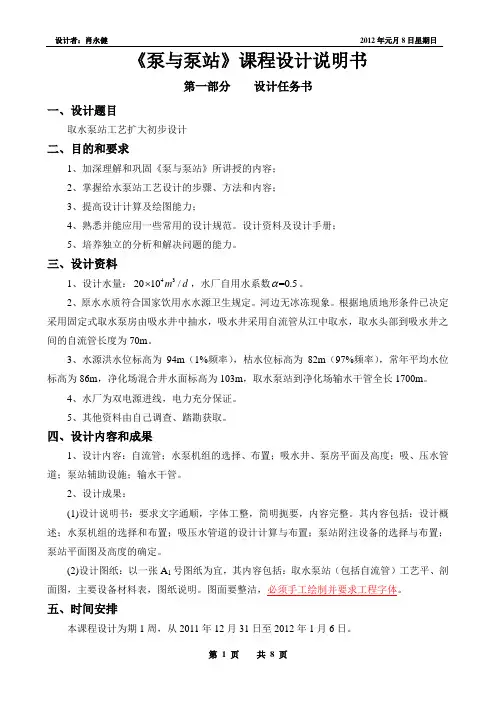

设计者：肖永健 2012年元月8日星期日
第 1 页 共 8 页 《泵与泵站》课程设计说明书
第一部分 设计任务书
一、设计题目
取水泵站工艺扩大初步设计
二、目的和要求
1、加深理解和巩固《泵与泵站》所讲授的内容；
2、掌握给水泵站工艺设计的步骤、方法和内容；
3、提高设计计算及绘图能力；
4、熟悉并能应用一些常用的设计规范。设计资料及设计手册；
5、培养独立的分析和解决问题的能力。
三、设计资料
1、设计水量：432010/md，水厂自用水系数=0.5。
2、原水水质符合国家饮用水水源卫生规定。河边无冰冻现象。根据地质地形条件已决定采用固定式取水泵房由吸水井中抽水，吸水井采用自流管从江中取水，取水头部到吸水井之间的自流管长度为70m。
3、水源洪水位标高为94m（1%频率），枯水位标高为82m（97%频率），常年平均水位标高为86m，净化场混合井水面标高为103m，取水泵站到净化场输水干管全长1700m。
4、水厂为双电源进线，电力充分保证。
5、其他资料由自己调查、踏勘获取。
四、设计内容和成果
1、设计内容：自流管；水泵机组的选择、布置；吸水井、泵房平面及高度；吸、压水管道；泵站辅助设施；输水干管。
2、设计成果：
(1)设计说明书：要求文字通顺，字体工整，简明扼要，内容完整。其内容包括：设计概述；水泵机组的选择和布置；吸压水管道的设计计算与布置；泵站附注设备的选择与布置；泵站平面图及高度的确定。
(2)设计图纸：以一张A1号图纸为宜，其内容包括：取水泵站（包括自流管）工艺平、剖面图，主要设备材料表，图纸说明。图面要整洁，必须手工绘制并要求工程字体。
五、时间安排
本课程设计为期1周，从2011年12月31日至2012年1月6日。 设计者：肖永健 2012年元月8日星期日
课程设计任务书
课程名称： 泵与泵站
题 目： 取水泵房初步设计
学 院： 建筑工程 系： 土木工程
专业班级： 给排水121班
学 号： 6002212029
学生姓名： 胡嘉伟
起讫日期： 2015.1.19~2015.1.25
指导教师： 黄小华 职称： 讲师
学院审核（签名）：
审核日期： 取水泵房初步设计
一. 设计目的
通过运用课堂所学知识，完成某水厂一级泵房的扩初设计，以达到巩固基本理论，提高设计与绘图能力，熟悉查阅和使用技术资料，了解设计的方法与步骤，以培养独立工作能力，有条理，并创造性地处理设计资料，进一步使理论与实践相结合。
二、设计说明书
设计任务及基本设计资料
某市自来水公司为解决供水紧张问题，计划新建一设计水量为30000吨／天的水厂，（远期供水量为60000吨／天），水厂以赣江水为原水，采用固定式取水泵房，利用两根自流管从江中取水，取水点处赣江最高洪水位48.52米（1﹪频率），最枯水位44.50米（99%保证率），常水位46.40米，水厂地面标高53.30米，泵站设计地面标高52.50米，水厂反应池水面高出地面4.50米，自流管长25米，泵站到水厂的输水干管全长400米。试进行该一级泵站的工艺设计。
三、 设计进度安排
布置设计任务及准备设计资料（1天）
设计计算（1.5天）
绘图（2天）
整理设计计算及说明书（0.5天）
四、课程设计图纸内容及张数
.
.
课程设计
设计名称 《泵与泵站》课程设计
题目名称 送水泵房设计
专 业 给水排水工程
年级班别 12给水排水（2）
学 号 xxxxxxx
学生姓名 xxx
指导教师 xxx
2014年1月16日 .
. 《泵与泵站》课程设计说明书
本课程设计的任务是根据所给定的原始资料设计某城市新建给水工程的送水泵房。
一、设计目的
本课程设计的主要目的是把《泵与泵站》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料
1、某城市最高日用水量为 4 万m3/d，时变化系数Kh=1.6，日变化系数Kd=1.3，管网起点至最不利点水头损失为12m，最不利点 地面标高为20m，楼房一般四层（服务水头20m），泵站至管网起点设两条输水管（均为铸铁管），每条长500m，管径500mm，泵站处地面标高为17.2m，吸水井最高水位17.70m，最低水位14.20m，按一处火灾核算，消防流量30L/s，发生火灾时管网起点至最不利点水头损失为17.50m，管网中无水塔。
2、地区气象资料可根据设计需要由当地气象部门提供。
3、水厂为双电源进行。
三、工作内容及要求
本设计的工作内容由两部分组成：
1、说明书
2、设计图纸
其具体要求如下：
1、说明书
（1）设计任务书
（2）总述
（3）水泵设计流量及扬程
（4）水泵机组选择
（5）吸、压水管的设计
（6）机组及管路布置 .
. （7）泵站内管路的水力计算
（8）辅助设备的选择和布置
（9）泵站各部分标高的确定
(10)泵房平面尺寸确定
1、设计图纸

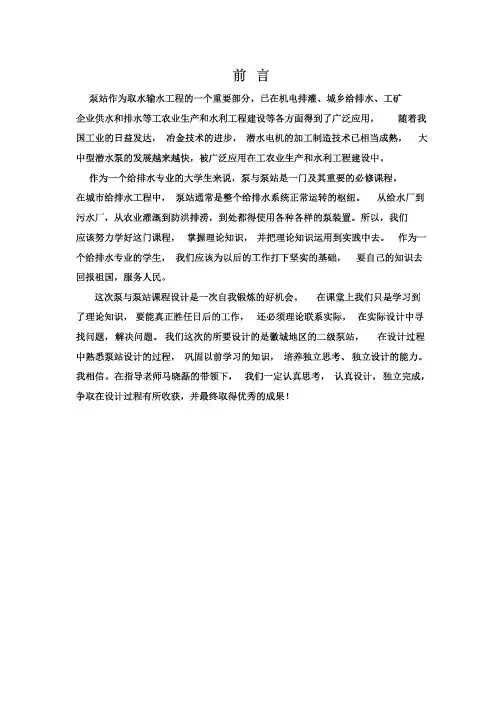

前 言
泵站作为取水输水工程的一个重要部分，已在机电排灌、城乡给排水、工矿企业供水和排水等工农业生产和水利工程建设等各方面得到了广泛应用，随着我国工业的日益发达，冶金技术的进步，潜水电机的加工制造技术已相当成熟，大中型潜水泵的发展越来越快，被广泛应用在工农业生产和水利工程建设中。
作为一个给排水专业的大学生来说，泵与泵站是一门及其重要的必修课程。在城市给排水工程中，泵站通常是整个给排水系统正常运转的枢纽。从给水厂到污水厂，从农业灌溉到防洪排涝，到处都得使用各种各样的泵装置。所以，我们应该努力学好这门课程，掌握理论知识，并把理论知识运用到实践中去。作为一个给排水专业的学生，我们应该为以后的工作打下坚实的基础，要自己的知识去回报祖国，服务人民。
这次泵与泵站课程设计是一次自我锻炼的好机会。在课堂上我们只是学习到了理论知识，要能真正胜任日后的工作，还必须理论联系实际，在实际设计中寻找问题，解决问题。我们这次的所要设计的是徽城地区的二级泵站，在设计过程中熟悉泵站设计的过程，巩固以前学习的知识，培养独立思考、独立设计的能力。我相信。在指导老师马晓磊的带领下，我们一定认真思考，认真设计，独立完成，争取在设计过程有所收获，并最终取得优秀的成果！
一、概述
泵和泵站课程设计，是给水排水工程专业的重要的集中性实践性环节之一。该课程的任务是使学生在掌握水泵及水泵站基本理论知识的基础上，进一步掌握给、排水泵站的工艺设计步骤和设计方法，使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识。通过本课程设计还可以训练学生工程设计的基本技能，提高其设计计算能力、编写说明书的能力和工程图纸的表达能力。
、基本要求：
1．培养学生严谨的科学态度，严肃认真的学习和工作作风，树立正确的设计思想，形成科学的研究方法。
2．培养学生独立工作的能力，包括收集设计资料、综合分析问题、理论计算、数据处理、工程制图、文字表达等能力。
