石材加工工艺技术

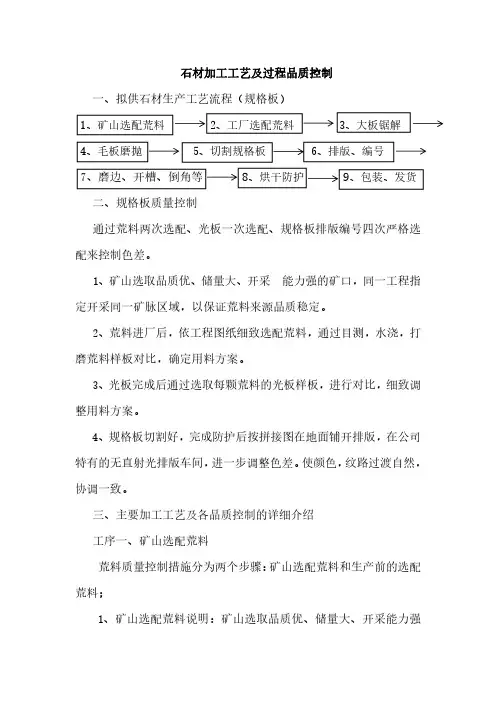

石材加工工艺及过程品质控制

一、拟供石材生产工艺流程（规格板）1、矿山选配荒料2、工厂选配荒料3、大板锯解4、毛板磨抛5、切割规格板6、排版、编号7、磨边、开槽、倒角等8、烘干防护9、包装、发货二、规格板质量控制

通过荒料两次选配、光板一次选配、规格板排版编号四次严格选

配来控制色差。

1、矿山选取品质优、储量大、开采能力强的矿口，同一工程指

定开采同一矿脉区域，以保证荒料来源品质稳定。

2、荒料进厂后，依工程图纸细致选配荒料，通过目测，水浇，打

磨荒料样板对比，确定用料方案。

3、光板完成后通过选取每颗荒料的光板样板，进行对比，细致调

整用料方案。

4、规格板切割好，完成防护后按拼接图在地面铺开排版，在公司

特有的无直射光排版车间，进一步调整色差。使颜色，纹路过渡自然，

协调一致。

三、主要加工工艺及各品质控制的详细介绍

工序一、矿山选配荒料

荒料质量控制措施分为两个步骤：矿山选配荒料和生产前的选配

荒料；

1、矿山选配荒料说明：矿山选取品质优、储量大、开采能力强的矿口，以保证荒料品质的来源；专业采购人员采用六面喷水的方法

对所开采的每一块荒料都进行严格的质量验收。具体方法是用专用喷

水器将水均匀喷洒在荒料的表面，然后用定压机吹干，在荒料石将干

未干之际，可以清楚地检验出荒料的纹路是否正常、有无色差、杂质

及其它缺陷，这样比传统的目测法更能保证荒料质量。加之开采过程

中采用定高程三维标识法开采，更能从根本上保证了原材的材质、颜

色、花纹的协调一致性。

工序二、生产前工厂选配荒料

工厂选配荒料说明：荒料进厂后，依工程图纸细致选配荒料，严

格保证整幢大楼的同一立面选用同一矿口同一矿脉区域的荒料，再通

过目测、水浇、打磨荒料样板对比等方法，选定用料。

工序三、砂锯锯解大板

荒料锯解说明：采用意大利进口的GASPARIMENOTI砂锯完成此

道工序。此为迄今为止世界上最先进的荒料锯解设备。全自动钢砂分

析补给系统,无需人工分析砂浆,系统依内部程序按品种自动补偿,有

石材对纹加工方法

石材对纹加工是一种精细的工艺，要求在加工过程中保持石材纹理的自然美。以下是石材对纹加工的几种方法：

1. 追纹拼接：将相连切面的同一块石料分段进行拼接，保留原始版面的纹理走向，让石材纹理更好的延续。这种方法能呈现最初的画面，具有最自然的美，并且追纹更具有空间的延伸性，富有想象。

2. 旋转调整：如果遇到排版效果差强人意的情况，可以适当地旋转板材以调整纹路的方向，以达到更好的排版效果。需要注意的是，旋转角度会影响纹路的走向，因此需要谨慎操作。

3. 自然摆放：现代人讲究自然随意，对纹追纹或许都显得刻意，乱纹的随意摆放，也许更能体现天然石材的自然美。但如何乱中有序，有一定的美感，也考验设计排版的功力。

石材加工厂一般都会要求进行2次排版以避免加工错误，尤其是在有纹路的石材上。为了避免纹路摆放错误导致的工艺加工错误，以及提高石材的使用率，设计师和加工师傅都需要在各自环节上加倍小心。

以上信息仅供参考，如需了解更多信息，建议咨询石材加工方面的专家。

如何进行石材火烧面加工

时间：2014-10-24来源：17cn点击量：3677

天然石材表面加工方法现有多种，常用的有两种：

一种是使用最普遍的机械研磨抛光，形成镜面；

另一种是喷射高温火焰，剥落表面层，形成梨皮饰面。

两种方法主要适用于含有石英成分的结晶质石材，如花岗石、角闪石等。这类石材在快速喷射高温火焰下，构成表层的结晶部份瞬间膨胀剥落，较富有自然感。但是原在用火焰加工处理石材表面时，无专用火焰加工装置，而是借用通常火焰温度为300℃，喷射速度为1200m/s的火焰切石机或穿孔机，凭经验进行石材表面的火焰加工处理，难以控制好喷射的速度和火焰温度。然而要在上述极快的喷射速度和极高的火焰条件下，只加热石材表层十分困难，因为不光表层，辖内层也可能被高温加热而出现熔融、变质和变色，不仅达不到火焰加工的预期效果，还损害石材固有的自然色彩。

为了达到便于有效地加工石材表面的目的，关键在于控制好喷射速度和火焰温度，因此通过反复试验证明，对石材表面的喷射速度和火焰温度分别控制在400～1000m/sec和2000℃～2500℃范围内。

这种装置主要由铝质金属长简、供产生火焰喷射流的火口和兼燃烧室功能和喷口构成，在其后端装有喷嘴。由于火焰喷口处于超高温下，在周围没有水冷式环状冷却室。用由于构成的火焰加工装置对石材表面进行加工处理时，由压力容器调节至所需要压力，经供氧管供氧，用泵加压，经燃料供管供给燃料，如煤油，由压缩空气供管供给由压缩机加压的压缩空气，再在各供管顶部的喷嘴喷入火口混合点火，在喷口内燃烧，快速喷射高温火焰，使其保持一定斜度与所需处理的石材表面接触，进行表层剥落处理。

这时燃料（煤油）、氧和不活性气体（压缩空气中氮）的体积比调至允为1:1:1，形成喷射速度为400～1000m/s、温度为2000℃～2500℃的火焰。

斜身面对石材表面喷射火焰时，接触火焰的石材表层结晶瞬间热膨胀，晶格扩展，产生振动，由位于表层中的结晶剥落。因此通过适当速度平行移动加工装置或石材，可在石材整体表面形成微波凹凸，获得仿梨皮饰面。依据待处理的石材的矿物成分，在400～1000m/sec喷射速度和2000℃～2500℃火焰温度条件下，适当选定喷射速度和火焰温度对石材表面进行加工处理，其剥落性良好，不热变质和变色。

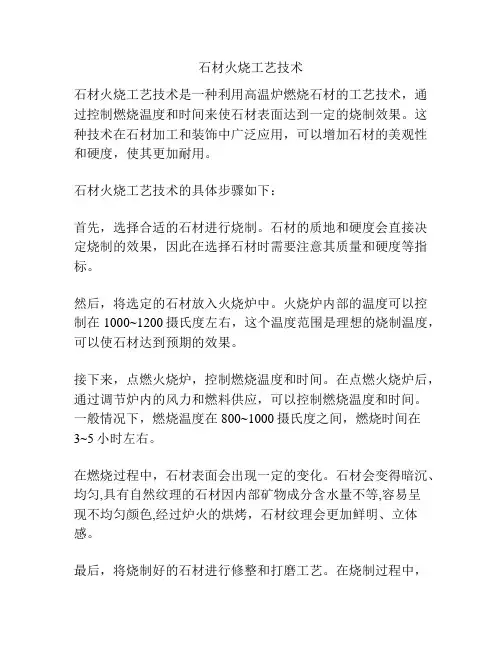

石材火烧工艺技术

石材火烧工艺技术是一种利用高温炉燃烧石材的工艺技术，通过控制燃烧温度和时间来使石材表面达到一定的烧制效果。这种技术在石材加工和装饰中广泛应用，可以增加石材的美观性和硬度，使其更加耐用。

石材火烧工艺技术的具体步骤如下：

首先，选择合适的石材进行烧制。石材的质地和硬度会直接决定烧制的效果，因此在选择石材时需要注意其质量和硬度等指标。

然后，将选定的石材放入火烧炉中。火烧炉内部的温度可以控制在1000~1200摄氏度左右，这个温度范围是理想的烧制温度，可以使石材达到预期的效果。

接下来，点燃火烧炉，控制燃烧温度和时间。在点燃火烧炉后，通过调节炉内的风力和燃料供应，可以控制燃烧温度和时间。一般情况下，燃烧温度在800~1000摄氏度之间，燃烧时间在3~5小时左右。

在燃烧过程中，石材表面会出现一定的变化。石材会变得暗沉、均匀,具有自然纹理的石材因内部矿物成分含水量不等,容易呈现不均匀颜色,经过炉火的烘烤，石材纹理会更加鲜明、立体感。

最后，将烧制好的石材进行修整和打磨工艺。在烧制过程中，石材的表面可能会出现一些不平整和裂纹，需要通过修整和打磨等工艺进行处理，使其表面光滑和亮丽。

石材火烧工艺技术在石材工艺中有着广泛的应用。烧制后的石材在表面色彩和纹理上更加丰富多样，同时具备了更高的硬度和耐磨性。因此，石材火烧工艺技术不仅可以用于石材的装饰，还可以提高石材的使用寿命。

然而，需要注意的是，石材火烧工艺技术需要专业的设备和炉具，操作时需要严格控制温度和时间，以避免石材受损或者烧制效果不理想。此外，石材种类的选择也十分重要，每种石材的烧制效果各有不同，要根据实际情况选择合适的石材。

综上所述，石材火烧工艺技术是一种通过控制燃烧温度和时间来烧制石材表面的工艺技术，可以提高石材的美观性和硬度，使其更加耐用。然而，在应用这种技术时需要注意操作的细节，选择合适的石材，并进行必要的修整和打磨工艺，以保证烧制效果的质量。
