真空浸漆工艺流程

真空浸漆工艺流程

《真空浸漆工艺流程》

真空浸漆工艺是一种在真空条件下进行的涂料涂覆工艺。它具有涂层均匀、表面光洁、耐腐蚀、耐高温等优点，因此在航空航天、汽车制造、电子产品等领域得到广泛应用。

真空浸漆工艺流程包括以下几个主要步骤：

1. 基材准备：首先需要对待涂的基材进行清洁、去油、去锈等处理，确保基材表面干净平整。

2. 涂料准备：选用适合的涂料和溶剂，并进行配比、搅拌，使其达到适合浸涂的状态。

3. 真空浸涂：将基材放入真空浸漆设备中，将设备抽成一定的真空度。然后将涂料注入浸涂槽中，由于真空的作用，涂料会充分渗透到基材表面，形成均匀的涂层。

4. 固化处理：将浸涂后的基材进行固化处理，通常是通过烘烤或紫外线曝光等方式，使涂层充分固化。

5. 表面处理：根据需要进行表面处理，如抛光、打磨等，使涂层表面达到所要求的光洁度和外观。

6. 检验包装：最后对涂层进行质量检验，确认涂层均匀、表面无瑕疵后，进行包装。

真空浸漆工艺流程要求严格，操作要求高，但其形成的涂层具有良好的性能和外观，适用于对涂料质量和外观要求较高的领域。希望通过不断的技术创新和工艺改进，真空浸漆工艺能够在更多的领域得到应用。

真空压力浸漆工艺流程

Vacuum Pressure Impregnation Process Flow

The vacuum pressure impregnation process is a crucial step in the

manufacturing of electrical components, especially those that require high

insulation performance. This process involves the impregnation of

insulating varnish into the pores and voids of the components, enhancing

their electrical and mechanical properties. The following sections delve

into the various stages of this intricate process.

• 1. Pre-treatment of Components

The first stage of the vacuum pressure impregnation process

involves the preparation of the electrical components. This includes

cleaning the components to remove any dirt, dust, or grease that could

potentially interfere with the impregnation process. The components are

also inspected for any defects or damage that may affect their

真空浸漆工艺流程

真空浸漆工艺是一种通过真空环境下将涂料浸入物体表面的工艺方法。它主要应用于工业领域中对产品表面进行保护和美化的需求。下面是真空浸漆的工艺流程。

首先，准备工作十分重要。把待涂物体（例如金属、塑料等）清洗干净，确保表面没有油渍、灰尘等杂质，并严密检查是否有划痕、凹坑等物理瑕疵。清洗过程可以使用专业的清洁剂，也可以使用水和洗涤剂混合清洗。然后，将物体放入真空浸漆设备中进行下一步的处理。

接下来是真空处理阶段。将物体放入真空浸漆设备中，通过抽空机将设备内部的气体抽走，形成真空环境。真空环境下的涂料在浸泡的过程中，由于气压的差异导致涂料渗透物体表面的孔隙和微缺陷，实现一种较为均匀和稳定的涂料覆盖。同时，由于真空环境下无气泡存在，所以也能避免气泡在涂装过程中的影响。

然后是涂料浸泡阶段。将所需的涂料放入浸漆容器中，并按照工艺要求调整好温度、浸泡时间等参数。在设备内部建立真空环境后，通过控制设备内气体的流动，使涂料均匀浸泡到物体表面，达到所需的涂装效果。涂料浸泡时间根据物体材料、涂料性能等因素而定，需经过实验确定。

浸漆完成后，进行固化处理。将物体从真空浸漆设备中取出，通常需要在恒温箱或烘箱中进行固化处理。固化温度和时间根据涂料的固化要求进行调整。固化处理的目的是使涂料在物体表面形成坚固、耐磨、防腐蚀的保护层。

最后是后处理工序。将物体取出并进行清洁，确保表面没有残留的涂层、固化剂等杂质。可以采用机械清洗、喷水或擦拭等方式进行清洁。同时，对于特殊要求的产品，还可以进行亮光抛光等加工工艺，以增加其美观度。

通过以上一系列的工艺流程，真空浸漆能够在物体表面形成均匀、一致的涂层，提高产品的外观质量和保护效果。在真空环境下进行的涂料浸泡，能够有效解决涂装过程中气泡和颜料沉淀等问题，使涂装效果更加稳定和高质量。真空浸漆工艺的应用领域广泛，如汽车零部件、电子产品、航空航天器材等。

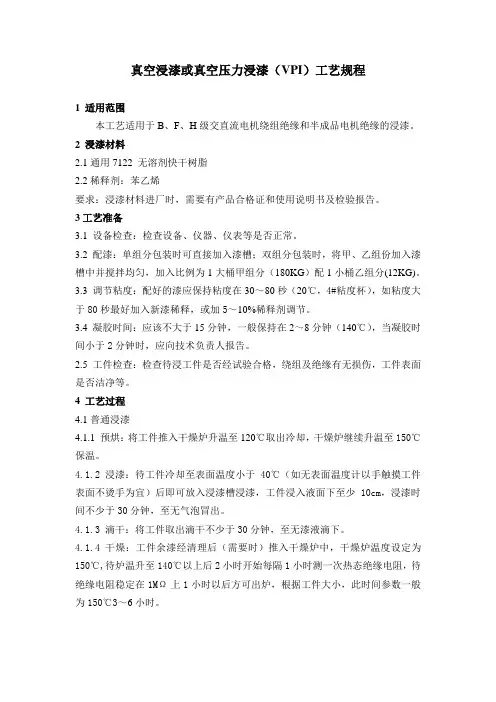

真空浸漆或真空压力浸漆（VPI）工艺规程

1 适用范围

本工艺适用于B、F、H级交直流电机绕组绝缘和半成品电机绝缘的浸漆。

2 浸漆材料

2.1通用7122 无溶剂快干树脂

2.2稀释剂：苯乙烯

要求：浸漆材料进厂时，需要有产品合格证和使用说明书及检验报告。

3工艺准备

3.1 设备检查：检查设备、仪器、仪表等是否正常。

3.2 配漆：单组分包装时可直接加入漆槽；双组分包装时，将甲、乙组份加入漆槽中并搅拌均匀，加入比例为1大桶甲组分（180KG）配1小桶乙组分(12KG)。

3.3 调节粘度：配好的漆应保持粘度在30～80秒（20℃，4#粘度杯），如粘度大于80秒最好加入新漆稀释，或加5～10%稀释剂调节。

3.4 凝胶时间：应该不大于15分钟，一般保持在2～8分钟（140℃），当凝胶时间小于2分钟时，应向技术负责人报告。

2.5 工件检查：检查待浸工件是否经试验合格，绕组及绝缘有无损伤，工件表面是否洁净等。

4 工艺过程

4.1普通浸漆

4.1.1 预烘：将工件推入干燥炉升温至120℃取出冷却，干燥炉继续升温至150℃保温。

4.1.2 浸漆：待工件冷却至表面温度小于40℃（如无表面温度计以手触摸工件表面不烫手为宜）后即可放入浸漆槽浸漆，工件浸入液面下至少10cm，浸漆时间不少于30分钟，至无气泡冒出。

4.1.3 滴干：将工件取出滴干不少于30分钟，至无漆液滴下。

4.1.4 干燥：工件余漆经清理后（需要时）推入干燥炉中，干燥炉温度设定为150℃,待炉温升至140℃以上后2小时开始每隔1小时测一次热态绝缘电阻，待绝缘电阻稳定在1MΩ上1小时以后方可出炉，根据工件大小，此时间参数一般为150℃3～6小时。

5.2 VPI浸漆工艺

5.2.1预烘：将工件推入干燥炉升温至100℃～130℃，保温2～4小时，取出冷却至50℃以下进罐。注意工件浸入液面下至少10cm。

5.2.2真空去湿

5.2.2.1手动扳开(1)号压缩空气阀,在工控机上开(30)号密封圈充气阀,进行工件真空去湿。
