电梯的基础知识

第一章 概论

一．电梯是现代物质文明和垂直运输工具

电梯的雏形是公元前1115年至1079年间我国劳动人民发明辘轳。

1852年,世界上第一台在德国柏林电梯诞生了，采用电动机拖动。以后，美国出现以蒸汽机为动力的客梯.美国人奥的斯研究出电梯的安全装置，开创了升降机工业或者说电梯工业新纪元.

1857年，世界第一台载人电梯问世,为不断升高的高楼提供了重要的垂直动输工具。

1889年奥的斯公司在纽约试制成功第一台电力驱动蜗轮减速的电梯，这一设计思想为现代化的电梯奠定了基础，它的基本结构至今仍被广泛使用。

二．电梯的基本结构

电梯一般由以下几部份组成:

1。 曳引系统

2。 导向系统

3。 门系统

4。 轿箱系统

5。 重量平衡系统

6. 电力拖动系统

7. 电气控制系统

8。 安全保护系统

三．电梯的分类

按驱动方式分类:

1. 交流电梯

2. 直流电梯

3。 液压电梯

4。 齿轮齿条电梯

5。 螺杆式电梯

6。 直线电机驱动的电梯

按用途分类：

1。 乘客电梯

2。 载货电梯

3。 病床电梯

4。 服务电梯

5。 观光电梯

7. 车辆电梯

8. 船舶电梯 9。 建筑使用电梯

10。 其它

还可以按其它方式分类。

第二章 电梯的驱动

根据电梯使用的不同要求,电梯的驱动可采用曳引驱动，液压驱动，卷筒驱动，及齿轮齿条，螺杆驱动等方式。

一．曳引驱动

曳引驱动是采用曳引轮作为驱动部件。钢丝绳悬挂在曳引轮上，一端悬吊轿箱,另一端悬吊对重装置，由钢丝绳和曳引轮之间的摩擦产生曳引力驱动轿厢作上下运行。

1. 绕绳方式

电梯曳引钢丝绳的绕绳方式主要取决于曳引机组的位置,轿厢的额定载重和额定速度等条件.在选择,确定绕绳方式时应考虑有较高的传动效率，合理的能耗及有利于钢丝绳使用寿命的延长。

2。 曳引力计算

在曳引轮槽中能产生的最大有效曳引力是钢丝绳与轮槽之间摩擦系数和钢丝绳绕过曳引轮包角的函数.

电梯基础知识

电梯的类型、结构、工作原理和相关安全要求

曳引与强制驱动电梯

目 录

一、基本组成

二、井道和机房安全要求

三、曳引系统、导向系统、门系统、轿厢系统、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统安全要求

主要依据：

《电梯检验员（DT－1）培训教材---电梯设备知识》、《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSG T7001—2009）（含第1号修改单）。

一、曳引与强制驱动

电梯基本组成

1.曳引驱动电梯

电动机通过曳引机驱动曳引轮旋转，通过曳引轮绳槽与曳引钢丝绳的摩擦传动，实现钢丝绳两端的电梯轿厢与对重在电梯井道中的上升或下降运行。曳引机上的机电式常闭制动器在电动机工作时松闸，允许电梯运行，在失电情况下抱闸制动使轿厢停止运行，或使电梯在指定层站上维持其静止状态，供乘客和货物出入。

有机房

无机房

2.强制驱动电梯

电动机通过减速机带动卷筒旋转，旋转的卷筒带动缠绕在卷筒上的钢丝绳绕入或绕出从而实现电梯轿厢在井道中的上升或下降运行。强制驱动电梯制动器的设置和动作要求与曳引驱动电梯相同。此外，还有使用链轮和链条驱动轿厢运行的强制式电梯。

二、井道和机房/机器设备间的结构组成和相关安全要求

1.机房

有机房电梯

无机房电梯

应当在任何情况下均能够安全方便地使用通道，不经过私人空间？

机房通道门的宽度应当不小于0.60m，高度应当不小于1.80m，并且门不得向房内开启。门应当装有带钥匙的锁，并且可以从机房内不用钥匙打开。门外侧应当标明“机房重地，闲人免进”，或者有其他类似警示标志。

机房（机器设备间）应当专用，不得用于电梯以外的其他用途。

一般认为：机房内可以有空调或采暖设备（但不能设置以蒸汽和高压水加热的采暖设备，因热水蒸汽使机房湿度增大，易导致设备锈蚀、电气绝缘降低等）；火灾探测器和灭火器（具有高的动作温度，适用于电气设备，有一定的稳定期且有防意外碰撞的合适的保护） 。

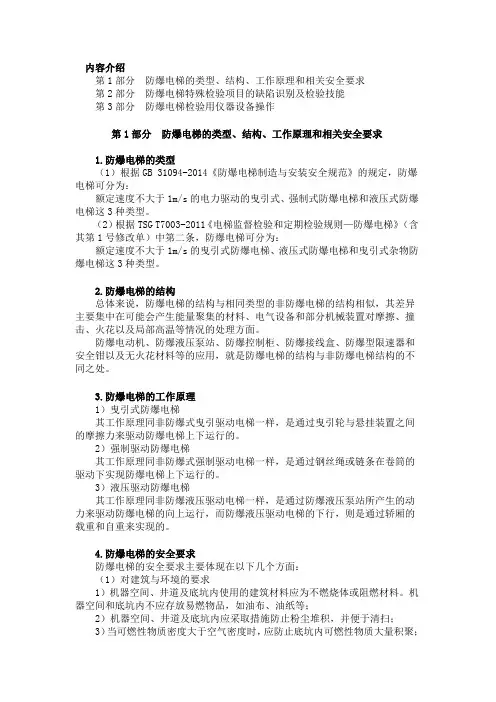

内容介绍

第1部分 防爆电梯的类型、结构、工作原理和相关安全要求

第2部分 防爆电梯特殊检验项目的缺陷识别及检验技能

第3部分 防爆电梯检验用仪器设备操作

第1部分 防爆电梯的类型、结构、工作原理和相关安全要求

1.防爆电梯的类型

（1）根据GB 31094-2014《防爆电梯制造与安装安全规范》的规定，防爆电梯可分为：

额定速度不大于1m/s的电力驱动的曳引式、强制式防爆电梯和液压式防爆电梯这3种类型。

（2）根据TSG T7003-2011《电梯监督检验和定期检验规则—防爆电梯》（含其第1号修改单）中第二条，防爆电梯可分为：

额定速度不大于1m/s的曳引式防爆电梯、液压式防爆电梯和曳引式杂物防爆电梯这3种类型。

2.防爆电梯的结构

总体来说，防爆电梯的结构与相同类型的非防爆电梯的结构相似，其差异主要集中在可能会产生能量聚集的材料、电气设备和部分机械装置对摩擦、撞击、火花以及局部高温等情况的处理方面。

防爆电动机、防爆液压泵站、防爆控制柜、防爆接线盒、防爆型限速器和安全钳以及无火花材料等的应用，就是防爆电梯的结构与非防爆电梯结构的不同之处。

3.防爆电梯的工作原理

1）曳引式防爆电梯

其工作原理同非防爆式曳引驱动电梯一样，是通过曳引轮与悬挂装置之间的摩擦力来驱动防爆电梯上下运行的。

2）强制驱动防爆电梯

其工作原理同非防爆式强制驱动电梯一样，是通过钢丝绳或链条在卷筒的驱动下实现防爆电梯上下运行的。

3）液压驱动防爆电梯

其工作原理同非防爆液压驱动电梯一样，是通过防爆液压泵站所产生的动力来驱动防爆电梯的向上运行，而防爆液压驱动电梯的下行，则是通过轿厢的载重和自重来实现的。

4.防爆电梯的安全要求

防爆电梯的安全要求主要体现在以下几个方面：

（1）对建筑与环境的要求

1）机器空间、井道及底坑内使用的建筑材料应为不燃烧体或阻燃材料。机器空间和底坑内不应存放易燃物品，如油布、油纸等；

一，电梯与自动扶梯基本常识

1 定义（1）电梯：是用于高层建筑物中的固定式升降运输设备，它有一个装载乘客的轿厢，沿着垂直或倾斜角度小于15°的导轨在各楼层间运行。

（2）轿厢：是直接运载乘客的类似于车厢的部分,一般在门关闭后是一个封闭的箱体。

（3）轿门：轿厢的门，乘客从轿内看到的自动开、闭的门。它跟随轿厢一起上下运行。

（4）层门（厅门）：设置在各楼层电梯入口处的门，它不随电梯上下运行，但随轿门一起开启或关闭。

（5）呼梯盒（或称召唤盒）：设置在各楼层电梯入口层门的旁边，一般有上下两个带箭头的按钮，供乘客召唤轿厢来本层站时使用。

（6）轿内操纵盘：安装于轿厢内壁上，有代表各楼层的数字按钮，还有开关门按钮以及紧急呼叫按钮，主要供进入电梯后乘客选择目的楼层使用。

（7）自动扶梯：带有循环运行的梯级，用于倾斜向上或向下连续输送乘客的运输设备。直观看起来它就像移动的楼梯，同时伴随移动的扶手带。

（8）自动人行道：循环运行的走道，就像放平了的自动扶梯，一般用于水平或倾斜角度不大于12°的乘客和由乘客携带物品的运输。

2 分类

（1）乘客电梯：用于运送乘客的电梯，一般用于办公楼、宾馆等场合。

（2）病床电梯：用于运送病床（含病人）医疗设备的电梯，主要设置于医院等场合，其特点是载重量和轿厢面积不能太小，否则就无法装运病床及氧气瓶、吊瓶架等抢救设备。

（3）住宅电梯：供居民住宅楼使用的电梯，其轿厢的形状和大小除考虑运送人员外，同时要考虑能运送一些家具、电器及担架或轮椅。

（4）观光电梯：主要安装于宾馆、商场、高层办公楼场合，有一面或几面的井道壁和轿厢壁是透明材料，乘客在乘坐电梯时，可以观看轿厢外的景物。

第四章 轿厢和对重

在曳引电梯中，轿厢和对重悬挂于曳引轮两侧，轿厢是运送乘客或货物的承载部件，也是唯一乘客看到的电梯结构部件。使用对重的目的是为了减轻电动机的负担，提高曳引效率。卷筒驱动和液压驱动的电梯很少用对重，因为这两种电梯轿厢均可以靠自重作用下降。
