教 案
章节
课题 第二章 通风方法（4,5节）
课 型 新授课 课时 2 教具学具
电教设施 多媒体
教学目标 知识
教学点 置换通风、换气效率、通风效率、置换通风原理、事故通风
能力
培养点 能够掌握置换通风原理、置换通风的特性
德育
渗透点 提高自己的认识能力
教学重点
难点 重点 换气效率、通风效率、置换通风原理、事故通风
难点 置换通风原理
学法引导 1、讲授法 2、讨论法 3、引导、点拨法、 4、提问法
5、自主探究法
教学内容
更新、补
充、删节
补充相关内容
参考资料
《工业通风与除尘技术》，梁凤珍，北京：中国建筑工业出版社
《工业通风》，孙一坚，北京：中国建筑工业出版社
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 时间
一、组织教学
点名考勤，稳定学生情绪，准备上课
二、复习旧课（提问）
1、全面通风的气流组织原则
2、全面通风换气量的计算
三、讲授新课
2.4置换通风
一、置换通风的概念
有别于传统的混合通风的混合稀释原理，置换通风是通过把较低风速(湍流度)的新鲜空气送入人员工作区，利用挤压的原理把污染空气挤到上部空间排走的通风方法，它能在改善室内空气品质的基础上与辐射吊顶(地板)技术结合实现节能的目的。
二、置换通风原理
置换通风是以挤压的原理来工作的(如右图所示)，置换通风以较低的温度从地板附近把空气送入室内，风速的平均值及湍流度均比较小，由于送风层的温度较低，密度较大，故会沿着整个地板面蔓延开来。室内的热源(人、电气设备等)在挤压流中会产生浮升气流(热烟羽)，浮升气流会不断卷吸室内的空气向上运动，并且，浮升气流中的热量不再会扩散到下部的送风层内。因此，在室内某一位置高度会出现浮升气流量与送风量相等的情况，这就是热分离层。在热分离层下部区域为单向流动区，在上部为混合区。室内空气温度分布和有害物浓度分布在这两个区域有非常明显差异，下部单向流动区存在明显的垂直温度梯度和有害物浓度梯度，而上部湍流混合区温度场和有害物浓度场则比较均匀，接近排风的温度和浓度。

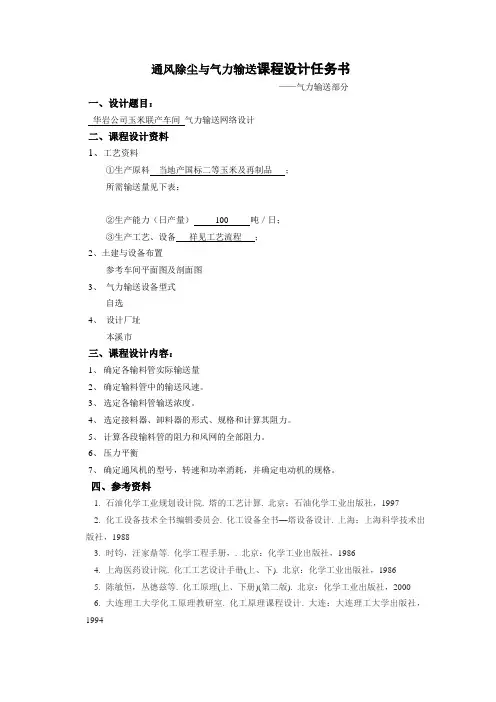

通风除尘与气力输送课程设计任务书
——气力输送部分
一、设计题目：
华岩公司玉米联产车间 气力输送网络设计
二、课程设计资料
1、工艺资料
①生产原料 当地产国标二等玉米及再制品
；
所需输送量见下表：
②生产能力（日产量） 100 吨／日；
③生产工艺、设备 祥见工艺流程 ；
2、土建与设备布置
参考车间平面图及剖面图
3、 气力输送设备型式
自选
4、 设计厂址
本溪市
三、课程设计内容：
1、 确定各输料管实际输送量
2、 确定输料管中的输送风速。
3、 选定各输料管输送浓度。
4、 选定接料器、卸料器的形式、规格和计算其阻力。
5、 计算各段输料管的阻力和风网的全部阻力。
6、 压力平衡
7、 确定通风机的型号，转速和功率消耗，并确定电动机的规格。
四、参考资料
1. 石油化学工业规划设计院. 塔的工艺计算. 北京：石油化学工业出版社，1997
2. 化工设备技术全书编辑委员会. 化工设备全书—塔设备设计. 上海：上海科学技术出版社，1988
3. 时钧，汪家鼎等. 化学工程手册，. 北京：化学工业出版社，1986
4. 上海医药设计院. 化工工艺设计手册(上、下). 北京：化学工业出版社，1986
5. 陈敏恒，丛德兹等. 化工原理(上、下册)(第二版). 北京：化学工业出版社，2000
6. 大连理工大学化工原理教研室. 化工原理课程设计. 大连：大连理工大学出版社，1994 7. 柴诚敬，刘国维，李阿娜. 化工原理课程设计. 天津：天津科学技术出版社，1995
《通风除尘与物料输送》课程组
1 谈饲料加工厂通风除尘
王永昌
饲料加工厂通风除尘是饲料厂中重要的辅助工序之一。饲料加工厂通风除尘的工艺参数正确确定及通风除尘设备的正确选型是确保饲料加工厂正常运行、安全生产和提高设备生产率的基础。亦是改善作业环境，实现文明生产，提高工人劳动生产率的有效措施之一。由于饲料厂的原料之间、中间物料成品与粉尘等在物理特性有较大差异的，亦有十分相近的。各种物料之间品种规格具有较大的不稳定性，不同于一般粮食加工厂原料的单一品种。为了饲料加工厂获得较好除尘的效果，饲料加工厂通风除尘设计的工艺参数与一般粮食加工厂应有所不同。
饲料加工厂与一般粮食加工厂通风除尘的原则相同，均为密闭加吸风和同质合并的原则。前者是为了达到通风除尘的目的，后者是为了保证饲料质量。为了确保作业环境粉尘达到安全要求，通风除尘最基本措施之一。通风是指对工作场所或作业空间内引进洁净空气，替换含尘浓度较高的污染空气的技术。通风分为自然通风和人工通风。广义来说冷却、和干燥亦是通风范畴。除尘是指将含尘空气中或物体表面的粉尘进行分离、捕集、清除的技术。应该说通风除尘中通风是手段，除尘是目的。所以，通风除尘的技术是降低作业环境的粉尘最为有效的措施。对于通风除尘的密闭原则是不管什么物料，其密闭的要求基本相同。而吸风就不同，物料性质不同，吸风的工艺参数就应有所不同，否则吸风效果就难以达到理想。由于粮食加工厂原料品种单一，中间物料之间和成品品 2 种与粉尘的物理特性亦就较为稳定。而饲料厂原料各种品种的物理特性及粉尘之间，中间物料及粉尘之间和成品及粉尘之间有时差异较大，有时差异不大。同时，饲料厂作业时往往物料瞬时流量大、间隙性和冲击性大。所以，饲料厂通风除尘的方式和有关参数的设置应与一般粮食加工厂不尽相同。
一饲料厂通风除尘的目的：
1 改善作业环境，提高作业设备的安全性，确保饲料加工厂安全生产，如进料系统及各类输送设备、清理设备和打包机等。
2 提高设备作业的生产效率，吸风对设备生产效率影响程度达15%～20%以上，如粉碎机等。

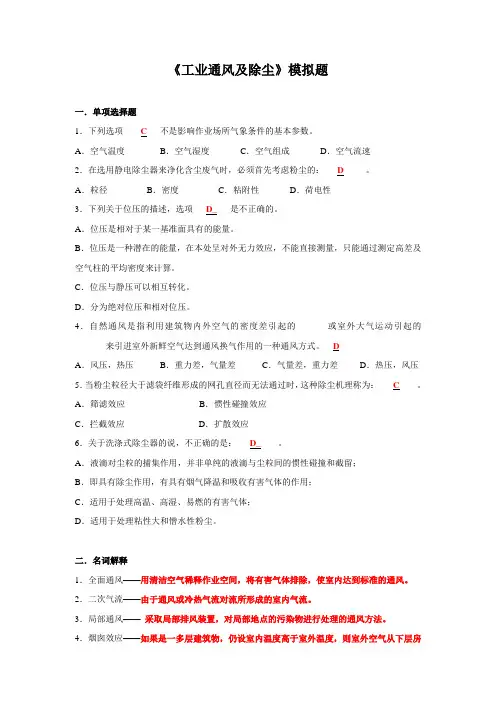

《工业通风及除尘》模拟题
一．单项选择题
1．下列选项____C___不是影响作业场所气象条件的基本参数。
A．空气温度 B．空气湿度 C．空气组成 D．空气流速
2．在选用静电除尘器来净化含尘废气时，必须首先考虑粉尘的：___D_____。
A．粒径 B．密度 C．粘附性 D．荷电性
3．下列关于位压的描述，选项___D____是不正确的。
A．位压是相对于某一基准面具有的能量。
B．位压是一种潜在的能量，在本处呈对外无力效应，不能直接测量，只能通过测定高差及
空气柱的平均密度来计算。
C．位压与静压可以相互转化。
D．分为绝对位压和相对位压。
4．自然通风是指利用建筑物内外空气的密度差引起的_______或室外大气运动引起的_______来引进室外新鲜空气达到通风换气作用的一种通风方式。 D
A．风压，热压 B．重力差，气量差 C．气量差，重力差 D．热压，风压
5．当粉尘粒径大于滤袋纤维形成的网孔直径而无法通过时，这种除尘机理称为：____C____。
A．筛滤效应 B．惯性碰撞效应
C．拦截效应 D．扩散效应
6．关于洗涤式除尘器的说，不正确的是：___D_____。
A．液滴对尘粒的捕集作用，并非单纯的液滴与尘粒间的惯性碰撞和截留；
B．即具有除尘作用，有具有烟气降温和吸收有害气体的作用；
C．适用于处理高温、高湿、易燃的有害气体；
D．适用于处理粘性大和憎水性粉尘。
二．名词解释
1．全面通风——用清洁空气稀释作业空间，将有害气体排除，使室内达到标准的通风。
2．二次气流——由于通风或冷热气流对流所形成的室内气流。
3．局部通风—— 采取局部排风装置，对局部地点的污染物进行处理的通风方法。
