简单cpu的电路连接图

第一步：连接cpu的供电连线

▼为了给cpu提供更强更稳定的电压。目前主板上均提供一个给cpu单独供电的接口

▼三种：4针，6针，8针

▼四针供电接口

第二步：连接主板电源

▼长方形

▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）

▼插槽 接口

第三步连接SATA接口硬盘

▼SATA硬盘

▼数据线（红色）

▼电源线（黑黄红交叉）

● SATA接口：

第四步连接光驱

▼电源接口

▼数据线

第五步连接主板上机箱电源按钮和重启按钮

▼机箱电源、重启键的插槽

▼接口 （机箱前置报警喇叭接口）（一般红为正）

▼安装图解：

（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）

第一步：连接cpu的供电连线 ▼为了给cpu提供更强更稳定的电压。目前主板上均提供一个给cpu单独供电的接口

▼三种：4针，6针，8针

▼四针供电接口

第二步：连接主板电源

▼长方形

▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）

▼插槽 接口

第三步连接SATA接口硬盘

▼SATA硬盘

▼数据线（红色）

▼电源线（黑黄红交叉）

● SATA接口：

第四步连接光驱

▼电源接口

▼数据线

第五步连接主板上机箱电源按钮和重启按钮

▼机箱电源、重启键的插槽

▼接口 （机箱前置报警喇叭接口）（一般红为正）

▼安装图解：

（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）

在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。那么今天我们就来看看如何连接主板上的机箱面板信号连线。

一、识别CPU供电电路的元件

CPU供电电路主要有 5种元件

PWM芯片 MOSFET 电感 电容

1：PWM芯片（脉宽调制芯片）CPU供电电路指挥官

ADP3228INTELCPU供电4相华硕P35/P45主板常用

EPU=ADP3228华硕打磨标记改为EPUX58也用

ISL6336AINTELCPU供电6相微星/技嘉P45/X58高端主板用

ISL6334INTELCPU供电4相微星/技嘉P45主板常用

STL6740LAMD CPU供电4相微星/华硕AM3/AM2+新主板用

ISL6324AMDCPU供电4相微星/华硕/技嘉AM2+主板常用

PWM芯片识别CPU核心电压，规定供电相数、调整电压和电

流，指挥MOS工作 ISL6336/6334和ST L6740L支持供电相数变换（APS）

2：驱动芯片（Driver-IC）驱动MOSFET工作

PWM芯片通过驱动芯片驱动MOSFET工作

驱动芯片型号由PWM芯片规定

有的PWM芯片内部整合驱动芯片

3：MOSFET大功率晶闸管（开关管/场效应管）

MOSFET其实就是一个开关，开启时允

许电流通过，关闭时不允许电流通过。

常用MOSFET是单颗的，封装形式有

D型和Power型。1相供电回路至少有

2颗，1颗输入/1颗输出（1进1出），

还有3颗（1进2出），4颗（2进2出）。

4：电感延迟 电压/电流 上升/下降

电感的特性是当电流通过时，输出的电压缓慢上升，比如输入12V，输出是从0V慢慢上升到12V。

CPU供电就是利用电感的特性把12V降到1.xxV

5：电容：滤波和蓄电池

富士通固态电容

日本化工固态电容

电感输出的电流对电容充电，经过电容的电流被滤波，滤出一些交流成分，电流曲线更平滑。

电容可以充电/放电，就像一个大的蓄电池，存储电能。经过电感的电流给电容充电。当CPU负载瞬时增大，电容可以瞬时提供大电流（MOSFET和电感的反应时间较慢）。

计算机主板各供电电路图解

主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。

1、CPU供电电路

为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。

（1）CPU供电电路组成

由于CPU工作在高频、大电流状态，它的功耗非常大。因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。主板的CPU供电电路框图如图1所示。

主板的CPU供电电路框：

图1 CPU供电电路框图

开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。

（2）CPU供电电路原理

图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。

相信大家看主板导购文章的时候经常听到说这块主板是三相供电，那块是两相供电的说法，而且一般总是推荐三相供电的主板。那么两相三相到底代表什么，对于普通消费者来说应该怎么选择呢？本文将就这个问题展开，尽量让大家能够自己分辨出主板到底几相供电，并且提供一点购买建议。

CPU供电电路原理图

我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。我们先简单介绍一下供电电路的原理，以便大家理解。

一般而言，有两种供电方式。

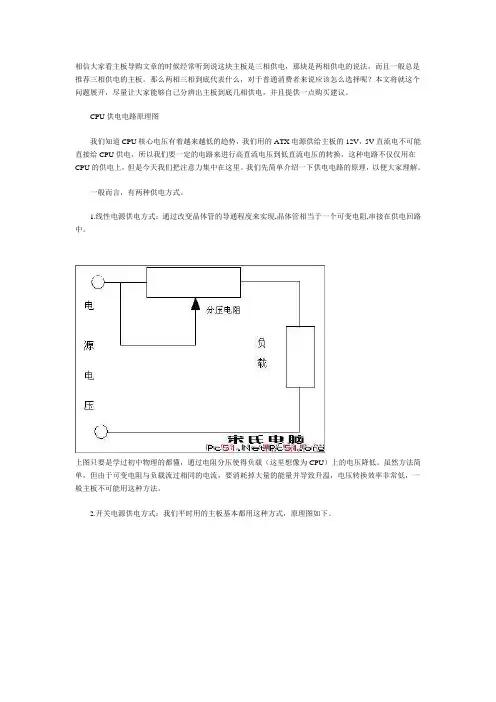

1.线性电源供电方式：通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻,串接在供电回路中。

上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。

2.开关电源供电方式：我们平时用的主板基本都用这种方式，原理图如下。

其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的Vcore。

上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。
