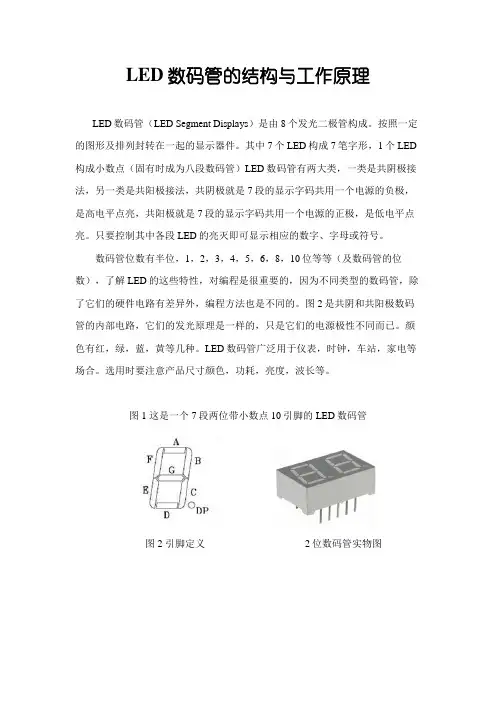

LED数码管的结构与工作原理

LED数码管（LED Segment Displays）是由8个发光二极管构成。按照一定的图形及排列封转在一起的显示器件。其中7个LED构成7笔字形，1个LED构成小数点（固有时成为八段数码管）LED数码管有两大类，一类是共阴极接法，另一类是共阳极接法，共阴极就是7段的显示字码共用一个电源的负极，是高电平点亮，共阳极就是7段的显示字码共用一个电源的正极，是低电平点亮。只要控制其中各段LED的亮灭即可显示相应的数字、字母或符号。

数码管位数有半位，1，2，3，4，5，6，8，10位等等（及数码管的位数），了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。颜色有红，绿，蓝，黄等几种。LED数码管广泛用于仪表，时钟，车站，家电等场合。选用时要注意产品尺寸颜色，功耗，亮度，波长等。

图1 这是一个7段两位带小数点 10引脚的LED数码管

图2 引脚定义 2位数码管实物图

图3 引脚示意图

每一笔划都是对应一个字母表示， DP是小数点.

要是数码管显示数字，有两个条件：1、是要在VT端（3/8脚）加正电源；2、要使（a,b,c,d,e,f,g,dp)端接低电平或“0”电平。这样才能显示的。

共阳极LED数码管的内部结构原理图图4：

图4 共阳极LED数码管的内部结构原理图

共阴极LED数码管的内部结构原理图： 图5 共阴极LED数码管的内部结构原理图

表1.1 显示数字对应的二进制电平信号

LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。

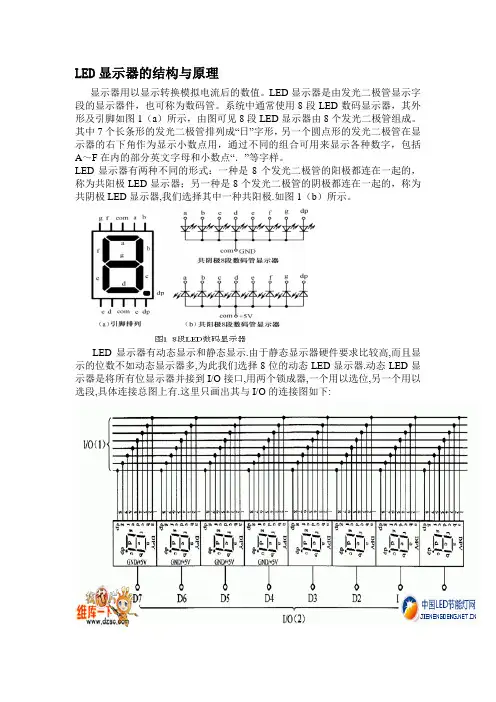

LED显示器的结构与原理

显示器用以显示转换模拟电流后的数值。LED显示器是由发光二极管显示字段的显示器件，也可称为数码管。系统中通常使用8段LED数码显示器，其外形及引脚如图1（a）所示，由图可见8段LED显示器由8个发光二极管组成。其中7个长条形的发光二极管排列成“日”字形，另一个圆点形的发光二极管在显示器的右下角作为显示小数点用，通过不同的组合可用来显示各种数字，包括A～F在内的部分英文字母和小数点“．”等字样。

LED显示器有两种不同的形式：一种是8个发光二极管的阳极都连在一起的，称为共阳极LED显示器；另一种是8个发光二极管的阴极都连在一起的，称为共阴极LED显示器,我们选择其中一种共阳极.如图1（b）所示。

LED显示器有动态显示和静态显示.由于静态显示器硬件要求比较高,而且显示的位数不如动态显示器多,为此我们选择8位的动态LED显示器.动态LED显示器是将所有位显示器并接到I/O接口,用两个锁成器,一个用以选位,另一个用以选段,具体连接总图上有.这里只画出其与I/O的连接图如下:

LED数码管的结构及工作原理

沈红卫

LED数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。位数有半位，1，2，3，4，5，6，8，10位等等....，LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。颜色有红，绿，蓝，黄等几种。LED数码管广泛用于仪表，时钟，车站，家电等场合。选用时要注意产品尺寸颜色，功耗，亮度，波长等。下面将介绍常用LED数码管内部引脚图。

图1 这是一个7段两位带小数点 10引脚的LED数码管

图2 引脚定义

每一笔划都是对应一个字母表示 DP是小数点.

数码管分为共阳极的LED数码管、共阴极的LED数码管两种。下图例举的是共阳极的LED数码管，共阳就是7段的显示字码共用一个电源的正。led数码管原理图示意：

图3 引脚示意图

从上图可以看出，要是数码管显示数字，有两个条件：1、是要在VT端（3/8脚）加正电源；2、要使（a,b,c,d,e,f,g,dp)端接低电平或“0”电平。这样才能显示的。

共阳极LED数码管的内部结构原理图图4：

图4 共阳极LED数码管的内部结构原理图

共阴极LED数码管的内部结构原理图：

图5 共阴极LED数码管的内部结构原理图

表1.1 显示数字对应的二进制电平信号

LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。

LED数码管的结构及工作原理

LED数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。位数有半位，1，2，3，4，5，6，8，10位等等....，LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。颜色有红，绿，蓝，黄等几种。LED数码管广泛用于仪表，时钟，车站，家电等场合。选用时要注意产品尺寸颜色，功耗，亮度，波长等。下面将介绍常用LED数码管内部引脚图。

图1 这是一个7段两位带小数点 10引脚的LED数码管

图2 引脚定义

每一笔划都是对应一个字母表示 DP是小数点.

数码管分为共阳极的LED数码管、共阴极的LED数码管两种。下图例举的是共阳极的LED数码管，共阳就是7段的显示字码共用一个电源的正。led数码管原理图示意：

图3 引脚示意图

从上图可以看出，要是数码管显示数字，有两个条件：1、是要在VT端（3/8脚）加正电源；2、要使（a,b,c,d,e,f,g,dp)端接低电平或“0”电平。这样才能显示的。

共阳极LED数码管的内部结构原理图图4：

图4 共阳极LED数码管的内部结构原理图 a b c d e f g

dp

VT 共阴极LED数码管的内部结构原理图：

图5 共阴极LED数码管的内部结构原理图

表1.1 显示数字对应的二进制电平信号

显 示

数 字 a b c d e f g

0 1 1 1 1 1 1 0

1 0 1 1 0 0 0 0

2 1 1 0 1 1 0 1

3 1 1 1 1 0 0 1
