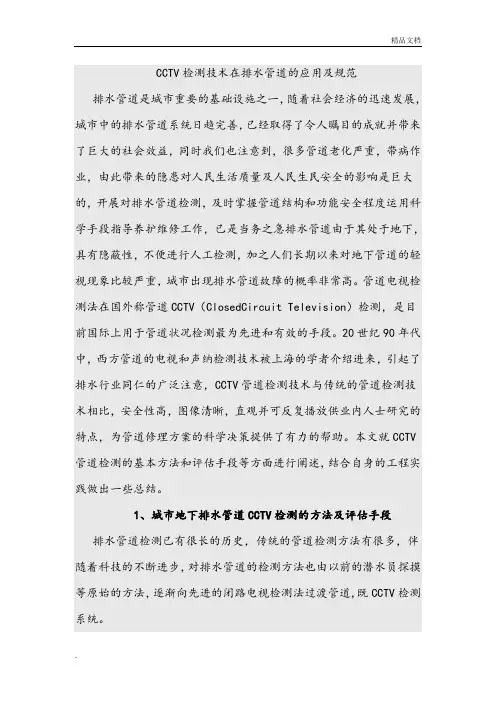

CCTV检测技术在排水管道的应用及规范

标准实用

文案大全 CCTV检测技术在排水管道的应用及规范

排水管道是城市重要的基础设施之一，随着社会经济的迅速发展，城市中的排水管道系统日趋完善，已经取得了令人瞩目的成就并带来了巨大的社会效益，同时我们也注意到，很多管道老化严重，带病作业，由此带来的隐患对人民生活质量及人民生民安全的影响是巨大的，开展对排水管道检测，及时掌握管道结构和功能安全程度运用科学手段指导养护维修工作，已是当务之急排水管道由于其处于地下，具有隐蔽性，不便进行人工检测，加之人们长期以来对地下管道的轻视现象比较严重，城市出现排水管道故障的概率非常高。管道电视检测法在国外称管道CCTV（ClosedCircuit Television）检测，是目前国际上用于管道状况检测最为先进和有效的手段。20世纪90年代中，西方管道的电视和声纳检测技术被上海的学者介绍进来，引起了排水行业同仁的广泛注意，CCTV管道检测技术与传统的管道检测技术相比，安全性高，图像清晰，直观并可反复播放供业内人士研究的特点，为管道修理方案的科学决策提供了有力的帮助。本文就CCTV管道检测的基本方法和评估手段等方面进行阐述，结合自身的工程实践做出一些总结。

1、城市地下排水管道CCTV检测的方法及评估手段

排水管道检测已有很长的历史，传统的管道检测方法有很多，伴随着科技的不断进步，对排水管道的检测方法也由以前的潜水员探摸等原始的方法，逐渐向先进的闭路电视检测法过渡管道,既CCTV检测系统。 标准实用

文案大全 1.1 CCTV检测的基本方法

排水管道电视检测是采用一个闭路电视系统（Closed Circuit Television），通过控制在管道内行走的机器人摄像头远程采集图像，并通过有线传输方式，把图像进行显示和记录的集成系统。

管道CCTV电视检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图象记录存储下来，做进一步的分析。当完成CCTV的外业工作后，根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片，以及检测报告的编写，并根据用户的要求对CCTV影像资料进行处理，提供录象带或者光盘存档，指导未来的管道修复工作。

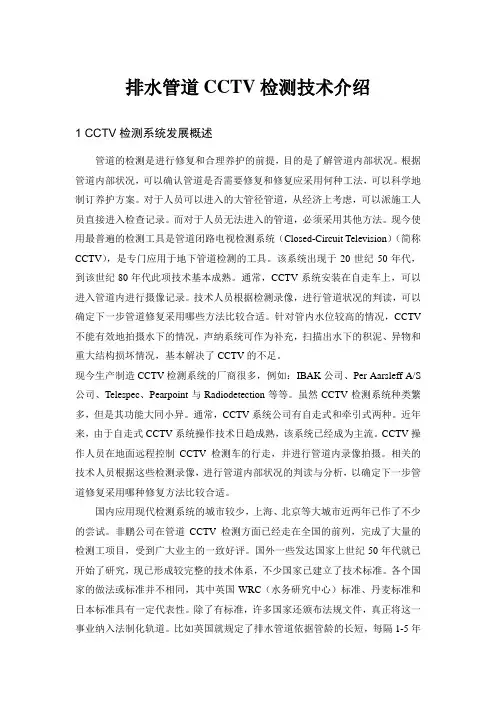

排水管道CCTV检测技术介绍

1 CCTV检测系统发展概述

管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。而对于人员无法进入的管道，必须采用其他方法。现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。针对管内水位较高的情况，CCTV不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。

现今生产制造CCTV检测系统的厂商很多，例如：IBAK公司、Per Aarsleff A/S公司、Telespec、Pearpoint与Radiodetection等等。虽然CCTV检测系统种类繁多，但是其功能大同小异。通常，CCTV系统公司有自走式和牵引式两种。近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。

国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。非鹏公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。各个国家的做法或标准并不相同，其中英国WRC（水务研究中心）标准、丹麦标准和日本标准具有一定代表性。除了有标准，许多国家还颁布法规文件，真正将这一事业纳入法制化轨道。比如英国就规定了排水管道依据管龄的长短，每隔1-5年就要检查一次。日本则规定一般10年一次，管龄超过30年的，每隔7年查一次。上海市水务局也正在起草法规性文件，对管道的检测主体、周期和经费等作出了规定。除了排水管道，上海的自来水、煤（天然）气管道也开始使用CCTV作检测。

精品文档

. CCTV检测技术在排水管道的应用及规范

排水管道是城市重要的基础设施之一，随着社会经济的迅速发展，城市中的排水管道系统日趋完善，已经取得了令人瞩目的成就并带来了巨大的社会效益，同时我们也注意到，很多管道老化严重，带病作业，由此带来的隐患对人民生活质量及人民生民安全的影响是巨大的，开展对排水管道检测，及时掌握管道结构和功能安全程度运用科学手段指导养护维修工作，已是当务之急排水管道由于其处于地下，具有隐蔽性，不便进行人工检测，加之人们长期以来对地下管道的轻视现象比较严重，城市出现排水管道故障的概率非常高。管道电视检测法在国外称管道CCTV（ClosedCircuit Television）检测，是目前国际上用于管道状况检测最为先进和有效的手段。20世纪90年代中，西方管道的电视和声纳检测技术被上海的学者介绍进来，引起了排水行业同仁的广泛注意，CCTV管道检测技术与传统的管道检测技术相比，安全性高，图像清晰，直观并可反复播放供业内人士研究的特点，为管道修理方案的科学决策提供了有力的帮助。本文就CCTV管道检测的基本方法和评估手段等方面进行阐述，结合自身的工程实践做出一些总结。

1、城市地下排水管道CCTV检测的方法及评估手段

排水管道检测已有很长的历史，传统的管道检测方法有很多，伴随着科技的不断进步，对排水管道的检测方法也由以前的潜水员探摸等原始的方法，逐渐向先进的闭路电视检测法过渡管道,既CCTV检测系统。 精品文档

. 1.1 CCTV检测的基本方法

排水管道电视检测是采用一个闭路电视系统（Closed Circuit Television），通过控制在管道内行走的机器人摄像头远程采集图像，并通过有线传输方式，把图像进行显示和记录的集成系统。

管道CCTV电视检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图象记录存储下来，做进一步的分析。当完成CCTV的外业工作后，根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片，以及检测报告的编写，并根据用户的要求对CCTV影像资料进行处理，提供录象带或者光盘存档，指导未来的管道修复工作。

排水管道CCTV检测技术介绍

1 CCTV检测系统发展概述

管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。而对于人员无法进入的管道，必须采用其他方法。现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。针对管内水位较高的情况，CCTV不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。

现今生产制造CCTV检测系统的厂商很多，例如：IBAK公司、Per Aarsleff A/S公司、Telespec、Pearpoint与Radiodetection等等。虽然CCTV检测系统种类繁多，但是其功能大同小异。通常，CCTV系统公司有自走式和牵引式两种。近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。

国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。非鹏公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。各个国家的做法或标准并不相同，其中英国WRC（水务研究中心）标准、丹麦标准和日本标准具有一定代表性。除了有标准，许多国家还颁布法规文件，真正将这一事业纳入法制化轨道。比如英国就规定了排水管道依据管龄的长短，每隔1-5年就要检查一次。日本则规定一般10年一次，管龄超过30年的，每隔7年查一次。上海市水务局也正在起草法规性文件，对管道的检测主体、周期和经费等作出了规定。除了排水管道，上海的自来水、煤（天然）气管道也开始使用CCTV作检测。
