螺旋天线的设计与制作

螺旋天线的仿真设计螺旋天线是一种常见的天线形式，其结构为螺旋状，使得天线的增益和方向性较强。

在无线通信中，螺旋天线具有较广泛的应用。

本文将介绍螺旋天线的仿真设计过程，包括建模、设计、优化和仿真。

建模螺旋天线的建模是仿真设计的第一步，通过建立天线的几何模型，可以为后续的设计和仿真提供基础。

在建模过程中，需要考虑天线的参数，包括螺旋元件的长度、宽度、距离、导线的半径等。

通常情况下，建模可以采用CAD软件，如SolidWorks、CATIA等，以三维模型的形式呈现螺旋天线的结构和形状。

设计在建模基础上，需要对螺旋天线进行设计。

设计包括确定天线的工作频率、设计天线的转向、设计天线的匹配电路等。

在设计过程中，需要考虑到天线的增益和方向性，以及天线的信号传输性能。

工作频率螺旋天线的工作频率是设计的关键因素之一。

通常情况下，天线的工作频率与其物理尺寸以及匹配电路有关。

在确定螺旋元件的长度、宽度、距离和导线半径后，可以采用电磁仿真软件进行仿真，从而确定天线的工作频率。

转向设计螺旋天线的转向设计是另一个关键因素。

根据转向的方向和角度，可以调整天线的增益和方向性。

在设计过程中，需要考虑到天线的应用场景，以确定最优的转向设计。

匹配电路设计匹配电路是螺旋天线的关键组成部分之一。

通过匹配电路的设计，可以提高天线的功率传输效率，并降低反射损耗。

在设计匹配电路时，需要考虑天线的输入阻抗和负载阻抗之间的匹配，以保证天线能够有效工作。

优化螺旋天线的设计和优化是一个迭代过程，通过反复的仿真分析和优化设计，可以使螺旋天线达到最优的性能。

在优化过程中，需要考虑到天线的特性，如阻抗、增益、方向性等，以及其在实际环境下的表现。

仿真螺旋天线的仿真是验证天线性能和效果的重要步骤。

在仿真过程中，可以得到螺旋天线的各项性能指标，如增益、方向性、回波损耗等。

通过仿真分析，可以调整和优化天线的参数，从而使其达到最佳的性能。

本文介绍了螺旋天线的仿真设计过程，包括建模、设计、优化和仿真。

螺旋天线电路设计引言螺旋天线是一种常见的天线类型，具有多频段、宽带和方向性好等特点，被广泛应用于无线通信和雷达系统中。

在设计螺旋天线电路时，需要考虑天线的结构、频率范围、辐射特性以及电路参数等因素。

本文将全面、详细、完整地探讨螺旋天线电路设计的相关内容。

螺旋天线结构螺旋天线由导体线圈在平面内旋转组成，其结构可以分为两种主要类型：方形螺旋天线和圆形螺旋天线。

方形螺旋天线方形螺旋天线的导体线圈呈正方形或长方形，辐射器和馈电结构相对简单，易于制造和布局。

方形螺旋天线通常具有宽频带和宽角度覆盖等特点，适用于通信和雷达系统中的多频段应用。

圆形螺旋天线圆形螺旋天线的导体线圈呈圆形，具有较为均匀的辐射特性。

圆形螺旋天线通常在窄带应用中使用，如无线电测向和卫星通信等领域。

螺旋天线频率范围螺旋天线的频率范围受到其外形、尺寸和匝数等因素的影响。

频率范围的选择应根据具体的应用需求来确定。

方形螺旋天线频率范围方形螺旋天线的频率范围较宽，通常可覆盖数个频段。

选择适当的参数可以实现不同频段的覆盖，如调整导体线圈的长度、宽度和匝数等。

圆形螺旋天线频率范围圆形螺旋天线的频率范围较窄，通常适用于单一频段的应用。

改变导体线圈的尺寸和匝数可以微调频率范围，满足特定频段的要求。

螺旋天线辐射特性螺旋天线的辐射特性在设计过程中需要考虑，包括辐射方向图、辐射效率和极化特性等。

辐射方向图辐射方向图描述了螺旋天线在不同方向的辐射强度，通常以极坐标图的形式表示。

通过调整导体线圈的几何参数和匝数等，可以实现不同辐射方向图的设计。

辐射效率辐射效率是指天线将输入功率转化为辐射功率的能力。

提高辐射效率可以减少能量损耗，提高天线的性能。

螺旋天线的辐射效率受到导体材料、匝数、尺寸和地平面等因素的影响。

极化特性螺旋天线可以实现不同的极化方式，如线性极化和圆极化。

通过合适的设计和调整，可以实现所需的极化特性。

螺旋天线电路参数在设计螺旋天线电路时，需要考虑到电路的匹配、增益、带宽和阻抗等参数。

螺旋天线电路设计一、引言螺旋天线是一种常用的宽带天线，其特点是频率范围广、阻抗匹配好、方向性良好等。

本文将介绍如何设计一款螺旋天线电路。

二、螺旋天线的原理螺旋天线是一种基于电磁波的发射和接收原理的天线，其主要构成部分为导体和地面板。

导体通常采用圆形或正方形的金属片，通过不同方向上的缠绕来实现较好的频率范围和方向性。

在实际应用中，通常采用四分之一波长或半波长作为导体长度。

三、螺旋天线电路设计步骤1. 确定频率范围：首先需要确定需要使用的频率范围，以便选择合适的导体长度和缠绕方式。

2. 选择导体形状：根据实际应用需求，选择合适的导体形状（圆形或正方形），并确定其大小。

3. 计算导体长度：根据选定的频率范围和导体形状，计算出所需的导体长度。

可以使用在线计算器或专业软件进行计算。

4. 缠绕方式：根据计算出的导体长度和形状，确定缠绕方式。

通常有两种方式：顺时针和逆时针缠绕。

选择合适的缠绕方式可以影响天线的方向性。

5. 地面板设计：螺旋天线需要一个地面板来实现较好的阻抗匹配和性能。

地面板通常采用金属板或铜箔，大小应与导体相匹配。

6. 阻抗匹配：在实际应用中，需要将天线的阻抗与接收器或发射器进行匹配。

可以使用衰减器、变压器等方法进行匹配。

四、螺旋天线电路实现1. 制作导体：根据设计好的导体形状和长度，使用金属片或铜箔制作出导体。

2. 缠绕导体：根据设计好的缠绕方式，将导体进行缠绕，并固定在地面板上。

3. 制作地面板：根据设计好的大小和形状，制作出地面板，并将其与导体固定在一起。

4. 连接电路：将天线与接收器或发射器连接，并进行阻抗匹配。

五、螺旋天线电路调试1. 测试频率范围：使用信号源测试天线的频率范围，确保其符合设计要求。

2. 测试阻抗匹配：使用阻抗仪测试天线的阻抗，并进行调整以实现较好的匹配。

3. 测试方向性：使用转台或指向器测试天线的方向性，并进行调整以实现最佳效果。

六、总结螺旋天线是一种常用的宽带天线，其设计和制作需要考虑多个因素，包括频率范围、导体形状和长度、缠绕方式、地面板设计等。

螺旋式天线设计原理及其优化方法螺旋式天线是一种常用于射频通信和雷达系统中的天线结构。

它以其良好的辐射特性和宽频带特性而闻名。

本文将介绍螺旋式天线的设计原理以及一些优化方法，以帮助读者更好地了解和应用该天线设计。

螺旋式天线的设计原理主要涉及以下几个方面：天线结构、辐射特性和宽频带特性。

首先，螺旋式天线的结构通常由螺旋线、接地板和驻波器组成。

螺旋线是以中心点为起点，沿着环形轨迹向外旋转的导体线圈。

接地板是用于支撑和固定螺旋线的平面结构，它通常与螺旋线之间有一定距离。

驻波器是用于匹配天线与射频信号源之间阻抗的装置。

其次，螺旋式天线具有良好的辐射特性。

它的辐射是通过螺旋线的旋转结构实现的，螺旋线会产生扭曲和旋转的电磁场。

这种结构使得螺旋式天线在辐射方向上具有较高的增益和较低的辐射波束宽度。

此外，螺旋线的旋转结构还赋予了螺旋式天线天线的极化特性，在设计过程中可以通过调整螺旋线的参数来实现水平、垂直或圆极化。

最后，螺旋式天线具有宽频带特性。

这是由于螺旋线的旋转结构导致了天线具有多个谐振频率。

当射频信号的频率变化时，螺旋式天线可以在不同的谐振频率下工作，从而实现较宽的工作频带。

这使得螺旋式天线成为适用于宽带通信和雷达系统的理想选择。

在螺旋式天线的优化方法中，主要包括螺旋线的尺寸、匹配网络和接地板的优化。

首先，优化螺旋线的尺寸可以改善天线的辐射特性。

通常，螺旋线的直径、圈数和间距是关键参数。

通过调整这些参数，可以实现更高的增益、更窄的波束宽度和更宽的工作频带。

其次，优化匹配网络可以提高天线与射频信号源之间的匹配性能。

匹配网络通常由扼流圈和电容器组成，以调整天线的输入阻抗。

通过调整匹配网络的参数，可以实现更低的驻波比和更高的功率传输效率。

最后，优化接地板的结构可以影响天线的辐射效果。

接地板的尺寸、形状和材料都会对螺旋式天线的辐射特性产生影响。

因此，选择合适的接地板结构是螺旋式天线设计中一个重要的优化方面。

总体而言，螺旋式天线是一种高性能的天线结构，具有良好的辐射特性和宽频带特性。

一、设计题目：螺旋天线的仿真设计二、设计目的：（1）熟悉Ansoft HFSS软件的使用。

（2）学会螺旋天线的仿真设计方法。

（3）完成螺旋天线的仿真设计，并查看S参数以及场分布。

三、设计要求：螺旋天线是一种常用的典型的圆极化天线，本设计就是基于螺旋天线的基础理论及熟练掌握HFSS10软件的基础上的，设计一个右手圆极化螺旋天线，要求工作频率为4G，分析其远区场辐射特性以及S曲线。

螺旋天线通常用同轴线馈电，天线的一端与同轴线的内导体相连，另一端则处于自由状态。

螺旋天线示意图如图1所示：图1、螺旋天线四、设计参数：中心频率f=4GHz λ=75mm螺旋导体的半径d=0.15λ=11.25mm螺旋线导线半径a=0.5mm螺距s-0.2λ=15mm圈数N=7轴向长度l=Ns五、设计步骤在HFSS建立的模型中，关键是画出螺旋线模型。

画螺旋线，现说明螺旋线模型的创建。

求解类型设置与上两个设计一样，材料为copper，模型单位为mm，螺旋线的创建如下。

点击Draw>Circle,输入圆的中心坐标。

X:11.25 Y:0 Z:0 ,按回车键结束。

输入圆的半径dX:0.5 dY:0 dZ:0 按回车键结束输入。

在特性窗口中将Axis 改为Y。

点击确认。

选中该circle。

点击Draw>Helix，输入X:0 Y:0 Z:-7.5，按回车键结束输入，输入dX:0 dY:0 dZ;100按回车键，在弹出的窗口中，Turn Directions:Right Hand Pitch:15(mm) Tuns:7 Radius change per Turn:0点击OK。

在特性窗口中选择Attribute标签，将名字改为Helix。

建立螺旋天线与同轴线相连的连接杆ring。

点击Draw>Cylider,创建圆柱模型。

输入坐标为X:11.25 Y:0 Z;0 ，按回车键结束输入，输入半径dX:0.5 dY:0 dZ:0 ，按回车键结束输入，输入圆柱长度dX;0 dY:0 dZ:-3,按回车键结束输入，在特性窗口中选择Attribute选项卡，将名字改为ring，点击确定。

宽带平面螺旋天线的研究与设计
宽带平面螺旋天线的研究与设计
 1．1 天线辐射元的设计
 阿基米德螺旋天线是一种自互补天线，即天线臂宽与间隔相等。

对于自互补结构的天线，由巴俾涅原理知其输入阻抗为60πΩ。

如微带衬底介电常数为εr，则输入阻抗选择普通基板εr=4．6，基片厚度h=1 mm，这样天线的输入阻抗约为Z0=112．6Ω。

天线外圈周长必须大于1．25倍λmax，馈电点间距必须小于λmin／4。

 1．2 背腔设计
 要获得单向辐射，需要用到反射腔，也可以在背腔内填充吸波材料，考虑到增益，本文腔体内部不填充吸波材料，而直接采用λ／4扼流套作为背腔。

其基本结构如图2所示，在同轴线外部加上一个长度为λ／4的金属套，底端与同轴线外皮短接，该金属套与同轴线的外导体构成一个特性阻抗为Zc的新同轴线L，且终端短路。

易知，终端短路的λ／4长的同轴线有开路效应即从L顶端向下看去，特性阻抗为Zc的同轴线的输入阻抗为无穷大，也就是说如果在该段传输线上有电压电流分布，则最顶端为电压腹点，电流节点，从而这种结构有一定的扼流作用。

螺旋天线的设计及制作
尺寸说明: 一、盒体部分
盒体部分提供了螺旋线天线的后向辐射电磁波的反射作用，可进一步提高天线的性能。

盒体为空心长方体，其中，底X 宽=0.375π0λ╳0.375π0λ,盒体高=2
1底或宽。

二、螺旋天线部分
天线的绕制：由于要实现左旋圆极化，其绕制的方法也是以左手合拳形式，进行绕制即可。

螺旋线的直径=0λ/π，节距（线圈之间距离）=0.2250λ,线圈的周长等于波长。

0λ为工作中心频点处的真空波长。

三、天线的性能
当螺旋线绕制18圈时，其增益在17dBi ，半功率角在27°左右，当圈数增加时增益增加，半功率角减小。

机械性能也很坚固。

四、加工时的选材及注意事项
盒体部分可以用镀锌板等金属体焊制即可，铜为首选，厚度在0.75---1mm 之间。

螺旋线用0.75---1mm 的铜丝时行绕制。

与接头连接部分预留一小段，在组装时与接头进行焊接。

注意的是螺旋线与金属盒一定不能有接触。

并且，螺旋的中轴线与底板的中心点重合。

在绕制螺旋线时，由于膨胀因素，尺寸可能达不到要求。

在进行实验时，可以把螺旋线的圈数作的多一些，到时可以
剪掉一些的，天线的性能不会有太大的改变。

天线――螺旋天线物理尺寸对天线效率的影响一、天线概览绝大多数天线具有可逆性：即天线用作接收天线时的特性与其处于发射状态时的特性时相同的。

辐射方向图：表示给定距离下天线的辐射随角度的变化，辐射的强弱由离天线给定距离r处的功率密度S来评价。

接收模式下，天线对于某方向来波的响应正比于辐射方向图上该方向的值。

方向系数：表示最大辐射强度于全空间均匀辐射时的平均辐射强度之比。

极化：描述了天线辐射时电场矢量的特征，瞬时电场矢量随时间的轨迹图决定波动的极化特性。

天线的输入阻抗：是天线终端电压与电流之比，通常的目的是使天线的输入阻抗与传输线的特征阻抗相匹配。

§天线分类依据频率特性的不同，可以把天线分成四种基本类型。

◎电小天线：天线的尺寸比一个波长小很多。

特征：很弱的方向性，低输入电阻，高输入电抗，低辐射效率。

适合于VHF或更低的波段。

如短振子，小环。

◎谐振天线：在谐振频率点或某个窄频带内工作令人满意。

特征:低或中等增益，实输入阻抗，带宽狭窄。

主要用于HF到低于1GHz的频段。

如半波振子，微带贴片，八木天线。

◎宽带天线：在一个很宽的频率范围内，方向图、增益和阻抗几乎是常数，并且能够用有效辐射区的概念表述其特征，该区域在天线上的位置随频率的变化而变化。

特征：低到中等增益，增益恒定，实输入阻抗，工作频带宽。

主要用于VHF直至数个GHz的频段。

如螺线天线，对数周期天线。

◎口径天线：由一个供电磁波通过的开放的物理口径。

特征：高增益，增益随频率增大，带宽中等。

用于UHF和更高的频段。

如喇叭天线，反射面天线。

§天线的电气特性（1）方向特性――方向图（BW0.5，FSLL）、方向系数D、增益G。

（2）阻抗特性――输入阻抗Zin、效率2640rhRA，（辐射阻抗Z）（3）带宽特性――带宽、上限频率f1，下限频率f2。

（4）极化特性――极化、极化隔离度。

天线增益G ：等于辐射功率与输入功率之比。

AG D阻抗特性：电小天线和谐振天线之所以是窄频带天线，很大程度上受制于恶劣的阻抗特性。

螺旋天线设计制作2010-02-25 16:58本文摘自《现代通信》1991年12期第26页袖珍通讯机用天线的设计和制作曹志宇袖珍通讯机由于体积小，重量轻，使用方便等优点而被广泛应用于社会各部门，这种机器现在广泛应用一种螺旋天线，一般成品螺旋天线都用导电性能良好的金属线绕成并密封好。

其工作原理下：图1 所示一般天线结构示意图。

D是螺旋天线直径，L是螺旋天线长度，ρ是螺距，Ⅰ、Ⅱ是螺旋线上相对应两点。

一般可以认为，电磁波沿金属螺旋线以光速C作匀速运动。

从Ⅰ点到Ⅱ点即进行一个螺旋，所需时间为t = πD/C而对螺旋天线而言，其轴向电磁波只运动行进了一个螺距ρ，其轴向等效速率υ=ρ/t =ρ/C (πD)这种关系也可用图2形式解释。

由图2可知：υ=Csinθ=Cρ/（πD）≤C由上式可以看出，υ总是小于等于C的。

故螺旋天线能使电磁波运动速度减慢，是一个慢波系统，其等效波长λ等效小于工作波长λ。

对于螺旋天线而言，应谐振于其1/4等效波长，因而能缩短螺旋天线的几何长度。

对于工作于一定中心频率的通讯机来说，其所需绕的线圈数N可以由下式近似算出：螺距：υ=L/N所需金属线长度：ι=NπD对于一般通讯机可取L=20~40cmD=10~20mm下表是对一些常用频率螺旋天线的设计实例，其他频率也可类似设计。

f是工作中心频率；D是螺旋天线直径；L是螺旋天线长度；N是螺旋圈数；ι是所需金属线长度。

以上N、ρ为了实际制作需要均取近似值。

制作时可用直径0.5~1.5mm漆包线或镀银铜线或铝线在直径为D的有机玻璃或其他绝缘材料上绕制，并在棒的两头打上小孔，以利于固定金属线；在棒的底端焊上较粗的金属杆或插头固定在棒上，以利于与机器连接；整个螺旋天线的外面可用橡胶管或其他材料套封，并在顶端盖上橡皮帽或用其他材料密封，这样既美观大方，又防雨防蚀，经久耐用。

如果没有上述金属丝，也可采用多股细绝缘导线代替，效果相同，只是绕制时固定较为困难。

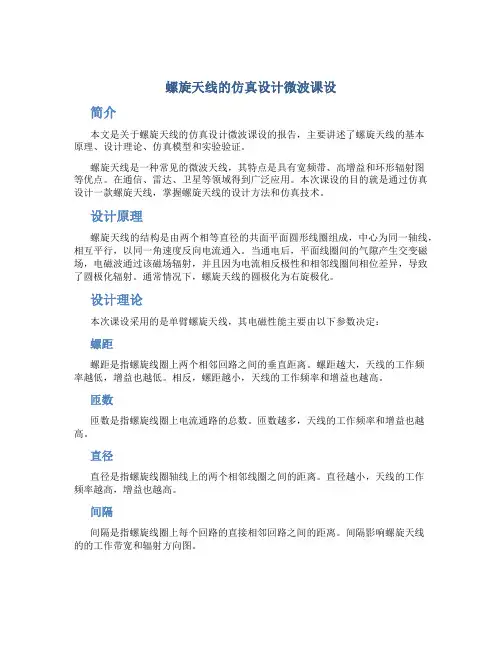

螺旋天线的仿真设计微波课设简介本文是关于螺旋天线的仿真设计微波课设的报告，主要讲述了螺旋天线的基本原理、设计理论、仿真模型和实验验证。

螺旋天线是一种常见的微波天线，其特点是具有宽频带、高增益和环形辐射图等优点。

在通信、雷达、卫星等领域得到广泛应用。

本次课设的目的就是通过仿真设计一款螺旋天线，掌握螺旋天线的设计方法和仿真技术。

设计原理螺旋天线的结构是由两个相等直径的共面平面圆形线圈组成，中心为同一轴线，相互平行，以同一角速度反向电流通入。

当通电后，平面线圈间的气隙产生交变磁场，电磁波通过该磁场辐射，并且因为电流相反极性和相邻线圈间相位差异，导致了圆极化辐射。

通常情况下，螺旋天线的圆极化为右旋极化。

设计理论本次课设采用的是单臂螺旋天线，其电磁性能主要由以下参数决定：螺距螺距是指螺旋线圈上两个相邻回路之间的垂直距离。

螺距越大，天线的工作频率越低，增益也越低。

相反，螺距越小，天线的工作频率和增益也越高。

匝数匝数是指螺旋线圈上电流通路的总数。

匝数越多，天线的工作频率和增益也越高。

直径直径是指螺旋线圈轴线上的两个相邻线圈之间的距离。

直径越小，天线的工作频率越高，增益也越高。

间隔间隔是指螺旋线圈上每个回路的直接相邻回路之间的距离。

间隔影响螺旋天线的的工作带宽和辐射方向图。

仿真模型本次课设采用的是CST Studio Suite软件进行仿真设计。

具体流程如下：建立模型首先需要在CST软件中建立螺旋天线模型。

具体处理如下：1.以XY平面建立直径为10mm的圆形线圈。

2.以相同的直径在Z方向上建立若干个圆形线圈，其中螺距、匝数、直径、间隔等参数可以根据实际需求进行设置。

3.在螺旋线圈的两端分别接上竖直的延伸导线，作为馈电点和接收点。

设定边界条件在完成螺旋天线的建立模型后，在设置墙面边界条件、仿真频段和网格尺寸等参数，以便进行计算分析。

仿真计算最后就可以对螺旋天线进行仿真计算。

在CST软件中，可根据要求求得天线的增益、方向图、驻波比等参数，进而进行结果分析和比较，找出最优解。

平面螺旋天线的设计与实现陈小娟 ,袁乃昌ΞΞ(国防科技大学 微波中心 ,湖南 长沙 410073)摘 要 :平面阿基米德螺旋天线具有极宽的工作频带 ,然而其匹配平衡电路的宽频带实现则较 难 ,尤其是在加反射腔以使其单向辐射时 。
