PN10PN16PN10/16PN25PN10PN16PN10/16PN25PN10PN16PN10PN16PN10PN16PN25PN10PN16PN10PN16PN10PN16￠50361374540559606761051469017160￠65397416598624611361791755018460￠7546248135705100780819396456631560175541764176440444045506617662531989023400￠10055959838645520871897428661231950234045194519476247625953635764652639027950￠1257287804096585110921144455765092340273047914791506250626328669567593016036660￠1508849494891698612351326541877403120364057205720602060207526689471863848050440￠20018202054696399464550520066147350735877369671792192535070058500￠250236627047787111235525650073878208822986521081510137133685850074100￠3003224377086491235575408840821191239139961012012936010270146291496276440101400￠3504615520011141728085801177812398154971144013260101400￠4006630806013988188849100107901478115558194481430016640162500￠4508840101401682211050124801778318719233991625020020244400￠5001170013780218532840914690166402309524310303882314026000289900￠60015600188502840517550208003002431603395042730033800455000￠7002860022620270403705043160598000￠8004615027690351004485067600￠90037700455006110078000￠1000468006760079040119600￠120067600143000188500￠1400122850234000279500￠1600174200292500361400￠1800214500383500494000￠2000338000565500676000￠2200468000￠2400611000DN300(含)以下为中线型口径法兰式手动蜗轮三偏心硬密封蝶阀金属硬密封法兰蝶阀电动对夹蝶阀(电动头国产)电动法兰蝶阀(电动头国产)把手对夹蝶阀对夹式手动把手三偏心硬密封蝶阀蜗轮对夹蝶阀对夹式手动蜗轮三偏心硬密封蝶阀法兰蝶阀法兰式手动把手三偏心硬密封蝶阀FBGM FBGHWBEXFBEX上海奇众阀门制造有限公司WBLXWBLM WBGXWBGMFBGXFBLM￠50￠65￠75￠100￠125￠150￠200￠250￠300￠350￠400￠450￠500￠600￠700￠800￠900￠1000￠1200￠1400￠1600￠1800￠2000￠2200￠2400口径BWCV RVHS PLVL PLVP PN10PN16PN10PN10/16PN25PN10/16PN25PN10/16PN25PN10PN16PN10PN16PN10/16PN10PN16PN10/16PN10/16PN16PN25微阻缓闭蝶式止回阀信号闸阀手动栓塞阀(把手型)手动栓塞阀(蜗轮型)766845975175510921924140424051430014950169001755015606890689015602470162516258289361131197612352184156028601560016250176801833016646695669520802080936109212872184140424051755305516250169001794018590188575407540175527302678267811081203153426001625273019763510169001768018850195002080936093602405351034063575118613732210390022884030273052651755018460208002145030164030132114982340405625224290296454601820019110215802223031851664016640650052655525212422883588621437706370457679302015021190236602444046152405026650819076057995329237445460936056559750663012090240502535027300280807020319803510012740388242122184068901222071501261083201560027300292503055031200858040950461501859025350994518200101401820013000218402990031850353603575011700DN25474523400279501950036400195003640024700429003900041600468004758023400DN32526552000344502860050180299005070033800591505070053300578505850033150DN40617565000409503406061750351006240040300689005798063700650006578041600780006435042120759204342076440496608710067600728007644077090520001105007410020800098800240500123500158600210600377000474500780000975000暗杆弹性座封闸阀明杆弹性座封闸阀暗杆电动闸阀(电动头国产)明杆电动闸阀倒流防止器KR碳钢截止阀信号蝶阀弹性座封闸阀（传动帽型）RVHXRRHXRVEXRREXRPBPJ41HWBSXRVCX价 目 表。
J23W外螺纹针型阀-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、J23W外螺纹针型阀概述J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
1、外螺纹针型阀设计制造GB/T 12224-1989 JB/T 7747-19952、外螺纹针型阀连接形式：对焊式管接头3、外螺纹针型阀结构特征：锥面密封；浮动阀瓣4、外螺纹针型阀阀门检验和试验：GB/T 13927-19925、外螺纹针型阀材料：碳钢按GB/T 12228-1989的规定不锈钢GB/T 1220-1989的规定二、外螺纹针型阀产品型号J23W 公称通径：DN6-DN25 材质：碳钢、不锈钢压力：PN2.5-PN4.0 适用介质：液化石油气、酸、水、蒸汽、油品等.三、J23W外螺纹针型阀主要零部件材料零件名称阀杆，阀盖阀杆，阀瓣填料J21 /3W-16P铬镍不锈钢铬镍不锈钢聚四氟乙稀，柔性石墨J21 /3W-160、J2W1 3-40优质碳钢铬不锈钢四、J23W外螺纹针型阀主要性能规范型号Type 公称压力PNMpa试验压力PS(Mpa)_Testpressure工作压力(Mpa)Workingpressure工作温度(OC)Workingtemps.适用介质Applicablemedium 壳体Shell密封(液)Seal密封(气)SealJ23W-16 1.6 2.4 1.760.6 1.6P≤540OC 液化石油气水，酸，蒸汽，油品等Petroleum gas Water，As，Steam，Oil，etc.J23W-40P 4.0 6.0 4.40.6 4.0J23W-16016.024.017.60.616.0C≤425 OC J23W-320P32.048.035.20.632.0J23W-420P42.063.046.20.642.0五、J23W外螺纹针型阀主要外形及连接尺寸J23W外螺纹针型阀结构图公称直径DN（mm）尺寸Dimension重量(kg)Weight Do D1D2L H1H2M6651461409610620×1.50.9 1080181016011512524×1.5 1.18 15100221518012213230×2 2.0 20110281822015616630×2 3.5 25140332223016918039×2 4.3。
DT943蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、DT943电动法兰式金属硬密封蝶阀介绍法兰式金属硬密封蝶阀除保留原有蝶阀具有的结构紧凑，体积小，重量轻，操作方便，性能可靠，维修简单外，还具有抗老化，抗辐照，经久耐用，寿命长，耐温耐高压，应用范围广等特点。
进水电磁阀广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中，用来切断和调节各种非腐蚀性和腐蚀性介质二、Dd343H/F(6、9)电动法兰式金属硬密封蝶阀主要连接尺寸产品名称公称通结构外形尺寸（参考值）连接尺寸（标准值）径长度（标准值）L HDd343H Dd643H Dd943H PN0.6MPa PN1.0MPamm inch短长H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-dDd(3.6.9)43H-(6.10)C .P.R.V系列法兰式多层次金属硬密封蝶阀50 210815112 350 18020625 245 72 53025255140 110 4-14 165 125 4-18 6521/211217115 370 18020625 245 72 53025255160 130 4-14 185 145 4-18 80 311418120 380 18020645 245 72 56525255190 150 4-18 200 160 8-18 100 412719138 420 18020675 355 92 60025255210 170 4-18 220 180 8-18 125 51420164 460 18020715 355 92 64025255240 200 8-18 250 210 8-18 150 61421175 555 27028800 355 92 70530315265 225 8-18 285 240 8-22 200 815223208 760 400425850 2501777530315320 280 8-18 340 295 8-22 250 1016525243 830 400425925 2501794530315375 33512-18395 35012-22 300 1217827250 895 4505610354502210730315440 39512-22445 40012-22 350 141929280 950 450561074502211430315490 44512-22605 46016-22 400 1621631305119535581194502212130315540 49516-22565 51516-26 450 1822233350125553558125650281335575714595 55016-22615 56520-26 500 2022935380130553558129650281415575714645 60020-22670 62020-26 600 242673944513457066145585038160565681755 70520-26780 72520-30 700 282924348015275055158585038184465681860 81024-26895 84024-30 800 3231847530171750551701253820465681975 92024-3101595024-33 900 363351580181750551965125382255785863107510224-3111510528-33100 0 40415565019690075201512538238785863117511228-312311628-36120 0 48476376022510092522512538264785863140513432-33145513832-39140 0 5653718502345100925288616315636-36167515936-42160 0 646079103278100925315618317640-36191518240-48180 0 726787123302110983421204519744-39211520244-48200 0 807695135327110983685226521848-42232522348-48产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDd343H Dd643H Dd943H PN1.6MPa PN2.5MPa mminch短长H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-dDd(3.6.9)43H-(1 6、25)C.P.R.V系列法兰式多层次金属硬密封蝶阀50 210815112 350 18020625 245 72 53025255165 125 4-18 165 125 4-18 6521/211217115 370 18020625 245 72 53025255185 145 4-18 185 145 8-18 80 311418120 380 18020645 245 72 56525255200 160 8-18 200 160 8-18 100 412719138 420 18020675 355 92 60025255220 180 8-18 235 190 8-22 125 51420164 460 18020715 355 92 64025255250 210 8-18 270 220 8-26 150 61421175 555 27028800 355 92 70530315285 240 8-22 300 250 8-26 200 815223208 760 400425850 2501777530315340 29512-22360 31012-26 250 1016525243 830 400425925 2501794530315405 35512-26425 37012-30 300 1217827250 895 4505610354502210730315460 41012-26485 43016-3350 14 1929280 950 450561074502211430315520 47016-26555 49016-33400 16 21631305119535581194502212130315580 52516-3620 55016-36450 18 22233350125553558125650281335575714640 58520-3670 60020-36500 20 22935380130553558129650281415575714715 65020-33730 66020-36600 24 2673944513457066145585038160565681840 77020-36845 77020-39700 28 2924348015275055158585038184465681910 84024-36960 87524-42800 32 31847530171750551701253820465681102595024-39108599024-48900 36 3351580181750551965125382255785863112510528-39118510928-48100 0 40415565019690075201512538238785863125511728-4213212128-56120 0 48476376022510092522512538264785863148513932-4815314232-56140 0 56537185023451009252886168515936-48175516436-52160 0 646079103278100925315619318240-56197518640-62180 0 72678712330211098342121320244-56219520744-7200 0 807695135327110983685234522348-62242523048-7注：Dd-代表多层次密封结构。
q941f-16p电动球阀标准
Q941F-16P电动球阀是一种电动驱动、法兰连接形式、浮动球直通式的阀门。
它具有公称压力PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450等特点。
阀体材料有碳素钢、不锈钢和合金钢可选。
其密封材料主要有氟塑料（Q941F）和硬质合金（Q941Y）两种。
在选购Q941F-16P电动球阀时，需要根据实际应用需求选择合适的阀体材料、密封材料和尺寸。
同时，还需要考虑电动球阀的驱动方式、连接形式、电源电压等因素。
为了确保选购的产品符合标准要求，建议在购买前与生产厂家沟通，了解产品的详细参数和性能，并根据实际需求进行选择。
铜阀门>>铜球阀>>铜螺纹球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。

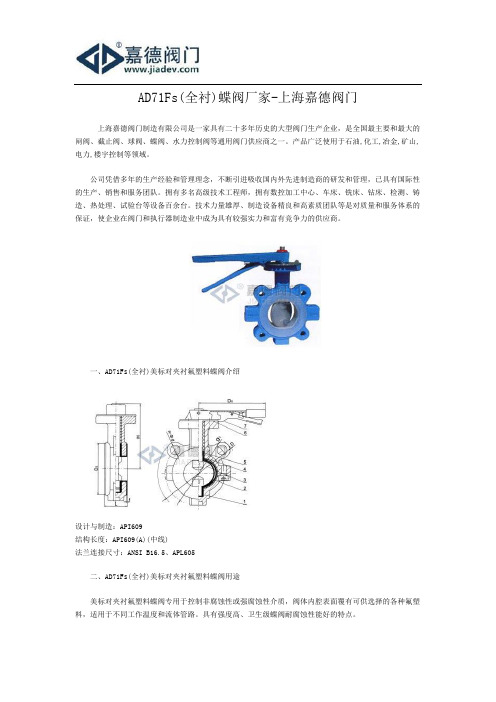

AD71Fs(全衬)蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、AD71Fs(全衬)美标对夹衬氟塑料蝶阀介绍设计与制造：API609结构长度：API609(A)(中线)法兰连接尺寸：ANSI B16.5、APL605二、AD71Fs(全衬)美标对夹衬氟塑料蝶阀用途美标对夹衬氟塑料蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
具有强度高、卫生级蝶阀耐腐蚀性能好的特点。
适用温度：≤100℃、≤120℃、≤150℃、（可按照衬里材料）压力等级：磅125、150三、AD71Fs(全衬)美标对夹衬氟塑料蝶阀测试衬里层：电火花检测实验与检验按APL598标准公称压力：PN阀体：Lb×1.5 密封：Lb×1.1四、AD71Fs(全衬)美标对夹衬氟塑料蝶阀材料上阀体：铸铁、碳钢、不锈钢下阀体：铸铁、碳钢、不锈钢蝶板：不锈钢、碳钢完全包覆氟塑料蝶板轴：不锈钢阀座：PTFE、PCTFE、FEP、PFA 弹性条（垫）：SiO型圈：Viton 手柄：铸铁、铸铝合金五、AD71Fs(全衬)美标对夹衬氟塑料蝶阀部件列表1、阀体2、蝶圈3、蝶板4、四氟圈5、蝶形弹簧垫圈6、手柄定位板7、手柄公称通径Lmm DmmD1mmD2mmfmmbmmn-ФdmmHmmD0mm蜗轮装置气动装置电动装置DN NPS A B A B A B 50 2 43 152 120.5 92 3 16 4-19 132 264 45 120 125 94 162 187 65 21/2 46 178 139.5 105 3 18 4-19 155 290 45 120 165 108 162 187 80 3 46 190 152.5 127 3 19 4-19 160 290 45 120 185 128 162 187 100 4 52 229 190.5 157 3 24 8-19 164 290 45 120 185 128 162 187 125 5 56 254 216 186 3 24 8-22 190 290 45 120 210 137 162 187 150 6 56 279 241.5 216 3 26 8-22 215 320 66 150 224 160 162 187 200 8 60 343 298.5 270 3 29 8-22 273 85 170 295 182 409 513 250 10 68 406 362 324 4 31 12-25 325 85 170 382 228 409 513 300 12 78 483 432 381 4 32 12-25 360 106 205 382 228 409 513 350 14 78 533 476 413 4 35 12-29 430 106 205 440 262 409 513 400 16 102 597 540 470 4 37 16-29 475 130 240 585 332 409 513 450 18 114 635 578 533 4 40 16-32 525 155 240 585 332 409 513 500 20 127 699 635 584 4 43 20-23 565 169 306 585 332 409 513 600 24 154 813 749.5 692 5 48 20-25 630 198 324 642 380 409 563 750 30 165 887 846 813 5 45 44-23 675 220 335 702 438 409 563 900 36 200 1057 1009.7 972 5 53 44-26 805 241 365 702 438 409 563 1000 42 251 1226 1171.4 1130 5 59 48-29 995 241 356 1890 440 409 563 1200 48 276 1392 1335 1289 5 65 44-32 1170 241 356 1890 545。
电动阀门哪家是专业生产的
问：电动阀门哪家是专业生产的？
答：阀门是阀门，电动头是电动头，都有专业的厂家一般阀门厂家都不产电动头，一般的阀门都可以装电动头，所以专业电动阀门生产商都是比较有实力的！
电动阀简单地说就是用电动执行器.控制阀门,从而实现阀门的开和关。
其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。
优点：对液体介质和大管径气体效果好，不受气候影响。
不受空压气的压力影响。
缺点：成本高、在潮湿环境不好。
日常电动阀门维护保养
1、电动阀门应存干燥通风的室内，通路两端须堵塞。
2、长期存放的电动阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目：
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)电动阀门检修装配后，应进行密封性能试验。
运行中的电动阀门，各种阀件应齐全、完好。
法兰螺纹和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。
手轮上的紧固螺母，如发现松动应及时拧紧，以免磨损连接处或丢失手轮和铭牌。
手轮如有丢失，不允许用活扳手代替，应及时配齐。
填料压盖不允许歪斜或无预紧间隙。
对容易受到雨雪、灰尘、风沙等污物沾染的环境中的电动阀门，其阀杆要安装保护罩。
电动阀门上的标尺应保持完整、准确、清晰。
电动阀门的铅封、盖帽、气动附件等应齐全完好。
保温夹套应无凹陷、裂纹。
不允许在运行中的电动阀门上敲打、站人或支承重物;特别是非金属电动阀门和铸铁电动阀门，更要禁止。
q941f-16p电动球阀标准
电动球阀标准Q941F-16P是由中国标准化管理委员会发布的标准，适用于电动球阀的设计、制造、检验和验收。
Q941F-16P标准规定了电动球阀的技术要求、试验方法和检验规则，并对电动球阀的整体结构、主要零件材料、密封性能、力矩特性、电气控制系统等方面进行了详细的规定。
根据Q941F-16P标准，电动球阀的主要技术要求包括但不限于以
下几个方面：
1. 阀体和阀盖：采用铸铁、铸钢、不锈钢等材料，确保阀体和
阀盖的强度和密封性能。
2. 压力等级：电动球阀可以根据使用场合的压力要求选择不同
的压力等级。
3. 球体和密封圈：球体采用优质不锈钢制成，密封圈采用耐温、耐腐蚀的弹性体材料。
4. 控制方式：可以选择手动控制、电动控制或气动控制等不同
的控制方式。
5. 电气控制系统：根据用户需要，可以提供不同的控制信号和
接口，实现与自动化控制系统的联动。
6. 试验和检验：电动球阀必须经过严格的试验和检验，包括外
观检查、尺寸检验、密封性能检验、力矩特性检验等。
总之，Q941F-16P电动球阀标准为电动球阀的设计、制造和验收
提供了具体的技术要求和检验方法，使得电动球阀在使用过程中能够
具备安全、可靠、稳定的性能。
七种常用电动球阀介绍（含型号、材质、压力、口径）电动球阀由电动执行机构和球阀共同构成电动球阀。
是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关(接通、切断介质)控制。
这里给大家介绍其中常用的电动球阀。
七种常用电动球阀介绍：一、Q941F电动法兰球阀：Q941F电动法兰球阀适用于两位切断、调节的场合。
电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。
具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
二、Q911F电动内螺纹球阀：Q911F电动内螺纹球阀是精小型电动执行器及不锈钢内螺纹球阀组成的，球阀阀体可分为一体式、二片式和三片式，是304、316或316L不锈钢材料硅溶胶精密铸造而成。
阀座采用聚四氟乙烯弹性密封结构，启闭轻松密封可靠。
适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三、Q971F电动超薄型球阀：电动超薄型球阀(电动对夹球阀)由DSR型电动执行器及超薄球阀组成，电动超薄型球阀(电动对夹球阀)和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。
采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
四、Q944F、Q945F电动法兰三通球阀：Q944F、Q945F电动法兰三通球阀以AC220V单相交流电为力源，接受控制系统(或操作器) 来的220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。
五、Q914F、Q915F电动三通内螺纹球阀：电动三通内螺纹球阀是由DSR系列角行程电动执行器及内螺纹三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。
RQ911内螺纹电动球阀价格-上海嘉德阀门
上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、RQ911内螺纹电动球阀概述
RQ911内螺纹电动球阀适用于两位切断、调节的场合。
阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。
具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
二、RQ911内螺纹电动球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、检验主试验：JB/T 9092、API 598。
三、RQ911内螺纹电动球阀电动球阀规格参数
CX系列执行机构技术参数阀体参数
电源AC200/220V，50/60Hz 公称通径DN10～100mm
输出力矩50N²M～2000N²M 公称压力PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围0～90° 0～360°泄漏量软密封:零泄漏硬密封:≤额定流量的10-5 动作时间15秒/30秒/60秒执行机构
可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
保护装置过热保护流量特性快开特性
环境温度-30°～60°可调范围
DN10-80
250:1
手动操作同附带手柄操作基本误差±1%
限位电气、机械二重限位死区≤1%
防护等级相当于IP-65 回差≤1%
位置测量可选装开关或电位计
适用温度密封面
驱动电机8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
进线接口PE1/2〞进线线锁
CX系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根
据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构
配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。
其核心控制部件电子式伺
服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。
采用独
创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。
可控硅输出，动作时间快，输出稳定，可靠性高。
体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。
目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。
四、RQ911内螺纹电动球阀阀技术参数和性能
试验压力（Mpa）
公称压力（Mpa）压力级（class）JIS(Mpa)
1.6
2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验0.5～0.7
五、RQ911内螺纹电动球阀主要零件材质
连接方式内螺纹连接对焊连接
零件名称阀体阀盖WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316) 球体、阀
杆
2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料
增强聚四氟乙烯、对位聚苯
适用工况
适用介质
水、蒸汽 、油品等 硝酸等腐 蚀性介质 醋酸等腐 蚀介质 水、蒸汽 、油品等 硝酸等腐 蚀
性介质
醋酸等腐蚀介质 适用温度 -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)
六、RQ911内螺纹电动球阀连接尺寸及重量
内螺纹电动球阀 结构图
公称通径 内螺纹连接 对焊连接
mm inch D E (mm) H 管螺纹G B 重量 (Kg)
尺寸(mm)
重量 (Kg)
E
D1 D2 10 3/8 10 60 157 3/8″ 95 0.34 70 10 18 0.32 15 1/2 15 75 168 1/2″ 110 0.47 75 15 24 0.48 20 3/4 20 80 170 3/4″ 110 0.68 90
20
28 0.68 25 1
25
90 180 1″ 140 1.2 100 25 34 1.2 32 11/4 32 110 185 11/4″ 140 1.9 110 32 41 1.9 40 11/2 38 125 200 11/2″ 180 2.7 128 38 49 2.7 50
2
50
144
210
2″
180
3.9
154 50
62
3.8
65 21/2 64 186 230 21/2″200 7.1 193 64 78 7.0 80 3 78 206 250 3″250 11.5 222 78 94 11.4 100 4 98 240 270 4″250 20.5 273 98 124 20。
