稳定土厂拌设备稳定土厂拌设备是一种用于室外拌制稳定土的专用设备。
稳定土是一种将普通土壤与水泥、石灰、煤渣等掺混后形成的具有一定强度和稳定性的土体材料。
稳定土在公路、铁路等交通工程以及水利工程中得到广泛应用，因此稳定土厂拌设备的重要性不言而喻。
稳定土厂拌设备通常由称重系统、搅拌系统、输送系统和控制系统组成。
称重系统用于自动精确地称量水泥、石灰、煤渣等掺合料，确保拌制过程中配料的准确性。
搅拌系统采用强制搅拌方式，通过搅拌器将配料充分混合，使之达到均匀分布和高度稳定的效果。
输送系统负责将拌好的稳定土送入搅拌车或直接装车运输。
控制系统则负责监控设备的运行状态，调节搅拌时间、搅拌速度和转数等参数，以确保稳定土的质量和效率。
稳定土厂拌设备的优点主要有以下几个方面：1. 自动化程度高：稳定土厂拌设备采用先进的自动化控制技术，只需设置好配料比例和工艺参数，设备就可以自动完成称重、搅拌和输送等工作，大大提高了生产效率和品质。
2. 搅拌效果好：稳定土厂拌设备采用强制搅拌方式，可以确保掺合料充分混合，使之达到均匀分布和高度稳定的效果。
搅拌时间、搅拌速度和转数等参数可以通过控制系统进行调节，以满足不同配方的要求。
3. 适应性强：稳定土厂拌设备可以根据不同的配方和工艺要求，自动调节搅拌时间、搅拌速度和转数等参数，以适应不同类型和要求的稳定土拌制工艺。
4. 操作简便：稳定土厂拌设备采用先进的人机界面，操作简便直观。
只需通过触摸屏或按钮进行设备的开关和参数调节等操作，即可完成拌制工作，减少了人为操作的繁琐和错误。
5. 节能环保：稳定土厂拌设备采用先进的节能技术和环保设计，降低了能耗和污染排放。
设备运行过程中可以实现资源的循环利用，减少了对环境的负面影响。
在稳定土工程中，稳定土厂拌设备的应用广泛且重要。
它不仅可以提高稳定土拌制的效率和质量，还可以节约人力和物力资源，降低工程成本和环境压力。
因此，稳定土厂拌设备在今后的发展中将继续发挥重要的作用，推动稳定土工程的进一步发展。

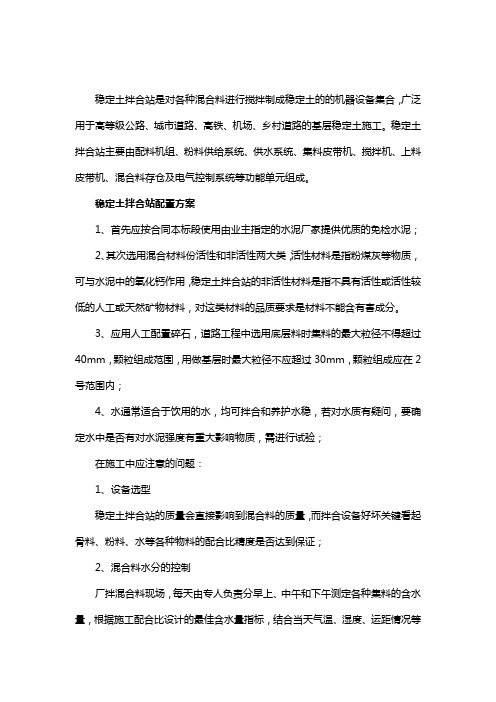

稳定土拌合站是对各种混合料进行搅拌制成稳定土的的机器设备集合，广泛用于高等级公路、城市道路、高铁、机场、乡村道路的基层稳定土施工。
稳定土拌合站主要由配料机组、粉料供给系统、供水系统、集料皮带机、搅拌机、上料皮带机、混合料存仓及电气控制系统等功能单元组成。
稳定土拌合站配置方案1、首先应按合同本标段使用由业主指定的水泥厂家提供优质的免检水泥；2、其次选用混合材料份活性和非活性两大类，活性材料是指粉煤灰等物质，可与水泥中的氧化钙作用，稳定土拌合站的非活性材料是指不具有活性或活性较低的人工或天然矿物材料，对这类材料的品质要求是材料不能含有害成分。
3、应用人工配置碎石，道路工程中选用底层料时集料的最大粒径不得超过40mm，颗粒组成范围，用做基层时最大粒径不应超过30mm，颗粒组成应在2号范围内；4、水通常适合于饮用的水，均可拌合和养护水稳，若对水质有疑问，要确定水中是否有对水泥强度有重大影响物质，需进行试验；在施工中应注意的问题：1、设备选型稳定土拌合站的质量会直接影响到混合料的质量，而拌合设备好坏关键看起骨料、粉料、水等各种物料的配合比精度是否达到保证；2、混合料水分的控制厂拌混合料现场，每天由专人负责分早上、中午和下午测定各种集料的含水量，根据施工配合比设计的最佳含水量指标，结合当天气温、湿度、运距情况等调整最佳用水量；3、混合料的运输应避免车辆的颠簸以减少混合料的离析，在气温较高、运距较远时应加盖篷布，以防止水分过多流失；4、混合料摊铺接缝处理接缝有纵向接缝和横向接缝两种，当摊铺机宽度足够时，整幅摊铺时不存在接缝问题。
应该采用2台摊铺机一前一后的同时前进进行摊铺混合料，这样可有效避免纵向接缝。
稳定土拌合站设备的标准配置：1、骨料配料供给系统:骨料斗数量：根据客户要求配备。
组合形式：多仓选配。
计量装置：称重电脑皮带秤控制形式：微机控制，通过变频器调整皮带秤的转速。
皮带：宽1000mm，电动滚筒传动。
2、粉料供给计量系统:粉料仓数量：根据客户需求配备。
稳定土拌合机组成结构哎呀，说到稳定土拌合机，很多人可能会皱眉头，心里想着这是不是个超复杂的机械东西，其实不然，真心不难理解。
咱们先别急，先来想象一下一个普通的混凝土搅拌机，大家都知道吧？它就是把各种材料搅拌在一起，直到它们合成一团。
不过，稳定土拌合机可不仅仅是个普通的搅拌机，它有些特别的地方，特别适用于路面施工啥的，特别给力。
说白了，稳定土拌合机是为了把土壤、石子、水泥这些材料按一定比例搅拌在一起，做成一块“稳稳的土”给路面加点硬气，防止它以后不牢固，容易开裂啥的。
咱得看看它的组成部分。
嗯，说白了，这机器就是由一堆部件组成的，就像个拼图，每个部件都有自己独特的“拿手绝活”。
大家想象一下，这机器得有个坚固的框架，作为它的“骨架”，就是那种用来支撑其他部件的部分，必须得结实，不然随便哪一块碰坏了，整个机器就会站不稳了。
要是没有这个骨架，剩下的零部件就成了无头苍蝇，根本起不到作用。
咱们来说说“料仓”，这是拌合机的“食槽”，就好比咱们吃饭前的碗。
料仓是用来存储各种原料的地方，像是水泥、沙子、石料啥的。
要是这个地方设计不好，倒进材料就不流畅，那可真是让人头大。
尤其是拌合机要保证材料的均匀性，不能让一部分太多，一部分太少，这样拌出来的土就不稳定，行不通。
所以，料仓设计得合理不合理，直接影响到拌合机的工作效率。
再说了，拌合机最重要的部分之一就是那个搅拌装置，想象一下你在厨房里搅拌面粉和水，搅拌机的转动要让这些东西充分融合，才不至于做出来的面团有的地方干、有的地方湿。
拌合机的搅拌装置也是如此，它的任务是让土壤、石子、水泥这些材料充分混合，搅拌得均匀，防止拌出来的土质不一致，影响施工质量。
这个搅拌装置一般是由一根很强大的轴承和几个搅拌桨组成，转起来就像车轮一样带动物料不停地“跳舞”，速度快得很，效果也特别棒。
但是，咱们得注意，稳定土拌合机可不仅仅是把东西搅拌均匀那么简单。
它的另一个亮点就是可以自动控制水泥和水的比例，按比例添加水泥，根本不用担心搅拌过量或者不够。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊前言随着公路建设的现代化发展，稳定土拌和机在性能和可靠性方面有了飞速的发展，并且在使用方面边的更加广泛用于公路、机场等底基层稳定材料的就地拌和，并切对旧路面进行铣削与破碎，做到一机多用。
本次设计在参考国内外同类型资料的基础上，并根据技术参数要求进行设计的，在设计过程中得到了指导老师展朝勇的亲切关怀和耐心指导，并且得到了同组同学的帮助与支持，在此特表示衷心的感谢。
由于我们经验不足，水平有限难免存在遗漏与不足，敬请各位老师批评指正。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章绪论1.1用途及工作对象稳定土拌和机是一种稳定材料处理机械主要用于稳定材料修筑道路、机场、城市建筑的基础层拌和施工，亦可用于土壤改良的拌和及旧路面的翻新和破碎作业，稳定土拌和机通过其工作装置——转子在道路施工现场就地完成对土壤的切削、破碎作业并将土与加入的稳定剂（乳化沥青、水泥、石灰等）搅拌均匀。
利用稳定土拌和机进行材料路拌施工由于就地取材，施工简便，成本低廉，有厂拌法不可取代的优点。
现场施工经验表明，对灰土、灰砂小颗粒等稳定材料，经过性能良好的拌和机1～2次的拌和作业，一般都可以达到质量要求。
但目前国内一些粉料撒布机的性能均不够理想，所以靠人工作业的方式完成粉料即干稳定剂的撒布，其均匀性能难达到要求，这就影响了拌和机的使用效果。
也就是说，稳定土拌和机就其本身而言，性能是可靠的。
由于配合机械的缺陷，因而就影响了该设备在路面上的使用。
相信在不久的将来，配套机械一定会得到解决，路拌法将会得到更广泛的应用。
并且随着计量精确撒布均匀的粉料撒布机械的开发和应用，路拌法将会获得更好的应用前景。
1.2国外发展水平及趋势国外稳定土拌和机发展的历程是：旋耕机代用→拖拉机或汽车改制→小功率机械传动式专用稳定土拌和→大功率全液压专用稳定土拌和机和大功率液压、机械组合式专用稳定土拌和机。
第三章稳定土厂拌设备要点第一篇：第三章稳定土厂拌设备要点稳定土厂拌设备Page 1 of 12第三章稳定土厂拌设备一、用途拌制各种以水硬性材料为结合剂的稳定混合料。
稳定土厂拌设备是专门用于拌制各种以水硬性材料为结合剂的稳定混合料的搅拌机组。
厂拌法:用厂拌设备获得稳定混合料的施工方法。
工作原理: 各种选定物料如石灰、沙石、土粒、粉煤灰等用装载机装人配料机料斗，经皮带给料机计量给出,送至皮带集料机,同时,稳定剂如石灰,水泥等粉料经气送等各种途径送进粉料存仓, 由螺旋输送机输入计量料斗，再使用粉料给料机计量给出，送至皮带集料机。
各种骨、粉料由集料机送至搅拌机拌和。
在搅拌机物料入口上部设有液体喷头，根据混合前各种物料的含水量情况，可在此使用供水系统喷加适量的水，以调整混合粉料的含水量，使之达到工程所需的要求。
在必要的情况下，可采用相应的供给系统喷淋各种不同的稳定液。
搅拌混合好的成品稳定土经上料皮带机送至混合料存仓暂存，存仓底部有可控的斗门，开启斗门向停放于存仓下的载货车卸料，然后闭斗暂存、换车二、类型及适用条件稳定土厂拌设备可以根据主要结构、工艺性能、生产率、机动性及拌和方式等进行分类。
1、按生产率大小根据生产率大小，可分为小型(生产率小于200t／h)、中型(生产率200-400t／h)、大型(生产率大于400—600t／h)和特大型(生产率大于600t／h)4种。
2、按设备拌和工艺根据设备拌和工艺可分为非强制跌落式、强制间歇式、强制连续式等3种。
非强制跌落式强制间歇式强制连续式：单卧轴、双卧轴（多）稳定土厂拌设备的组代号定义为ＷＣ，型类别中将其分为“自落式和强制式”，相应的代号定义为Ｚ和Ｑ，而特性类别却为空白，并规定其主参数代号为西南交通大学峨眉校区《现代公路施工机械》课程讲义漆俐稳定土厂拌设备Page 2 of 12 设备的生产率。
就此稳定土厂拌设备分为“自落式稳定土厂拌设备”，型号为ＷＣＺ和“强制式稳定土厂拌设备”，型号为ＷＣＱ。
稳定土厂拌设备成品贮存与卸料装置设计稳定土厂拌设备--成品贮存与卸料装置设计摘要稳定土厂拌设备存在材料级配准确、保证质量以及拌和均匀等的优点，是专用于制造利用具有水硬性能的物料作为稳定结合剂的稳定土系列搅拌装置组。
稳定土厂拌设备里，成品贮存和卸料装置是拌合设备中的最后一个环节，也是至关重要不可或缺的组成部分。
成品料贮存与卸料装置经过多年发展，技术已经相当成熟。
本次设计的主要内容是稳定土厂拌设备的整体方案论证以及成品料仓的可移动式设计。
本文根据市场调研情况，对稳定土厂拌设备的应用，优缺点和发展趋势等进行了简单地叙述。
根据拆装，运输和整体设计要求对料仓，支架等主要部件进行基本尺寸限制。
然后对成品贮存和卸料装置进行设计计算，确定出本设计整体以及各部件基本参数。
最后对设计中的零部件危险面进行了强度和刚度校核。
关键词：成品贮存；卸料装置；稳定土厂拌设备THE STABLE SOIL MIXING PLANT——PRODUCTSTORAGE AND UNLOADING DEVICEABSTRACTThe stabilized soil mixing plant has the advantages of accurate material gradation, uniform mixing and assurable quality etc. It is an integration of several differant devices, which dedicated to the production of various materials with hydraulic binders. The finished mixture storage and unloading device of stabilized soil mixing plant is the last link and vital integral part.After the development of many years, the technology of the finished material storage and unloading equipment is already quite mature. The main contents of the design is the stabilized soil mixing plant's overall program demonstration and finished silo portable design. Based on market research situation, the advantages and disadvantages, applicationsand and development trends of stabilized soil mixing plant are briefly described. According to disassembly, transportation and overall design requirements, the basic size of silos, stents and other major components are decide. Then the overall design as well as the various components’basic parameters of the finished storage and unloading device are calculated and determined. Finally the hazardous surface of components in the design are checked through strength and rigidity.Key words: the stable soil mixing plant ; product siol ; unloading device目录1绪论 (1)1.1 稳定土厂拌设备综述 (1)1.2稳定土厂拌设备的国内外研究状况及其发展趋势 (2)1.3成品贮存与卸料装置主要设计内容 (4)2稳定土厂拌设备总体尺寸结构 (5)2.1 稳定土厂拌设备的设计选型………………………………………………………. .52.2 稳定土厂拌设备基本尺寸的确定 (5)2.2.1 总体参数的确定 (5)2.2.2 装载机的选用 (6)2.2.3 配料机的基本尺寸确定 (6)2.2.4 集料输送机的基本尺寸确定 (6)2.2.5 拌制装置的基本尺寸确定 (6)2.2.6 粘接剂供应装置的基本尺寸确定 (6)2.2.7 成品料输送装置的基本尺寸确定 (6)2.2.8 成品贮存与卸料装置的基本尺寸确定 (6)3成品贮存与卸料装置的设计 (7)3.1 成品贮存与卸料装置设计综述 (7)3.2 成品料仓的设计 (8)3.2.1成品料仓的整体设计 (8)3.2.2 仓体的设计 (9)3.2.3 吊耳的设计 (15)3.2.4料仓与支架，卸料装置连接部的设计………………………………….…...1 63.2.5 加强筋的设计 (18)3.3 料仓支架的设计 (19)3.3.1 料仓支架的整体设计 (19)3.3.2 支腿的设计 (20)3.3.3 横梁的设计 (22)3.3.4 支架加强部分的设计 (23)3.4 卸料装置的设计 (24)3.4.1 卸料装置的整体设计 (24)3.4.2 卸料装置底板的设计 (24)3.4.3 卸料装置侧板的确定 (25)3.5 搅拌装置搅拌轴的设计 (26)3.6 标准件和外购件选用 (27)4 成品贮存与卸料装置的零部件强度和刚度校核 (29)4.1 销轴的强度和刚度校核 (29)4.2 螺栓紧固件强度校核 (29)5 设计小结 (30)参考文献 (31)致谢 (32)1 绪论本课题内容是设计公路基层施工用的稳定土厂拌设备。
