RGB接线图

RGB线缆与15针的VGA头子的接线方法，望高手指教VGA线制作：剥开VGA线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步RGB线缆有5芯，R、G、B红绿蓝三个颜色的线接到VGA的头子１、２、３针脚，行频线接到13针脚，场频线接到14针脚，屏蔽层的线接到绞一起接到6、7、8针脚；ＲＧＢ的线缆５芯线缆的颜色：计算机D15 VGA插头的焊接方法VGA的头子是15针。

1接红，6接红的接地；2接绿，7接绿接地；3接兰，8接兰接地；5接橙色的线；10接褐色；11接黑色；13接白色；14接黄色；外壳接屏蔽线。

1 视频输入(红)2 视频输入(绿)3 视频输入(蓝)4 与10连接5 接地6 视频接地(红) 7 视频接地(绿) 8 视频接地(蓝) 9 空10 逻辑接地11 与10连接12 串行数据线13 水平同步14 垂直同步15 数据时钟线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)作者：佚名来源：本站整理发布时间：2009-5-3 23:07:10 [收藏] [评论]视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-S ub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

1.安全开关接线
2.蜂鸣器接线
3.电流计接线
4.GPS接线-GPS箭头要跟飞控箭头一致。

5.RGB LED扩展板接线
RGB USB LED扩展板对应的I2C线和USB线接到飞控的I2C口和USB口。

6.接收机接线
1.PWM接法
PPM编码器的作用是把遥控器接收机的PWM信号转换为PPM，所以遥控器要设置为PWM模式，不能其他模式。

2.PPM接法
把遥控器设置为PPM模式，然后接到飞控的RC_IN接口
3.SBUS接法
把遥控器设置为SBUS模式，然后接到飞控的RC_IN接口。

注意：很多人以为SBUS接收机是插到飞控的SBUS接口，插到SBUS后发现接收机的灯不亮。

这是错误的接法。

因为飞控的SBUS接口是输出口，不是输入口。

只有RC_IN才是接收机的插入口。

这点很多人都搞错了。

所以不管是PPM还是SBUS模式，接收机都插到飞控的RC_IN接口。

7.电调接线
注意排针最上面是负极，这个跟接收机不同，接收机最上面是信号，这点要注意。

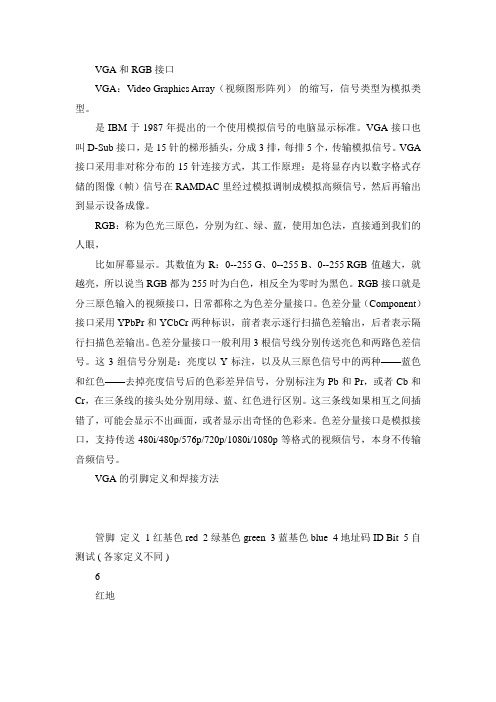

VGA和RGB接口VGA：Video Graphics Array（视频图形阵列）的缩写，信号类型为模拟类型。

是IBM于1987年提出的一个使用模拟信号的电脑显示标准。

VGA接口也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。

VGA 接口采用非对称分布的15针连接方式，其工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备成像。

RGB：称为色光三原色，分别为红、绿、蓝，使用加色法，直接通到我们的人眼，比如屏幕显示。

其数值为R：0--255 G、0--255 B、0--255 RGB值越大，就越亮，所以说当RGB都为255时为白色，相反全为零时为黑色。

RGB接口就是分三原色输入的视频接口，日常都称之为色差分量接口。

色差分量（Component）接口采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。

色差分量接口一般利用3根信号线分别传送亮色和两路色差信号。

这3组信号分别是：亮度以Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。

这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。

色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。

VGA的引脚定义和焊接方法管脚定义 1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 )6红地7 绿地 8 蓝地9 保留 ( 各家定义不同 )10 数字地 11 地址码 12 地址码 13 行同步 14 场同步15地址码 ( 各家定义不同 )选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线脚 10 棕线脚 11 黄线脚 13 白线脚 14 外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

VGA线的接法及VGA转RGB线的接法VGA线的接法及VGA转RGB线的接法在实际施工中，视频处理系统中，由VGA转换为RGB或是由RGB转换为VGB的接法都常见。

这里，主要了解两种接入方式的焊接方式：首先我们要清楚VGA线的焊接方法。

VGA视频的接入采用15针的D形头，分为公母插头。

这里提供2种焊接方法：1、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚可空脚5脚可空脚6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，可空脚10脚行同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黑色地线（屏蔽层）11脚场同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黄色地线（屏蔽层）12脚可空脚13脚行同步，黑色芯线14脚场同步，黄色芯线15脚可空脚外壳接地这种焊法方式将VGA接头的线随把另外一头转换为RGB的接头。

而不用改动任何针脚。

2、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚地址码，自定义色线5脚地址码，自定义色线6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，地址码，自定义色线10脚数字信号控制，自定义色线11脚地址码，自定义色线12脚地址码，自定义色线13脚行同步，自定义色线14脚场同步，自定义色线15脚地址码，自定义色线外壳接地自定义的色线不可重复焊接。

VGA线转RGB线的焊接：RBGHV线 D15 线（VGA）BNC接头1,红基色红线的芯线脚 1红线的屏蔽线脚 6BNC接头2，绿基色绿线的芯线脚 2绿线的屏蔽线脚 7BNC接头3，蓝基色蓝线的芯线脚 3蓝线的屏蔽线脚 8BNC接头4，行同步黑线的芯线脚 13黑线的屏蔽线脚 10BNC接头5，场同步黄线的芯线脚 14黄线的屏蔽线脚 11地 D15 端壳与此主题相关图片如下：补充：视频信号能不能简单用万用表来测量？摄像机输出的视频信号，从时间波形特性看，属于随机信号波形，从频率域分析包含有0-6M各种频率成分，但随着拍摄的场景不同，各种频率分量都是随机变化的。

管脚定义线01 红基色 red 红线的芯线02 绿基色 green 绿线的芯线03 蓝基色 blue 蓝线的芯线04 地址码 ID Bit 黑05 自测试 ( 各家定义不同 ) 紫06 红地红线的屏蔽线07 绿地绿线的屏蔽线08 蓝地蓝线的屏蔽线09 保留 ( 各家定义不同 ) 灰10 数字地粉11 地址码棕12 地址码橙13 行同步黄14 场同步白15 地址码 ( 各家定义不同 ) 红在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地。

RGB三色LED摘要：本设计使用msp430单片机作为主控芯片，由于红绿蓝三原色理论上可以搭配出自然界所有的颜色，因此通过调节电位器或者改变输入声音的频率两种方式改变R、G、B三路PWM信号占空比，从而使LED显示出不同的颜色。

一、系统方案及硬件电路设计1、电源设计本系统需正负5V供电，+5直接采用launchpad单片机开发板上USB的5V 电源即可，-5V电源则需通过+5V电源变换得到，本设计采用TI公司的MC34063电源芯片实现。

其电路图如下：图1 正负电源电路的设计2、音乐控制LED颜色变化电路设计采用咪头作为检测声音输入的传感器，滤去直流分量后，经过放大滤波之后即可得到声音信号，由于乐曲中音阶的频率基本都在1500Hz以下，因此只需设计一级低通滤波器即可。

最后再将声音信号送予比较器和适当的基准电压比较即可得到方波信号，由单片机的捕获模块进行采集得到频率，经过一定的RGB算法最终得到三路PWM信号的占空比，使LED显示不同的颜色。

其中运放采用TI公司的NE5532高性能低噪声双运算放大器，比较器采用TI公司的LM311差动比较器。

图2 声音信号前级放大电路图3 声音信号低通滤波电路及后级放大电路图4 比较器电路3、电位器控制LED颜色变化电路设计电路采用电位器分压的电路，通过单片机内部AD采集电压并根据一定的RGB算法最终得到三路PWM信号的占空比，使LED显示不同的颜色。

二、系统软件流程图及说明1、程序流程图开始模式选择开关是否按下内部AD 采集电压捕获模块测方波频率RGB算法输出方波Y N附录模块的输入和输出接口定义说明：序号丝印名称方向功能1 Rec_OUT INPUT 比较器输出方波信号2 PWM_R OUTPUT 红色LED的PWM信号3 PWM_G OUTPUT 绿色LED的PWM信号4 PWM_B OUTPUT 蓝色LED的PWM信号5 switch INPUT 模式选择开关6 V_adj INPUT 电位器调节颜色的电压输入。

RGB头的焊接方法（转）我们在使用投影机等设备时，其RGB接头大多需要人工焊接。

接头多、难焊。

弄不好要么没信号，要么出现色差，怎么做RGB头呢。

下面我把如何焊接RGB头的方法介绍给大家，希望大家在实际工作中有所用处。

按照RGB接头（15HD）的标准，各引脚的定义如下：1PIN ——Red 红基色2PIN ——Green 绿基色3PIN ——Blue 蓝基色4PIN ——ID Bit 地址码5PIN ——N/C 自测试 ( 各家定义不同 )6PIN ——R.GND 红地7PIN ——G.GND 绿地8PIN ——B.GND 蓝地9PIN ——No.Pin 保留 ( 各家定义不同 )10PIN——GND 数字地11PIN——ID Bit 地址码12PIN——ID Bit 地址码13PIN——H Sync 行同步14PIN——V Sync 场同步15PIN——N/C 地址码 ( 各家定义不同 )其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

标准15针RGB头显示接口定义及焊接方法 <图>计算机D15 RGB插头的焊接方法：选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头红线的芯线：脚 1 、红线的屏蔽线：脚 6绿线的芯线：脚 2 、绿线的屏蔽线：脚 7蓝线的芯线：脚 3 、蓝线的屏蔽线：脚 8黑线：脚 10、棕线：脚 11 、黄线：脚 13 、白线：脚 14 、外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
