励磁系统一、励磁系统的主要作用励磁系统的主要作用有：1）根据发电机负荷的变化相应的调节励磁电流，以维持机端电压为给定值；2）控制并列运行各发电机间无功功率分配；3）提高发电机并列运行的静态稳定性；4）提高发电机并列运行的暂态稳定性；5）在发电机内部出现故障时，进行灭磁，以减小故障损失程度；6）根据运行要求对发电机实行最大励磁限制及最小励磁限制。
二、无励磁机的励磁方式1）、在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。
自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点。
自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器。
这种互感器的作用是在发生短路时，给发电机提供较大的励磁电流，以弥补整流变压器输出的不足。
这种励磁方式具有两种励磁电源，通过整流变压器获得的电压电源和通过串联变压器获得的电流源。
无刷励磁系统组成：一般有永磁副励磁机（或串复励系统）、主励磁机和自动电压、频率调节器三部分组成。
无刷励磁系统简介：无刷励磁系统的永磁副励磁机是一台单项同步发电机，磁极在转子上，机身为永久磁钢，输出的感应电流经自动电压调节器调节后供给主励磁机。
主励磁机采用旋转式三相同步发电机，即转子为电枢，定子为磁场的同步发电机。
硅整流器安装在与主轴一同旋转地圆盘上。
这样，交流励磁机电枢产生的交流电势，经过硅整流器件作交直流后，直接通过导电杆进入主发电机转子的励磁绕组。
因为交流励磁机的三相交流绕组、整流装置、发电机磁场都在同一旋转轴上，故不再需要滑环和碳刷—故称无刷励磁。
无刷励磁机头上的2个碳刷的作用：滑环上的碳刷是测转子的励磁电压，也接到转子接地保护装置的。
电除尘器的工作原理是一种烟气净化设备，它的工作原理是：烟气中灰尘尘粒通过高压静电场时，与电极间的正负离子和电子发生碰撞而荷电（或在离子扩散运动中荷电），带上电子和离子的尘粒在电场力的作用下向异性电极运动并积附在异性电极上，通过振打等方式使电极上的灰尘落入收集灰斗中，使通过电除尘器的烟气得到净化，达到保护大气，保护环境的目的。
励磁系统操作说明
1、零起升压：
①将励磁面板试验按钮按下，即进入手动调节模式；
②按面板的增减按钮，改变Vg的给定值，Vg范围为2100至
13000（也可通过Ⅰ、Ⅱ机切换按钮使Vg给定值下降到达所
需建压值）；
③调节好给定值后，合上灭磁开关，退灭磁，投上起励电源，
按起励机组会建压到所设的Vg给定值；
④到达给定值后，可通过增减磁调节机端电压的大小，范围
2100到13000此时零起升压过程完成。
2、正常的建压起励流程：
①此时可将试验按钮退出，Vg给定值会恢复到额定的105000.
②此时退灭磁起励，机端电压会自动建压额定值；
3、带厂变时注意问题：
①正常建压到额定后，按下试验按钮，进入到手动状态带厂变
压器；
②此时并网灯是不会亮的，因断路器的位置信号被取掉手动短
接起来。
4、运行中注意问题：
①双机切换时,要仔细观察。
一、二机的控制角ak是否在相同，
相差不大时才能切换（一般正常情况下不做切换）。
②建压时观察风机有没有启动，若未启动，应立即手动启动。
③检查风机的风向朝上。
④运行时观察励磁电流是否波动很大，若来回摆动则应灭磁处
理。
⑤注意桥后方的阻容保护回路，防止因虚焊而引起打火的现象。
若发现，停下来焊机焊接一下即可。
励磁系统是同步发电机的稳定运行的重要组成部分,其主要任务是通过调节励磁绕组的电流来调节发电机转子电流电压来控制发电机机端电压,满足发电机正常发电的需要,同时控制发电机组间无功功率的合理分配,提高同步发电机并列运行的稳定性,可靠性。
同步发电机的励磁系统主要由功率单元和调节器（装置）两大部分组成。
维持机端电压在发电机正常运行情况下,励磁调节装置应维持发电机端电压或主变压器高压侧电压在给定水平。
当发电机负荷变化时,要保证发电机的端电压为给定值则必须调节励磁。
励磁系统主要任务1 .维持发电机机端电压在给定水平；2 .控制无功功率的分配；3提高同步发电机并联运行的稳定性；4提高电力系统继电保护装置动作准确性；5 .快速灭磁。
维持机端电压在发电机正常运行情况下,励磁调节装置应维持发电机端电压或主变压器高压侧电压在给定水平。
当发电机负荷变化时,要保证发电机的端电压为给定值则必须调节励磁。
从发电机简化相量图可知：Eq = Uf+jLXd其中，Eq-发电机空载电势；Uf-发电机机端电压Uf-发电机定子电流；Xd-发电机同步电抗。
由上式可知,在发电机空载电势Eq恒定的情况下,发电机机端电压Uf 会随发电机定子电流If增加而降低,随发电机定子电流If降低而增加。
要保证发电机的机端电压Uf恒定,必须随发电机负荷电流的增加或减小而增加或减小发电机的空载电势Eq o而Eq是发电机励磁电流IL的函数,若不考虑饱和,则空载电势Eq和励磁电流IL成正比。
故在发电机运行中,随着发电机负荷电流变化,发电机的端电压也将随之变化,要使发电机的机端电压维持在给定水平,需要通过励磁装置的调节作用启动增加或减少励磁电流。
无功功率分配当发电机并列于电力系统运行时,它输出的有功取决于原动机输入的机械功率,而输出的无功则与发电机的励磁电流有关,实际运行中,发电机并列运行的母线不会是无穷大母线,这时改变发电机励磁会使发电机机端电压和无功功率都发生变化,但端电压变化较小,而无功功率会有较大的变化。
发电机励磁系统培训一、介绍发电机励磁系统是发电机的重要组成部分，其作用是在发电机工作时提供稳定的励磁电流，以保证发电机的正常运行。
励磁系统的性能对发电机的输出电压和稳定性有着重要的影响。
因此，加强对发电机励磁系统的培训和学习是非常必要的。
二、励磁系统的基本原理1. 励磁系统的作用励磁系统是产生发电机磁场所需要的设备和电路，它的主要作用是通过控制发电机励磁电流的大小和方向，来调节发电机的输出电压和频率，保证发电机的正常运行。
2. 励磁系统的组成（1）励磁电源：通常是直流励磁发电机或励磁变压器；（2）励磁回路：主要包括励磁绕组、励磁电抗器、励磁保护装置等部分；（3）励磁控制系统：包括励磁自动调节装置、励磁手动控制装置等。
3. 励磁系统的原理励磁系统的原理是通过改变励磁绕组的励磁电流，来改变发电机的磁场强度，从而控制输出电压和频率。
励磁系统的自动调节装置通过监测发电机的输出电压和频率，自动调节励磁电流的大小和方向，以保证发电机的稳定运行。
三、励磁系统的故障与维修1. 励磁系统的常见故障（1）励磁电源故障：包括励磁发电机跳闸、励磁变压器故障等；（2）励磁回路故障：包括励磁绕组短路、励磁电抗器故障等；（3）励磁控制系统故障：包括励磁自动调节装置失效、励磁手动控制装置故障等。
2. 励磁系统的维修方法对于励磁系统的故障，需要及时调查原因，并采取相应的维修措施。
一般来说，可以采用以下方法：（1）励磁电源故障的维修：先检查电源供电是否正常，然后对设备进行检修或更换；（2）励磁回路故障的维修：根据故障现象，逐一检查和维修励磁回路中的各个组成部分；（3）励磁控制系统故障的维修：检查励磁控制系统的电气连接、控制元件是否正常，进行必要的维修和调试。
四、励磁系统的运行与维护1. 励磁系统的运行励磁系统的运行对发电机的输出电压和频率有着重要的影响。
为保证发电机的正常运行，励磁系统需要及时调查、监测和维护。
在运行过程中，需关注励磁电源的输出电压和电流是否在正常范围内，励磁回路中的绕组和电抗器是否有异常发热现象等。
发电部培训专题（发电机的励磁系统）（因为目前我公司的励磁系统的资料还没有到，该培训资料还是不全面的，其间还有许多不足之处希望大家批评指正）我厂励磁系统采用的是机端自并励静止励磁系统，全套引入ABB公司型号为UNITROL5000励磁系统。
发电机励磁系统能够满足不超过额定励磁电压和额定励磁电流倍情况下的连续运行。
励磁系统具有短时间过负荷能力，励磁强励倍数为2倍，允许强励时间为20秒，励磁系统强励动作值为倍的机端电压值。
我厂励磁系统可控硅整流器设置有备用容量，功率整流装置并联支路为5路。
当一路退出运行后还可以满足强励及额定励磁电压和额定励磁电流倍情况下的连续运行工况；当两路退出运行时还可以满足额定励磁电压和额定励磁电流倍情况下的连续运行工况，但闭锁强励功能。
5路整流装置均设有均流装置，均流系数不低于95%。
整流柜冷却风机有100%的额定容量，其通风装置有两路电源供电并可以自动进行切换。
任意一台整流柜或风机有故障时，都会发生报警。
每一路整流装置都设有快速熔断器保护。

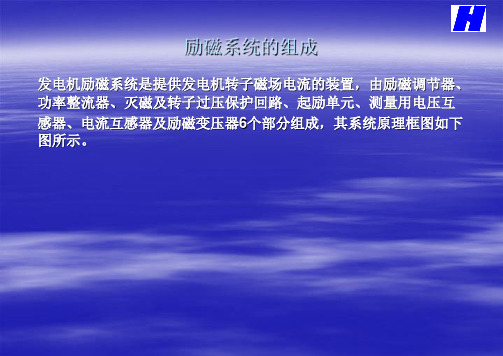

我厂励磁系统主要包括：励磁变、励磁调节器、可控硅整流器、起励和灭磁单元几个部分。
如图所示：我厂励磁变采用三相油浸式变压器，其容量为7500KV A，变比为，接线形式为△/Y5形式，高压侧每相有3组CT ，其中两组分别提供给发变组保护A、C柜，另一组为测量用。
低压侧设有三组CT其中两组分别提供给发变组保护A、C柜，另一组为备用。
高压侧绝缘等级是按照35KV设计的，它设有静态屏蔽装置。
我厂励磁调节器采用的是数字微机型，具有微调节和提高暂态稳定的特性。
励磁调节器设有过励限制、过励保护、低励限制、电力系统稳定器、过激磁限制、过激磁保护、转子过电压和PT断线保护单元。
自动调节器有两个完全相同而且独立的通道，每个通道设有独立的CT、PT稳压电源元件。
两个通道可实现自动跟踪和无扰动切换。
单通道可以完全满足发电机各种工况运行。
自动调节器具备以下4种运行方式：机端恒压运行方式、恒励磁电流运行方式、恒无功功率运行方式、恒功率因数运行方式。
励磁系统培训讲义供给同步发电机励磁电流的电源及其附属设备统称为励磁系统。
它一般由励磁功率单元和励磁调节器两个主要部分组成。
1、发电机励磁系统励磁功率单元向同步发电机转子提供励磁电流；而励磁调节器则根据输入信号和给定的调节准则控制励磁功率单元的输出。
励磁系统的自动励磁调节器对提高电力系统并联机组的稳定性具有相当大的作用。
尤其是现代电力系统的发展导致机组稳定极限降低的趋势，也促使励磁技术不断发展。
同步发电机的励磁系统主要由功率单元和调节器（装置）两大部分组成。
其中励磁功率单元是指向同步发电机转子绕组提供直流励磁电流的励磁电源部分，而励磁调节器则是根据控制要求的输入信号和给定的调节准则控制励磁功率单元输出的装置。
由励磁调节器、励磁功率单元和发电机本身一起组成的整个系统称为励磁系统控制系统。
励磁系统是发电机的重要组成部份，它对电力系统及发电机本身的安全稳定运行有很大的影响。
2、同步发电机励磁系统的形式2.1、发电机获得励磁电流的几种方式2.1.1、直流发电机供电的励磁方式这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。
2.1.2、交流励磁机供电的励磁方式现代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度，交流励磁机通常采用100——2 00HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。
发电机励磁系统培训教材一、引言在现代电力系统中，发电机励磁系统起着至关重要的作用。
它不仅影响着发电机的运行稳定性和可靠性，还对整个电力系统的电能质量和运行经济性有着重要影响。
因此，深入了解和掌握发电机励磁系统的工作原理、组成结构和运行维护知识，对于电力系统的运行和管理具有重要意义。
二、发电机励磁系统的基本原理发电机励磁系统的主要作用是为发电机的磁场提供直流电流，从而建立发电机的电压。
其基本原理是基于电磁感应定律，即通过在发电机的转子绕组中通入直流电流，产生一个恒定的磁场，当发电机的转子旋转时，定子绕组中就会感应出交流电压。
为了维持发电机端电压的稳定，励磁系统需要根据发电机输出电压、电流和功率因数等参数的变化，自动调节励磁电流的大小，以保证发电机在不同的运行工况下都能输出稳定的电压。
三、发电机励磁系统的组成结构发电机励磁系统通常由励磁电源、励磁调节器、励磁功率单元和灭磁装置等部分组成。
1、励磁电源直流励磁机：早期的励磁电源，结构简单，但维护工作量大，性能逐渐被淘汰。
交流励磁机：通过整流装置将交流电源转换为直流电源，性能相对稳定。
静止励磁系统：直接从发电机端获取交流电源，经过励磁变压器降压和整流装置整流后供给励磁绕组，具有响应速度快、结构简单等优点。
2、励磁调节器测量比较单元：负责测量发电机的端电压、电流等参数，并与给定值进行比较，得出偏差信号。
综合放大单元：对偏差信号进行放大和综合处理，以提高调节的精度和稳定性。
移相触发单元：根据综合放大单元的输出信号，控制整流装置的触发角，从而调节励磁电流的大小。
3、励磁功率单元可控硅整流装置：将交流电源转换为直流电源，其性能直接影响励磁系统的输出特性。
灭磁开关：在发电机故障或停机时，迅速切断励磁电流，保护发电机和励磁系统。
4、灭磁装置灭磁电阻：用于消耗发电机磁场中的能量，实现快速灭磁。
灭磁开关：与灭磁电阻配合使用，完成灭磁过程。
四、发电机励磁系统的运行方式1、恒励磁电流运行方式在这种方式下，励磁电流保持恒定，不随发电机端电压和负载的变化而改变。
