煅烧煤系高岭石的相转变

煅烧温度对高岭土矿物相组成的影响高岭土是一种重要的工业矿石，广泛应用于陶瓷、建筑材料、化妆品等领域。

高岭土的矿物相组成对其性质与用途有着重要影响。

煅烧是高岭土加工中的一项关键步骤，可以通过调节煅烧温度来改变高岭土的矿物相组成，进而调控其性能。

本文将探讨煅烧温度对高岭土矿物相组成的影响。

高岭土是一种由细粒状的硅酸盐矿物组成的黏土矿物。

主要矿物有石英、长石和高岭石。

高岭石是高岭土中含量最高的矿物，其化学组成为二氧化硅和三氧化二铝。

煅烧是通过加热高岭土使其发生物理和化学变化的过程。

煅烧温度对高岭土矿物相组成的影响主要表现在以下几个方面。

首先，煅烧温度会影响高岭石的晶形结构。

高岭石在煅烧过程中会发生晶格调整和相转变。

当煅烧温度较低时，高岭石中的水分分子和结构中的铝氧四面体相互作用较大，使得高岭石保持较完整的层状结构。

随着煅烧温度的升高，高岭石层间的水分分子开始脱离，铝氧四面体也发生位移，导致高岭石层状结构的破坏和塌陷。

因此，较低温度下煅烧的高岭土样品中高岭石晶体较完整，晶格结构较稳定，而较高温度下煅烧的高岭土样品中高岭石晶体结构较破碎，晶格结构较不稳定。

其次，煅烧温度对高岭土中石英和长石的含量和结构也有影响。

高岭土中的石英和长石是主要的辅助矿物。

煅烧温度的升高会促使高岭土中的石英和长石发生相应的晶体调整和减少。

煅烧温度较低时，高岭土中的石英和长石相对含量较高，晶体相对完整。

随着煅烧温度的升高，石英和长石的含量逐渐减少，晶体结构也随之发生变化。

煅烧温度过高时，石英和长石晶体进一步破坏，质量减少。

此外，煅烧温度还会影响高岭土中其他次生矿物的形成与相对含量。

高岭土煅烧过程中，除了石英、长石和高岭石外，还可能生成其他次生矿物相，如贝壳岩、莫来石、辉石等。

煅烧温度较低时，次生矿物相对含量较低。

随着煅烧温度的升高，次生矿物相对含量逐渐增加。

煅烧温度较高时，次生矿物相的生成可能达到最大。

最后，煅烧温度还会影响高岭土的物理和化学性质。

高岭土结构在煅烧过程中的变化高岭土结构在煅烧过程中的变化脱羟、脱水反应是高岭土煅烧过程中发生的主要化学变化。

以上所有特征可以表明，从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。

对煅烧高岭土的晶体结构、化学活性的变化、热力学特征以及煅烧后高岭土理化性能的变化进行研究测试，结果表明，高岭土的S04大量分解，煅烧后高岭土中S03含量降低，煅烧温度在500℃以前时，高岭土晶体结构几乎保持不变，煅烧温度达到550℃时，高岭土晶体结构遭到比较严重的破坏。

650℃时，高岭土特征衍射峰几乎全部消失，高岭土结构遭到完全破坏。

煅烧温度在750℃．950℃之间时，高岭土开始转变为无定型的偏高岭土。

从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。

研究发现，煅烧到550℃时，高岭土脱羟化，脱羟化后的高岭土活性强，更易与有机硅烷反应，550℃煅烧高岭土理化性能优越，符合进一步改性的需求。

高岭土的差热热重分析如图4—3所示。

分析DTA曲线可知：在100℃、150℃、200℃均出现小的吸热谷，这都可以归因于高岭土脱水。

其中，煅烧温度为80℃时，高岭土脱去表面吸附水；煅烧温度达到150℃时，内层吸附水脱出，这些吸附水未与高岭土结合成键，故而容易脱出；温度继续升高达到200℃以上时，高岭土层间的插层水脱出，由于其与高岭土结合形成氢键，因而需要较高煅烧温度才能脱出。

从TG曲线也可以反映相应的失重情况，失重情况与吸热情况基本一致。

从400℃．600℃，DTA曲线显示出显著地吸热谷，TG也曲线急剧下降，变化显著，高岭土失重量达到20％，这可以归因于高岭土结构水的完全消失和羟基脱去，高岭土结构遭到严重破坏。

这说明高岭土内部结构水的含量远远大于吸附水，在图4．2的红外谱图变化中也有相似反映。

在此温度区间，由于结构水的完全脱出，高岭土也发生很大程度的相变，因此吸热最为明显。

煅烧高岭土的烧结机制分析高岭土是一种重要的无机非金属材料，具有良好的耐高温性能和化学稳定性。

煅烧高岭土是指将其加热至一定温度，使其颗粒内部发生结合和硬化的过程。

煅烧过程中，高岭土中的水分和有机物会被逐渐排出，同时晶体结构也会发生变化，从而形成烧结的产品。

煅烧高岭土的烧结机制主要包括物理变化和化学反应两个方面。

首先，物理变化是煅烧过程中最直观的表现之一。

高岭土在加热过程中，水分会逐渐蒸发，使得颗粒内部变得干燥，从而改变颗粒的晶体结构。

此外，高岭土中的有机物也会在高温下燃烧或分解，进一步减少在颗粒中的存在。

其次，煅烧过程中的化学反应对于高岭土的烧结非常关键。

高岭土主要成分是高岭石，化学式为Al2Si2O5(OH)4，煅烧过程中会发生硬化和结合反应。

在高温下，高岭石晶体中的水分和羟基会逐渐排除，形成氧化铝（Al2O3）和二氧化硅（SiO2）的晶体相。

这些晶体相在高温下会相互融合，使得高岭土颗粒之间结合更加牢固。

煅烧温度是影响煅烧高岭土烧结机制的重要因素。

在煅烧的早期阶段，煅烧温度较低，高岭土表面开始逐渐失去水分，颗粒内部的水分则仍然存在。

到达一定温度后，高岭土表面的水分已经完全蒸发，颗粒内部水分开始释放。

然而，如果煅烧温度过高，会导致高岭土中的氧化铝和二氧化硅发生过度烧结，使得颗粒之间的结合不均匀或者产生晶粒破裂。

因此，选择适当的煅烧温度是保证高岭土烧结质量的关键因素之一。

除了煅烧温度，煅烧时间也会对高岭土的烧结机制产生影响。

在煅烧初期，煅烧时间较短，高岭土内部的物质排除速度较慢，颗粒之间的结合力较弱。

但是随着煅烧时间的延长，高岭土颗粒内部的水分和有机物会被逐渐排除，颗粒之间的结合变得更加牢固。

然而，如果煅烧时间过长，会导致颗粒内部的晶体相过度生长，超过了最佳结合状态，从而影响烧结质量。

在实际应用中，为了进一步优化高岭土的烧结机制，可以采用一些辅助措施。

例如，在煅烧过程中可以添加一些助熔剂，如氧化钠（Na2O）或者氟化钙（CaF2），以提高烧结温度和结合强度。

煅烧高岭土的矿物相演化过程研究概述煅烧高岭土是一种经济、实用的工业过程，旨在通过高温处理来改变高岭土的物化性质，以满足不同行业的需求。

研究高岭土在煅烧过程中的矿物相演化过程，对于优化生产过程、改善产品性能具有重要意义。

背景高岭土是一种含有高量的二氧化硅和三氧化二铝的粘土矿物。

在高温下，高岭土的结构和成分可能发生变化，从而影响其性质和用途。

因此，深入研究煅烧高岭土的矿物相演化过程对于理解其热解机理和控制产品质量至关重要。

研究方法煅烧高岭土的矿物相演化过程可以通过多种研究方法进行探究。

以下是一些常用的研究方法：1. X射线衍射（XRD）：通过分析煅烧高岭土的X射线衍射图谱，可以确定不同温度下的矿物相组成和相对含量。

这可以帮助确定热解反应的机理和矿物相的转变路径。

2. 热重分析（TGA）：热重分析可测量煅烧高岭土的热解行为，包括热分解产物的释放温度和重量损失。

通过分析热解曲线，可以评估不同温度下矿物相的分解和形成动力学过程。

3. 扫描电子显微镜（SEM）：SEM可以观察高岭土颗粒和矿物相的表面形貌，并提供有关高岭土的微观特征和热解过程中的相互作用的信息。

4. 红外光谱（IR）：通过红外光谱分析，可以确定高岭土的官能团变化和结构演化。

这对于研究热解过程中有机和无机物质的变化非常重要。

煅烧过程中的矿物相演化煅烧高岭土的矿物相演化过程是一个复杂的过程，涉及多个矿物相的相互作用和转变。

以下是一些常见的煅烧过程中矿物相演化的简要概述：1. 高岭石矿物晶体的退火：高岭土中的高岭石矿物是其主要成分之一。

在高温下，高岭石矿物会经历晶格退火和脱水等过程，进而转变为金红石、脱水高岭石等相。

2. 高岭石矿物的溶解和再结晶：部分高岭土中的高岭石矿物可能溶解于煅烧过程中释放的气体和液体相中，然后在结晶核的引导下重新结晶。

这一过程可能导致高岭土的颗粒形态改变，进而影响产品的物理性能。

3. 煅烧生成的新矿物：除高岭石矿物外，煅烧过程中可能产生一些新的矿物相。

高岭土结构在煅烧过程中的变化脱羟、脱水反应是高岭土煅烧过程中发生的主要化学变化。

以上所有特征可以表明，从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。

对煅烧高岭土的晶体结构、化学活性的变化、热力学特征以及煅烧后高岭土理化性能的变化进行研究测试，结果表明，高岭土的S04大量分解，煅烧后高岭土中S03含量降低，煅烧温度在500℃以前时，高岭土晶体结构几乎保持不变，煅烧温度达到550℃时，高岭土晶体结构遭到比较严重的破坏。

650℃时，高岭土特征衍射峰几乎全部消失，高岭土结构遭到完全破坏。

煅烧温度在750℃．950℃之间时，高岭土开始转变为无定型的偏高岭土。

从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。

研究发现，煅烧到550℃时，高岭土脱羟化，脱羟化后的高岭土活性强，更易与有机硅烷反应，550℃煅烧高岭土理化性能优越，符合进一步改性的需求。

高岭土的差热热重分析如图4—3所示。

分析DTA曲线可知：在100℃、150℃、200℃均出现小的吸热谷，这都可以归因于高岭土脱水。

其中，煅烧温度为80℃时，高岭土脱去表面吸附水；煅烧温度达到150℃时，内层吸附水脱出，这些吸附水未与高岭土结合成键，故而容易脱出；温度继续升高达到200℃以上时，高岭土层间的插层水脱出，由于其与高岭土结合形成氢键，因而需要较高煅烧温度才能脱出。

从TG曲线也可以反映相应的失重情况，失重情况与吸热情况基本一致。

从400℃．600℃，DTA曲线显示出显著地吸热谷，TG也曲线急剧下降，变化显著，高岭土失重量达到20％，这可以归因于高岭土结构水的完全消失和羟基脱去，高岭土结构遭到严重破坏。

这说明高岭土内部结构水的含量远远大于吸附水，在图4．2的红外谱图变化中也有相似反映。

在此温度区间，由于结构水的完全脱出，高岭土也发生很大程度的相变，因此吸热最为明显。

530℃以后，TG失重曲线几乎不发生变化，但是DTA曲线吸热，这是高岭土相变所致，并且与XRD测试结果一致。

煅烧高岭土的矿物相与微观形貌研究高岭土是一种重要的非金属矿石资源，具有丰富的储量和多样的应用价值。

煅烧是高岭土加工过程中的关键步骤之一，对高岭土的矿物相和微观形貌进行研究有助于了解高岭土的结构特征和性能变化规律，为高岭土的开发利用提供科学依据。

高岭土由三叠系含铝硅酸盐矿物——硅藻土为主要成分构成，其主要矿物相有蒙脱石、伊利石、高岭石等。

在煅烧过程中，高岭土发生了一系列的物理、化学变化，矿物相的转变和微观形貌的改变成为研究的重点。

煅烧过程中，高岭土原始矿物相在高温环境中发生相变。

最常见的是高岭石的矿物相转变为氧化铝。

随着温度的升高，高岭土中的结晶水分子逐渐脱除，晶格发生改变，矿物相发生转变。

在800-900摄氏度之间，高岭石开始分解，析出三水铝酸盐，进一步升高温度，高岭石转变为二水铝酸盐，再经过1000摄氏度左右的高温处理，高岭石转变为氧化铝。

研究发现，煅烧条件对高岭土的矿物相转变和微观形貌改变有重要影响。

温度、时间、气氛等因素都会对煅烧过程中获得的产物造成影响。

高温、长时间煅烧会导致高岭石完全转变为氧化铝，并且晶粒尺寸增大。

同时，气氛对煅烧后的高岭土的物相和形貌也有很大影响。

在氮气气氛下煅烧所得的高岭土主要为多晶氧化铝，而在空气气氛下煅烧所得的高岭土则为含有少量α-Al2O3的物相。

除了矿物相的转变，煅烧还会对高岭土的微观形貌产生影响。

原始高岭土的微观形貌为层状结构，随着温度的升高，高岭石层状结构逐渐破坏，形成颗粒状、孔隙状、纤维状等不同形貌的氧化铝。

煅烧时间的延长会使得高岭土的微观形貌更加粗糙，并且可形成一定数量的孔隙。

此外，外加助剂和掺杂元素也会对高岭土的微观形貌产生影响，例如添加钇元素会使得高岭土晶粒变大，颗粒尺寸增大。

高岭土的矿物相和微观形貌对其性能和应用具有重要影响。

煅烧后的高岭土具有较高的晶体度和比表面积，这使得其具有优异的吸附、催化和分离性能。

煅烧后的高岭土多孔结构增大了其比表面积和孔隙容积，提高了高岭土的吸附能力。

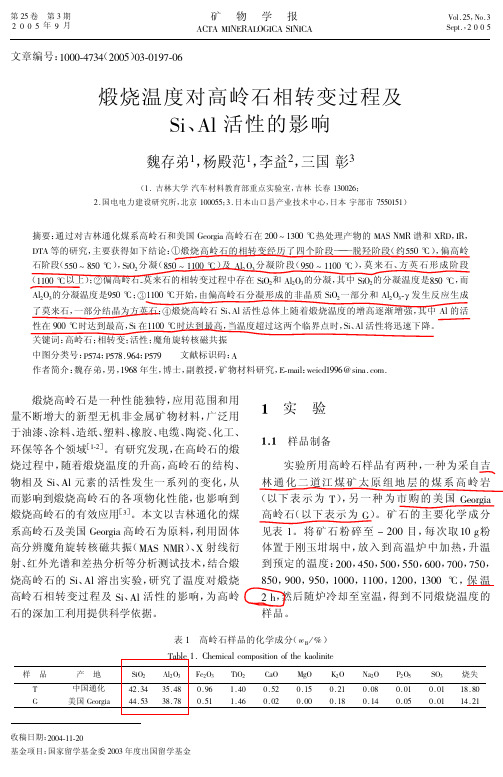

第33卷第1期硅酸盐学报Vol.33,No.1 2005年1月J OURNAL OF TH E C HI NE SE CE RAMIC SOCIETY January,2005简报煅烧煤系高岭石的相转变魏存弟1,2,马鸿文1,杨殿范2,李益2,三国彰3(1.中国地质大学材料科学与工程学院,北京100083; 2.吉林大学料科学与工程学院,长春130026; 3.日本山口县产业技术中心,宇部市7550151,日本)摘要:通过X射线衍射分析,红外光谱分析,魔角旋转核磁共振和能量色散等测试手段,研究了煤系高岭石在200~1300e下煅烧的相转变过程。

结果表明:煅烧高岭石的相转变经历了4个阶段:脱羟阶段(U550e),偏高岭石阶段(550~850e),SiO2分凝(850~1100e)及Al2O3分凝阶段(950~1100e),莫来石阶段(>1100e)。

550e时高岭石失去羟基水,转变为半晶态的偏高岭石。

偏高岭石莫来石的相转变过程中存在SiO2和Al2O3的分凝。

能量色散分析证实了分凝Al2O3的存在。

950e的新生相是C Al2O3而不是Al Si尖晶石。

莫来石是由偏高岭石分凝形成的SiO2和Al2O3反应而形成的。

关键词:高岭石;相转变;偏高岭石;莫来石;魔角旋转核磁共振中图分类号:P578文献标识码:A文章编号:04545648(2005)01007705PHASE TRANSFORMATION FOR CALCINED COAL MEASURES KAOLINITEWEI Cundi1,2,MA H on gwen1,YANG Dian f an2,LI Yi2,MIK U NI Akira3(1.School of Materials Science and Technology,China University of Geosciences,Beijing100083; 2.College of MaterialsScience and Engineering,Jilin University,Changchun130026,China; 3.Industry TechnologyCenter of Ymaguti,Ube7550151,Japan)Abstract:The phase transformation for calci ned coal measures kaolini te calcined at200)1300e was studied by X-ray diffraction,infrared, magic-an gle-spinning nuclear magnetic resonance,and energy dispersive spectrometer.Results show that the phase transformati on for calcined kaolini te is undergone4stages including kaolinite dehydroxylation(U550e),metakaolinite formation(550)850e),SiO2segregation (850)1100e)and Al2O3segregation(950)1100e),and mullite formation over1100e.At550e the kaolinite loses hydroxyl water and transforms into sem-i crystal metakaolini te.There exist the segregation of SiO2and Al2O3during the phase transformation from metakaolinite to mullite.Energy dispersive spectrometer analysis clarifies the segregation of Al2O3.The new phase formed at950e is C Al2O3instead of Al Si spinel.Mullite is formed from the reaction of SiO2and Al2O3derived from metakaolinite segregate.Key words:kaolinite;phase transformation;metakaolinite;mullite;magic-angle-spinning nuclear magnetic resonance高岭石相转变的研究是材料学和矿物学研究的热点之一,该课题的研究中存在的分歧和争论是:高岭石莫来石的反应系列中,是否存在Al2O3和SiO2的分凝及其分凝量的多少。
