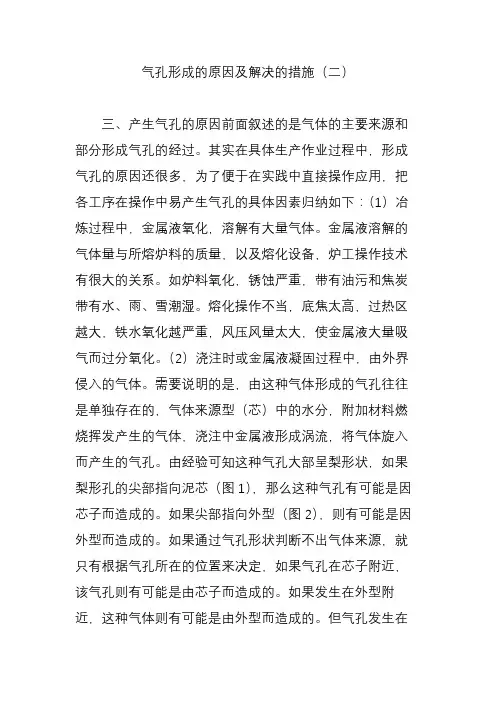

气孔形成的原因及解决的措施(二)

气孔形成的原因及解决的措施（二）三、产生气孔的原因前面叙述的是气体的主要来源和部分形成气孔的经过。

其实在具体生产作业过程中，形成气孔的原因还很多，为了便于在实践中直接操作应用，把各工序在操作中易产生气孔的具体因素归纳如下：（1）冶炼过程中，金属液氧化，溶解有大量气体。

金属液溶解的气体量与所熔炉料的质量，以及熔化设备，炉工操作技术有很大的关系。

如炉料氧化，锈蚀严重，带有油污和焦炭带有水、雨、雪潮湿。

熔化操作不当，底焦太高，过热区越大，铁水氧化越严重，风压风量太大，使金属液大量吸气而过分氧化。

（2）浇注时或金属液凝固过程中，由外界侵入的气体。

需要说明的是，由这种气体形成的气孔往往是单独存在的，气体来源型（芯）中的水分，附加材料燃烧挥发产生的气体，浇注中金属液形成涡流，将气体旋入而产生的气孔。

由经验可知这种气孔大部呈梨形状，如果梨形孔的尖部指向泥芯（图1），那么这种气孔有可能是因芯子而造成的。

如果尖部指向外型（图2），则有可能是因外型而造成的。

如果通过气孔形状判断不出气体来源，就只有根据气孔所在的位置来决定，如果气孔在芯子附近，该气孔则有可能是由芯子而造成的。

如果发生在外型附近，这种气体则有可能是由外型而造成的。

但气孔发生在中部就难以判断了。

在这种情况下，就必须从铸造全部工艺过程来分析和判断了。

（实践中常遇到这样的情况，在分析废品原因时，找到了一个认为可能是产生废品的原因，马上就被自己又否认掉，甚至找到几个可能的原因，但又都被推翻，确定不下来。

可见废品分析的困难度。

某工厂生产HT250汽车制动鼓，造型工艺没有改变，化学成分和以前的一样，但是有一段时间生产出的铸件却白口，找不出真正原因，只能认为可能是废钢中含有微量反石墨化元素。

许昌一位老板，铸造专业毕业二十多年了，现办有两个铸造工厂，他说：下辈子说啥也不搞铸造了，太难，正干的好好的，说出废品就是一批，原因就不好找。

）（3）所用的原砂过细。

山西晋城一铸造厂，因型砂过细，衬板上表面出现丛生气孔，在不能及时更换型砂的情况下，只有采用多扎气眼，型砂适当干点的措施来解决。

焊接气孔产生的原因及措施焊接气孔的产生，真是让不少小伙伴感到头疼的问题。

咱们都知道，焊接是个高大上的技术活儿，但这其中的气孔，就像隐形的敌人，总是趁机捣乱。

咱们得明白，这气孔可不是无缘无故就跑出来的。

一般来说，焊接过程中，熔融金属的表面不够光滑，或者是气体在焊接的时候没有及时排出，就容易形成气孔。

嘿，想象一下，像在海滩上挖沙子，沙子不小心被水浸泡了，结果就变得一团糟，不成形了。

这种情形就是气孔的前奏，真让人哭笑不得。

再说说焊接材料，选择不当也会导致气孔的出现。

有些小伙伴图省钱，选了那些质量差的焊条或者焊丝，结果就是一场悲剧。

这就好比买了一辆二手车，外表光鲜亮丽，结果开起来哐当作响，气孔就在这个时候悄悄溜出来了。

所以说，投资点小钱在焊接材料上，绝对是划算的长久之计，毕竟省下的钱可不是用来买修理费的。

焊接环境也是一大因素。

你想啊，焊接的时候周围如果灰尘满天飞，或者风呼呼的刮，那可是给气孔提供了大好的机会。

就像是在厨房做饭，外面突然来了一阵风，把你刚做好的菜吹得七零八落，真是让人无奈。

所以，保持焊接环境的干净整洁，绝对是必须的，不然气孔就像不请自来的客人，给你带来一堆麻烦。

温度的控制也是关键，过高或者过低的温度，都容易引发气孔。

高温让气体更容易产生，低温则让金属冷却不均匀，这两者可都是气孔的“好朋友”。

可以说，焊接的温度就像是烹饪的火候，掌握不好，结果就是一团糟。

这时候，熟悉的感觉就来了，焊接前一定要做好充分的准备，调整好参数，确保万无一失。

再说到操作手法，不少焊工小伙伴在焊接时手忙脚乱，结果就是气孔一波接一波。

焊接的时候，手稳一点、速度慢一点，就能大大减少气孔的产生。

这就像画画，慢工出细活，不急于求成，才能画出美丽的图画。

再加上多加练习，熟能生巧，等到水平提升了，气孔自然就会减少。

万一出现气孔，也别慌，解决办法还是有的。

最直接的方法，就是对焊缝进行打磨和清理，把气孔处的金属去掉，重新焊接。

虽然听起来麻烦，但这就是焊接的一部分嘛。

分析铸造过程气孔生成的原因及对策铸造过程中气孔生成的原因及对策分析铸造是一种重要的金属加工方法，可用于生产各种形状的金属制品。

然而，在铸造过程中，气孔的生成是一个常见的问题，它可能会影响到铸件的质量和性能。

本文将分析铸造过程中气孔生成的原因，并提出相关的对策。

一、原因分析1. 铸造材料的问题在铸造过程中，铸造材料的纯度、含气量和化学成分会直接影响气孔的生成。

杂质和气体在熔融金属中的存在可能会形成气泡，并在凝固过程中被包裹在铸件内部。

此外，如果铸造材料中的挥发性成分含量过高，也容易导致气孔的生成。

2. 模具设计和制造的问题模具的设计和制造不当也是气孔生成的原因之一。

设计不合理的浇口和冷却系统会导致金属在流动过程中吸入空气，形成气孔。

模具的材质和表面处理也会对气孔的生成产生影响，表面粗糙度过高或使用粘结性差的涂料可能会导致铸件表面气孔的形成。

3. 浇注工艺的问题浇注工艺是影响气孔生成的关键因素之一。

浇注温度、浇注速度和浇注角度等工艺参数的控制不当可能导致金属流动不畅，气泡无法完全排出，从而形成气孔。

此外，如果铸件内部存在复杂的几何形状，也会增加气泡在凝固过程中的积累和无法排出的可能性。

二、对策措施1. 提高铸造材料的质量为了减少气孔的生成，需要选用高纯度的铸造材料，并控制好化学成分和气体含量。

可以通过加入脱气剂来减少金属中的气体含量，同时加入合适的合金元素可以改善金属的流动性和凝固性能。

2. 优化模具设计和制造合理的模具设计可以改善金属流动状态，减少气体吸入的可能性。

浇口的设计应考虑到金属的流动路径和速度，确保金属在流动过程中尽量少吸入空气。

此外，模具的材质应选用适合的材料，并进行表面处理以提高其抗粘性和耐腐蚀性能。

3. 控制好浇注工艺参数合理控制浇注温度、浇注速度和浇注角度等参数可以使金属流动顺畅，减少气泡的生成。

同时，在铸造过程中可采用自动浇注系统和真空吸气设备来排除金属中的气体。

对于复杂几何形状的铸件，可以采用分次浇注或采用喷浇工艺来减少气孔的生成。

焊接气孔产生的原因及解决方法
焊接气孔是在焊接过程中形成的孔洞，它会降低焊缝的强度和密封性，从而影响焊接质量。

产生焊接气孔的原因可以归结为以下几点：
1. 气体溶解度不足: 焊接中使用的焊丝和焊剂中可能含有气体，如果气体的溶解度不足，就会在焊缝中形成气孔。

这通常是由于焊材的品质不好或者焊接过程中气体没有完全排出所致。

2. 杂质和污染物: 焊接过程中，如果焊接材料或焊缝中存在杂质或污染物，它们会在焊接过程中挥发出气体，导致气孔的产生。

3. 焊接速度过快: 当焊接速度过快时，焊接区域温度不够高，焊丝无法完全熔化，造成气体无法逸出，从而形成气孔。

为了解决焊接气孔产生的问题，可以采取以下措施：
1. 确保材料和焊剂的质量: 选择质量良好的焊丝和焊剂，以减少气体含量，避免气孔的产生。

2. 做好预处理: 在焊接前，对焊接材料进行清洁和除污处理，确保焊缝没有杂质和污染物，以减少气体的挥发。

3. 控制焊接速度: 确保焊接速度适中，使焊接区域的温度能够达到熔化焊丝的温度，避免气体无法逸出。

4. 确保焊接环境: 在焊接过程中，保持焊接环境的干燥和无风状态，以减少气体的挥发和吸入。

5. 使用合适的焊接技术: 选择适当的焊接技术，如氩弧焊等，可以减少气孔的产生。

总之，焊接气孔的产生是由于气体溶解度不足、杂质和污染物以及焊接速度过快等原因所致。

要解决焊接气孔问题，需要从材料和焊接环境的质量控制、预处理、控制焊接速度以及选择合适的焊接技术等方面着手。

焊接气孔产生的原因和防范措施焊接这活儿啊，说实话，就像是做菜一样，配料、火候、方法一个都不能少。

你要是做菜不小心加了过多盐，咸得让人直咂嘴，这焊接要是出了问题，那结果可是会让你头疼得不轻。

今天咱们聊聊焊接气孔的问题，简单说就是焊接过程中那些不受欢迎的小气泡，俗称“气孔”。

这些小家伙往往会给焊接质量带来不少麻烦。

我们得先了解这些气孔怎么来的，然后对症下药，找出防范措施，才能让焊接工作更顺利，结果更棒！1. 焊接气孔产生的原因1.1 气体混入首先，焊接气孔最常见的原因就是焊接过程中气体混入了焊缝。

就像你在打泡沫咖啡的时候，如果泡沫不稳定，咖啡就容易溢出来一样，焊接过程中，如果气体在焊缝里待不住，就会形成小气泡。

这种气体可能是焊接用的保护气体，也可能是空气中的其他气体。

特别是保护气体供应不足，或者气体质量不好，就会让焊缝里面掺入不需要的空气，这样就容易产生气孔。

1.2 焊接材料问题其次，焊接材料本身的问题也会导致气孔的产生。

材料如果有杂质，比如铁锈、油污，焊接的时候就会释放出气体，结果焊缝里就会出现气孔。

材料不干净，就像你用脏锅做菜，菜肯定不好吃，焊接材料也是如此，干净整洁的材料才能焊接出好的焊缝。

1.3 操作技术再者，焊工的操作技术也是关键。

如果焊工焊接的速度过快或者角度不对，都会导致气孔的产生。

焊接速度快，就好比你急急忙忙地做饭，没时间搅拌均匀，最后的菜肯定会有问题。

焊接时，必须控制好速度，保持稳定的焊接角度，才能避免气孔的出现。

1.4 温度控制不当最后，温度控制也很重要。

焊接的时候，如果温度过高或过低，都可能导致气孔的产生。

温度过高就像把牛奶煮得过热，容易产生很多泡沫，温度过低则会让焊缝的熔合不完全，气体难以逸出，最终也会形成气孔。

2. 如何防范焊接气孔2.1 保障气体供应首先，确保焊接用的气体质量合格，供应稳定。

就像你做菜时要用新鲜的食材一样，焊接用的气体也要确保纯净。

如果气体供应不足，容易出现问题。

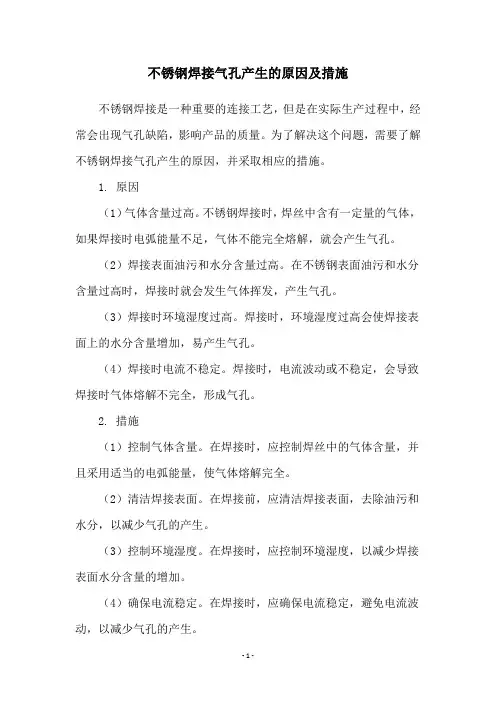

不锈钢焊接气孔产生的原因及措施
不锈钢焊接是一种重要的连接工艺，但是在实际生产过程中，经常会出现气孔缺陷，影响产品的质量。

为了解决这个问题，需要了解不锈钢焊接气孔产生的原因，并采取相应的措施。

1. 原因
（1）气体含量过高。

不锈钢焊接时，焊丝中含有一定量的气体，如果焊接时电弧能量不足，气体不能完全熔解，就会产生气孔。

（2）焊接表面油污和水分含量过高。

在不锈钢表面油污和水分含量过高时，焊接时就会发生气体挥发，产生气孔。

（3）焊接时环境湿度过高。

焊接时，环境湿度过高会使焊接表面上的水分含量增加，易产生气孔。

（4）焊接时电流不稳定。

焊接时，电流波动或不稳定，会导致焊接时气体熔解不完全，形成气孔。

2. 措施
（1）控制气体含量。

在焊接时，应控制焊丝中的气体含量，并且采用适当的电弧能量，使气体熔解完全。

（2）清洁焊接表面。

在焊接前，应清洁焊接表面，去除油污和水分，以减少气孔的产生。

（3）控制环境湿度。

在焊接时，应控制环境湿度，以减少焊接表面水分含量的增加。

（4）确保电流稳定。

在焊接时，应确保电流稳定，避免电流波动，以减少气孔的产生。

综上所述，不锈钢焊接气孔产生的原因主要有焊丝中气体含量过高、焊接表面油污和水分含量过高、环境湿度过高以及焊接时电流不稳定等。

针对这些原因，可以采取相应的措施，如控制气体含量、清洁焊接表面、控制环境湿度以及确保电流稳定等。

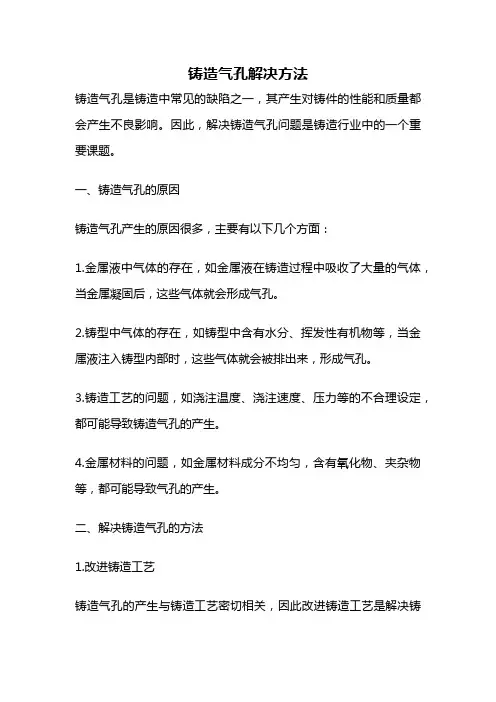

铸造气孔解决方法铸造气孔是铸造中常见的缺陷之一，其产生对铸件的性能和质量都会产生不良影响。

因此，解决铸造气孔问题是铸造行业中的一个重要课题。

一、铸造气孔的原因铸造气孔产生的原因很多，主要有以下几个方面：1.金属液中气体的存在，如金属液在铸造过程中吸收了大量的气体，当金属凝固后，这些气体就会形成气孔。

2.铸型中气体的存在，如铸型中含有水分、挥发性有机物等，当金属液注入铸型内部时，这些气体就会被排出来，形成气孔。

3.铸造工艺的问题，如浇注温度、浇注速度、压力等的不合理设定，都可能导致铸造气孔的产生。

4.金属材料的问题，如金属材料成分不均匀，含有氧化物、夹杂物等，都可能导致气孔的产生。

二、解决铸造气孔的方法1.改进铸造工艺铸造气孔的产生与铸造工艺密切相关，因此改进铸造工艺是解决铸造气孔问题的首要措施。

具体来说，可以采取以下措施：（1）提高浇注温度，减少金属液中气体的溶解度，从而减少气孔的产生。

（2）控制浇注速度和压力，使金属液充分填充铸型，减少气孔的产生。

（3）改进浇注系统，减少金属液的冲击和喷溅，从而减少气孔的产生。

2.改进金属材料金属材料的成分和质量对铸造气孔的产生也有很大的影响。

因此，改进金属材料也是解决铸造气孔问题的重要措施。

具体来说，可以采取以下措施：（1）改进金属材料的制备工艺，减少夹杂物、氧化物等的产生。

（2）优化金属材料的成分和配比，使其成分均匀，减少气孔的产生。

3.改进铸型和模具铸型和模具的质量对铸造气孔的产生也有很大的影响。

因此，改进铸型和模具也是解决铸造气孔问题的重要措施。

具体来说，可以采取以下措施：（1）优化铸型设计，使其能够充分填充金属液，减少气孔的产生。

（2）加强铸型的密封性，减少铸型中气体的存在，从而减少气孔的产生。

（3）采用高质量的模具材料，减少模具中气体的存在，从而减少气孔的产生。

4.采用热处理技术热处理技术可以改变铸件中的组织结构，从而减少气孔的产生。

具体来说，可以采用以下热处理技术：（1）固溶处理：将铸件加热到一定温度，使其中的溶质均匀分布，从而减少气孔的产生。

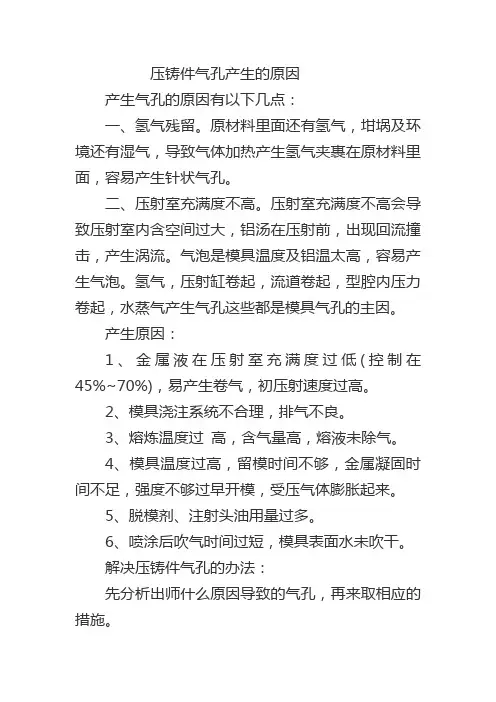

压铸件气孔产生的原因产生气孔的原因有以下几点：一、氢气残留。

原材料里面还有氢气，坩埚及环境还有湿气，导致气体加热产生氢气夹裹在原材料里面，容易产生针状气孔。

二、压射室充满度不高。

压射室充满度不高会导致压射室内含空间过大，铝汤在压射前，出现回流撞击，产生涡流。

气泡是模具温度及铝温太高，容易产生气泡。

氢气，压射缸卷起，流道卷起，型腔内压力卷起，水蒸气产生气孔这些都是模具气孔的主因。

产生原因：1、金属液在压射室充满度过低(控制在45%~70%)，易产生卷气，初压射速度过高。

2、模具浇注系统不合理，排气不良。

3、熔炼温度过高，含气量高，熔液未除气。

4、模具温度过高，留模时间不够，金属凝固时间不足，强度不够过早开模，受压气体膨胀起来。

5、脱模剂、注射头油用量过多。

6、喷涂后吹气时间过短，模具表面水未吹干。

解决压铸件气孔的办法：先分析出师什么原因导致的气孔，再来取相应的措施。

（1）干燥、干净的合金料。

（2）控制熔炼温度，避免过热，进行除气处理。

（3）合理选择压铸工艺参数，特别是压射速度。

调整高速切换起点。

（4）顺利填充有利于型腔气体排出，直浇道和横浇道有足够的长度（>50mm），有利于合金液平稳流动和气体有机会排出。

可改变浇口厚度、浇口方向、在形成气孔的位置设置溢流槽、排气槽。

溢流品截面积总和不能小于内浇口截面积总和的60%，否则排渣效果差。

（5）选择性能好的涂料及控制喷涂量。

预防措施：1、调整压铸工艺参数、压射速度和高压射速度的切换点。

2、修改模具浇道，增设溢流槽、排气槽。

3、降低缺陷区域模温，从而降低气体的压力作用。

4、调整熔炼工艺、5、延长留模时间，调整喷涂后吹气时间。

6、调整脱模剂、压射油用量。

气孔是压铸件中常见多发的缺陷之一。

气孔呈圆形或扁平椭圆形气泡状，直径为1mm至20mm不等，内表面光滑，覆有一层氧化层，通常分散在加工表面下。

一、气孔缺陷的成因01 金属杂质过多原材料或回收料中含有较多的氧化物和其他杂质，一些杂质（如氧化物、氢化物、油脂）在熔炼过程中会释放气体。

不锈钢焊接气孔产生的原因及措施不锈钢焊接是一种高精度的工艺，对于焊接工艺的掌握与操作非常重要。

在不锈钢焊接过程中，气孔是一种很常见的缺陷，会对焊缝的质量产生极大的影响。

本文将介绍不锈钢焊接气孔产生的原因及可能的解决措施。

一、不锈钢焊接气孔的原因（一）焊材问题1. 焊条加湿不充分：焊条潮湿会导致氢气在焊接过程中产生。

2. 焊条质量差：焊条的质量差也可能是导致气孔产生的原因之一。

（二）焊接设备问题1. 电源设置不合理：焊接电流过小或过大，都会导致气孔产生，需要根据焊接材料、厚度、宽度等因素合理设置电流。

2. 保护气体流量过小或中断：保护气体不充足会使金属表面受到空气中的污染，从而在焊接过程中产生气孔。

（三）焊接操作问题1. 焊接速度过快：焊接速度过快会导致焊接区域缺氧，进而产生气孔。

2. 焊接时无法完全清除焊接区域的水汽、油污和其他杂物也会影响焊接质量，产生气孔。

二、不锈钢焊接气孔的解决措施（一）选择适合的焊接工艺1. 选择正常温度下的焊接工艺，例如TIG焊，这种焊接方式可以有效地减少气孔产生。

2. 选择合适的焊接电流，并通过调整电流达到最佳焊接质量。

（二）控制焊接速度和焊接时间1. 控制焊接速度，让金属处于理想的热固态区域内，以保证焊接质量。

2. 控制焊接时间，让焊缝成形后立即停止焊接，以避免焊接过热和缺氧导致的气孔产生。

（三）加强材料清洁和预处理1. 准备焊接材料前，彻底清洗焊接区域，避免焊接时杂质存在。

2. 选用高质量的保护气体，避免气体流量过小或中断导致的气孔产生。

总之，不锈钢焊接过程中气孔问题是一个需要关注与解决的难点。

只有掌握了正确的处理措施，才能减少不锈钢焊接气孔产生的可能性，保证焊接质量和安全。

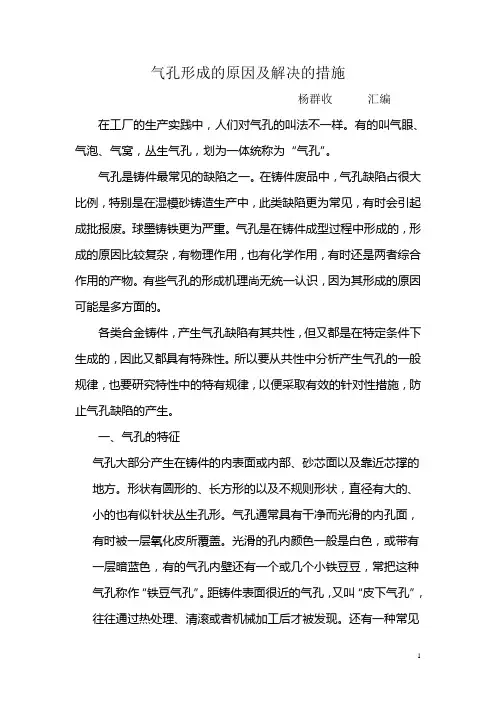

气孔形成的原因及解决的措施杨群收汇编在工厂的生产实践中，人们对气孔的叫法不一样。

有的叫气眼、气泡、气窝，丛生气孔，划为一体统称为“气孔”。

气孔是铸件最常见的缺陷之一。

在铸件废品中，气孔缺陷占很大比例，特别是在湿模砂铸造生产中，此类缺陷更为常见，有时会引起成批报废。

球墨铸铁更为严重。

气孔是在铸件成型过程中形成的，形成的原因比较复杂，有物理作用，也有化学作用，有时还是两者综合作用的产物。

有些气孔的形成机理尚无统一认识，因为其形成的原因可能是多方面的。

各类合金铸件，产生气孔缺陷有其共性，但又都是在特定条件下生成的，因此又都具有特殊性。

所以要从共性中分析产生气孔的一般规律，也要研究特性中的特有规律，以便采取有效的针对性措施，防止气孔缺陷的产生。

一、气孔的特征气孔大部分产生在铸件的内表面或内部、砂芯面以及靠近芯撑的地方。

形状有圆形的、长方形的以及不规则形状，直径有大的、小的也有似针状丛生孔形。

气孔通常具有干净而光滑的内孔面，有时被一层氧化皮所覆盖。

光滑的孔内颜色一般是白色，或带有一层暗蓝色，有的气孔内壁还有一个或几个小铁豆豆，常把这种气孔称作“铁豆气孔”。

距铸件表面很近的气孔，又叫“皮下气孔”，往往通过热处理、清滚或者机械加工后才被发现。

还有一种常见的气孔，叫做“气缩孔”，是气体和铸件凝固时的收缩而共同促使其产生的，形状又有其特殊性。

铸钢和高牌号铸铁都常出这种名称的缺陷，但形成的机理有所差异。

气孔和缩孔是可以区别开的，一般说来气孔是圆形或梨形的孔洞，内壁光滑。

而不像缩孔那样内表面比较粗糙。

二、气体的来源各类铸造合金在熔炼及成型过程中，总要和气体相接触的，气体就会进入并以各种形式存在于合金中，气体来源是多方面的，归纳起来，主要来自以下几个方面：1、原材料带进的。

各种铁类、铁合金、燃料、熔剂等，自身就含有气体，有的带有雨雪潮湿，有的锈蚀，有的带有浊污，在熔炼过程中都有可能产生气体，其中一部分就会滞留在合金液中。

关于精密铸造气孔的形成原因和防止措施
作者:admin 发布时间:2012-12-28 11:03:14 点击次数: 45
气孔是精密铸造上存在着光滑孔眼缺陷。

气孔往往出现在铸件个别部位，以单个或几个尺寸较大的孔存在，又称集中气孔。

孔眼有时呈氧化颜色。

通常是在加工后才会发现。

1、形成原因：这种气孔主要是因为精密铸造型壳焙烧不充分，浇注时型壳产生大量气体侵入金属液中；或型壳透气性太差，型腔中气体难于排出，进入金属液中；或浇注时卷入气体未能排出金属液而造成的铸件气孔。

属本书第四章介绍的侵入性气孔或裹携气孔。

2、防止措施
1）对复杂的薄壁铸件，为提高精密铸造型壳透气性，在可能情况下，在最高处可设排气孔。

-）合理设置浇注系统，防止浇注卷气，并有利于型腔中气体排出。

2）适当提高浇注温度，尽量降低浇包嘴至浇口杯距离，降低浇注速度，使金属液能平稳充型，防止卷入气体，使型腔中及液体金属中气体能顺利排出。

3）脱蜡时应将模料排除干净，残余模料应尽量少。

4）型壳焙烧要充分，应有足够高的温度；硅溶胶和硅酸乙酯型壳950～1100摄氏度，水玻璃型壳850～900摄氏度；保温时间大于&,，以保证精密铸造型壳焙烧透，发气物质充分排除。

焙烧完全的型壳为白色或淡灰色，不应有黑斑。

混凝土气孔问题原理解析混凝土是建筑领域中最常用的建筑材料之一，其特点是强度高、耐久性好。

然而，在混凝土结构中，气孔是一个常见的问题，可能会对结构的性能产生负面影响。

本文将对混凝土气孔问题的原理进行解析，包括气孔形成的原因、影响因素和解决方法等。

通过深入探讨，希望能够帮助读者更全面地理解混凝土气孔问题。

一、气孔形成的原因1. 混凝土材料的原因：混凝土中的骨料和胶凝材料可能含有水，当混凝土中的水分蒸发或释放时，会留下空隙形成气孔。

2. 混凝土施工工艺的原因：混凝土在搅拌、浇筑和养护过程中，可能会受到不均匀振捣、温度变化等因素的影响，导致气孔形成。

二、气孔问题的影响因素1. 强度影响：气孔会减弱混凝土的抗压强度，降低结构的承载能力。

2. 耐久性影响：气孔使混凝土中的孔隙率增加，导致水分和气体进入混凝土中，加速结构的老化和损坏。

3. 密实性影响：气孔会降低混凝土的密实性，导致渗水性增加、耐久性下降。

三、解决混凝土气孔问题的方法1. 混凝土配比设计优化：通过调整胶凝材料和骨料的配比比例，减少气孔形成的可能性。

2. 施工工艺改进：在浇筑混凝土的过程中，采取均匀振捣和适当的养护措施，避免气孔形成。

3. 材料改进：选择低水泥用量、高性能的混凝土材料，减少气孔形成。

4. 气孔控制剂的使用：使用气孔控制剂可以有效减少混凝土中的气孔数量和大小，提高结构的性能。

总结回顾：通过本文的分析，我们了解到混凝土气孔问题的原理和影响因素。

混凝土气孔问题可能会对结构的强度、耐久性和密实性产生负面影响。

为解决混凝土气孔问题，我们可以优化混凝土配比设计、改进施工工艺、选择适当的材料和使用气孔控制剂等方法。

通过综合运用这些方法，可以减少混凝土中的气孔数量和大小，提高结构的整体性能和耐久性。

个人观点：混凝土气孔问题作为混凝土结构中的一个常见问题，需要我们在设计和施工过程中加以重视和解决。

通过合理的配比设计和施工工艺的改进，可以降低气孔形成的可能性。

焊缝气孔的形成原因及防治措施作者：郑建勇史智杰刘永春来源：《文化产业》2015年第03期摘要：焊接制造技术是一门综合性技术。

论述焊缝气孔缺陷的类型及形成条件，如何限制熔池溶入或产生气体以及排除熔池中存在的气体，选用与母材匹配的焊接材料，制定并控制焊接工艺条件，可以有效的控制焊接过程中的气孔缺陷的产生。

关键词：气孔；气孔类型；防治措施；中图分类号：TG441.7 文献标识码：A 文章编号：1674-3520（2015）-03-00-01焊接制造技术，是一门综合性技术。

在焊接施工中焊接缺陷如果影响焊接产品的质量，会造成返修，严重的甚至会造成焊接件报废，所以在此分析焊接过程中缺陷出现的条件及防治措施。

防治焊接缺陷的首要条件是掌握缺陷的形成条件及形成原因，以制定合理的焊接工艺，并在生产制造中严格工艺要求，认真贯彻执行。

焊缝气孔是典型的焊接缺陷，气体的存在是形成气孔的先决条件。

形成气孔的气体有两类：高温时金属溶解了较多的气体（如氢气和氮气）和熔池内产生的冶金反应产物（如一氧化碳和水蒸气）。

焊接熔池吸收的气体因过饱和以致形成气泡，又不能及时逸出而残留于焊缝中，就会形成气孔。

气孔的存在，不仅减少小了焊缝的有效承载面积，而且会形成应力集中，使焊缝的强度、韧性、疲劳强度下降，有时气孔还会成为裂纹源。

因此，气孔的防止是焊接中第一个十分重要的问题。

一、焊缝气孔的类型及形成机理（一）气孔类型及特征。

气孔可按不同特征分为不同的类型，按形成气孔的气体来源可为析出型气孔和反应型气孔两种。

1、析出型气孔。

因溶解度差而造成过饱和状态的气体的析出所形成的气孔，称为析出型气孔。

这类气体主要是外部侵入熔池的氢和氮。

对于大多数金属来说，易于溶解的氢最易在焊缝中形成气孔。

氮的唯一来源是空气，如果采取正确的防护措施，氮气孔是比较容易避免的。

就氢的影响而言因溶解度变化特性不同，在不同金属中对气孔的影响会有较大差别。

2、反应型气孔。

熔池中除外部入侵的气体氢或氮之外，还会由于冶金反应而生成反应性气体，这类气体主要是一氧化碳、水蒸气，均为根本不溶于金属的气体。

焊接中气孔产生的原因及解决方法焊接是金属加工过程中常用的一种方法，但在焊接过程中，气孔的产生是一个常见的质量问题。

气孔的出现会导致焊缝强度降低，墙厚变薄，造成漏水漏气等安全隐患，因此需要采取有效措施防止气孔的产生。

气孔产生的原因主要有以下几点：
1.焊条有水分或其他杂质，进入焊接区域后蒸发产生气体。

2.焊接区域未被清洁干净，严重污染导致气孔产生。

3.焊接区域有油漆、锈迹等物质，进入焊接池中后阻妨了焊缝的形成产生气孔。

4.焊接过程中，电流不稳定，电弧不稳定，导致焊缝不均匀，产生气孔。

针对气孔的产生，我们可以采取以下措施进行解决：
1.首先保证焊接区域的清洁干净，可以采用化学清洁或机械清洗方法进行预处理。

2.焊条的存储和烘干是非常重要的，需要在焊接前对焊条进行检查和试验。

3.调整焊接电流，选择适合的焊接参数，保证焊缝的形成均匀。

4.如果气孔已经形成，焊接区域需进行二次焊接或磨砂处理，保证焊缝质量。

综上所述，气孔的产生是焊接过程中常见的问题，但只要我们采取有效的措施进行预处理和焊接调整，就能有效避免气孔的产生，提高焊缝质量。

埋弧焊气孔产生原因分析及控制措施一、埋弧焊气孔缺陷产生的原因1、人为因素的影响（1）导电嘴离工件表面太近。

过低的导电嘴使焊剂堆积高度不够，易产生间断性的明弧，而且会因导电嘴太低致使堆覆的焊剂被拖带走，使熔池及电弧保护变差而产生气孔。

另外导电嘴离工件表面太近还易造成短路，使导电嘴烧坏和产生密集气孔。

（2）焊剂斗堵塞造成明弧。

由于焊剂的反复使用，在回收焊剂时有大块的熔渣没被筛除回收到焊剂斗内，造成出口堵塞而产生明弧。

2、设备因素的因素的影响（1）焊接规范执行不准确。

焊接过程中的电压电流不稳定，焊接参数变小，造成焊丝不稳定及保护效果欠佳，从而使空气中水蒸气容易进入焊缝形成气孔；同时焊接参数变小，使得焊接热输入变小，而冷却速度加快，使气体不易从正在凝固的熔化金属中逸出，从而造成气孔。

（2）网络电压的影响。

当电弧电压由于网络电压的影响而降低时，熔深迅速增加而焊接速度不变，熔池很快结晶，使气体和熔渣来不及逸出，存留在焊缝金属中形成气孔。

3、焊接材料、母材表面的氧化物及焊接环境因素的影响（1）焊剂受潮。

由于焊剂从烘干箱内取出后露天放置，过热的焊剂极易吸收空气中的水分，尤其是空气湿度较大的季节更突出，这时剩余的焊剂还要过夜而使其受潮更为严重，致使焊剂中过多的水分增加了熔池中的气体，这也是产生气孔的原因之一。

（2）焊剂中的杂质与氧化物。

由于焊缝周围清理不彻底，在回收焊剂的同时有一定量的灰尘、氧化物和球状的熔渣被收入装置内，这些灰尘、氧化物和球状的熔渣被收入装置内，这些灰尘、氧化物和熔渣在电弧高温作用下在熔池内发生强烈的氧化反应，另一方面焊剂在反复使用时颗粒度减小并与细小的灰尘混合形成比重较大的混合物，在熔池结晶过程中来不及浮出，这些都是产生气孔、夹渣的重要原因之一。

（3）焊剂垫中的焊剂不干净或受潮。

焊剂垫是双面埋弧焊的重要设备之一，焊剂垫内焊剂清洁与否将直接影响焊缝质量。

由于忽视对焊剂垫中焊剂的管理，使焊剂垫中的焊剂在反复使用时混入了很多杂质，同时焊剂始终暴露在空气中，长期受空气的浸蚀也是产生气孔的主要原因。

铸造合金中的气孔问题分析与解决方案铸造合金是一种重要的材料，在工业生产中广泛使用。

然而，铸造合金中存在一个常见且严重的问题，即气孔。

气孔会导致合金材料的强度和韧性下降，从而影响其使用性能。

本文将对铸造合金中的气孔问题进行分析，并提出解决方案。

一、气孔问题的原因分析在铸造合金的生产过程中，气孔问题主要由以下几个方面引起。

1.1 铸造工艺铸造过程中，金属液体在冷却凝固过程中会释放出气体。

如果冷却凝固速度过快或金属液体内气体排不出来，就会形成气孔。

此外，铸造温度、铸型设计和浇注工艺等也会对气孔产生影响。

1.2 材料质量铸造合金的气孔问题还与原材料质量有关。

例如，杂质、气体含量过高和金属液体的氧化等都可能导致气孔的形成。

1.3 设备状态铸造设备的状态也会对气孔问题产生一定影响。

如设备密封性差、过冷、过热或铸型温度控制不准确等问题都可能造成气孔的产生。

二、解决气孔问题的措施针对铸造合金中的气孔问题，我们可以从以下几个方面采取相应的解决措施。

2.1 优化铸造工艺通过优化铸造工艺，可以减少气孔的产生。

具体措施包括：合理设置铸造温度和浇注速度，控制冷却凝固速度；合理设计铸型，增加通气孔，避免金属液体内气体滞留。

2.2 优选原材料选择质量良好的原材料，并进行必要的预处理。

严格控制杂质和气体含量，以降低气孔的产生。

2.3 检查和维护设备定期检查和维护铸造设备，确保设备状态良好。

特别是要注意设备的密封性能，以防止气体的进入。

2.4 使用辅助材料在铸造过程中，可以利用一些辅助材料来减少气孔的产生。

例如，在金属液体中加入脱氧剂、鞣剂等，可以有效吸附和减少气体的释放。

2.5 增加后处理工序在铸造完成后，还可进行一些后处理工序来减少气孔问题。

例如，通过热处理、去毛刺、焊接等方式，可以进一步改善合金材料的质量。

三、实施措施之后的效果与展望在实施上述措施之后，铸造合金中的气孔问题得到了明显的改善。

通过优化铸造工艺和原材料选择，气孔的产生率显著降低。

压铸气孔原因解决措施压铸，听起来像是一项高大上的技术，其实就是把熔化的金属快速倒进模具里，待它冷却后形成零件。

说到这，很多小伙伴可能会想，压铸这么简单，怎么还会出问题呢？哎，别说，这气孔问题可真是压铸过程中常见的烦心事儿。

咱们今天就来聊聊这些小气孔的成因和解决措施，轻松一点，也让你在工作中能得心应手。

1. 气孔的形成原因1.1 原料问题首先，原材料的质量可是关键。

假如你用的是劣质金属，里面的杂质就像是在做饭时放了不新鲜的菜，结果可想而知，气孔就会出现。

再者，金属的熔化温度如果不够高，里面的气体就没法排出去，最终造成气孔，哎，真是看了让人心痛。

1.2 模具设计接着，咱们得聊聊模具的设计。

这可是压铸的“主角”啊！如果模具的通气性不好，熔融金属在流动过程中就会遇到障碍，气体无法及时排出，嘿，结果不就形成气孔了吗？就像堵车时，后面车的气都快炸了，却没地方去，真是让人着急。

1.3 操作问题最后，操作手法也至关重要。

如果压铸时操作不当，比如冷却速度过快或过慢，那也是气孔的“温床”。

想象一下，像是在炎热的夏天喝冷饮，突然被冰块呛到，心里那个急啊，压铸也是这个理儿，熔融金属想顺利成型，可得讲究点。

2. 解决气孔的措施2.1 选择优质原材料那么，如何来解决这些让人头疼的气孔问题呢？首先，得从原材料入手，选择优质的金属材料，这可是一切的基础啊。

就像是做菜得选好食材，材料决定了一切。

优质的金属能降低气孔的出现几率，让产品质量更有保障。

2.2 优化模具设计接下来，模具设计得好好琢磨一番。

得确保模具有足够的通气孔，才能让气体顺利排出。

说白了，就是给那些小气体留个后门，别让它们在里面憋得难受。

设计合理的流道，不仅能提高产品质量，还能提升生产效率，简直一举两得。

2.3 控制操作参数还有，操作过程中的参数控制也得当。

无论是温度、压力还是冷却时间，都得掌握好。

有些师傅一上手就猛加压，结果反而会让气体留在金属里，气孔问题就来了。

我们得像调音师一样，把每一个参数调到最佳状态，让整个压铸过程和谐流畅。
