人教版九年级数学讲义垂径定理(含解析)(2020年最新)

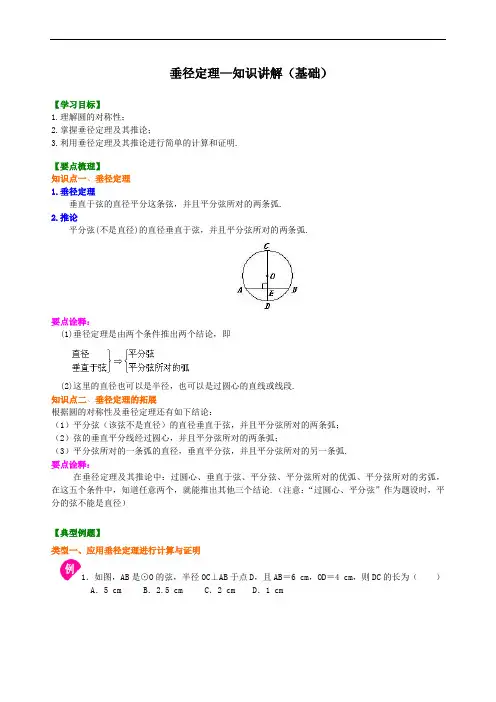

垂径定理—知识讲解（基础）【学习目标】1.理解圆的对称性；2.掌握垂径定理及其推论；3.利用垂径定理及其推论进行简单的计算和证明.【要点梳理】知识点一、垂径定理1.垂径定理垂直于弦的直径平分这条弦，并且平分弦所对的两条弧.2.推论平分弦(不是直径)的直径垂直于弦，并且平分弦所对的两条弧.要点诠释：(1)垂径定理是由两个条件推出两个结论，即(2)这里的直径也可以是半径，也可以是过圆心的直线或线段.知识点二、垂径定理的拓展根据圆的对称性及垂径定理还有如下结论：（1）平分弦（该弦不是直径）的直径垂直于弦，并且平分弦所对的两条弧；（2）弦的垂直平分线经过圆心，并且平分弦所对的两条弧；（3）平分弦所对的一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧.要点诠释：在垂径定理及其推论中：过圆心、垂直于弦、平分弦、平分弦所对的优弧、平分弦所对的劣弧，在这五个条件中，知道任意两个，就能推出其他三个结论.（注意：“过圆心、平分弦”作为题设时，平分的弦不能是直径）【典型例题】类型一、应用垂径定理进行计算与证明1．如图，AB是⊙O的弦，半径OC⊥AB于点D，且AB＝6 cm，OD＝4 cm，则DC的长为（）A．5 cm B．2.5 cm C．2 cm D．1 cm【思路点拨】欲求CD 的长，只要求出⊙O 的半径r 即可，可以连结OA ，在Rt △AOD 中，由勾股定理求出OA. 【答案】D ；【解析】连OA ，由垂径定理知13cm 2AD AB ==， 所以在Rt △AOD 中，2222435AO OD AD =+=+=（cm ）．所以DC ＝OC －OD ＝OA －OD ＝5－4＝1（cm ）.【点评】主要是解由半径、弦的一半和弦心距（圆心到弦的垂线段的长度）构成的直角三角形。

举一反三：【高清ID 号：356965 关联的位置名称（播放点名称）：例4-例5】【变式】如图，⊙O 中，弦AB ⊥弦CD 于E ，且AE=3cm ，BE=5cm ，求圆心O 到弦CD 距离。

中考数学专题复习：圆的垂径定理的应用（含解析）班级：姓名：一、单选题1.如图，把一个宽度为2cm的刻度尺在圆形光盘上移动，当刻度尺的一边与光盘相切时，另一边与光盘边缘两个交点处的读数恰好是“2”和“10”（单位：cm），那么光盘的直径是（ ）A. 5cmB. 8cmC. 10cmD. 12cm2.下列命题：①三点确定一个圆，②弦的平分线过圆心，③弦所对的两条弧的中点的连线是圆的直径，④平分弦的直线平分弦所对的弧，其中正确的命题有（）A. 3个B. 2个C. 1个D. 0个3.如图，⊙O的半径为5，AB为弦，半径OC⊥AB，垂足为点E，若CE=2，则AB的长是( )A. 4B. 6C. 8D. 104.一根水平放置的圆柱形输水管道横截面如图所示，其中有水部分水面宽0.8米，最深处水深0.2米，则此输水管道的直径是（ ）A. 0.5B. 1C. 2D. 45.如图，⊙O的弦AB=8，C是AB的中点，且OC=3，则⊙O的半径等于( )A. 8B. 5C. 10D. 46.如图表示一圆柱形输水管的横截面，阴影部分为有水部分，如果输水管的半径为5cm，水面宽AB为8cm，则水的最大深度CD为（）A. 4cmB. 3cmC. 2cmD. 1cm7.如图，以O为圆心的两个同心圆中，半径分别为3和5，若大圆的弦AB与小圆相交，则弦AB的长的取值范围是（）A. 8≤AB≤10B. 8<AB<10C. 8<AB≤10D. 6≤AB≤108.如图，△ABC内接于⊙O，D为线段AB的中点，延长OD交⊙O于点E，连接AE，BE，则下列五个结论①AB⊥DE，②AE=BE，③OD=DE，④∠AEO=∠C，⑤弧AE=弧AEB，正确结论的个数是（ ）A. 2B. 3C. 4D. 59.如图，⊙O的直径AB的长为10，弦AC长为6，∠ACB的平分线交⊙O于D，则AD长为（）A. 8B. 5C. D.二、填空题10.把球放在长方体纸盒内，球的一部分露出盒外，其截面如图所示，已知EF=CD=16厘米，则球的半径为________厘米．11.如图，已知⊙O的半径为5，点P是弦AB上的一动点，且弦AB的长为8．则OP的取值范围为________．12.“圆材埋壁”是我国古代著名数学著作《九章算术》中的一个问题：“今有圆材，埋在壁中，不知大小，以锯锯之，深一寸，锯道长一尺，问径几何”此问题的实质就是解决下面的问题：“如图，CD为⊙O的直径，弦AB⊥CD于点E，CE=1，AB=10，求CD的长”．根据题意可得CD的长为________．三、解答题13.如图①是某校存放学生自行车的车棚的示意图(尺寸如图所示,单位:m),车棚顶部是圆柱侧面的一部分,其展开图是矩形;如图②是车棚顶部截面的示意图, 所在圆的圆心为点O,车棚顶部是用一种帆布覆盖的,求覆盖棚顶的帆布的面积.(不考虑接缝等因素,计算结果保留π)14.如图，在破残的圆形残片上，弦AB的垂直平分线交弧AB于点C，交弦AB于点D，已知AB=8 cm，CD=2 cm．求破残的圆形残片的半径．15.如图，某公司的一座石拱桥是圆弧形（劣弧），其跨度AB为24m，拱高CD为8m，求石拱桥拱的半径．四、综合题16.如图，C、D两点在以AB为直径的半圆O上，AD平分∠BAC，AB=20，AD=4 ，DE⊥AB于E．（1）求DE的长．（2）求证：AC=2OE．17.如图，在平面直角坐标系中，四边形OABC四个顶点的坐标分别为O（0，0），A（﹣3，0），B（﹣4，2），C（﹣1，2）．将四边形OABC绕点O顺时针旋转90°后，点A，B，C分别落在点A′，B′，C′处．（1）请你在所给的直角坐标系中画出旋转后的四边形OA′B′C′；（2）点C旋转到点C′所经过的弧的半径是________，点C经过的路线长是________．答案解析部分一、单选题1.【答案】C【考点】垂径定理的应用【解析】【解答】解：设光盘的圆心为O，如图所示：过点O作OA垂直直尺于点A，连接OB，设OB=r，∵一边与光盘边缘两个交点处的读数恰好是“2”和“10”，∴AB=×（10﹣2）=4，∵刻度尺宽2cm，∴OA=r﹣2，在Rt△OAB中，OA2+AB2=OB2 ，即（r﹣2）2+42=r2 ，解得：r=5．∴该光盘的直径是10cm．故选：C．【分析】设光盘的圆心为O，过点O作OA垂直直尺于点A，连接OB，再设OB=r，利用勾股定理求出r的值即可．2.【答案】C【考点】垂径定理的应用，三角形的外接圆与外心，命题与定理【解析】【解答】解：①不在同一直线上的3个点确定一个圆，故错误；②弦的垂直平分线经过圆心，故错误；③根据圆的轴对称性可得，正确；④平分弦（非直径）的直径平分弦所对的弧，故错误；正确的有1个，故选C．【分析】根据垂径定理的知识及过3点圆的知识可得正确选项．3.【答案】C【考点】垂径定理的应用【解析】【分析】由于半径OC⊥AB，利用垂径定理可知AB=2AE，又CE=2，OC=5，易求OE，在Rt△AOE中利用勾股定理易求AE，进而可求AB．【解答】如右图，连接OA，∵半径OC⊥AB，∴AE=BE=AB，∵OC=5，CE=2，∴OE=3，在Rt△AOE中，∴AB=2AE=8，故选C．【点评】本题考查了垂径定理、勾股定理，解题的关键是利用勾股定理先求出AE4.【答案】B【考点】垂径定理的应用【解析】【解答】解：设半径为r，过O作OE⊥AB交AB于点D，连接OA、OB，则AD=AB=×0.8=0.4米，设OA=r，则OD=r﹣DE=r﹣0.2，在Rt△OAD中，OA2=AD2+OD2 ，即r2=0.42+（r﹣0.2）2 ，解得r=0.5米，故此输水管道的直径=2r=2×0.5=1米．故选B．【分析】根据题意知，已知弦长和弓形高，求半径（直径）．根据垂径定理和勾股定理求解．5.【答案】B【考点】垂径定理的应用【解析】【分析】连接OA，即可证得△OAM是直角三角形，根据垂径定理即可求得AM，根据勾股定理即可求得OA的长．【解答】连接OA，∵M是AB的中点，∴OM⊥AB，且AM=4在直角△OAM中，OA==5故选B．【点评】本题主要考查了垂径定理，以及勾股定理，根据垂径定理求得AM的长，证明△OAM是直角三角形是解题的关键．6.【答案】C【考点】勾股定理，垂径定理的应用【解析】【解答】解：如图所示：∵输水管的半径为5cm，水面宽AB为8cm，水的最大深度为CD，∴DO⊥AB，∴AO=5cm，AC=4cm，∴CO= =3（cm），∴水的最大深度CD为：2cm．故选：C．【分析】根据题意可得出AO=5cm，AC=4cm，进而得出CO的长，即可得出答案．7.【答案】C【考点】勾股定理，垂径定理的应用【解析】【分析】此题可以首先计算出当AB与小圆相切的时候的弦长．连接过切点的半径和大圆的一条半径，根据勾股定理和垂径定理，得AB=8．若大圆的弦AB与小圆有两个公共点，即相交，此时AB＞8；又因为大圆最长的弦是直径10，则8＜AB≤10．【解答】当AB与小圆相切，∵大圆半径为5，小圆的半径为3，∵大圆的弦AB与小圆有两个公共点，即相交，∴8＜AB≤10．故选C．【点评】本题综合运用了切线的性质、勾股定理和垂径定理．此题可以首先计算出和小圆相切时的弦长，再进一步分析相交时的弦长．8.【答案】B【考点】垂径定理的应用，圆周角定理【解析】【分析】已知OE是⊙O的半径，D是弦AB的中点，可根据垂径定理的推论来判断所给出的结论是否正确．【解答】∵OE是⊙O的半径，且D是AB的中点，∴OE⊥AB，弧AE=弧BE=弧AEB；（故①⑤正确)∴AE=BE；（故②正确)由于没有条件能够证明③④一定成立，所以一定正确的结论是①②⑤；故选B．9.【答案】D【考点】垂径定理的应用，圆周角定理【解析】【分析】首先连接BD，易得△ABD是等腰直角三角形，然后由特殊角的三角函数值，求得AD的长．【解答】连接BD，∵AB是⊙O的直径，∴∠ACB=∠ADB=90°，∵CD是∠ACB的平分线，∴∠ACD=∠ACB=45°，∴∠ABD=∠ACD=45°，∴AD=BD，∵AB=10，∴AD=AB•sin45°=．故选D．【点评】此题考查了圆周角定理、等腰直角三角形的性质．此题难度不大，注意掌握辅助线的作法，注意数形结合思想的应用二、填空题10.【答案】10【考点】勾股定理，垂径定理的应用【解析】【解答】解：EF的中点M，作MN⊥AD于点M，取MN上的球心O，连接OF，设OF=x，则OM=16﹣x，MF=8，在直角三角形OMF中，OM2+MF2=OF2即：（16﹣x）2+82=x2解得：x=10故答案为：10．【分析】首先找到EF的中点M，作MN⊥AD于点M，取MN上的球心O，连接OF，设OF=x，则OM是16﹣x，MF=8，然后在直角三角形MOF中利用勾股定理求得OF的长即可．11.【答案】3≤OP≤5【考点】垂径定理的应用【解析】【解答】解：过点O作OE⊥AB，垂足为E，连结OA.则可得当点P与点E重合时，线段OP为最短距离.∵点O为圆心，OE⊥AB，AB为圆的一条弦，∴AE=BE.∵AB=8，∴AE=BE=4.∵OE⊥AB，AE=4，OA=5，∴OE=3.当点P落在点A或点B处时，OP的长度最长，等于圆的半径，即为5.故OP的取值范围是3≤OP≤5.12.【答案】26【考点】垂径定理的应用【解析】【解答】解：连接OA，AB⊥CD，由垂径定理知，点E是AB的中点，AE= AB=5，OE=OC﹣CE=OA﹣CE，设半径为r，由勾股定理得，OA2=AE2+OE2=AE2+（OA﹣CE）2 ，即r2=52+（r﹣1）2 ，解得：r=13，所以CD=2r=26，即圆的直径为26．【分析】根据垂径定理和勾股定理求解．三、解答题13.【答案】解：如图，连结OB，过点O作OE⊥AB，垂足为E，交于F，由垂径定理知，E是AB的中点，F是的中点，从而EF是弓形的高.∵AB=4，∴AE= AB=2 m，EF=2 m.设半径为Rm,则OE=(R-2)m.在Rt△AOE中,∴R2=(R-2)2+(2 )2.∴R=4.在Rt△AEO中，∵AO=2OE，∴∠OAE=30°，∠AOE=60°，∴∠AOB=120°.∴的长为=(m).∴覆盖棚顶的帆布的面积为×60=160π(m2).【考点】含30度角的直角三角形，勾股定理，垂径定理的应用，弧长的计算【解析】【分析】如图，连结OB，过点O作OE⊥AB，垂足为E，交于F，由垂径定理知：E是AB的中点，F是AB⌢的中点，从而EF是弓形的高；设半径为Rm,则OE=(R-2)m.在Rt△AOE中,根据勾股定理计算出半径R，再由在直角三角形中，30度所对的直角边等于斜边的一半，从而得出∠AOB的度数，根据弧长公式即可求出弧AB的长度，最后得出覆盖棚顶的帆布的面积.14.【答案】解：在直线CD上取圆心O ，连接OA ，设半径为r cm.∵弦AB的垂直平分线交弧AB于点C ，交弦AB于点D ．在Rt△ADO中，OA2=AD2+OD2 ，∴r2=42+(r-2)2 ，∴r=5答：破残的圆形残片的半径为5 cm.【考点】勾股定理，垂径定理的应用【解析】【分析】设圆的半径为r cm，根据AB CD和已知条件求出AD=AB，在Rt △ADO中，利用勾股定理为等量关系列方程，求出半径即可.15.【答案】解：延长CD到O，使得OC=OA，则O为圆心，∵拱桥的跨度AB=24cm，拱高CD=8cm，∴AD=12cm，∴AD2=OA2﹣（OC﹣CD）2 ，即122=AO2﹣（AO﹣8）2 ，解得AO=13cm．即圆弧半径为13米．答：石拱桥拱的半径为13m．【考点】勾股定理，垂径定理的应用【解析】【分析】将拱形图进行补充，构造直角三角形，利用勾股定理和垂径定理解答四、综合题16.【答案】（1）解：连接BD．∵AB为直径，∴∠ADB=90°，在Rt△ADB中，BD= ==4 ，∵S△ADB= AD•BD= AB•DE∴AD•BD=AB•DE，∴DE= = =4 ，即DE=4 ；（2）解：证明：连接OD，作OF⊥AC于点F．∵OF⊥AC，∴AC=2AF，∵AD平分∠BAC，∴∠BAC=2∠BAD．又∵∠BOD=2∠BAD，∴∠BAC=∠BOD，Rt△OED和Rt△AFO中，∵∴△AFO≌△OED（AAS），∴AF=OE，∵AC=2AF，∴AC=2OE．【考点】全等三角形的判定与性质，垂径定理的应用【解析】【分析】（1）出现直径时，连接直径的端点和圆周上的一点，构成90度圆周角，利用勾股定理和面积法可以解决；（2）过圆心向弦引垂线，由垂径定理，得平分，构造出AC的一半，再证△AFO≌△OED，可证出结论.17.【答案】（1）解：如图所示，四边形OA′B′C′即为所求作的图形（2）；π【考点】垂径定理的应用，弧长的计算，旋转的性质，作图-旋转变换【解析】【解答】解：（2）根据勾股定理，OC= = ，C经过的路线长= = π．【分析】（1）根据网格结构找出点A、B、C的对应点A′、B′、C′的位置，然后顺次连接即可；（2）先利用勾股定理求出OC的长度，再根据弧长的计算公式列式进行计算即可得解．。

垂径定理垂径定理：垂直于弦的直径平分这条弦，并且平分弦所对的两条弧例1、如图，AB是⊙O的直径，弦CD⊥AB于E，则下面结论错误的是（）A、CE=DEB、弧BC=弧BDC、∠BAC=∠BADD、OE=BE例2、如图，DC是⊙O的直径，弦AB⊥CD于F，连接BC、DB，则下列结论错误的是（）A、OF=CFB、AF=BFC、AD=BDD、∠DBC=90°例3、如图，在⊙O中，AB为弦，OC⊥AB于C，若AO=5，OC=3，那么弦AB的长为（）A、10B、8C、6D、4例4、如图，公园的一座石拱桥是圆弧形的，拱的半径为13m ，拱高CD 为8m ，则拱桥的跨度AB 的长为（ ）A 、20B 、28C 、24D 、324例5、如图，弦CD 垂直于⊙O 的直径AB ，垂足为H ，且22=CD ，3=BD ，则AB 的长为（ ）A 、2B 、3C 、4D 、5垂径定理推论：一条直线，只要具备下列5条中的2条，就可以推出其他3条（简称：知二推三）①平分弦所对的优弧②平分弦所对的劣弧③平分弦（不是直径）④垂直于弦⑤过圆心例4、下列说法正确的有_____________①平分弦的直径垂直于弦 ②垂直于弦的直径平分弦所对的两条弧③平分弦的直径必平分弦所对的两条弧 ④相等的圆心角所对的弧相等4、如图，在⊙O中，直径CD垂直于弦AB，∠C=25°，则∠ABO的度数是（）A、25°B、30°C、40°D、50°5、如图，半径为10的⊙O中，弦AB的长为16，则AB的弦心距为（）A、6B、8C、10D、126、如图，AB是⊙O的直径，弦CD⊥AB于E，若AB=20，CD=16，则线段BE的长为（）A、4B、6C、8D、107、在直径为200cm的圆柱形油槽内装入一些油后，截面如图。

若油面的宽AB=160cm，则油的最大深度为（）A、40cmB、60cmC、80cmD、100cm8、如图所示，将半径为6cm的圆形纸片折叠后，圆弧恰好经过圆心O，则折痕AB的长为（）A、6cm3cmB、36cmC、36cmD、59、如图，⊙O的半径为5，弦AB的长为8，M是弦AB上的动点，则线段OM长的最小值为（）A、2B、3C、4D、510、如图，AB是⊙O的直径，弦CD⊥AB，垂足为E，连接AC。

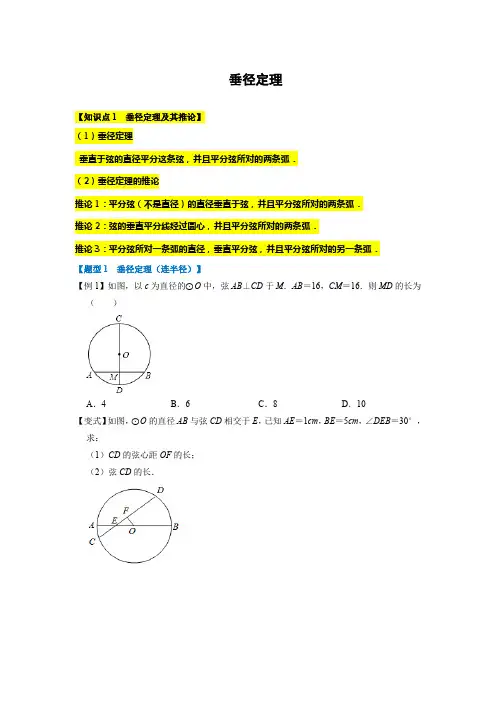

垂径定理【知识点1 垂径定理及其推论】（1）垂径定理垂直于弦的直径平分这条弦，并且平分弦所对的两条弧．（2）垂径定理的推论推论1：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧．推论2：弦的垂直平分线经过圆心，并且平分弦所对的两条弧．推论3：平分弦所对一条弧的直径，垂直平分弦，并且平分弦所对的另一条弧．【题型1 垂径定理（连半径）】【例1】如图，以c为直径的⊙O中，弦AB⊥CD于M．AB＝16，CM＝16．则MD的长为（）A．4B．6C．8D．10【变式】如图，⊙O的直径AB与弦CD相交于E，已知AE＝1cm，BE＝5cm，∠DEB＝30°，求：（1）CD的弦心距OF的长；（2）弦CD的长．【题型2 垂径定理（作垂线）】【例2】如图，AB是⊙O的直径，弦CD交AB于点P，AP＝4，BP＝8，∠APC＝45°，则CD的长为（）A．√34B．6√2C．2√34D．12【变式2-1】如图，在圆⊙O内有折线OABC，其中OA＝4，BC＝10，∠A＝∠B＝60°，则AB的长为（）A．4B．5C．6D．7【题型3 垂径定理（分类讨论）】【例3】已知圆中两条平行的弦之间距离为1，其中一弦长为8，若半径为5，则另一弦长为（）A．6B．2√21C．6或2√21D．以上说法都不对【变式】已知⊙O的直径CD＝100cm，AB是⊙O的弦，AB⊥CD，垂足为M，且AB＝96cm，则AC的长为（）A．36cm或64cm B．60cm或80cm C．80cm D．60cm【题型4 垂径定理（动点问题）】【例4】如图，已知⊙O的半径为4，M是⊙O内一点，且OM＝2，则过点M的所有弦中，弦长是整数的共有（）A．1条B．2条C．3条D．4条【变式】如图，⊙O的半径为13，弦AB＝24，P是弦AB上的一个动点，不在OP取值范围内的是（）A．4B．5C．12D．13【题型5 垂径定理（翻折问题）】【例5】如图，将半径为4cm的圆折叠后，圆弧恰好经过圆心，则折痕的长为（）A．4√3cm B．2√3cm C．√3cm D．√2cm【变式】（丹东模拟）半圆形纸片的半径为1cm，用如图所示的方法将纸片对折，使对折后半圆弧的中点M与圆心O重合，则折痕CD的长为cm．【知识点2 垂径定理的应用】（1）得到推论：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧．（2）垂径定理和勾股定理相结合，构造直角三角形，可解决计算弦长、半径、弦心距等问题．这类题中一般使用列方程的方法，这种用代数方法解决几何问题即几何代数解的数学思想方法一定要掌握．【题型6 垂径定理的实际应用】【例6】如图所示，某地欲搭建一座圆弧型拱桥，跨度AB＝32米，拱高CD＝8米（C为AB的中点，D为弧AB的中点）．（1）求该圆弧所在圆的半径；（2）在距离桥的一端4米处欲立一桥墩EF支撑，求桥墩的高度．【变式】如图，有一座圆弧形拱桥，桥下水面宽度AB为12m，拱高CD为4m．（1）求拱桥的半径；（2）有一艘宽为5m的货船，船舱顶部为长方形，并高出水面3.4m，则此货船是否能顺利通过此圆弧形拱桥，并说明理由．。
