木箱包装设计及检验规范
1 范围
本规范规定了我厂木箱包装中的类型，结构，尺寸等。
本规范适用于要求采用木箱包装非精密部件，可作为我厂木箱包装设计的依据。
2 规范性引用文件
GB/T 349 一般用途圆钢钉
GB/T 1931 木材含水率测定方法
GB/T 7284-1998 框架木箱
3 类型
我厂包装用木箱结构为胶合板封闭箱。

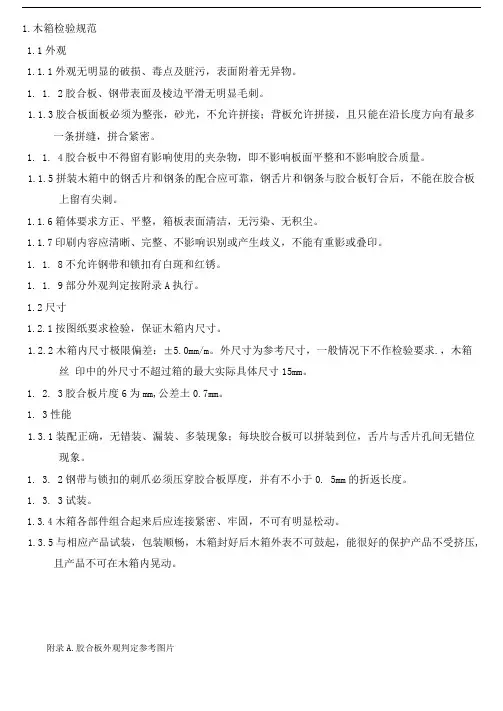

4 基本要求
4.1 外观
整体美观、木箱的外观面应无明显缺陷。
木箱外侧所印字迹清晰，有轻放标识。
4.2 基本功能要求。
在合理吊装和运输的过程中，木箱应该保证不开裂、不破碎，应能保证内部设备的完好无损，设备外表面无碰伤、损伤。
4.3 木材要求
以落叶松、松木、冷杉，云杉、榆木为主，也可使用强度相同或更大的材种。
同一个箱子需选用无明显色差的材料。
4.3.1 含水率
木材要求干燥。
4.3.2 木材体积
木材在扣除各种缺陷后，各构件应保证其体积和所要求体积一致。
4.3.3 不允许的缺陷
4.3.3.1 木方不能有树皮。
4.3.3.2 木方上有 3 cm以上的木节孔、虫眼、死节、漏节等缺陷（已修补者除外）。
4.3.3.3 有超过宽度或长度方向长度 1/5 以上尺寸裂纹及腐朽、变形等缺陷（已修补者除外）。
4.3.3.4 底座各受力构件及顶盖横梁等受力构件的纹理倾斜度不得超过1/5 。
4.3.4 尺寸偏差
木箱用木构件宽度与厚度的尺寸偏差按表 1 的规定。
表1 木构件宽度与厚度的尺寸偏差
尺寸范围(mm) 偏差
≤10±1
＞10～40±2
＞40～100 ±3
＞100±4
4.4 胶合板
4.4.1 应选用质量比较好的胶合板。
4.4.2 胶合板不应有明显影响外观的鼓泡、开胶起皮和翘曲等问题。
4.5 框架木箱尺寸的表示方法
框架木箱的尺寸用内尺寸或外尺寸表示，其中对内尺寸的规定如下：
长：端面立柱内面之间的距离；
宽：侧面立柱内面之间的距离；
高：侧面上、下框木外缘之间的距离。
4.6 间隙
一般情况下，框架木箱长度和宽度内尺寸应分别保证与被包装产品最大长度和宽度尺寸单侧 50±8 mm 以上间隙，高度内尺寸应保证比被包装产品最大高度尺寸大 50±8 mm 。
5 结构与尺寸
5.1 底座
5.1.1 结构
底座由滑木、枕木、底板组成，如图1所示。
在对底座构件性能和外观的要求中，滑木要求最高，枕木其次，底板要求最低。
图1 底座结构示意图（底板兼枕木）
5.1.2 滑木
5.1.2.1 滑木尺寸按表 2 规定。
5.1.2.2 滑木应在允许存在如下缺陷的前提下保证方正平整：钝棱最严重部分的缺角宽度不超过材宽
的30％，高度不超过材厚1/3，如图 3 所示；缺陷在中部时，扣除这些缺陷的大小,所剩尺寸仍应等于我司要求的尺寸。钝棱允许长度为木方长度的 20％，钝棱角允许数量为每个木方2个或者以下且不能再同一端位置。
5.1.2.3 滑木的钝棱面不应置于木箱两端面的外观面，同时应尽量避免出现在木箱前后两侧面。
图2 钝棱示意图
5.1.2.4
滑木一般应均匀排布，但对底板兼枕木的形式，若内装物需用螺栓固定在滑木上，限于螺栓
孔的位置，滑木的位置可适当偏移。滑木的中心间隔400～600 mm 。超过规定的间隔时，中间要增加
相同截面尺寸的滑木。5.1.2.5 滑木应采用根整木，不允许对接。5.1.2.6
滑木的两端不得突出箱外。
表2 木箱各构件尺寸
(单位：mm)
内装物质量(kg) 滑木
枕木(宽×厚) 枕木与滑木联接螺栓
底板用木板(宽×厚) 胶合板厚度
侧面、端面上/下框架、辅梁、立柱(宽
×厚) 顶盖横梁
箱的内长(≤)
尺寸(宽×厚) 横梁长度(≤) (宽×厚) ≤50 800
50×30
或40×40
50×20 (80×20) M8
120×15
6
50×30
400
40×40 (30×40) ＞50～75120×20
＞75～100 60×20 (110×20) 60×30
700
50×50 (30×50) ＞100～
200 1500 50×50
M10 1200
60×60 (30×60)
＞200～
350 80×30 (110×30)
1)如果箱的内长超过表中给定的范围，则采用大一级尺寸的滑木。
2)位于最外侧的枕木应按括号中的尺寸设计，位于中间的枕木可按括号前面的尺寸设计。当枕木截面宽度尺寸≥
110 mm 时，可采用两根枕木水平拼接，但单根枕木截面宽度不应＜80 mm 。
3)
对于储运过程中要堆码的木箱，其顶盖横梁尺寸按表中括号前的尺寸设计。对于储运过程中不可能堆码的木箱，其顶盖横梁中，除钢丝绳可能通过部位的两根主要受力横梁尺寸按表中括号前的尺寸设计外，其余横梁均按照括号中的尺寸设计。
4)顶盖横梁需要注意其截面应按照其最好的受力方向布置。
5)
如果横梁长度超过表中给定的范围，则采用大一级尺寸的顶盖横梁。
5.1.3 枕木
5.1.3.1 枕木尺寸按表
2规定。
5.1.3.2 枕木应基本方正平整。
5.1.3.3 枕木一般应均匀排布。枕木的中心间隔不大于 300 mm 。超过规定的问隔时，中间要增加相
同截面尺寸的枕木。
5.1.3.4 枕木与滑木联接用螺栓按表2规定。
5.1.4 底板
5.1.4.1 底板的厚度按表
2的规定。底板的宽度最小处不应小于
80 mm 。
5.1.4.2 底板用钢钉安装在滑木上。底板的中心间隔不大于
300 mm 。底板在长度方向上一般为整
板，但30％以下的底板可在枕木上对接。
5.2 侧面与端面5.2.1
结构
木箱的侧面和端面是由上
/下框木、立柱、辅梁及胶合板组成。
