当前位置：文档之家 › 德国Mahr薄膜测厚仪C1208M和C1216M中文说明书(完整版)

德国Mahr薄膜测厚仪C1208M和C1216M中文说明书(完整版)

  • 格式：pdf
  • 大小：728.77 KB
  • 文档页数：48

8.1 怎样选择标准尺寸测量的类型……………………16 14.7 使用一条 0-模式线连接至 PC(配线图)……………35
8.2 输入一点标准尺寸测量的名义标准尺寸值………16 15 使用并行(I/0)接口……………………………………35
8.3 输入两点标准尺寸测量的名义标准尺寸值………16 15.1 数字式输出控制端………………………………………………11 14.6.1 数据传输至计算机时的接口配置…………………31
6 设置特性 1 的计算及显示……………………………12 14.6.2 数据传输至计算机时的接口配置…………………31
6.1 设置某一特性的准确显示值的因子………………12
M1240 接口协议……………………………………31
5 校正测头灵敏度………………………………………10 14.4 选择传输速度………………………………………30
5.1 校准通道 C1 的测头灵敏度…………………………11 14.5 选择传输频率………………………………………30
5.2 根据通道 C1 的测头灵敏度校正通道 C2 的测头 (只用 14.6 接口配置实例………………………………………31
在某个时间段(测量周期)内由测量数据统计出的最大值, 最小值及平均值都可以存贮在设备内. 测量周期 末期, 这些数据将用于特征计算, 并显示在屏幕上. 测量周期可通过 Millimar 键盘设置一个外接控制信号 或一个内置定时器.
根据接口协议设置, 测量结果可以通过 RS232 接口传输至外接计算机或由外接计算机发出询问信号, 也可 通过计算机进行设备参数询问或设置. 其它设备, 例如打印机, 程序控制器等 Millimar 延伸设备都可以连 接至接口, 用于某些辅助应用功能(I/O).
1 基本要点…………………………………………………4 12 进行测量………………………………………………24
2 控制原理…………………………………………………5 12.1 进行合计测量………………………………………24
3 基本设置…………………………………………………8 12.2 进行差值测量………………………………………25
如果某一位数不需做更改, 可连续按 MENU 键直至需要更改的数闪动. 如果所需设置的数被跳过, 按 ESC 键返回该数并依照上述方法进行更改. 如果在代数符号闪动时按 ESC 键, 则最后一位数将 会开始闪动. - 依照上述方法对当前的数进行更改. - 所需设置的数值设置完毕后, 按 START 键, 终止设置过程并接受所设置的数, 同时返回上一级菜单. 关于键盘按键的更多信息可通过“控制基础”章节进行查询.
7. 使用 DATA 及 MASTER 键选择所需显示的测量单位(mm, μm 或 inch). 可以在任意时候更改单位设置.
8. 屏幕显示所需的测量单位时, 按 START 键. 出现标准显示介面(模拟刻度, 显示范围, 当前测量值, 所 选择的测量单位, 测头连接公式).
9. 使用电感模式时, 设备的默认连接公式为“+C1 +C2”, 使用气动模式时为“+C1”. 可以在任意时候通过 功能及参数菜单对上述设置进行更改(见 12).
键盘(2) 键盘包含 8 个按键. 4 个按键用于 Millimar 的功能及参数菜单操作(DATA, MENU, MASTER 及 ESC).
对参数设置中的数值进行更改 - 为此, 根据上述内容按 MENU 键选择相应参数的数值. 在数值的最前方位置会有一个代数符号在闪
动. - 使用 DATA 及 MASTER 键对代数符号进行设置(“+”或“-”). - 使用 MENU 键移动至第一位数(开始闪动), 并使用 DATA 及 MASTER 键设置为所需的值. - 使用 MENU 键移动至下一位数并进行设置.
Operating Instructions 操作说明
Millimar C1208/C1216
MAHR GMBH • GERMANY • MAHR FEDERAL INC. • U.S.A.
目录
*根据最新程序操作软件修订，软件版本号：V1.01-02
0 初始运行…………………………………………………2 11 密码保护………………………………………………23
出的外接设备. • Millimar 可存贮最新的 400 个测量数据, 并可通过 RS232 接口读取数据. • 用户校准.

Millimar C1208/C1216
4
2 控制原理
图1 Millimar C1208/1216 面板 1 屏幕 2 键盘 3 状态灯
屏幕(1) 所有重要的测量信息都可在屏幕显示 — 测量值(模拟及数字), 连接公式, 显示范围(并非 2 特性同时显示 状态时), 测量单位, 指示屏幕值是否是最大值, 最小值, 合计或差值, 以及指示(字母“T”)激活存贮测量数 据(必要时).
3.1 选择屏幕语言…………………………………………8 12.3 进行径向圆跳动测量………………………………26
3.2 设置对比度……………………………………………8 13 测量值存贮……………………………………………27
3.3 设置测量单位…………………………………………8 14 使用串行接口(RS 232)…………………………………28

Millimar C1208/C1216
2
使用 DATA 及 MASTER 键进入位于同一级菜单的下一级功能/设置菜单项.
按 MENU 键进入当前显示的功能/次级功能项的次级功能/设置项.
按 ESC 键返回上一级功能项.
按 START 键确认参数设置. 同时自动返回上一级功能项.
3.4 设置测量值的分辨率/显示格式………………………9 14.1 选择接口协议………………………………………28
3.5 选择显示的数字特性/测试结果………………………9 14.2 选择数据传输格式…………………………………29
4 测量设备的测头定位(安装)…………………………10 14.3 选择信息交换………………………………………29
两种规格都可应用于动态及统计测量. 当前测量值可同时以模拟格式(刻度示值)及数字模式(刻度下方的数字示值)进行显示. 必要时, 可同时显示 两个测头的数值. 但是, 该功能只在进行统计测量时起效.
具备一系列分辨率可根据需要进行设置. C1208 的最小分辨率为 0.1μm, C1216 的最小分辨率为 0.01μm. 正 如同显示当前测量值一样, 也可以显示两个测头的差值等组合数值. 屏幕还将显示当前两个连接通道的计 算公式.
10. 设置刻度显示范围. 依照下列步骤— - 按 RANGE 键. 屏幕闪现当前的显示范围及所选择的测量单位(例如 1mm). - 使用 DATA 及 MASTER 键选择所需的显示范围. - 按 START 键接受所设置的显示范围.
11. 将测头指示值置零. 为此, 需先按 MASTER 键, 再按 START 键.
10.5 输入一个启动延时…………………………………22
在操作说明中，你将看到以下图标： 普通信息
重要信息。 如不遵照执行将造成错误结果或对设备造成损伤!

Millimar C1208/C1216
1
0 初始运行 1. 小心打开 Millimar, 测头及电源适配器包装盒.
请不要丢弃出厂包装盒. 一旦发生投诉及维修, 需使用出厂包装盒将物品返还生产厂家. 由于没有 使用规定的包装盒而造成运输损伤, 将不能享受 Mahr 公司的质保承诺!
8.4 执行一点标准尺寸测量……………………………17 15.2 数字式输入控制端…………………………………36
8.5 执行两点标准尺寸测量……………………………17 15.3 数字式控制输入及输出端应用实例………………37
9 设置公差及极限值……………………………………17 15.4 模拟输出端(仅针对 C1216 !)………………………39
9.4 设置有效极限………………………………………19 17 出错提示信息…………………………………………41
10 设置测量值记录参数…………………………………20 18 技术参数………………………………………………42
10.1 设置滤波参数………………………………………20 19 Mahr 联络方式…………………………………………43
6.2 选择单个通道或通道连接方案(公式)………………13
OPTORSD 接口协议………………………………33
7 选择一个特性…………………………………………13
OPTORSS 接口协议………………………………34
8 标准尺寸测量…………………………………………14
MARTALK 接口协议………………………………34
9.1 设置公差极限………………………………………17 15.4.1 选择被显示的特性………………………………39
9.2 设置报警极限………………………………………18 15.4.2 设置模拟信号输出的灵敏度……………………40
9.3 为报警及公差极限设置状态灯的颜色……………19 16 恢复出厂设置…………………………………………40

Millimar C1208/C1216
3
1 基本要点 Millimar C1208/1216 是应用于生产现场的电子长度测量及评估设备. 其两种规格: C1208/1216M, T, F: 可连接 1 或 2 个电感测头. C1208PE: 可连接 1 个气动传感器(气动塞规, 气动环规).
10.2 指定测量顺序………………………………………21 20 质保……………………………………………………44
10.3 操作模式“NORMAL”………………………………21 21 索引……………………………………………………44
10.4 操作模式“AUTOM.”…………………………………22 22 功能及参数菜单操作…………………………………44

合集下载

膜厚仪作业指导书

膜厚仪作业指导书

膜厚仪作业指导书一、概述膜厚仪是一种用于测量材料表面薄膜的厚度的仪器。

本作业指导书旨在提供给操作人员关于膜厚仪的使用方法和操作步骤的详细说明，以确保准确测量薄膜厚度并保证仪器的正常运行。

二、仪器介绍1. 膜厚仪的主要组成部分包括测量头、显示屏、控制面板和电源开关等。

2. 测量头是膜厚仪的核心部件，通过与被测薄膜接触并发射特定的光线，然后通过光学原理测量薄膜的厚度。

3. 显示屏用于显示测量结果，包括薄膜的厚度值和相关的单位。

4. 控制面板上设置了各种功能按键和调节旋钮，用于调整测量参数和进行仪器的操作设置。

三、操作步骤1. 准备工作a. 确保膜厚仪和被测样品表面干净，无尘和杂质。

b. 打开膜厚仪电源开关，待仪器启动完成后进行下一步操作。

2. 仪器校准a. 将膜厚仪放置在平稳的台面上，并确保仪器水平。

b. 按下控制面板上的校准按键，进入校准模式。

c. 根据仪器的提示，将校准片放置在测量头下方，并进行校准操作。

d. 校准完成后，根据显示屏上的提示，确认校准结果并保存。

3. 测量操作a. 将待测样品放置在膜厚仪的测量台上，确保样品与测量头接触良好。

b. 按下控制面板上的测量按键，开始测量。

c. 等待测量完成后，显示屏上将显示出薄膜的厚度值和相关的单位。

d. 根据需要，可以进行多次测量并取平均值，以提高测量结果的准确性。

4. 数据处理a. 将测量结果记录下来，并进行必要的数据处理和分析。

b. 根据实际需求，可以将测量结果导出到计算机或打印机进行进一步处理和保存。

四、注意事项1. 在操作膜厚仪之前，操作人员应熟悉仪器的使用方法和操作步骤，并遵守相关的安全规定。

2. 在进行测量之前，应确保仪器处于稳定的工作状态，并进行仪器的校准操作。

3. 在测量过程中，应避免外部光线的干扰，以保证测量结果的准确性。

4. 在进行测量时，应注意避免样品与测量头的接触过程中产生任何损伤或划痕。

5. 定期对膜厚仪进行维护和保养，如清洁测量头和更换消耗品等，以确保仪器的正常运行和延长使用寿命。

测厚仪使用方法说明书

测厚仪使用方法说明书

测厚仪使用方法说明书概述：本说明书旨在提供测厚仪的使用方法，以帮助用户正确、高效地操作测厚仪。

一、产品介绍：测厚仪是一种用于测量材料厚度的仪器。

它适用于各种金属材料、塑料、玻璃等非金属材料的测量。

本测厚仪采用最先进的超声波技术，具备高精度和稳定性。

二、测厚仪的组成部分：1. 主机：包含仪器的显示屏和操作面板。

2. 超声波探头：用于发射超声波并接收反射信号。

3. 电池：用于供电。

4. 数据线：用于与计算机或其他设备的连接。

三、使用准备：1. 将测厚仪主机打开，并确保电池电量充足。

2. 清洁探头：使用干净的布擦拭探头表面，确保其清洁。

3. 检查测厚仪的尺寸、重量等参数是否符合要求。

四、操作步骤：1. 打开电源：按下测厚仪主机上的电源按钮，确保仪器已开启。

2. 选择材料类型：根据待测材料的类型，在操作面板上选择相应的材料类型。

3. 校准仪器：将探头贴紧待测物体表面，按下校准按钮，待仪器校准完成后方可进行测量。

4. 进行测量：将探头贴紧待测物体表面，观察显示屏上的测量数值。

确保探头与物体表面保持平行。

测量过程中，可以按下测量按钮来记录测量数值。

5. 记录数据：可选择将测量数据存储在测厚仪内存中，或通过数据线将数据传输至计算机或其他设备。

6. 关闭测厚仪：测量完成后，按下主机上的电源按钮，将仪器关闭。

五、注意事项：1. 请定期清洁测厚仪，以确保其正常工作。

2. 在测量过程中，探头与物体表面的贴合度对测量结果有较大影响，应保持探头与物体表面的垂直度和平行度，以获得准确的测量结果。

3. 避免将测厚仪接触到水、污垢等可能对仪器造成损坏的物质。

4. 在使用测厚仪时，应注意人身安全，避免接触到探头上的尖锐物体。

六、维护保养：1. 定期检查电池电量，确保有足够的电量进行正常使用。

2. 定期校准测厚仪，以确保测量结果的准确性。

3. 当测厚仪长时间不使用时，应将电池取出，以免电池漏液损坏仪器。

七、故障排除：如果测厚仪出现故障，请联系售后服务中心进行维修或更换。

测厚仪使用说明书

测厚仪使用说明书

测厚仪使用说明书1、概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。

此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

1．2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1．3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2〜225mm钢）声速调节范围：1000〜9999m/s使用温度范围:0〜40C电源：二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。

采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。

耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。

可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。

测声速功能，根据样块厚度直接测出其声速，避免了查表或换算带来的麻烦。

低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、测量步骤4．1 测量准备将探头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。

此时可以开始测量。

4．2 声速的调整如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。

测厚仪操作说明

测厚仪操作说明

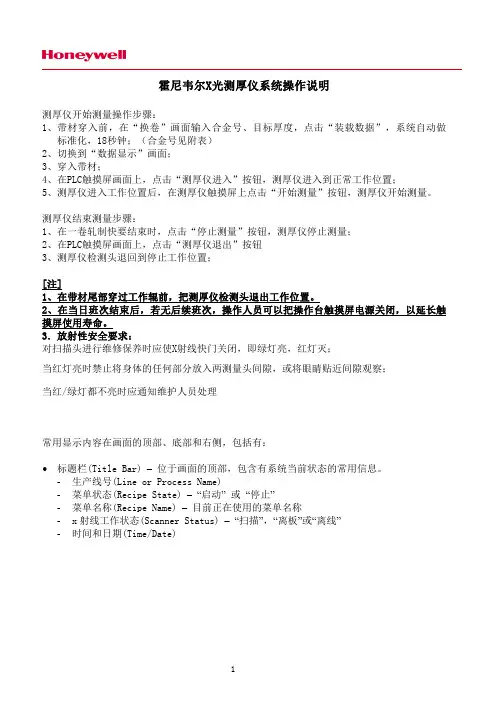

霍尼韦尔X光测厚仪系统操作说明测厚仪开始测量操作步骤：1、带材穿入前，在“换卷”画面输入合金号、目标厚度，点击“装载数据”，系统自动做标准化，18秒钟；（合金号见附表）2、切换到“数据显示”画面；3、穿入带材；4、在PLC触摸屏画面上，点击“测厚仪进入”按钮，测厚仪进入到正常工作位置；5、测厚仪进入工作位置后，在测厚仪触摸屏上点击“开始测量”按钮，测厚仪开始测量。
