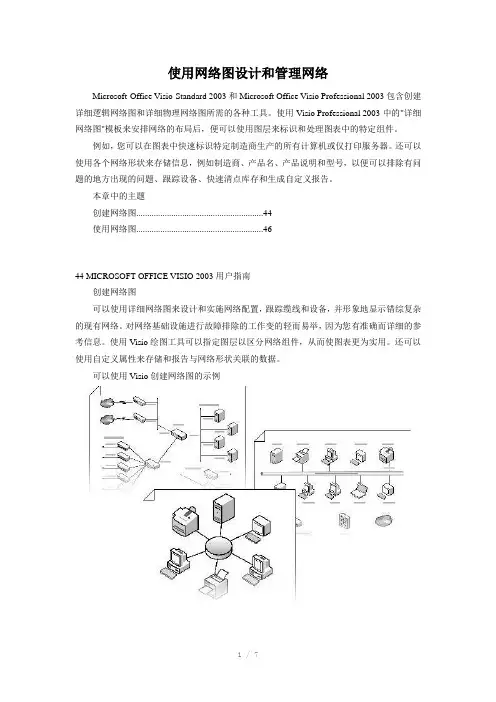

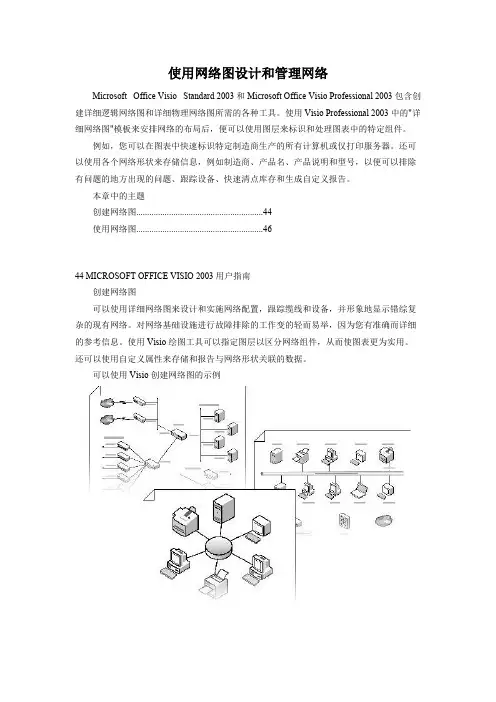

使用网络图设计和管理网络Microsoft Office Visio Standard 2003和Microsoft Office Visio Professional 2003包含创建详细逻辑网络图和详细物理网络图所需的各种工具。
使用Visio Professional 2003中的"详细网络图"模板来安排网络的布局后,便可以使用图层来标识和处理图表中的特定组件。
例如,您可以在图表中快速标识特定制造商生产的所有计算机或仅打印服务器。
还可以使用各个网络形状来存储信息,例如制造商、产品名、产品说明和型号,以便可以排除有问题的地方出现的问题、跟踪设备、快速清点库存和生成自定义报告。
本章中的主题创建网络图 (44)使用网络图 (46)44 MICROSOFT OFFICE VISIO 2003用户指南创建网络图可以使用详细网络图来设计和实施网络配置,跟踪缆线和设备,并形象地显示错综复杂的现有网络。
对网络基础设施进行故障排除的工作变的轻而易举,因为您有准确而详细的参考信息。
使用Visio绘图工具可以指定图层以区分网络组件,从而使图表更为实用。
还可以使用自定义属性来存储和报告与网络形状关联的数据。
可以使用Visio创建网络图的示例使用网络图设计和管理网络45创建详细逻辑网络图或详细物理网络图1启动Visio Professional。
在"选择绘图类型"窗口的"类别"下,单击"网络"。
2在"模板"下,单击"详细网络图"。
3从"网络和外设"中,将"以太网"或"环形网络"网络主干形状拖到绘图页上。
4从"形状"窗口的模具中,将服务器、工作站和其他组件形状拖到绘图页上,并将它们放置于网络主干形状的周围。
注:要在"形状"窗口中显示特定模具上的形状,请单击模具标题栏。
