八年级物理上册52《电流和电路》同步测试(含解析)新人教版

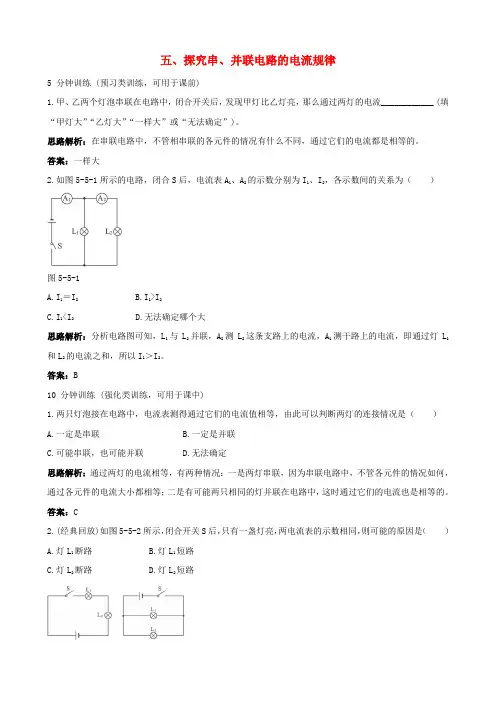

五、探究串、并联电路的电流规律5 分钟训练 (预习类训练，可用于课前)1.甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________ (填“甲灯大”“乙灯大”“一样大”或“无法确定”)。

思路解析：在串联电路中，不管相串联的各元件的情况有什么不同，通过它们的电流都是相等的。

答案：一样大2.如图5-5-1所示的电路，闭合S后，电流表A1、A2的示数分别为I1、I2，各示数间的关系为（）图5-5-1A.I1＝I2B.I1>I2C.I1<I2D.无法确定哪个大思路解析：分析电路图可知，L1与L2并联，A2测L2这条支路上的电流，A1测干路上的电流，即通过灯L1和L2的电流之和，所以I1＞I2。

答案：B10 分钟训练 (强化类训练，可用于课中)1.两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（）A.一定是串联B.一定是并联C.可能串联，也可能并联D.无法确定思路解析：通过两灯的电流相等，有两种情况：一是两灯串联，因为串联电路中，不管各元件的情况如何，通过各元件的电流大小都相等；二是有可能两只相同的灯并联在电路中，这时通过它们的电流也是相等的。

答案：C2.(经典回放)如图5-5-2所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（）A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路图5-5-2 图5-5-3思路解析：本题可采用排除法。

若选A，因为A1与L1串联，L1断路，即没有电流通过L1，故A1的示数为零，与已知“两电流表的示数相同”矛盾，故A错误。

若选B或D，因为灯L1与L2并联，L1(或L2)短路，L2(或L1)必然同时也被短路，结果两灯都不会亮，与已知“有一盏灯亮”矛盾，故B和D都错误。

答案：C3.(经典回放)在图5-5-3所示的电路中，L1和L2为两个灯泡，开关S1、S2、S3原来都是断开的，则（）A.只闭合S2时，L1和L2是串联的B.只闭合S1时，L1和L2是串联的C.只闭合S3时，L1和L2是串联的D.同时闭合S1和S3时，L1和L2是串联的思路解析：由题图知，只闭合S2时，电流从电源的正极出发，流经L1和L2，回到电源的负极，只有唯一的通路，所以L1和L2串联，故A对。

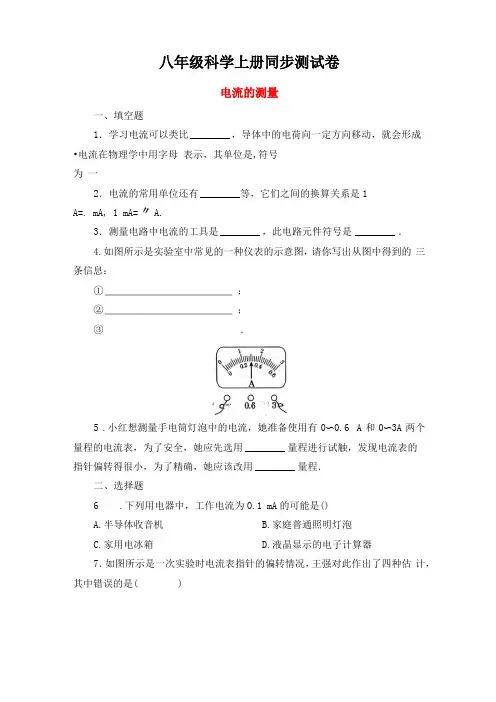

八年级科学上册同步测试卷电流的测量一、填空题1．学习电流可以类比________ ，导体中的电荷向一定方向移动，就会形成•电流在物理学中用字母表示，其单位是,符号为一2．电流的常用单位还有________等，它们之间的换算关系是1A=. mA, 1 mA=〃A.3．测量电路中电流的工具是________ ，此电路元件符号是________ ．4.如图所示是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①_______________________ ；②_______________________ ；③．5.小红想测量手电筒灯泡中的电流，她准备使用有0〜0.6 A和0〜3A两个量程的电流表，为了安全，她应先选用________ 量程进行试触，发现电流表的指针偏转得很小，为了精确，她应该改用________ 量程．二、选择题6.下列用电器中，工作电流为O.1 mA的可能是()A.半导体收音机B.家庭普通照明灯泡C.家用电冰箱D.液晶显示的电子计算器7．如图所示是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中错误的是( )A.若使用“一”和“3”两个接线柱接入电路，则指针所对应的示数为2.3AB.若使用“一”和“0.6”两个接线柱接入电路，则指针所对应的示数为0.48 AC.若先使用“一”和“3”两个接线柱接入电路，而后使用“一”和“0.6” 两个接线柱接入原电路中，则指针所对应的示数不会改变D.电流从电流表的“一”接线柱流出8.在下图所示的四个电路中，电流表能够测灯L1电流的是( )9.在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为I A=0.4 A、I B =0.2 A、＜ =0.2 A,在表格中记录数据后，下一步应该做的是 ( )A.换用不同规格的小灯泡，再测出几组电流值B.整理器材，结束实验C.分析数据，得出结论D.换用电流表的另一量程，再测出一组电流值10.某同学利用图示电路研究并联电路中电流的规律.闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度，产生这种现象的原因可能是( )A.小灯泡L发生短路B.小灯泡L2发生短路C.电流表使用的量程小了D.电流表的接线柱接反了11.如图所示，a、b、c,d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为()A. M 接 a, N 接 bB. M 接 c,N 接 dC. M 接 b, N 接 aD. M 接 c、N 接 c三、综合题12.小明在学习“探究串联电路中的电流”时,对于电路中的电流,他根据“电路中每一个用电器都消耗一定的电能”这一生活经验,提出猜想“串联电路中的电流越来越小,最终减为零”.给你电源、开关、电流表各1个、灯泡3个、导线若干,请用实验检验小明的猜想是否正确.(1)画出你设计的电路图.(2)扼要写出你的操作步骤.13.小芸在实验室中用电流表测流过灯泡的电流(估计为0.3A左右)她连接的电路如图所示,请仔细观察这个电路,回答下列问题.(1)小芸能否测出流过灯泡的电流？为什么？(2)开关闭合后，会发生什么现象？⑶在图中的错误导线上打“X”，并加以改正.14．如图所示，图甲是小强用电流表测通过小灯泡电流的实物连接图．(1)请指出图甲中的错误：;(2)请在图乙中用笔画线表示导线，画出正确的连接方法．15．根据要求，将图中的元件连成电路图．(各元件位置不动)②图乙中灯L1、L2并联，16．为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验． ①图甲中灯L 1、L 2串联，电流表测灯L 2的电流; 电流表测灯L 2的电流.(1)在连接电路时，开关应处于状态．⑵小薇先将电流表接在L所在的支路上，闭合开关后，观察到灯L发光，1但灯L1不发光，电流表的示数为零，电路可能存在的故障是:(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为11、I2和I，电流表示数如图甲、乙、丙所示，可读出I1=0.5A，I2=A，I=A.根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：．(写出关系式即可)(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：___________________________________ .参考答案1．水流电流 I 安培 A2. mA、“A 1000 10003.电流表4.①通过表盘上的“A”标志可知，这是一个电流表②电流表选择的量程是0~3A③电流表使用的分度值为0.1 A,电流表的示数为1.5A5. 0〜3A 0〜0.6A解析：为了安全，应选用电流表的大量程进行试触，根据指针的偏转情况确定合适的量程.小红选用电流表的大量程试触，发现电流表的指针偏转得很小，为了精确，她应该改用小量程.6.D7.B 解析：若使用“一”和“0.6”两个接线柱接入电路，则指针所对的示数为0. 46A.8.A解析：只有A图全部符合电流表的使用规则.9.A解析：实验测出了一组实验数据，因一次测量具有偶然性，不能得出普遍规律，为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后分析实验数据，从而得出实验结论.故A正确，B、C、D错误.10.C解析：两只灯泡均发光，说明灯泡没有发生短路，A、B选项错误；电流表的指针正向偏转，说明电流表的正、负接线柱接法正确，D选项错误；电流表指针偏转超过最大刻度，说明电流表使用的量程太小了，C选项正确.11.B解析：电流表与灯泡串联，且电流从正接线柱流入，从负接线柱流出.12.(1)实验电路图如图所示I ~一(2)实验步骤：①根据电路图连接好电路；②闭合开关S,读出电流表的示数I ； a③将电流表分别接在b、c处，读出电流表示数I b、I c；④比较I a、I b、I c的大小，得出结论.13．(1)不能测出灯泡的电流，因为电流表没有与灯泡串联．(2)开关闭合后，可能会损坏电流表和电源．(3)如图所示14. (1)电流表并联接入电路了(2)如图所示15.16.I=I1+I2(3)0.52 1(4)用改变电源电压继续实验的方法进行验证(其他答案合理均可)解析：(1)在连接电路的过程中，为避免由于连接过程中出现短路而损坏电路，开关要处于断开状态.(2)灯泡L1不发光，电流表示数为零，说明灯泡L1和电流表所在支路发生开路，可能是灯泡L1开路，如L1接线柱没有接好，L1的灯丝断了，也可能是电流表的接线柱没有接好，等等.本题答案具有开放性，只要答案合理即可.（3）虽然I1+I2的和稍微大于I, 但是相差较小，在实验误差存在的情况下，可以得出I=I1+I2的结论.（4）为了验证结论的普遍性,除采取更换不同的灯泡进行实验外,还可以用改变电源电压继续实验的方法进行验证．。

5.2《电流和电路》精练精析1.以下关于电流的说法正确的是（）A.电荷只要运动就能形成电流B.只有自由电子的移动才能形成电流C.电荷定向移动的方向就是电流的方向D.正电荷定向移动的方向与电流方向相同【解析】选D.电荷定向移动才能形成电流，电荷包括正电荷和负电荷，正电荷定向移动的方向与电流方向相同，负电荷定向移动的方向与电流方向相反.2.如图所示的箭头表示电流的方向,其中正确的是（）【解析】选A.在电源外部，电流从电源正极流出，经各元件回到负极.3.如图所示的电路中,小灯泡能够发光的是（）【解析】选C.考查得到持续电流的条件,A中开关是断开的;B中缺少电源;D中导线没有连在电源的正、负两极上,且开关没闭合.根据电路中得到持续电流的条件,C项是正确的.4.在如图所示的电路中正确的是（）【解析】选C.构成电路的必要元件有电源、用电器、导线、开关.A图中无用电器，D图中无电源.B图虽各元件齐全，但连接成了短路，只有C图正确.5.如图所示，是几种常用元件及其符号，请你在图中元件对应的空白处画出该元件的符号.6.在方框内画出如图所示电路的电路图，并在电路图中标出电流的方向.【解析】根据实物图画电路图，一要搞清电路连接情况，二要会用规定符号表示元件，三要注意做图规范.答案：如图【能力提升练】一、选择题（本大题共6小题，每小题3分，共18分）1.如图所示，要使手电筒正常工作，两节干电池安装正确的是（）A.甲图B.乙图C.丙图D.都不正确【解析】选B.在电路中两节干电池组成电池组.其中一节电池的正极与另一节电池的负极相连.另一节电池的正极为电池组正极，这节电池的负极为电池组的负极.图甲两电池负极相连，图丙两电池正极相连，都不能使电路中形成电流.只有乙图安装正确.故选B.2.（2009·广东中考）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A.小灯泡亮，电铃响B.小灯泡亮，电铃不响C.小灯泡不亮，电铃响D.小灯泡不亮，电铃不响【解析】选C.从电路连接情况分析：只闭合S1时，电流通过灯泡和电铃.若再闭合S2时，则电流会通过S2，而不经过灯泡，所以小灯泡不亮，电铃响.故选C.3.两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图所示,则（）A.A中正电荷通过棒流向B,B带正电荷B.B中负电荷通过棒流向A,B带正电荷C.棒中有持续电流从A流向B,使B张角增大D.棒中有持续电流从B流向A,使A张角先减小,后增大【解析】选B.A带正电,B不带电,中间用金属棒相连,金属导电靠自由电子发生定向移动,因此判断自由电子由B向A移动,电流方向与自由电子运动的方向相反,由此判断电流方向从A 流向B,但电流不能持续.4.如图所示，用导线把灯泡、电池和四种物品分别相连，灯泡一定不发光的是（）【解析】选D.此题主要考查导体与绝缘体的不同，导体容易导电，能够让电流通过；绝缘体不容易导电，不能通过电流，图中银汤勺、铁螺丝钉、铜钥匙都是导体，则灯泡发光；而塑料笔外壳是绝缘体，所以D图中灯泡一定不发光.5.如图所示的实物电路中,与图所示的电路图对应的是（）【解析】选B.A选项中灯泡只接一个接线柱，相当于灯泡没接在电路中，A错；C、D两选项中，两节干电池接法错误，应是一节电池正极接另一节电池负极，C、D错.6.（2009·宁波中考）下列与实物图一致的电路图是（）【解析】选C.根据实验电路，两灯泡依次首尾相连，开关在L1前控制整个电路，所以与此相对应的电路图为图C.二、填空题（本大题共4小题，每空1分，共10分）7.（2009·十堰中考）夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连.当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从_____流向_____.（选填“云层”或“大地”）.【解析】正电荷移动的方向规定为电流的方向，负电荷移动的方向和电流方向相反，云层中的负电荷通过避雷针经金属线导入大地，那么电流方向就是从大地流向云层.答案：大地云层8.如图所示的电路中，在开关闭合后，电流的方向是从_____接线柱流向_____接线柱；在灯泡中，电流的方向是从_____接线柱流向_____接线柱.【解析】要判断电路中电流的方向,必须明确电流方向的规定:在电源外部,电流沿着“正极→用电器→负极”这样的方向流动.按照这个规定分析,图中的电源是一节干电池,右端是干电池的正极,电流从正极流出,在开关中,电流从c接线柱流向d接线柱;电流经过灯泡时,则是从b接线柱经过灯泡流向a接线柱.答案:c d b a9.我们平时在“开灯”时，实际上是将开关_____，“关灯”时，实际上是将开关_____. 【解析】生活中约定俗成的说法有时和物理的科学语言有一定的差别.答案：闭合断开10.红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，它_____电路；直立时，它_____电路.（选填“断开”或“闭合”）【解析】此安全装置相当于一个自动开关，广泛应用在各种小型家电上，起到保护人身安全，保护家庭电路的作用.答案：断开闭合三、简答题（6分）11.如图所示，找出下列电路连接中的错误与不足.【解析】甲图中电流由电源正极流出后,经开关可直接流回电源负极,这会造成短路,是不允许的,现实生活中这种情况会烧坏电源,甚至引起火灾;乙图中干电池只有一节接入电路,另一节没有接入电路;丙图中出现的错误要更加重视,在连接实物图时,导线是不允许交叉的. 答案：甲图短路，乙图中有一节干电池没接入电路，丙图中导线有交叉.四、作图题（6分）12.某同学学习了“电路”知识后，自行设计安装了如图所示的门铃，请在方框中画出这个门铃电路的电路图.【解析】本题联系生活实际考查电路图的画法.画图时首先要分析实物图，分清电路元件及其连接方式.题目中的实物图电路元件包含：电源、电铃和开关，故可画出如图所示的电路图.。

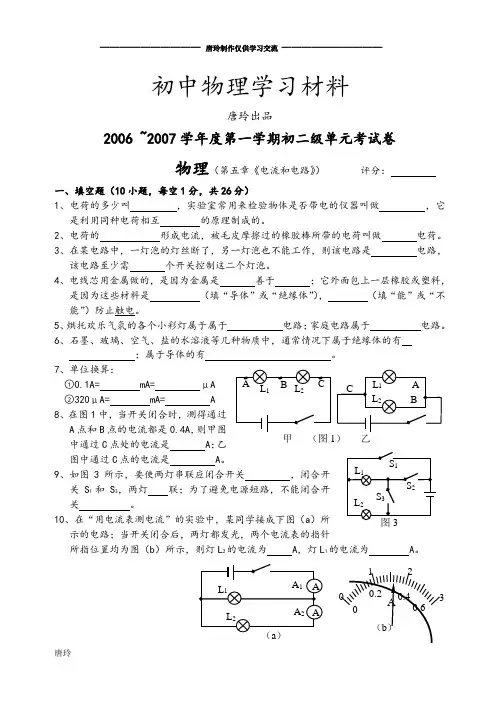

初中物理学习材料唐玲出品2006 ~2007学年度第一学期初二级单元考试卷物理（第五章《电流和电路》） 评分：一、填空题（10小题，每空1分，共26分）1、电荷的多少叫 ，实验室常用来检验物体是否带电的仪器叫做 ，它是利用同种电荷相互 的原理制成的。

2、电荷的 形成电流，被毛皮摩擦过的橡胶棒所带的电荷叫做 电荷。

3、在某电路中，一灯泡的灯丝断了，另一灯泡也不能工作，则该电路是 电路，该电路至少需 个开关控制这二个灯泡。

4、电线芯用金属做的，是因为金属是 善于 ；它外面包上一层橡胶或塑料，是因为这些材料是 （填“导体”或“绝缘体”）， （填“能”或“不能”）防止触电。

5、烘托欢乐气氛的各个小彩灯属于属于 电路；家庭电路属于 电路。

6、石墨、玻璃、空气、盐的水溶液等几种物质中，通常情况下属于绝缘体的有 ；属于导体的有 。

7、单位换算：○10.1A= mA= μA ○2320μA= mA= A 8、在图1中，当开关闭合时，测得通过A 点和B 点的电流都是0.4A ，则甲图中通过C 点处的电流是 A ；乙图中通过C 点的电流是 A 。

9、如图3所示，要使两灯串联应闭合开关 ，闭合开关S 1和S 3，两灯 联；为了避免电源短路，不能闭合开关 。

10、在“用电流表测电流”的实验中，某同学接成下图（a ）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b ）所示，则灯L 2的电流为 A ，灯L 1的电流为 A 。

甲 （图1） 乙二、选择题（8小题，每题3分，共24分）11、在下图所示的四个电路中，与右边实物图4对应的是（12、一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（ ） A ．串联 B ．并联 C ．串联或并联都可以 D ．无法判断 13、下列电路中不属于并联电路的是（ ）14、下列关于发光二极管，说法错误的是（ ）A ．电视机上的指示灯，街道上的红绿灯都用到发光二极管B ．发光二极管只允许电流从它的某一端流入，另一端流出C ．发光二极管是一种半导体电子元件D ．当将发光二极管接入电路中时，电路中电流的方向是负极→发光二极管→正极 15、在图5中，通过A 1、A 2、A 3三个电流表的电流分别为I 1、I 2、I 3，则它们之间的关系为（ ）A ．I 1>I 2>I 3B ．I 1=I 2>I 3C ．I 3=I 1+I 2D ．I 2=I 1+I 3 16、为了测量通过灯泡L 1的电流，电流表接在如图6所示电路 中的位置（ ） A ．只能在A 处 B ．只能在B 处C ．只能在C 处D ．A 、B 、C 三处都可以17、串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I 甲与通过乙灯的电流I 乙的大小相比较是（ ）ABCDL 1A 3 A 1A 2 L 2图5 A B C L 1L 2 图6A B C D图4A ．I 甲>I 乙B ．I 甲<I 乙C ．I 甲=I 乙D ．无法判断18、下列电器是我们常见的家用电器，关于我们正常工作时的电流，下列说法中最合理的是（ ）A ．电风扇约2AB ．电冰箱约1AC ．电视机约2AD ．台灯约1A2006 ~2007学年度第一学期初二级单元考试答案卷物理（第五章《电流和电路》） 评分：一、填空题（10小题，每空1分，共26分）1、 、 、 ；2、 、 ；3、 、 ；4、 、 、 、 ；5、 、 ；6、 、 ；7、 、 、 、 ；8、 、 ；9、 、 、 ； 10、 、 ；二、选择题（8小题，每题3分，共24分）三、实验题（5小题，共34分） 19、（1）为了正确地使用电流表，连 接时必须做到如下几点：（共8分）○1电流表必须 接入； ○2必须使电流从 流入， 流出； ○3选择适当的 .（若无法估测待测电流值，可用 法选择它）； ○4绝对不允许将电流表直接连接到 。

人教版八年级物理《§5.2电流和电路》同步探究实验训练一、选择题1、与图3所示实验电路相对应的电路图是图4中的2、关于电流的方向，下列说法正确的是A．在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中的自由电子定向移动的方向相反D.带电粒子移动的方向就是电流的方向3、小玉根据电路中的小灯泡是否发光判断电路中有无电流，采用的物理学研究方法是：A．控制变量法; B．类比法; C．转换法; D．模型法.4、连接在电路中的蓄电池:A、一定是电源;B、一定是用电器;C、既不是电源，也不是用电器;D、既可以是电源，又可以是用电器.5、如图所示的实物连接中，开关闭合时会造成电源短路的是：A、开关的接线柱上接线不牢；B、灯座的接线柱上接线不牢；C、开关的两接线柱上用导线连通；D、灯座的两接线柱用导线连通6、下列说法中正确的是:A．电路中有了电源就形成电流; B．电路中有电荷运动就形成电流;C．只要电路闭合，电路中就会有持续的电流; D．在闭合电路中要得到持续的电流，必须有电源.7、不允许用导线直接把电源的两极连接起来是因为:A.有触电的危险;B.电路中没有电流;C.电流太小;D.电流太大. 8、电路发生短路故障的原因是:A. 开关未闭合;B. 导线内部断裂;C. 使用了已损坏的电源;D. 电源的两极直接被导线连通.9、某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是:A. 断路;B. 短路;C. 灯泡坏了;D. 电池坏了.10、下列说法中正确的是：A、用导线把开关、电灯等用电器连接起来就组成了一个完整的电路;B、干电池、蓄电池、发电机、电动机都是电源;C、电源是使电路中有持续电流的装置;D、用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极.11、如图所示为硬导线与螺丝压按式接线柱的连接，其中正确的是:12、日常生活中所说的“开灯”和“关灯”是指：A、开灯是指断开开关;B、关灯是指关闭开关;C、开灯是指闭合开关;D、以上说法都不对.13、在连接电路的过程中，下列几种做法中，没有必要的是:A.断开开关按电路图连接元件;B.开关必须靠近电源的正极;C.各个接线点一定要连接牢固;D.全部连接完后，再对照电路图检查，无误后再闭合开关.14、下列电路元件符号表示电动机的是:15、下面几种电路元件符号所代表的电路元件不正确的是:16、如图所示的实物电路图中，可以使小灯泡发光的正确电路是:17、如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图4的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是:18、下面4种情况，小灯泡不能发光的是：19、某同学用两节干电池，一只电键、一只小灯泡和几根导线连成电路，发现闭合电键小灯不亮，断开电键小灯发光，以下分析正确的是:A、电键接在靠电池负极一端，应将电键改接在靠电池正极一端;B、电键接反了，应将电键接线柱上的导线交换一下;C、电键能控制小灯的亮灭，电路正确;D、电键与小灯并联，当电键闭合时发生短路，故连成的电路是错误的。

初中物理电流和电路作图题专题训练题号一、作图题二、综合题总分得分一、作图题1、根据图14中所示的实物连接图，在方框内画出电路图。

2、请画出如图18所示实物电路的电路图。

3、根据图中所示的实物连接图，在方框内画出电路图．4、根据如图所示的实物连线图，画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）5、根据如图所示的实物连线图，在虚线方框中画出对应的电路图．6、根据电路实物图画出电路图7、将图5中的各器材按要求连成电路。

要求：（1）两开关都闭合时两灯都亮，（2）只闭合S1时只有L1灯亮，（3）只闭合S2时两灯都不亮。

评卷人得分8、根据图1所示电路图连接实物图（图2）9、连接图1中的电路图，画出图2的电路图10、如图11按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得相交。

11、根据题意作图。

（1）在下图甲中画出电路图中的电流方向，并连接图乙的实物图。

请根据实验电路，在图方框内画出电路图．12、图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。

13、根据电路图用笔画线把电路元件连接起来．14、根据电路图用笔划线连接实物图15、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．16、在连接电路过程中，开关应该处于状态，如下图，并根据电路图乙，把图甲的实物图连接正确. 17、请按照图乙所示的实物图画出电路图．18、在下图甲中画出电路图中的电流方向，并连接图乙的实物图。

19、LED手电因其发光效率高、亮度强越来越受到人们的欢迎．如图16所示的LED手电有5个LED灯泡．使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。

若将其中任意一个灯泡取下，开关的控制效果以及其它灯泡的发光情况均不受影响。

请你尝试画出该LED手电的内部电路图。

（LED灯泡用一般的灯泡符号表示即可）20、根据如图1所示的实物连线图，在图2的方框内画出对应的电路图．21、如图所示，是小明同学设计的门铃电路，请你在虚线框内画出这个门铃的完整电路图.22、画出对应的电路图．23、根据实物图，在虚线框内画出电路图．24、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．25、请根据图14所示的实物连接图，画出对应的电路图。

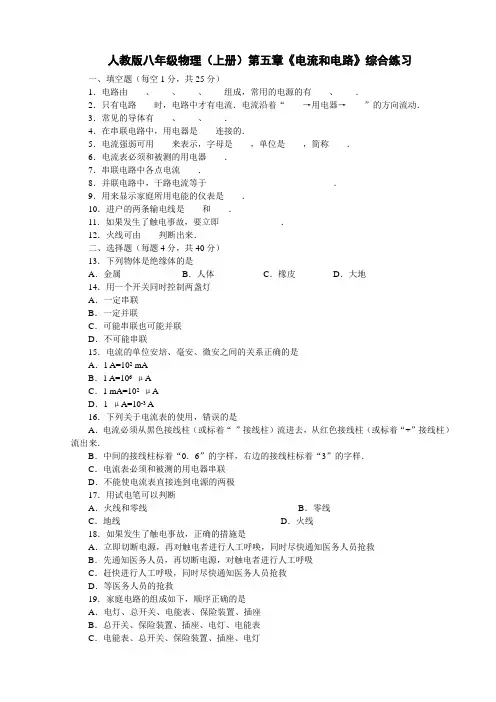

人教版八年级物理（上册）第五章《电流和电路》综合练习一、填空题（每空1分，共25分）1．电路由____、____、____、____组成，常用的电源的有____、____．2．只有电路____时，电路中才有电流．电流沿着“____→用电器→____”的方向流动．3．常见的导体有____、____、____．4．在串联电路中，用电器是____连接的．5．电流强弱可用____来表示，字母是____，单位是____，简称____．6．电流表必须和被测的用电器____．7．串联电路中各点电流____．8．并联电路中，干路电流等于_____________________________．9．用来显示家庭所用电能的仪表是____．10．进户的两条输电线是____和____．11．如果发生了触电事故，要立即______________．12．火线可由____判断出来．二、选择题（每题4分，共40分）13．下列物体是绝缘体的是A．金属B．人体C．橡皮D．大地14．用一个开关同时控制两盏灯A．一定串联B．一定并联C．可能串联也可能并联D．不可能串联15．电流的单位安培、毫安、微安之间的关系正确的是A．1 A=102 mAB．1 A=106μAC．1 mA=102μAD．1 μA=10-3 A16．下列关于电流表的使用，错误的是A．电流必须从黑色接线柱（或标着“-”接线柱）流进去，从红色接线柱（或标着“+”接线柱）流出来．B．中间的接线柱标着“0．6”的字样，右边的接线柱标着“3”的字样．C．电流表必须和被测的用电器串联D．不能使电流表直接连到电源的两极17．用试电笔可以判断A．火线和零线B．零线C．地线D．火线18．如果发生了触电事故，正确的措施是A．立即切断电源，再对触电者进行人工呼唤，同时尽快通知医务人员抢救B．先通知医务人员，再切断电源，对触电者进行人工呼吸C．赶快进行人工呼吸，同时尽快通知医务人员抢救D．等医务人员的抢救19．家庭电路的组成如下，顺序正确的是A．电灯、总开关、电能表、保险装置、插座B．总开关、保险装置、插座、电灯、电能表C．电能表、总开关、保险装置、插座、电灯D．保险装置、插座、总开关、电能表、电灯20．关于电流，说法正确的是A．电流的单位只有一个安培B．串联电路中，电流有时不相同C．并联电路中，干路的电流等于各支路电流的和D．电路不闭合时也会有电流21.硬橡胶棒被毛皮摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒三、简答题（共11分）23．（5分）简述在探究串联电路电流的规律时你是如何做的？24．（6分）如果有人触了电，你应如何急救？四、电路设计与计算题（每题8分共24分）25．有三盏电灯，想把它们连接在一个电路中，要求用不同的每盏电灯都不影响别的电灯．请你设计出这个电路，画出电路图．26．如下图所示，是理发用电吹风机的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风．选择开关分别放在“热”“冷”“停”三个位置，请你分析一下这个电路是怎样工作的．27．某控制电路的一个封闭部件上，有三个接线柱A、B、C和电灯、电铃各一只．连接A、C 灯亮，铃不响；连接A、B铃响，灯不亮；连接B、C灯不亮，铃不响．请你根据上述情况画出这个部件的电路图．28．（1）A1的量程为0～3A，读数是0.8A；A2的量程为0～0.6A，读数是0.48A。

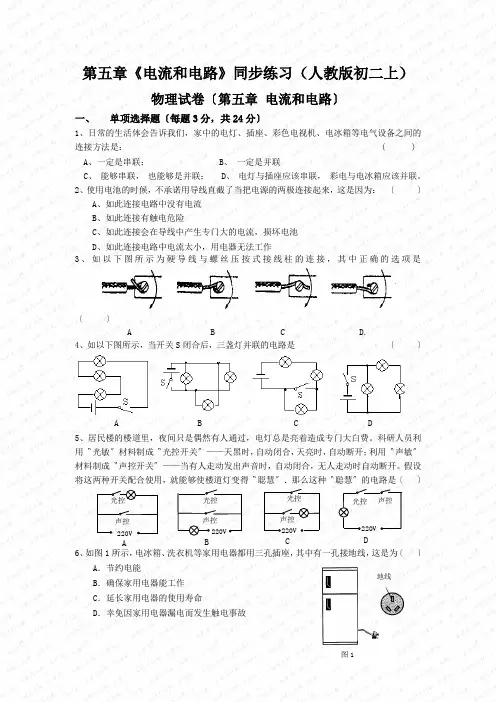

第五章《电流和电路》同步练习（人教版初二上）物理试卷〔第五章 电流和电路〕一、 单项选择题〔每题3分，共24分〕1、日常的生活体会告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是： ( ) A 、一定是串联； B 、 一定是并联C 、 能够串联， 也能够是并联；D 、 电灯与插座应该串联， 彩电与电冰箱应该并联。

2、使用电池的时候，不承诺用导线直截了当把电源的两极连接起来，这是因为： 〔 〕A 、如此连接电路中没有电流B 、如此连接有触电危险C 、如此连接会在导线中产生专门大的电流，损坏电池D 、如此连接电路中电流太小，用电器无法工作3、如以下图所示为硬导线与螺丝压按式接线柱的连接，其中正确的选项是〔 〕A B C D.4、如以下图所示，当开关S 闭合后，三盏灯并联的电路是 〔 〕A B C D5、居民楼的楼道里，夜间只是偶然有人通过，电灯总是亮着造成专门大白费。

科研人员利用〝光敏〞材料制成〝光控开关〞——天黑时，自动闭合，天亮时，自动断开；利用〝声敏〞材料制成〝声控开关〞——当有人走动发出声音时，自动闭合，无人走动时自动断开。

假设将这两种开关配合使用，就能够使楼道灯变得〝聪慧〞．那么这种〝聪慧〞的电路是〔 〕6、如图1所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为〔 〕A ．节约电能B ．确保家用电器能工作C ．延长家用电器的使用寿命D ．幸免因家用电器漏电而发生触电事故220V220V220V220VAB C D 光控 声控 声控 光控 光控 声控光控 声控地线图1图37、在图2示的电路中，灯泡L 1和L 2完全相同，当S 、S 1、S 2都闭合时，电流表的读数是0.54安，下面的讲法中你认为错误的选项是〔 〕A 、两个灯泡中的电流相同，都等于0.27安B 、不管断开S 1或S 2，电流表的读数差不多上0.54安C 、不管断开S 1或S 2，电流表的读数差不多上0.27安D 、电流表的读数是干路电流，大小等于L 1、L 2电流之和8、如图3是家庭电路的一部分，电工检修照明电路时发觉开关S 闭合后灯不亮，现用测电笔去测C 、D 两点时，发觉氖管均发光，用测电笔去测A 、B 两点时，只有测A 点时氖管发光，那么故障缘故是 〔 〕 A.火线与零线相碰B.A 、D 两点间断路C.B 、D 两点间断路D.灯头内两接线柱短路 二、 填空题〔每空1分，共24分〕9、一个完整的电路是由提供电能的 、消耗电能的 、操纵电路通断的 和提供电的流淌路径的 四部分组成的。

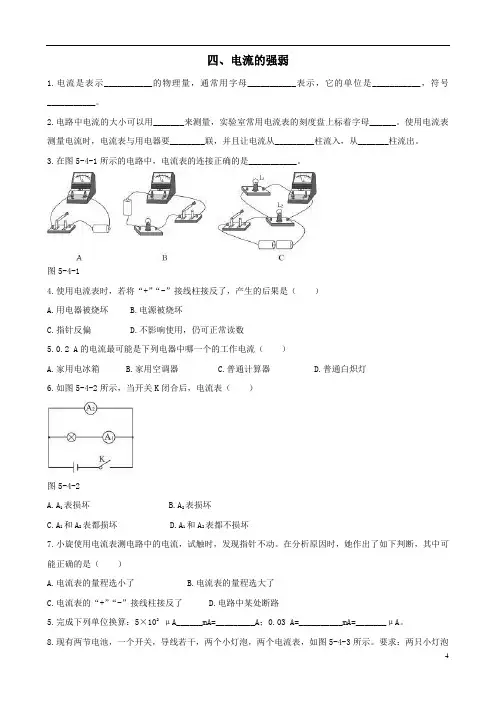

四、电流的强弱1.电流是表示___________的物理量，通常用字母___________表示，它的单位是___________，符号___________。

2.电路中电流的大小可以用_______来测量，实验室常用电流表的刻度盘上标着字母______。

使用电流表测量电流时，电流表与用电器要________联，并且让电流从_________柱流入，从_______柱流出。

3.在图5-4-1所示的电路中，电流表的连接正确的是___________。

图5-4-14.使用电流表时，若将“+”“-”接线柱接反了，产生的后果是（）A.用电器被烧坏B.电源被烧坏C.指针反偏D.不影响使用，仍可正常读数5.0.2 A的电流最可能是下列电器中哪一个的工作电流（）A.家用电冰箱B.家用空调器C.普通计算器D.普通白炽灯6.如图5-4-2所示，当开关K闭合后，电流表（）图5-4-2A.A1表损坏B.A2表损坏C.A1和A2表都损坏D.A1和A2表都不损坏7.小旋使用电流表测电路中的电流，试触时，发现指针不动。

在分析原因时，她作出了如下判断，其中可能正确的是（）A.电流表的量程选小了B.电流表的量程选大了C.电流表的“+”“-”接线柱接反了D.电路中某处断路5.完成下列单位换算：5×102μA______mA=_________A；0.03 A=__________mA=_______μA。

8.现有两节电池，一个开关，导线若干，两个小灯泡，两个电流表，如图5-4-3所示。

要求：两只小灯泡并联，A1测通过L1的电流，A2测干路的电流。

请把实物按要求连成电路。

(干路和支路中的电流均小于0.6 A)图5-4-39.下列用电器正常工作时，通过的电流最大的是（）A.同学用的快译通B.写字台上的护眼灯C.台式电扇D.电冰箱10.（2010安徽模拟）如图5-4-4所示为我们常见的家用电器。

关于它们正常工作时的电流，下列说法合理的是（）图5-4-4A.电风扇约2 AB.电冰箱约1 AC.电视机约2 AD.台灯约1 A11.某同学做“用电流表测电流”的实验，正确连接了电路，闭合开关后，电流表的示数如图5-4-5所示。

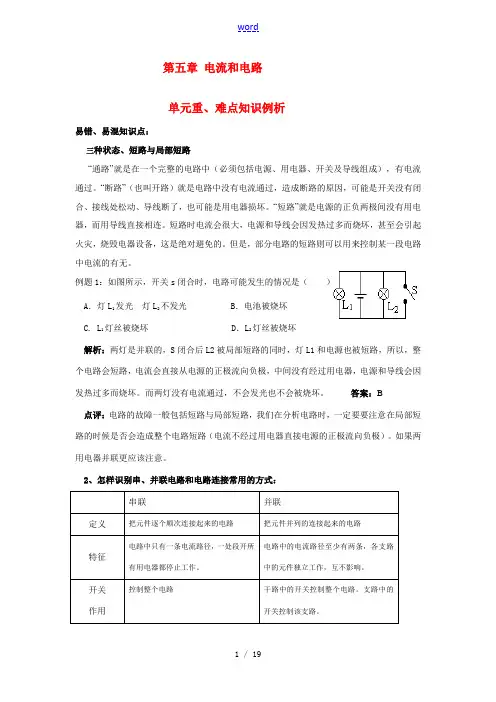

第五章电流和电路单元重、难点知识例析易错、易混知识点：三种状态、短路与局部短路“通路”就是在一个完整的电路中（必须包括电源、用电器、开关及导线组成），有电流通过。

“断路”（也叫开路）就是电路中没有电流通过，造成断路的原因，可能是开关没有闭合、接线处松动、导线断了，也可能是用电器损坏。

“短路”就是电源的正负两极间没有用电器，而用导线直接相连。

短路时电流会很大，电源和导线会因发热过多而烧坏，甚至会引起火灾，烧毁电器设备，这是绝对避免的。

但是，部分电路的短路则可以用来控制某一段电路中电流的有无。

例题1：如图所示，开关s闭合时，电路可能发生的情况是（）A．灯L1发光灯L2不发光 B．电池被烧坏C. L1灯丝被烧坏 D．L2灯丝被烧坏解析：两灯是并联的，S闭合后L2被局部短路的同时，灯L1和电源也被短路，所以，整个电路会短路，电流会直接从电源的正极流向负极，中间没有经过用电器，电源和导线会因发热过多而烧坏。

而两灯没有电流通过，不会发光也不会被烧坏。

答案：B点评：电路的故障一般包括短路与局部短路，我们在分析电路时，一定要要注意在局部短路的时候是否会造成整个电路短路（电流不经过用电器直接电源的正极流向负极）。

如果两用电器并联更应该注意。

2、怎样识别串、并联电路和电路连接常用的方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。

电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。

开关作用控制整个电路干路中的开关控制整个电路。

支路中的开关控制该支路。

电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯例题2：如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

解析：当S1、S2断开时，电流从正极流出经过L1再经过L3流回负极，因此L1、L3亮，是串联的；当S1、S2闭合时，L1被短路，电流从正极流出经过S1后分为两路，分别经过L2和L3，再合为一路流回负极，因此L2、L3亮，是并联的；当S1闭合、S2断开时，L1被短路，L2是开路，因此只有L3亮。

（物理）初中物理电流和电路专项测试（含答案）一、选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。

开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。

则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。

将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

电流和电路一、单项选择题（每题2分，共30分）1．下列说法中正确的是A．金属内的电子都是自由电子B．自然界中的物质不是导体就是绝缘体C．非金属物体中有导体也有绝缘体D．通常情况下的液体是导体2．关于电源和电流，下列说法中正确的是A．电流是由大量电荷的无规则运动形成的B．电源外部，电流是从电源的正极流向负极C．在电路中只要有电源，就一定会有电流D．电流的方向总是从电源的正极流向负极3．如图1所示，下列四个电路中，属于串联的是图14．根据图2中所示电路判断，下列说法正确的是A．S1闭合时，只有L1发光，电铃不响图2 B．S1闭合时，只有电铃响，L1不发光C．S1、S2都闭合时，L1、L2都发光，电铃响D．要想使电铃响，必须同时闭合S1和S25. 某同学按图3安装了家庭电路中的闸刀开关，另一位同学说安装错了，他作出这个判断的依据是图3B.拉断闸刀后，不能将家庭电路与供电路电线断开C.当电路中的电流过大时，保险丝不能及时切断电路D.更换保险丝时要带电操作，不符合安全用电原则6．关于绝缘体，下列说法中正确的是A．绝缘体在任何情况下都是不导电的B．因为绝缘体内没有电荷，所以绝缘体不容易导电C．因为绝缘体内没有电子，所以绝缘体不容易导电D．在一定条件下绝缘体也是可以导电的7. 下列说法中正确的是A. 只要有电流通过人体就会触电B. 为了安全，不要接触低压线路，不要接近高压设备C. 只有高压线路才会发生触电，低压线路是不会发生触电事故的D. 以上说法中都不正确8．在用电流表测某电路中电流时，如果无法估计被测电流的大小，应该采取以下哪种措施A．选用最大的量程B．随便选用一个量程图4C．先选择小量程进行试触D．先选择大量程进行试触9.一个开关同时控制两盏灯，这两盏灯的连接方式是不对10. 一家庭电路如图4所示，开关S闭合后，电灯不亮，但用测电笔测试a点和b点均见氖管发光，电灯不亮的可能的原因是11．下面列举的几种实际电路，各元件之间属于并联关系的是A．电视机摇控器中的两节干电池B．家中的电灯和开关C．门铃与门铃按钮D．家中的电灯和电冰箱12. 在下列的四幅图中（图5），能遵守安全用电原则，不会引起触电的是：图513. 一个学生使用电流表的时候，本应该使用“－”和“3”两接线柱，但误将“－”和“”两接线柱接入电路，而电流还是从“”流入，从“－”流出电流表。

【物理】电流和电路测试题及答案经典一、电流和电路选择题1．毫州市公交车后门扶杆上均装有有一个色按钮（如图），每一个按钮相当于一个开关。

当乘客按下任一按钮。

驾驶台上的指示亮，提醒司机有人下车。

下列电路图能实现上述目标的是（）A. B.C. D.【答案】 B【解析】【解答】由题意可知两个按钮开关可以独立工作、互不影响，它们是并联的，指示灯在干路上。

故B选项符合题意。

故答案为：B。

【分析】根据题意得出两开关的连接方式是解决本题的关键，判断各电路元件的连接方式可根据：能独立工作的为并联，不能独立工作、相互影响的为串联。

2．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.4．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．5．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

初二物理电流和电路试题答案及解析1.如图所示是电路的某一部分，R1=R2＞R3，A为理想电流表．若电流只从A点流入此电路，且流过R1的电流为0.2A，则以下说法正确的是（）A．电流不可能从C点流出，只能从B点流出．B．流过电流表A的电流为零．C．流过R2的电流一定大于0.4A．D．R2两端的电压不一定比R3两端的电压大．【答案】 C【解析】由题意可知，电流只从A点流入此电路，这个电路是R-1和R2是并联的，然后和R2串联，流过R1的电流为0.2A，，R1＞R3通过R3的电流大于0.2A,干路电路等于各支路电流之和，通过R2和电流大于0.4A。

选项C正确。

【考点】电路2.如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动。

现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电流表和两个灯泡都坏了D．从a点经电流表到开关这段电路中出现断路【答案】B【解析】如图所示电路，闭合开关，两只灯泡都不亮，说明电路某处有开路，不能是短路（因为一个灯短路另一个灯会亮）。

电流表无示数，说明电路中有开路；电压表无示数，说明从电压表两端ab到电源的正负极之间有开路，电压表不能接到电源的两极上；将两灯泡L1和L2的位置对调，再次闭合开关：电流表无示数，说明电路中有开路；电压表有示数，说明从电压表两端ab 到电源的正负极之间是通路，电压表两端ab与 L2之间有开路。

据此综合分析电路的故障可能是灯泡L2的灯丝断了。

【考点】电路故障分析3.如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。

利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。

要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．右边是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（）【答案】D【解析】由题目要求可得开关S1应为总开关控制整个电路，保证电动机不工作时整个电路不工作；同时电动机工作时还可以用开关S2控制发热电阻丝的通断，则开关S2与发热电阻丝串联。

人教版八年级物理（上册）第五章《电流和电路》综合练习（C卷）1．下列做法中符合安全用电原则的是（）A. 将湿衣服晾在电线上B. 用湿抹布擦电器C. 将家用电器的金属外壳接地D. 将开关装在零线上2．如图所示电路，把两个金属夹夹在下列物体的两端，闭合开关后小灯泡能发光的是（）A. 塑料尺B. 橡皮C. 玻璃棒D. 铁钉3．关于导体和绝缘体，下列说法正确的是（）A．一般条件下，金属、人体、大地、陶瓷是导体B．绝缘体不导电，是因为在绝缘体中没有电荷C．导体容易导电，是因为导体中有大量能够移动的自由电子D．导体与绝缘体没有绝对界限4．如图，比较的读数大小（）A．I1>I2>I3 B．I1<I2<I3C．I1＝I2＝I D．I2<I1<I35．关于电路的知识，下列说法中不正确的是（）A. 为使两灯同时亮，同时灭，两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反C. 在电路中，电源是把其他形式的能转化为电能的装置D. 一般的电路是由电源、用电器、开关和导线组成的6．在通常情况下，下列组合全部属于绝缘体的是（）A.金属、盐水、橡胶 B．毛皮、丝绸、干木棒C.塑料棒、石灰水、大地D.铁棒、橡皮、铅笔芯7．1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时，使用了一种石墨炸弹，这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，赞成电厂停电。

这种炸弹的破坏方式主要是（ ）A ．炸塌厂房B ．炸毁发电机C ．使设备短路D ．切断输电线8.一台家用小型（47厘米）彩色电视机正常工作时，通过它的电流强度与下列哪一组数据最接近（ ）A ．18安B ．1．8安C ．180毫安D ．18毫安9.下列图（乙）的四个电路中，与实物图（甲）相对应的是（ ）A ．B ．C ．D ．图乙图甲10.如图所示的电路中，下列说法中正确的是（ ）A. 电灯L L 12、是串联B. 电流表测L 1的电流C. 电流表测L 2的电流D. 开关只控制L 211.12.甲 乙13.如图是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝；若只闭合S 1，吹出的是 风，若将S 1、S 2都闭合，吹出的是 风。

专题20 电流和电路一、单选题1.某用电器正常工作时通过的电流大约为4A，该用电器可能是（）A.手机B.节能灯C.遥控器D.电饭锅【答案】D【解析】由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，手机、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意.答案为D.2.下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】A.由题图可知，灯L1、L2并联，开关S控制干路，闭合开关时，两个灯泡都发光，故A不符合题意；B.由题图可知，灯L1、L2串联，开关S闭合时，两个灯泡都发光，故B不符合题意；C.由题图可知，灯L1、L2串联，开关S控制串联电路，开关S1与灯L1并联，当两个开关闭合时，灯L1被短路，只有灯L2发光，故C符合题意；D.由题图可知，灯L1、L2并联，开关S控制干路，开关S1与L1串联，控制灯L1，当两开关闭合时，灯L1、L2均发光，故D不符合题意。

故选C。

3.如图甲所示，验电器A带负电，B不带电.用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A.电流方向由A到BB.电流方向由B到AC.有电流但方向无法确定D.始终无电流【答案】B【解析】依题意可知，验电器A带负电，说明在A验电器的中负电荷数大于正电荷数，显现为带负电，当与不带电的验电器的金属球B接触时，A验电器的中负电荷会转移到验电器B 上，形成瞬间电流，物理学中把正电荷定向移动的方向规定电流方向或负电荷定向移动的反方向为电流方向，所以电流的方向从B到A，故B符合题意，ACD不符合题意.4.关于图所示的四个情境，下列说法中正确的是（）A.用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引B.图中自由电子的定向移动方向为电流方向C.开关闭合后，用导线触接L2两端时，L1发光，L2不发光D.用橡胶棒把验电器A和B连接起来，B的金属箔会张开【答案】C【解析】A.用丝绸摩擦过的两根玻璃棒带正电，它们靠近时会相互排斥，故A项错误；B.由于自由电子带负电，而我们规定正电荷的定向移动方向为电流方向，故图中自由电子的定向移动的反方向为电流方向，故B项错误；C.开关闭合后，用导线触接L2两端时，L2短路，故L1发光，L2不发光，故C项正确；D.由于橡胶棒是绝缘体，故用橡胶棒把验电器A和B连接起来，B的金属箔不会张开，故D项错误。

八年级物理上册《电流和电路》章节达标检测试题(有答案)编者按：查字典物理网小编为大家搜集发布了初二物理试题：八年级物理上册«电流和电路»章节达标检测试题(有答案)，希望对大家有所协助。

八年级物理上册«电流和电路»章节达标检测试题(有答案)第五章第2节«电流和电路»达标题A1、电路的组成①由、用电器、和导线等元件组成的电流途径叫电路。

②各局部元件在电路中的作用电源： ;导线： ;用电器： ;开关：。

2、干电池的锌筒是____极，碳棒是______极。

3、如下图，在小灯泡和开关之间连着金属夹A和B，当开封锁合后，在金属夹A和B之间区分接入铅笔芯和木尺。

小灯泡发光时接入的是_________，这是由于它是__________;接入_________时，小灯泡不发光，由于它是_________。

4、避雷针任务时,尖端不时向空中释放电子,那么避雷针中的电流方向是( )A.从尖端流向空中B.从空中流向尖端C.没有电流D.是恣意的，没有规则5、以下图所示的四个电路中，正确的电路图是( )6、如下图，有一个小电动机模型和一盏电灯，当开关S闭合后，那么( )A.电动机转动，灯不亮B.电动机转动，灯也亮C.电动机不转动，灯亮D.电动机不转，灯也不亮7、如下图，当开封锁合时，发作的现象是( )⑴灯正常发光⑵灯不亮⑶电源会被烧坏⑷灯会被烧坏A.⑴B.⑵C.⑶和⑷D.⑵和⑶参考答案：1、①电源开关②略2、负正3、铅笔芯、导体、木尺、绝缘体4、A5、C6、C7、D第五章第2节«电流和电路»达标题B1.电流经过半导体二极管时只能从它的一端流向另一端，不能_________活动，电流流过时能发光的二极管叫_________，可用来做指示灯。

2.在运用电源时，不允许将电源的_________直接用导线衔接起来，否那么将出现事故。

3.下面几种说法中正确的选项是( )A.电路中有电源就一定会发生电流B.电路是通路就一定会有电流C.电路中有电流，电路中一定就有电源D.电路中电灯发光，电路不一定是通路4、如下图的电路图，以下说法中，正确的选项是( )A.闭合S2，断开S1S3时，电路是断路B.闭合S1S2、S3时，电路是通路C.闭合S1S2，断开S3时，电路是短路D.闭合S1S3，断开S2时，Ll发光而L2不发光5、在以下图所示的电路中，开关S能同时控制电灯和电铃的正确电路是( )6、如下图电路中，以下关于开关对电路控制造用的说法中，正确的选项是( )A.开关连在接近电源正极一端，才干起控制造用B.开关连在接近电源负极一端，由于开关无论闭合还是断开，灯泡都带电，都发光，所以开关没起控制造用C.开关连在灯泡L1与L2之间，开关断开时，L2中有电，只要L2发光，开关只控制L2D.在这个电路中，开关无论连在何位置，起相反的控制造用7.在图所示的电路中，开封锁合后两灯均不亮，某同窗用一根导线去查找电路的缺点.他的方法及看到的现象是：将导线跨接在L1两端，L2不亮;将导钱跨接在L2两端，L1发.依据以上实验现象，我们就可以判定( )A. L1短路B. L1断路C. L2短路D. L2断路参考答案：1、反向发光二极管2、两极3、C4、C5、B6、D7、C第五章第2节«电流和电路»达标题C1.闭合手电筒的开关，小灯泡发光，那么电路中电流方向是从电源的极流出经小灯泡回到电源的极.2.电路是由__________、_________、_________、_________组成的.电路图是用_________代表实物画出来的电路3.关于电流的方向的说法中正确的选项是( )A.带电微粒的运动方向就是电流的方向B.金属中自在电子移动的方向就是电流的方向C.负电荷定向移动的方向与规则的电流方向相反D.迷信上规则正电荷运动的方向就是电流的方向4.电路中能发生继续电流的条件是( )A.电路中有用电器B.电路中有电源C.电路中有开关D.电路中有电源，还要构成通路5.关于电源和电流，以下说法中正确的选项是( )A.电流是由少量电荷的无规那么运动构成的B.电源外部，电流是从电源的正极流向负极C.在电路中只需有电源，就一定会有电流D.电流的方向总是从电源的正极流向负极6.电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流相似，人们在研讨电流特点时，多用水流来相比，这种迷信思想方法可以叫做( )A.控制变量法B.模型法C.类比法D.归结法7.衔接电路时要防止发作短路，是由于( )A.短路时电源正常任务，但用电器不能正常任务B.短路时电源中有很大的电流经过，容易被烧坏C.短路时用电器中有很大的电流经过，容易被烧坏D.短路时电源中没有电流经过8.如下图的各电路图，当S1和S2都闭合时，两个灯泡都能发光的是( )参考答案：1、正负2、电源用电器开关导线略3、B4、D5、B6、B 7、C 8、C查字典物理网初中频道。

《电流和电路》专项题一、选择题1．某同学在做实验时，将灯L1、L2串联在电路中，发现灯L1比灯L2亮，于是他得出通过两灯的电流的结论正确的是（）A．通过L1的电流大B．通过L2的电流大C．一样大D．不确定2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA ＝0.4A，IB＝0.2A，IC＝0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．下列现象中，不能用静电知识解释的是（）A．晚上脱化纤毛衣时会有火花产生B．油罐车尾部常拖一条铁链C．擦黑板时粉笔灰四处飘落D．电视机屏幕上会吸附灰尘4．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别为（）A．0.98A，0.22A B．1.2A，0.22AC．0.96A，0.24A D．0.24A，1.2A5．细心的小雪发现家中台式电脑的荧光屏表面更容易积累灰尘，这主要是因为（）A．灰尘的自然堆积B．玻璃吸附灰尘的能力较强C．台式电脑工作时荧光屏温度较高，容易吸附灰尘D．台式电脑工作时荧光屏表面带有静电，容易吸附灰尘6．在探究带电物体的性质实验中，同学们用不同的方式使物体带上电后去靠近与丝绸摩擦过的玻璃棒以及与毛皮摩擦过的橡胶棒，发现带电物体与它们之间不是吸引就是排斥，探究此实验的目的是为了得出（）A．利用摩擦等方式能让物体带电B．同种电荷相互吸引，异种电荷相互排斥C．自然界只有两种电荷D．同种电荷相互排斥，异种电荷相互吸引7．“好奇号”火星车（如图所示）成功登陆火星标志着人类探索火星的征程取得了重大进展。

研究表明，太空中的某种带电粒子会对探测器的计算机系统产生影响，从而导致程序出错。

下列粒子中因不带电可以排除的是（）A．原子核B．电子C．质子D．中子8．运送燃油的油罐车的尾部总装有一根拖在地上的铁链条，这是因为（）A．使车辆更加美观B．增大车受到的摩擦力C．用于固定油箱D．铁链是导体，将摩擦产生的电荷导走，避免燃油起火9．下列说法中，正确的是（）A．摩擦起电的实质是原子从一个物体转移到另一个物体上B．验电器的工作原理是同种电荷互相排斥C．马路上的路灯都是串联的D．当无法确定电流表量程时，应该选用最小量程的接线柱进行试触10．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。

新人教版《第五章电流和电路》单元测试B卷及答案时量：60分钟满分：100分一、选择题（13×3分）1.如图所示为一块电流表,则在电流表工作的过程中的能量转化是（）Ａ．机械能转化为电能Ｂ．电能转化为机械能Ｃ．电能转化为内能Ｄ．内能转化为电能2．有一人轻质小球，用细线悬挂起来，则下列方法中不能判断它是否带电的是（）Ｃ．用验电器的金属球接触它，如果验电器的金属箔片张开，则小球一定带电Ｄ．如果小球能够吸引小纸屑，则小球一定带电3．家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法（）Ａ．都是串联的Ｂ．有并联，也有串联的Ｃ．都是并联的Ｄ．都不对4．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是（）Ａ．两灯泡一定是串联连接Ｂ．两灯泡一定是并联连接Ｃ．以上两种情况都有可能Ｄ．以上都不对5．将几个相同的小灯泡串联后接入电路，闭合开关后发现只有一个小灯泡不亮．这个小灯泡不亮的原因可能是（）Ａ．电路中某处发生了开路Ｂ．开关接触不良Ｃ．此灯泡两端发生了短路Ｄ．此灯泡已烧坏6．对于由一个电源，三盏相同的小灯泡，一个开关和若干条导线组成的电路，当开关断开时，下列说法不正确的是（）Ａ．如果三盏灯都不亮，则三盏灯一定是串联Ｂ．如果三盏灯都不亮，则三盏灯可能是并联Ｃ．如果只有一盏灯亮，则三盏灯一定不是串联Ｄ．如果只有一盏灯亮，则三盏灯一定是并联7．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯（）Ａ．一定是串联Ｂ．一定是并联Ｃ．可能是串联，也可能是并联Ｄ．以上说法都错。

8．如图用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则（）Ａ．a上的一些电子转移到b上，瞬时电流方向b→aＢ．b上的一些电子转移到a上，瞬时电流方向a→bＣ．b上的一些正电荷转移到a上，瞬时电流方向b→aＤ．a上的一些正电荷转移到b上，瞬时电流方向a→b9．关于图中的实物连接图，下列说法正确的是（）Ａ．L1和L2是串联Ｂ．L1和L3是串联Ｃ．L1、L2、L3是串联Ｄ．L1、L2、L3是并联10．在如图所示的各电路中，开关S闭合后，小灯炮L1、L2都能发光的是（）11．用塑料梳子梳头时会因为摩擦而起电，经检验塑料梳子带负电，则梳头时 （ ） Ａ．塑料梳子失去一些电子 Ｂ． 塑料梳子得到一些电子Ｃ．头发得到一些电子 Ｄ．头发和梳子间没有电子转移12．1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时，使用了一种石墨炸弹，这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，造成电厂停电．这种炸弹的破坏方式主要是： （ ）Ａ．炸塌厂房 Ｂ．炸毁发电机 Ｃ．使设备短路 Ｄ．切断输电线13．在如图所示的电路图中，错误的是 （ ）二、填空题（22×1分）14．绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒 电子（选填“得到或失去”）。
