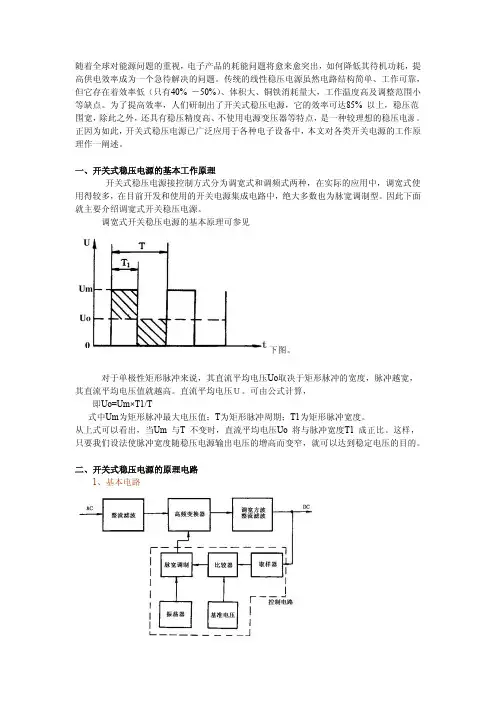

随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。

传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40%－50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。

为了提高效率，人们研制出了开关式稳压电源，它的效率可达85%以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。

正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。

一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。

因此下面就主要介绍调宽式开关稳压电源。

调宽式开关稳压电源的基本原理可参见下图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Ｕ。

可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化，制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

《开关电源教案》PPT课件第一章：开关电源概述1.1 教学目标让学生了解开关电源的定义、特点和应用领域让学生掌握开关电源的基本工作原理1.2 教学内容开关电源的定义和特点开关电源的应用领域开关电源的基本工作原理1.3 教学方法采用PPT课件展示开关电源的相关图片和示意图，帮助学生直观理解通过案例分析，让学生了解开关电源在实际应用中的重要性第二章：开关电源的组件和工作原理2.1 教学目标让学生掌握开关电源的主要组件及其功能让学生了解开关电源的工作原理2.2 教学内容开关电源的主要组件及其功能开关电源的工作原理示意图开关电源的输入和输出特性2.3 教学方法通过PPT课件展示开关电源组件的实物图片和功能介绍，帮助学生理解和记忆利用示意图和电路图，讲解开关电源的工作原理，引导学生思考和理解第三章：开关电源的设计和应用3.1 教学目标让学生了解开关电源的设计原则和方法让学生掌握开关电源在实际应用中的注意事项3.2 教学内容开关电源的设计原则和方法开关电源在实际应用中的注意事项开关电源的常见问题和解决方法3.3 教学方法通过PPT课件展示开关电源的设计案例，让学生了解设计原则和方法结合实际情况，讲解开关电源在应用中的注意事项，引导学生思考和讨论第四章：开关电源的测试和维护4.1 教学目标让学生掌握开关电源的测试方法和工具让学生了解开关电源的维护和保养知识4.2 教学内容开关电源的测试方法和工具开关电源的维护和保养知识开关电源的故障诊断和排除方法4.3 教学方法通过PPT课件展示开关电源的测试方法和工具，让学生了解测试过程讲解开关电源的维护和保养知识，引导学生掌握维护技巧第五章：开关电源的最新发展5.1 教学目标让学生了解开关电源的最新发展动态让学生掌握开关电源的未来发展趋势5.2 教学内容开关电源的最新发展动态开关电源的未来发展趋势开关电源的技术创新和应用前景5.3 教学方法通过PPT课件展示开关电源的最新发展成果，让学生了解行业动态引导学生思考开关电源的未来发展趋势，激发学生的创新意识第六章：开关电源的效率和稳定性6.1 教学目标让学生理解开关电源的效率概念让学生掌握提高开关电源稳定性的方法6.2 教学内容开关电源的效率及其影响因素开关电源稳定性的重要性提高开关电源效率和稳定性的方法和技术6.3 教学方法通过PPT课件展示开关电源效率的计算方法和实例，帮助学生理解分析实际案例，讲解提高开关电源稳定性的常见措施，引导学生思考第七章：开关电源的环保和节能7.1 教学目标让学生了解开关电源在环保和节能方面的意义让学生掌握开关电源的环保和节能技术7.2 教学内容开关电源在环保和节能方面的作用开关电源的环保和节能技术开关电源的能效标准和认证7.3 教学方法通过PPT课件展示开关电源在环保和节能方面的优势，帮助学生认识其重要性讲解环保和节能技术，引导学生关注开关电源的可持续发展第八章：开关电源的安全性和保护措施8.1 教学目标让学生理解开关电源安全性的重要性让学生掌握开关电源的保护措施8.2 教学内容开关电源安全性分析开关电源的保护措施及其作用开关电源的安全标准和规范8.3 教学方法通过PPT课件展示开关电源安全性问题和案例，帮助学生认识到安全性的重要性讲解保护措施，分析其原理和应用，引导学生理解并掌握第九章：开关电源的实例分析9.1 教学目标让学生通过实例了解开关电源的实际应用让学生掌握开关电源的性能评估方法9.2 教学内容开关电源的实例解析开关电源性能评估方法和指标实例中开关电源的优缺点分析9.3 教学方法通过PPT课件展示实例，让学生了解开关电源在实际中的应用情况引导学生分析实例中的性能指标，评估开关电源的性能第十章：开关电源的的未来挑战和机遇10.1 教学目标让学生了解开关电源面临的挑战让学生掌握开关电源的机遇和发展方向10.2 教学内容开关电源面临的挑战和问题开关电源的机遇和发展方向开关电源行业的发展趋势和前景10.3 教学方法通过PPT课件展示开关电源面临的挑战和问题，帮助学生认识到问题的存在讲解开关电源的机遇和发展方向，引导学生思考未来的发展潜力重点和难点解析一、开关电源的定义和特点：理解开关电源的基本概念和区别于其他电源的特点是理解后续内容的基础。

关于外形现在LED日光灯电源,做灯的厂家普遍要求放在灯管内,如放T8灯管内.很少一部分外置.不知道为什么都要这样.其实内置电源又难做,性能也不好.但不知为什么还有这么多人这样要求.可能都是随风倒吧.外置电源应该说是更科学,更方便才对.但我也不得不随风倒,客户要什么,我就做什么.但做内置电源,有相当难度哦.因为外置的电源,形状基本没有要求,想做多大做多大,想做成什么形状也没关系.内置电源,只能做成两种,一种是用的最多的,就是说放在灯板下面,上面放灯板。
