麻醉机气路工作原理

麻醉机原理麻醉机是一种用于给患者进行麻醉的医疗设备，它通过控制气体和药物的混合比例，将混合后的气体送入患者的呼吸系统，从而实现对患者的麻醉。

麻醉机的工作原理是非常复杂的，需要精密的控制和监测系统来确保麻醉的安全和有效性。

首先，麻醉机通过气体输送系统将氧气和麻醉气体混合后送入患者的呼吸系统。

气体输送系统通常包括气瓶、减压阀、流量计和混合器等组件。

气瓶中储存着高压氧气和麻醉气体，减压阀用于将高压气体降压到安全的工作压力，流量计用于控制气体的流速，混合器用于混合氧气和麻醉气体的比例。

通过这些组件，麻醉机可以提供不同比例的氧气和麻醉气体，以满足不同患者的麻醉需求。

其次，麻醉机还配备有呼吸系统，用于将混合后的气体送入患者的肺部。

呼吸系统通常包括呼吸管路、气囊、呼吸阀和呼吸监测器等组件。

呼吸管路连接麻醉机和患者的气道，气囊用于辅助患者进行呼吸，呼吸阀用于控制气体的流向，呼吸监测器用于监测患者的呼吸情况。

通过这些组件，麻醉机可以确保混合气体顺利送入患者的呼吸系统，并监测患者的呼吸情况，及时调整气体的输送量和比例。

最后，麻醉机还配备有麻醉药物输送系统，用于给患者输送麻醉药物。

麻醉药物输送系统通常包括麻醉药物瓶、输液泵和药物监测器等组件。

麻醉药物瓶中储存着麻醉药物，输液泵用于控制药物的输送速度，药物监测器用于监测药物的输送量和浓度。

通过这些组件，麻醉机可以根据患者的需要，精确地控制麻醉药物的输送量和浓度，确保患者在手术过程中处于适当的麻醉状态。

总的来说，麻醉机通过气体输送系统、呼吸系统和麻醉药物输送系统的配合工作，实现对患者的麻醉。

它的工作原理涉及到气体的输送和混合、呼吸的辅助和监测、麻醉药物的输送和监测等多个方面，需要精密的控制和监测系统来确保麻醉的安全和有效性。

在临床实践中，医护人员需要严格按照麻醉机的操作规程，合理调节麻醉机的参数，确保患者在手术过程中获得安全、有效的麻醉。

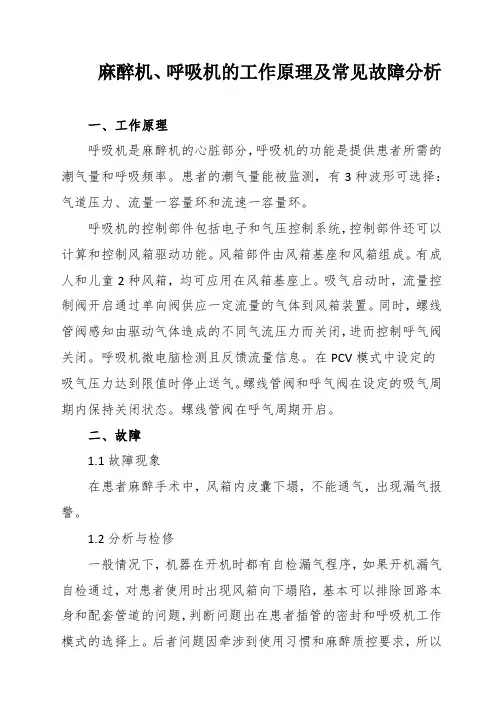

麻醉机、呼吸机的工作原理及常见故障分析一、工作原理呼吸机是麻醉机的心脏部分，呼吸机的功能是提供患者所需的潮气量和呼吸频率。

患者的潮气量能被监测，有3种波形可选择：气道压力、流量一容量环和流速一容量环。

呼吸机的控制部件包括电子和气压控制系统，控制部件还可以计算和控制风箱驱动功能。

风箱部件由风箱基座和风箱组成。

有成人和儿童2种风箱，均可应用在风箱基座上。

吸气启动时，流量控制阀开启通过单向阀供应一定流量的气体到风箱装置。

同时，螺线管阀感知由驱动气体造成的不同气流压力而关闭，进而控制呼气阀关闭。

呼吸机微电脑检测且反馈流量信息。

在PCV模式中设定的吸气压力达到限值时停止送气。

螺线管阀和呼气阀在设定的吸气周期内保持关闭状态。

螺线管阀在呼气周期开启。

二、故障1.1故障现象在患者麻醉手术中，风箱内皮囊下塌，不能通气，出现漏气报警。

1.2分析与检修一般情况下，机器在开机时都有自检漏气程序，如果开机漏气自检通过，对患者使用时出现风箱向下塌陷，基本可以排除回路本身和配套管道的问题，判断问题出在患者插管的密封和呼吸机工作模式的选择上。

后者问题因牵涉到使用习惯和麻醉质控要求，所以需作重点分析：选中容量控制（CMV）模式为患者通气。

必须满足患者没有对抗的条件。

在麻醉手术状态下，对抗主要来源：（1）麻醉浅，自主呼吸出现。

（2）肌松药不足，出现肌肉收缩。

（3）手术中压迫到肺部。

容控模式下这3种情况的任何一种存在，都会使患者肺泡受到挤压，如果不能在对抗的瞬间采取及时排气，都会直接或间接地导致患者术后身体恢复差或并发症。

对回路部分仔细观察，发现在其风箱皮囊底部有一POP-OFF阀.当出现上述3种异常情况时，此阀会自动瞬间开启.及时泄压，这样在保护肺泡免受损伤的同时，患者密封回路内的新鲜气体也将漏出，造成风箱下塌，出现漏气现象。

为避免出现上述3种情况，尤其有些特殊患者和手术应选择SIMV+PsV呼吸模式。

2.1故障现象在钠石灰罐中可看到很多水，患者回路中CO2偏高。

麻醉机的基本工作原理麻醉机从工作原理上可分为以下几个主要的分系统：气体供给系统、控制回路系统、呼吸和通气回路系统，还有清除系统，以及一组系统功能和呼吸回路监护仪。

有些麻醉机还有一些监护仪和报警器，方便显示其与心肺功能或呼吸混合气体中麻醉剂和其他气体浓度有关的某些生理变量和参数的数值及变化情况。

下面主要从工作原理方面说明麻醉机的构成和各部分作用。

1、气体供给和控制回路系统麻醉机工作时需要大量的氧气，通常是从医院的中央供气系统或氧气钢瓶中获得，从钢瓶输入回路的每种气体，都要通过过滤器、单向通气阀和调节器，调节器可将压力降到麻醉机合适的工作压力，中央供气系统不需要调节器，因为气体已经降到4公斤左右，而麻醉机的适合工作压力为3-6公斤。

大多数麻醉机都有氧源故障报警系统，如果氧气压力低于2.8公斤以下，机器会减少或切断其他气体的流量，并启动报警器。

在连续流动装置中的每一种气体的流量均由流量计控制，并由流量计显示出来，流量计可以是机械性的，也可以是带LCD的电子传感器，气体通过控制阀和流量计后，进入低压回路，如果需要还要通过蒸发罐，然后供给病人。

好的麻醉机，笑气和氧气的流量控制机构应该是连动的，只有这样氧气与笑气的比例就永远不会降到最小值（0.25L/分）。

2、呼吸和通气回路系统大多数麻醉机可提供连续流动循环的氧气和麻醉气体，称为循环系统。

在这类麻醉机中，有两种主要的呼吸回路，紧闭式和半紧闭式。

在紧闭式呼吸回路中，病人呼出的气体经去除二氧化碳后，全部返回循环系统；半紧闭式中，病人呼出的气体部分进入循环系统，部分排出循环系统。

在循环系统中，新鲜气体的供给流量低于1L/min称为低流量麻醉，低于0.5L/min的新鲜气体流量称为最低流量麻醉。

手动通气要求操作者不断手动挤压储气囊使病人呼吸，在较长时间手术时，操作者不但非常疲劳，而且影响其他工作，因此常用自动呼吸机机械地使病人得以呼吸。

呼吸机迫使麻醉混合气体进入病人回路和呼吸系统中，接受病人呼出的气体和新鲜气体。

麻醉机的原理麻醉机是一种医疗设备，用于给患者进行麻醉，使其失去意识和感觉，以便进行手术或其他治疗。

麻醉机的原理是通过控制患者呼吸的深度和频率，使其进入麻醉状态。

麻醉机主要由以下几个部分组成：气源系统、呼吸回路、麻醉剂蒸汽化系统、控制系统和监测系统。

气源系统是麻醉机的重要组成部分，它提供了麻醉剂的气体。

气源系统包括氧气、氧化亚氮和麻醉剂的气体瓶，以及调节器、流量计和压力表等装置。

气源系统的主要作用是提供稳定的气体流量和压力，以确保麻醉剂的准确输送。

呼吸回路是麻醉机的另一个重要组成部分，它将气源系统提供的气体输送到患者的呼吸道中。

呼吸回路包括呼吸管、呼吸袋、呼吸阀和吸氧面罩等装置。

呼吸回路的主要作用是将气体输送到患者的呼吸道中，并控制患者的呼吸深度和频率。

麻醉剂蒸汽化系统是将液态麻醉剂转化为气态麻醉剂的过程。

麻醉剂蒸汽化系统包括麻醉剂瓶、蒸汽化器和温度控制器等装置。

麻醉剂蒸汽化系统的主要作用是将液态麻醉剂转化为气态麻醉剂，并将其输送到呼吸回路中。

控制系统是麻醉机的核心部分，它控制麻醉剂的输送和患者的呼吸。

控制系统包括麻醉剂输送控制器、呼吸控制器和电子监测器等装置。

控制系统的主要作用是控制麻醉剂的输送和患者的呼吸深度和频率，以确保患者进入麻醉状态。

监测系统是麻醉机的另一个重要组成部分，它监测患者的生命体征。

监测系统包括心电图监测器、血氧饱和度监测器和呼吸频率监测器等装置。

监测系统的主要作用是监测患者的生命体征，以确保患者在麻醉状态下的安全。

总之，麻醉机的原理是通过控制患者呼吸的深度和频率，使其进入麻醉状态。

麻醉机主要由气源系统、呼吸回路、麻醉剂蒸汽化系统、控制系统和监测系统等组成。

这些部分协同工作，确保患者在麻醉状态下的安全和舒适。

麻醉机的发展和应用，为医疗行业带来了重大的进步和贡献。

麻醉机的原理
麻醉机是一种用于给患者进行麻醉的医疗设备，它通过控制气
体和药物的混合比例，将麻醉药物输送到患者的呼吸系统中，从而
达到麻醉的目的。

麻醉机的原理包括麻醉气体的供应、呼吸系统的
控制和监测等多个方面。

首先，麻醉机通过气体供应系统提供麻醉气体。

麻醉气体通常
包括氧气、笑气和挥发性麻醉药物，这些气体需要通过管道和阀门
进行混合和输送。

氧气是患者生命维持的必需气体，而笑气和挥发
性麻醉药物则是用于实现麻醉效果的气体。

麻醉机通过控制不同气
体的供应比例，来实现对患者的麻醉效果。

其次，麻醉机通过呼吸系统控制患者的呼吸。

呼吸系统包括呼
吸管道、呼吸阀和呼吸袋等部件。

麻醉机可以通过呼吸阀控制患者
的吸气和呼气，同时监测患者的呼吸频率和潮气量。

在麻醉过程中，麻醉机需要确保患者的呼吸通畅，并且保持合适的呼吸频率和潮气量，以确保患者的生命体征稳定。

另外，麻醉机还需要对患者进行监测。

监测系统通常包括呼吸
监测、心电监测、血氧饱和度监测等多个方面。

这些监测系统可以
实时监测患者的生命体征，一旦出现异常情况，麻醉机可以及时做出反应，保障患者的安全。

总的来说，麻醉机的原理是通过控制气体供应、呼吸系统和监测系统，实现对患者的麻醉效果和生命体征的监测。

麻醉机在手术和其他医疗过程中起着至关重要的作用，它的稳定性和安全性对患者的生命安全至关重要。

因此，对麻醉机的原理和操作原则有着严格的要求，医护人员需要经过专门的培训和考核，才能够熟练操作麻醉机，确保患者的安全和手术的顺利进行。

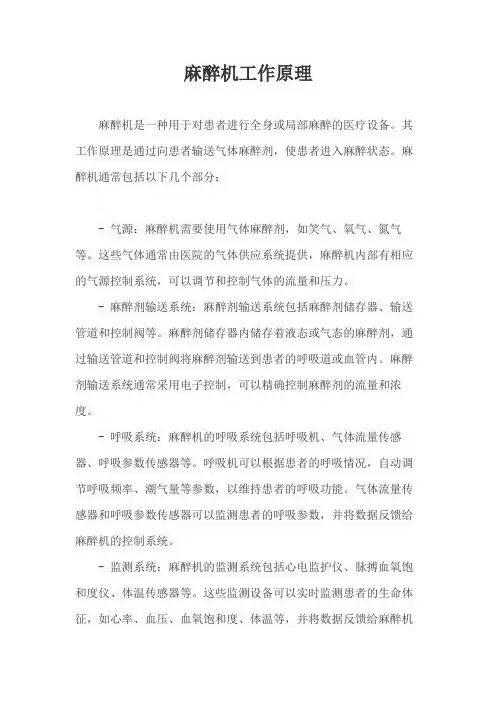

麻醉机工作原理
麻醉机是一种用于对患者进行全身或局部麻醉的医疗设备。

其工作原理是通过向患者输送气体麻醉剂，使患者进入麻醉状态。

麻醉机通常包括以下几个部分：
- 气源：麻醉机需要使用气体麻醉剂，如笑气、氧气、氮气等。

这些气体通常由医院的气体供应系统提供，麻醉机内部有相应的气源控制系统，可以调节和控制气体的流量和压力。

- 麻醉剂输送系统：麻醉剂输送系统包括麻醉剂储存器、输送管道和控制阀等。

麻醉剂储存器内储存着液态或气态的麻醉剂，通过输送管道和控制阀将麻醉剂输送到患者的呼吸道或血管内。

麻醉剂输送系统通常采用电子控制，可以精确控制麻醉剂的流量和浓度。

- 呼吸系统：麻醉机的呼吸系统包括呼吸机、气体流量传感器、呼吸参数传感器等。

呼吸机可以根据患者的呼吸情况，自动调节呼吸频率、潮气量等参数，以维持患者的呼吸功能。

气体流量传感器和呼吸参数传感器可以监测患者的呼吸参数，并将数据反馈给麻醉机的控制系统。

- 监测系统：麻醉机的监测系统包括心电监护仪、脉搏血氧饱和度仪、体温传感器等。

这些监测设备可以实时监测患者的生命体征，如心率、血压、血氧饱和度、体温等，并将数据反馈给麻醉机
的控制系统。

- 控制系统：麻醉机的控制系统是整个设备的核心，它可以根据患者的情况和医生的设定，自动调节麻醉剂的流量和浓度、呼吸参数等，以维持患者的麻醉状态。

控制系统通常采用计算机控制，可以实现智能化操作。

总之，麻醉机是一种高度复杂的医疗设备，它通过向患者输送气体麻醉剂，使患者进入麻醉状态，同时可以对患者的生命体征进行监测和控制，以确保患者的安全。

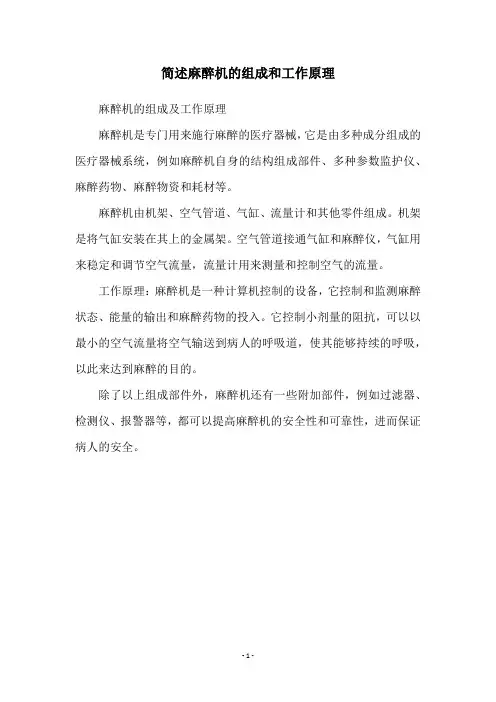

简述麻醉机的组成和工作原理
麻醉机的组成及工作原理
麻醉机是专门用来施行麻醉的医疗器械，它是由多种成分组成的医疗器械系统，例如麻醉机自身的结构组成部件、多种参数监护仪、麻醉药物、麻醉物资和耗材等。

麻醉机由机架、空气管道、气缸、流量计和其他零件组成。

机架是将气缸安装在其上的金属架。

空气管道接通气缸和麻醉仪，气缸用来稳定和调节空气流量，流量计用来测量和控制空气的流量。

工作原理：麻醉机是一种计算机控制的设备，它控制和监测麻醉状态、能量的输出和麻醉药物的投入。

它控制小剂量的阻抗，可以以最小的空气流量将空气输送到病人的呼吸道，使其能够持续的呼吸，以此来达到麻醉的目的。

除了以上组成部件外，麻醉机还有一些附加部件，例如过滤器、检测仪、报警器等，都可以提高麻醉机的安全性和可靠性，进而保证病人的安全。

- 1 -。

麻醉机气路原理麻醉机是一种用于给患者提供麻醉药物的医疗设备。

其中的气路系统起着至关重要的作用，负责将气体（通常是氧气和麻醉气体混合物）传递给患者。

以下是麻醉机气路的基本原理：1. 气源：麻醉机的气源通常包括氧气和麻醉气体，如笑气（二氧化氮）和挥发性麻醉剂（例如异氟醚、七氟醚）。

这些气体通过气瓶或中央供气系统提供。

2. 气源控制：气源通过阀门和调节器进行控制。

阀门可以手动或电动控制，用于调节和控制气体的流量。

调节器用于确保气体的流量和浓度在安全范围内。

3. 混合系统：麻醉机通常包括混合系统，用于将氧气和麻醉气体混合到所需的浓度。

混合比例可以根据麻醉医生的要求进行调整，以确保提供适当的麻醉效果。

4. 湿化器：部分麻醉机还包括湿化器，用于加湿和加热混合气体，以防止黏膜干燥。

湿化器通常使用特殊的液体药物，如乙醚或水。

5. 气管插管和呼吸系统：混合气体通过气管插管输送到患者的呼吸系统中。

呼吸系统包括面罩、气管插管、呼吸袋、气管导管等。

面罩或气管插管通过呼吸系统将混合气体传递到患者的肺部。

6. 呼气系统：麻醉机的呼气系统允许患者呼出的气体被安全地排出。

这包括呼气阀门、呼气管路和吸气/呼气分离系统，确保患者和医护人员的安全。

7. 气体监测：部分麻醉机配备气体监测设备，用于监测气体浓度、气体流量和呼气末二氧化碳（EtCO2）水平，以确保患者的生理参数处于安全范围内。

8. 安全装置：麻醉机通常配备各种安全装置，包括气囊、压力报警、氧气浓度报警等，以提供对麻醉过程的实时监测和保护。

总体而言，麻醉机气路的设计和操作是为了确保患者在麻醉过程中能够安全、有效地接收到合适的麻醉气体混合物。

这涉及到对气体流量、浓度、湿度等多个因素的准确控制和监测。

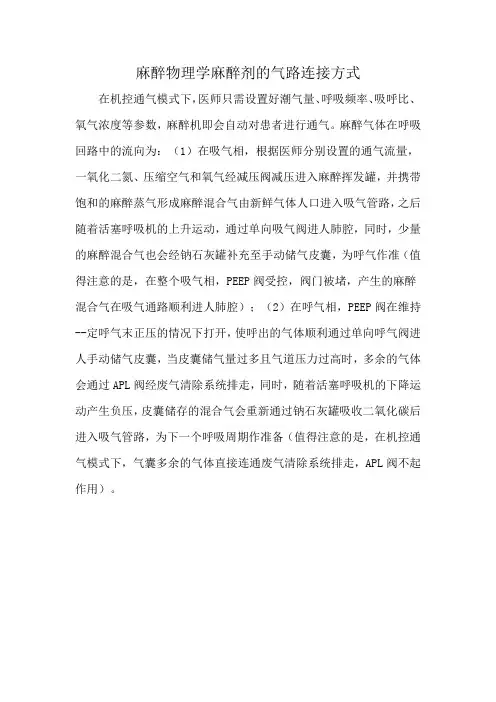

麻醉物理学麻醉剂的气路连接方式在机控通气模式下，医师只需设置好潮气量、呼吸频率、吸呼比、氧气浓度等参数，麻醉机即会自动对患者进行通气。

麻醉气体在呼吸回路中的流向为：（1）在吸气相，根据医师分别设置的通气流量，一氧化二氮、压缩空气和氧气经减压阀减压进入麻醉挥发罐，并携带饱和的麻醉蒸气形成麻醉混合气由新鲜气体人口进入吸气管路，之后随着活塞呼吸机的上升运动，通过单向吸气阀进人肺腔，同时，少量的麻醉混合气也会经钠石灰罐补充至手动储气皮囊，为呼气作准（值得注意的是，在整个吸气相，PEEP阀受控，阀门被堵，产生的麻醉混合气在吸气通路顺利进人肺腔）；（2）在呼气相，PEEP阀在维持--定呼气末正压的情况下打开，使呼出的气体顺利通过单向呼气阀进人手动储气皮囊，当皮囊储气量过多且气道压力过高时，多余的气体会通过APL阀经废气清除系统排走，同时，随着活塞呼吸机的下降运动产生负压，皮囊储存的混合气会重新通过钠石灰罐吸收二氧化碳后进入吸气管路，为下一个呼吸周期作准备（值得注意的是，在机控通气模式下，气囊多余的气体直接连通废气清除系统排走，APL阀不起作用）。

关于麻醉通气系统的结构和原理【摘要】麻醉通气系统是麻醉机与患者相连接的联合气路装置，对麻醉机的临床呼吸麻醉和呼吸管理起着至关重要的作用。

选择不同的通气系统，患者吸入混合气体浓度可受到不同程度的影响。

麻醉期间利用不同的通气系统来管理呼吸、调节吸入麻醉药浓度和剂量是临床麻醉工作的基本知识。

麻醉通气系统作为麻醉机必不可少的主要组成部分，其结构、原理的合理性，组成部件的可靠性与先进性将直接推动麻醉领域和呼吸治疗领域的发展。

【关键词】麻醉通气系统；开放系统；半开放系统；循环系统；重复吸入；新鲜气流麻醉通气系统是麻醉机与患者相连接的联合气路装置［1］，作为麻醉机的重要组成部分，对麻醉机的临床呼吸麻醉和呼吸管理起着至关重要的作用。

现代麻醉机可以准确地预知麻醉机输出的混合气体的成分及含量，但因选择不同的通气系统或用法不同，患者吸入混合气体浓度可受到不同程度的影响。

麻醉期间利用不同的通气系统来管理呼吸、调节吸入麻醉药浓度和剂量是临床麻醉工作的基础。

因此，麻醉机操作人员应对各种通气系统的结构、性能及原理熟悉了解。

完整的麻醉通气系统具有5个功能：①接受并储存来自麻醉主机的新鲜气流；②向患者提供吸入气体；③处理患者的呼出气体；④提供自主通气和控制通气条件；⑤为有关的仪器仪表提供监测信息。

麻醉通气系统的划分国际上还没有一个统一的标准。

本文将麻醉通气系统划分为三大类：开放系统、半开放系统、循环系统。

划分的依据是根据系统有没有重复吸入和CO2吸收装置。

开放系统：没有重复吸入，没有CO2吸收装置；半开放系统：部分重复吸入，没有CO2吸收装置；循环系统：全部或部分重复吸入，有CO2吸收装置。

1 开放系统典型的开放系统是无重复吸入活瓣，结构如图1所示。

图1 无重复吸入活瓣该系统对控制呼吸和自主呼吸都适用，要求新鲜气流量等于患者每分钟通气量。

控制呼吸时，吸气期，手挤贮气囊，活瓣右移，左门打开，右门关闭，患者吸气；呼气期，松开贮气囊，活瓣在弹簧的作用下左移，左门关闭，右门打开，新鲜气体进入贮气囊，患者呼出气体排入空气。

麻醉机的基本结构和工作原理
麻醉机是一种医疗设备，用于在手术过程中提供全身麻醉。

其基本结构和原理如下：
基本结构：
1. 麻醉蒸发罐：用于将麻醉药物稀释成适当的浓度，并通过机械回路送入患者的肺泡。

2. 流量计：用于监测麻醉药物的流量，确保给患者提供适量的麻醉药物。

3. 折叠式风箱呼吸机：用于控制患者的呼吸，确保足够的氧气供应。

4. 呼吸回路：包括吸气和呼气单向活瓣以及手动气囊，用于控制气体流动。

5. 波纹管路：用于连接各个部件，确保气体和麻醉药物的传输。

工作原理：
麻醉机通过机械回路将麻醉药物送入患者的肺泡，形成麻醉药气体分压。

这些气体分压弥散到血液中，对中枢神经系统直接发生抑制作用，从而产生全身麻醉的效果。

不同类型的麻醉机可能具有不同的特点和使用方式。

例如，空气麻醉机是一种半开放式麻醉装置，可以直接利用空气和氧气作为载气，能进行辅助呼吸和控制呼吸，满足各种手术要求。

而直流式麻醉机由高压氧气、减压器、流量计、麻醉药液蒸发器组成，其工作原理是通过调整氧气和麻醉药的流量，将麻醉药液蒸发并送入患者的呼吸道。

此外，现代的麻醉机还配备有多种监测和保护装置，如监视仪、低氧报警、低氧-氧化亚氮自动保护装置等，以保障患者的安全。

以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业医生。

麻醉机的原理
麻醉机是一种用于给患者进行麻醉的医疗设备，它通过控制气体和药物的混合
比例，将混合后的气体送入患者体内，从而达到麻醉的目的。

麻醉机的原理主要包括气体供应系统、呼吸回路系统、麻醉剂供给系统和监测系统。

首先，气体供应系统是麻醉机的基础，它包括氧气、氧化亚氮和空气三种气体
的供应装置。

气体供应系统通过气体调节阀控制各种气体的流量和混合比例，确保患者在手术期间得到合适的气体供应。

其次，呼吸回路系统是麻醉机的重要组成部分，它包括呼吸管路、呼吸阀和呼
吸袋。

呼吸管路将混合气体送入患者体内，呼吸阀控制气体的流向，呼吸袋则用于调节患者的呼吸频率和潮气量。

再次，麻醉剂供给系统是麻醉机的关键部分，它通过麻醉药品的供给装置将麻
醉剂送入呼吸回路系统，从而实现对患者的麻醉。

麻醉剂供给系统需要根据患者的情况和手术的需要进行调整，确保患者在手术期间得到安全和有效的麻醉。

最后，监测系统是麻醉机的重要保障，它包括呼吸监测装置、心电监测装置和
血氧饱和度监测装置。

监测系统可以实时监测患者的呼吸、心电和血氧饱和度情况，及时发现并处理患者的生命体征异常，确保手术过程的安全进行。

综上所述，麻醉机的原理包括气体供应系统、呼吸回路系统、麻醉剂供给系统
和监测系统四个方面，它们共同作用于患者的麻醉过程，确保患者在手术期间得到安全和有效的麻醉。

麻醉机的原理的理解和掌握对于麻醉医生和护士来说至关重要，只有深入了解麻醉机的原理，才能更好地保障患者的手术安全和顺利进行。

关于麻醉机，这几个概念一定要清楚......我觉得还是得写点关于麻醉机的东西，不写点啥，这个梗过不去，麻醉机就这几种气体，它从哪里来？在哪里混合？如何进入呼吸回路？最后又去哪里？天天用，却搞不懂原理，很扎心！麻醉机的基本组成麻醉机在工作中首先把高压气体 ( 空气、氧气 O2、笑气 N2O 等 ) 经减压阀减压，得到压力低且稳定的气体，再通过流量计、O2-N2O 比例调控装置调节产生一定流量和比例的混合气体，进入呼吸管路。

麻醉药物经挥发罐生成麻醉蒸气，并控制所需定量的麻醉蒸气进入呼吸回路，随混合气体一起送给患者。

其主要有供气装置、蒸发器、呼吸回路、二氧化碳吸收装置、麻醉呼吸机、麻醉废气清除系统等组成。

（一）供气装置这部分主要有气源、压力表和减压阀、流量计、配比系统组成。

手术室一般是由中心供气系统提供氧气，氧化亚氮，空气。

胃肠镜室一般是钢瓶气源。

这些气体在最初都是高压的，必须经过两步减压才能使用。

于是就有了压力表和压力减压阀。

减压阀就是把原来高压压缩气体降至可以安全使用的，恒定的低压气体，供麻醉机安全使用。

一般高压气筒满筒时压力为140kg/cm²，经过减压阀后，最后降为3~4kg/cm²左右，也就是我们经常在教科书看见的0.3~0.4MPa,适用于麻醉机工作的恒定低压。

流量计能准确地控制和量化到达新鲜气体出口的气流量。

现在最常见的还是悬浮转子式流量计。

打开流量控制阀后，气体可自由通过浮标和流量管间的环形间隙。

设定流速，浮标在设定值位置平衡自由旋转，此时气流对浮标向上的作用力等于浮标自身重力。

使用时，旋转钮不要用力过猛及悬拧过紧，否则容易导致顶针扭弯，或者阀座变形，使气体关闭不全而漏气。

为了防止麻醉机输出低氧性的气体，麻醉机还有流量计联动装置和氧比例监控装置，使新鲜气体出口输出的最低氧浓度保持在25%左右。

采用的是齿轮联动的原理。

在N₂O流量计钮上，俩齿轮之间用链条连接，O₂旋转一圈，N₂O旋转两圈。
