GB50174-2008机房设计规范(附表)

《电子信息系统机房设计规范》GB 50174-2008发布日期：[10-05-24 16:21:52] 点击次数：[ ]为方便大家了解和方便阅读本规范，小编特地对原文做了文字样式的调整，欢迎开心阅读。

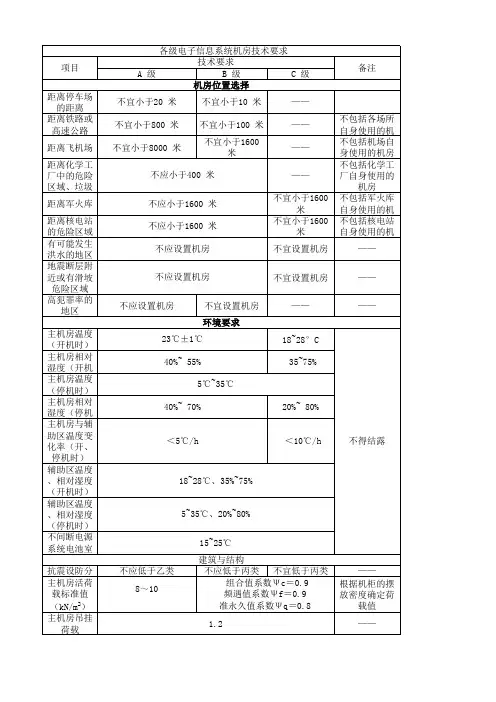

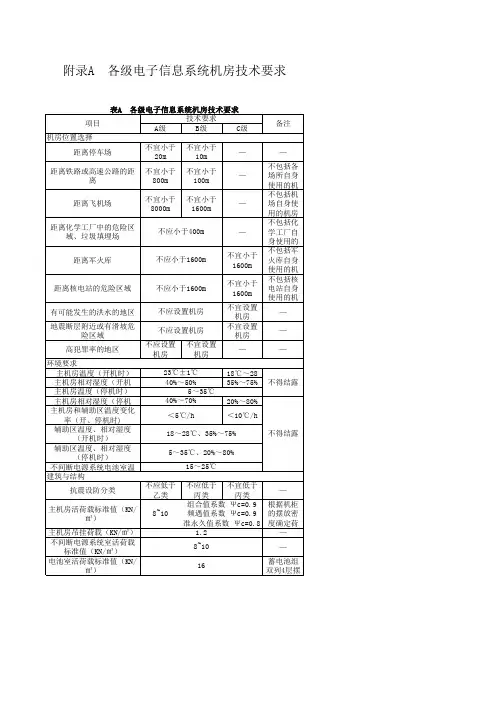

天捷科技GB50174-2008电子信息系统机房设计规范Code for Design of Electronic Information System Room目次1总则(1)2术语(2)3机房分级与性能要求(6)3.1机房分级(6)3.2性能要求(6)4机房位置及设备布置(7)4.1机房位置选择(7)4.2机房组成(7)4.3设备布置(8)5环境要求(9)5.1温度、相对湿度及空气含尘浓度(9)5.2噪声、电磁干扰、振动及静电(9)6建筑与结构(1 o)6.1一般规定(1 o)6.2人流、物流及出入口(1 0)6.3防火和疏散(1 1)7空气调节(1 3)7.1一般规定(1 3)7.2负荷计算(1 3)7.3气流组织(1 4)7.4系统设计(1 4)7.5设备选择(1 6)8电气(1 7)8.1供配电(1 7)8.2照明(1 8)8.3静电防护(2 0)8.4防雷与接地(2 0)9电磁屏蔽(2 2)9.1一般规定(2 2)9.2结构型式(2 2)9.3屏蔽件(2 3)10机房布线(2 4)11机房监控与安全防范(2 6) 11.1一般规定(2 6)11.2环境和设备监控系统(2 6) 11.3安全防范系统(2 7)12给水排水(2 8)12.1一般规定(2 8)13消防(2 9)13.1一般规定(2 9)13.2消防设施(2 9)13.3安全措施(3 0)附录A各级电子信息系统机房技术要求(31)本规范用词说明(3 8)附：条文说明(3 9)1 总则1.0.1 为规范电子信息系统机房设计，确保电子信息系统设备安全、稳定、可靠地运行，做到技术先进、经济合理、安全适中、节能环保，制订本规范。

1.0.2 本规范适用于新建、改建和扩建建筑物中的电子信息系统机房设计。

中华人民共和国住房和城乡建设部公告第161号关于发布国家标准《电子信息系统机房设计规范》的公告现批准《电子信息系统机房设计规范》为国家标准，编号为 GB50174-2008, 自 2009 年 6 月 1 日其实施。

其中，第6.3.2、6.3.3、8.3.4、13.2.1、 13.3.1条为强制性条文，必须严格执行。

原《电子计算机机房设计规范》 GB 50174-93 同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部二〇〇八年十一月十二日电子信息系统机房设计规范Code for design of electronic information System Room中华人民共和国国家标准GB50174 – 20082008–11–12 发布·2009–6–01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验疫总局联合发布前言本规范是根据建设部《关于印发“ 2005 年工程建设标准规范制订、修订计划（第二批）”的通知》（建标函 [2005]124 号）的要求，由中国电子工程设计院会同有关单位对原国家标准《电子计算机机房设计规范》 GB 50174-93 进行修订的基础上完成的。

本规范共分 13 章和一个附录，主要内容有：总则、术语、机房分级与性能要求、机房位置与设备布置、环境要求、建筑与结构、空气调节、电气、电磁屏蔽、机房布线、机房监控与安全防范、给水排水、消防。

本规范修订的主要内容有： 1. 根据各行业对电子信息系统机房的要求和规模差别较大的现状，本规范将电子信息系统机房分为 A 、 B 、 C 三级，以满足不同的设计要求。

2. 比原规范增加了术语、机房分级与性能要求、电磁屏蔽、机房布线、机房监控与安全防范等章节。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责日常管理，由中国电子工程设计院负责具体技术内容的解释。

电子信息系统机房设计规范GB50174-2008GB50174-2008电子信息系统机房设计规范Code for Design of Electronic Information System Room1 总则1.0.1 为规范电子信息系统机房设计，确保电子信息系统设备安全、稳定、可靠地运行，做到技术先进、经济合理、安全适中、节能环保，制订本规范。

1.0.2 本规范适用于新建、改建和扩建建筑物中的电子信息系统机房设计。

1.0.3 电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则。

1.0.4 电子信息系统机房设计除应符合本规范外，尚应符合国家现行有关标准和规范的规定。

2 术语2.0.1 电子信息系统electronic information system由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检索等处理的人机系统。

2.0.2 电子信息系统机房electronic information system room主要为电子信息设备提供运行环境的场所，可以是一幢建筑物或者建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。

2.0.3 主机房computer room主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间。

包括服务器机房、网络机房、存储机房等功能区域。

2.0.4 辅助区auxiliary room用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、监控中心、备件库、打印室、维修室等区域。

2.0.5 支持区support area支持并保障完成信息处理过程和必要的技术作业的场所，包括变配电室、柴油发电机房、UPS 室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。

2.0.6 行政管理区administrative area用于日常行政管理及客户对托管设备进行管理的场所，包括工作人员办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。

《电子信息系统机房设计规范》国家标准《电子信息系统机房设计规范》（GB50174-2008）、《电子信息系统机房施工及验收规范》（GB50462-2008）已于日前相继发布，规范将于实施。

电子信息系统机房设计规范Code for Design of Electronic Information System Room《电子信息系统机房设计规范》编写组2006年4月Electronic Information System Room意见建议请发至EISRoo 目录1 总则2 术语3 机房分级标准4 机房位置及设备布置4.1 电子信息系统机房位置选择4.2 电子信息系统机房组成4.3 设备布置5 环境要求5.1 xx、湿度及空气含尘浓度5.2 噪声、电磁干扰、振动及静电6 建筑与结构6.1 一般规定6.2 人流及出入口6.3 防火和疏散6.4 室内装修7 空气调节7.1 一般规定7.2 热负荷计算7.3 气流组织7.4 系统设计7.5 设备选择8 电气技术8.1 供配电8.2 照明8.3 静电防护8.4 接地9 电磁屏蔽9.1 一般规定9.2 结构形式二9.3 滤波器9.4 截止波导通风窗10 网络布线10.1 一般规定10.2 网络布线设计11 机房监控与安全防范11.1 一般规定11.2 环境监控系统11.3 设备监控系统11.4 安全防范系统12 给水排水12.1 一般规定12.2 管道敷设13 消防13.1 一般规定13.2 消防设施13.3 安全措施附录1 各级电子信息系统机房技术要求二1 总则为了在电子信息系统机房的工程设计中，贯彻国家的法律、法规和技术经济政策，确保电子信息系统设备安全、稳定、可靠地运行，保障机房内的工作人员身心健康，特制订本规范。

本规范适用于陆地上xx、改建和扩建的电子信息系统机房的工程设计。

电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则，以确保未来电子信息业务发展的需要。

《电子信息系统机房设计规范》国家标准《电子信息系统机房设计规范》（GB50174-2008）、《电子信息系统机房施工及验收规范》（GB50462-2008）已于日前相继发布，规范将于实施。

电子信息系统机房设计规范Code for Design of Electronic Information System Room《电子信息系统机房设计规范》编写组2006年4月Electronic Information System Room意见建议请发至EISRoo 目录1 总则2 术语3 机房分级标准4 机房位置及设备布置4.1 电子信息系统机房位置选择4.2 电子信息系统机房组成4.3 设备布置5 环境要求5.1 xx、湿度及空气含尘浓度5.2 噪声、电磁干扰、振动及静电6 建筑与结构6.1 一般规定6.2 人流及出入口6.3 防火和疏散6.4 室内装修7 空气调节7.1 一般规定7.2 热负荷计算7.3 气流组织7.4 系统设计7.5 设备选择8 电气技术8.1 供配电8.2 照明8.3 静电防护8.4 接地9 电磁屏蔽9.1 一般规定9.2 结构形式二9.3 滤波器9.4 截止波导通风窗10 网络布线10.1 一般规定10.2 网络布线设计11 机房监控与安全防范11.1 一般规定11.2 环境监控系统11.3 设备监控系统11.4 安全防范系统12 给水排水12.1 一般规定12.2 管道敷设13 消防13.1 一般规定13.2 消防设施13.3 安全措施附录1 各级电子信息系统机房技术要求二1 总则为了在电子信息系统机房的工程设计中，贯彻国家的法律、法规和技术经济政策，确保电子信息系统设备安全、稳定、可靠地运行，保障机房内的工作人员身心健康，特制订本规范。

本规范适用于陆地上xx、改建和扩建的电子信息系统机房的工程设计。

电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则，以确保未来电子信息业务发展的需要。

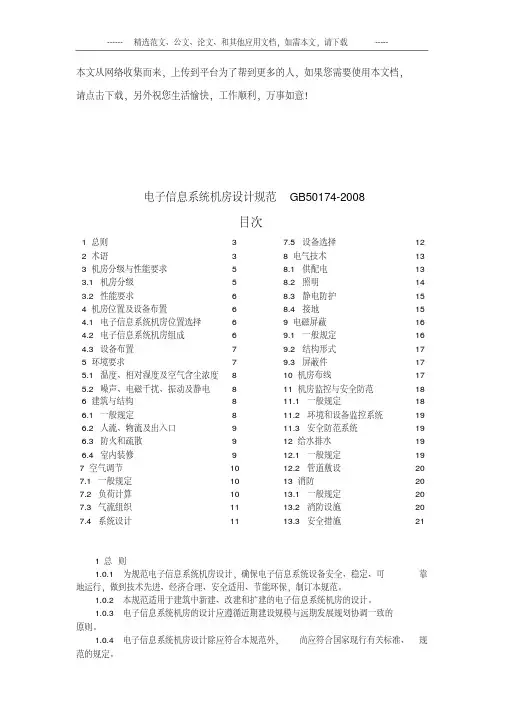

本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！电子信息系统机房设计规范GB50174-2008目次1 总则 32 术语 33 机房分级与性能要求 5 3.1 机房分级 53.2 性能要求 64 机房位置及设备布置 6 4.1 电子信息系统机房位置选择 6 4.2 电子信息系统机房组成 64.3 设备布置75 环境要求7 5.1 温度、相对湿度及空气含尘浓度85.2 噪声、电磁千扰、振动及静电86 建筑与结构8 6.1 一般规定8 6.2 人流、物流及出入口9 6.3 防火和疏散96.4 室内装修97 空气调节10 7.1 一般规定10 7.2 负荷计算10 7.3 气流组织11 7.4 系统设计11 7.5 设备选择128 电气技术13 8.1 供配电13 8.2 照明14 8.3 静电防护158.4 接地159 电磁屏蔽16 9.1 一般规定16 9.2 结构形式179.3 屏蔽件1710 机房布线1711 机房监控与安全防范18 11.1 一般规定18 11.2 环境和设备监控系统1911.3 安全防范系统1912 给水排水19 12.1 一般规定1912.2 管道敷设2013 消防20 13.1 一般规定20 13.2 消防设施20 13.3 安全措施211 总则1.0.1为规范电子信息系统机房设计，确保电子信息系统设备安全、稳定、可靠地运行，做到技术先进、经济合理、安全适用、节能环保，制订本规范。

1.0.2本规范适用于建筑中新建、改建和扩建的电子信息系统机房的设计。

1.0.3电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则。

1.0.4电子信息系统机房设计除应符合本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语2.0.1电子信息系统 electronic information system由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检索等处理的人机系统。

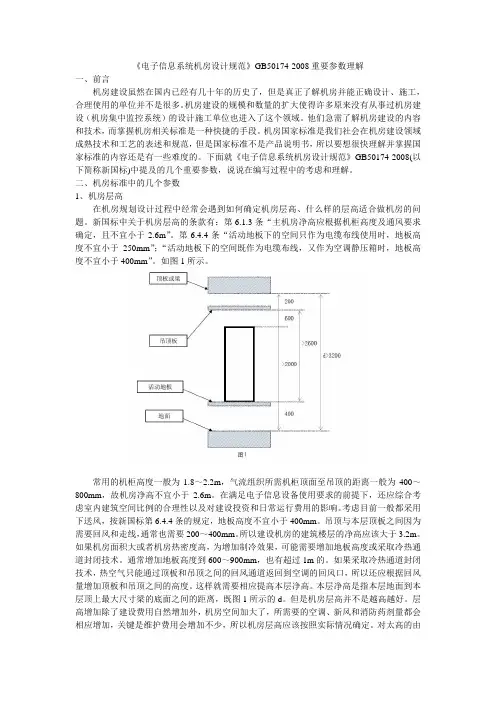

《电子信息系统机房设计规范》GB50174-2008重要参数理解一、前言机房建设虽然在国内已经有几十年的历史了，但是真正了解机房并能正确设计、施工，合理使用的单位并不是很多。

机房建设的规模和数量的扩大使得许多原来没有从事过机房建设（机房集中监控系统）的设计施工单位也进入了这个领域。

他们急需了解机房建设的内容和技术，而掌握机房相关标准是一种快捷的手段。

机房国家标准是我们社会在机房建设领域成熟技术和工艺的表述和规范，但是国家标准不是产品说明书，所以要想很快理解并掌握国家标准的内容还是有一些难度的。

下面就《电子信息系统机房设计规范》GB50174-2008(以下简称新国标)中提及的几个重要参数，说说在编写过程中的考虑和理解。

二、机房标准中的几个参数1、机房层高在机房规划设计过程中经常会遇到如何确定机房层高、什么样的层高适合做机房的问题。

新国标中关于机房层高的条款有：第6.1.3条“主机房净高应根据机柜高度及通风要求确定，且不宜小于2.6m”。

第6.4.4条“活动地板下的空间只作为电缆布线使用时，地板高度不宜小于250mm”；“活动地板下的空间既作为电缆布线，又作为空调静压箱时，地板高度不宜小于400mm”。

如图1所示。

常用的机柜高度一般为1.8～2.2m，气流组织所需机柜顶面至吊顶的距离一般为400～800mm，故机房净高不宜小于2.6m。

在满足电子信息设备使用要求的前提下，还应综合考虑室内建筑空间比例的合理性以及对建设投资和日常运行费用的影响。

考虑目前一般都采用下送风，按新国标第6.4.4条的规定，地板高度不宜小于400mm。

吊顶与本层顶板之间因为需要回风和走线，通常也需要200～400mm。

所以建设机房的建筑楼层的净高应该大于3.2m。

如果机房面积大或者机房热密度高，为增加制冷效果，可能需要增加地板高度或采取冷热通道封闭技术。

通常增加地板高度到600～900mm，也有超过1m的。

如果采取冷热通道封闭技术，热空气只能通过顶板和吊顶之间的回风通道返回到空调的回风口，所以还应根据回风量增加顶板和吊顶之间的高度。

GB50174-2008电子信息系统机房设计规范Code for Design of Electronic Information System Room1 总则1.0.1 为规范电子信息系统机房设计，确保电子信息系统设备安全、稳定、可靠地运行，做到技术先进、经济合理、安全适中、节能环保，制订本规范。

1.0.2 本规范适用于新建、改建和扩建建筑物中的电子信息系统机房设计。

1.0.3 电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则。

1.0.4 电子信息系统机房设计除应符合本规范外，尚应符合国家现行有关标准和规范的规定。

2 术语2.0.1 电子信息系统 electronic information system由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检索等处理的人机系统。

2.0.2 电子信息系统机房electronic information system room主要为电子信息设备提供运行环境的场所，可以是一幢建筑物或者建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。

2.0.3 主机房computer room主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间。

包括服务器机房、网络机房、存储机房等功能区域。

2.0.4 辅助区auxiliary room用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、监控中心、备件库、打印室、维修室等区域。

2.0.5 支持区support area支持并保障完成信息处理过程和必要的技术作业的场所，包括变配电室、柴油发电机房、UPS 室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。

2.0.6 行政管理区 administrative area用于日常行政管理及客户对托管设备进行管理的场所，包括工作人员办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。

《电子信息系统机房设计规范》GB 50174-2008GB50174-2008电子信息系统机房设计规范Code for Design of Electronic Information System Room 目次1总则(1)2术语(2)3机房分级与性能要求(6)3.1机房分级(6)3.2性能要求(6)4机房位置及设备布置(7)4.1机房位置选择(7)4.2机房组成(7)4.3设备布置(8)5环境要求(9)5.1温度、相对湿度及空气含尘浓度(9)5.2噪声、电磁干扰、振动及静电(9)6建筑与结构(1 o)6.1一般规定(1 o)6.2人流、物流及出入口(1 0)6.3防火和疏散(1 1)6.4室内装修(1 1)7空气调节(1 3)7.1一般规定(1 3)7.2负荷计算(1 3)7.3气流组织(1 4)7.4系统设计(1 4)7.5设备选择(1 6)8电气(1 7)8.1供配电(1 7)8.2照明(1 8)8.3静电防护(2 0)8.4防雷与接地(2 0)9电磁屏蔽(2 2)9.1一般规定(2 2)9.2结构型式(2 2)9.3屏蔽件(2 3)10机房布线(2 4)11机房监控与安全防范(2 6) 11.1一般规定(2 6)11.2环境和设备监控系统(2 6) 11.3安全防范系统(2 7)12给水排水(2 8)12.1一般规定(2 8)12.2管道敷设(2 8)13消防(2 9)13.1一般规定(2 9)13.2消防设施(2 9)13.3安全措施(3 0)附录A各级电子信息系统机房技术要求(31)本规范用词说明(3 8)附：条文说明(3 9)1 总则1.0.1 为规范电子信息系统机房设计，确保电子信息系统设备安全、稳定、可靠地运行，做到技术先进、经济合理、安全适中、节能环保，制订本规范。

1.0.2 本规范适用于新建、改建和扩建建筑物中的电子信息系统机房设计。

1.0.3 电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则。

GB50172008电子信息系统机房设计规范1 GB50174-2008电子信息系统机房设计规范Code for Design of Electronic Information System Room1 总则1.0.1 为规范电子信息系统机房设计，确保电子信息系统设备安全、稳定、可靠地运行，做到技术先进、经济合理、安全适中、节能环保，制订本规范。

1.0.2 本规范适用于新建、改建和扩建建筑物中的电子信息系统机房设计。

1.0.3 电子信息系统机房的设计应遵循近期建设规模与远期发展规划协调一致的原则。

1.0.4 电子信息系统机房设计除应符合本规范外，尚应符合国家现行有关标准和规范的规定。

2 术语2.0.1 电子信息系统electronic information system由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检索等处理的人机系统。

2.0.2 电子信息系统机房electronic information system room主要为电子信息设备提供运行环境的场所，可以是一幢建筑物或者建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。

2.0.3 主机房computer room主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间。

包括服务器机房、网络机房、存储机房等功能区域。

2.0.4 辅助区auxiliary room用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、监控中心、备件库、打印室、维修室等区域。

2.0.5 支持区support area支持并保障完成信息处理过程和必要的技术作业的场所，包括变配电室、柴油发电机房、UPS 室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。

2.0.6 行政管理区administrative area用于日常行政管理及客户对托管设备进行管理的场所，包括工作人员办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。

中华人民共和国住房和城乡建设部公告第161号关于发布国家标准《电子信息系统机房设计规范》的公告现批准《电子信息系统机房设计规范》为国家标准，编号为 GB50174-2008, 自 2009 年 6 月 1 日其实施。

其中，第6.3.2、6.3.3、8.3.4、13.2.1、 13.3.1条为强制性条文，必须严格执行。

原《电子计算机机房设计规范》 GB 50174-93 同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部二〇〇八年十一月十二日电子信息系统机房设计规范Code for design of electronic information System Room中华人民共和国国家标准GB50174 – 20082008–11–12 发布·2009–6–01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验疫总局联合发布前言本规范是根据建设部《关于印发“ 2005 年工程建设标准规范制订、修订计划（第二批）”的通知》（建标函 [2005]124 号）的要求，由中国电子工程设计院会同有关单位对原国家标准《电子计算机机房设计规范》 GB 50174-93 进行修订的基础上完成的。

本规范共分 13 章和一个附录，主要内容有：总则、术语、机房分级与性能要求、机房位置与设备布置、环境要求、建筑与结构、空气调节、电气、电磁屏蔽、机房布线、机房监控与安全防范、给水排水、消防。

本规范修订的主要内容有： 1. 根据各行业对电子信息系统机房的要求和规模差别较大的现状，本规范将电子信息系统机房分为 A 、 B 、 C 三级，以满足不同的设计要求。

2. 比原规范增加了术语、机房分级与性能要求、电磁屏蔽、机房布线、机房监控与安全防范等章节。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责日常管理，由中国电子工程设计院负责具体技术内容的解释。
