第十一章 最短道路和最小树

最小树的名词解释最小树是图论中的一个概念，它是指在一个连通的无向图中，通过选择最少的边将所有的顶点连接起来的一棵树。

最小树通常用于解决最优路径问题和网络设计等领域，它能够在保证所有顶点连通的前提下，使整个图的总权重最小。

为了更好地理解最小树的概念，我们可以通过一个简单的例子来说明。

假设我们有一个无向图，其中有四个顶点A、B、C和D，以及相应的边AB、AC、AD、BC、BD和CD。

现在的问题是如何通过选择最少的边，将所有的顶点连接起来。

为了解决这个问题，我们可以使用Kruskal算法或Prim算法来构建最小树。

这两种算法在解决最小树问题上非常有效。

在Kruskal算法中，首先将所有边按照权重从小到大进行排序。

之后，依次从最小权重的边开始选择，但要保证所选择的边不会形成环路。

当所有的顶点都被连接起来，即形成一棵树时，这棵树就是最小树。

而在Prim算法中，则是从一个初始顶点开始，逐渐将与该顶点相连的边加入最小树中，直到所有的顶点都被连接起来。

无论是Kruskal算法还是Prim算法，它们都能够快速地找到最小树。

通过这种方式，我们可以在保证图的连通性的前提下，选择最少的边来构建一棵最小树。

最小树不仅仅在图论中有应用，它也可以被应用在其他领域。

例如，最小树经常被用于解决计算机网络设计中的问题。

在设计网络拓扑结构时，我们希望通过尽可能少的连接来保证所有节点之间的可达性和通信效率。

使用最小树可以帮助我们找到一个经济高效的网络设计方案。

此外，最小树还可以用于解决最优路径问题。

在网络路由或交通规划中，我们经常需要找到一条连接所有目标点的最短路径。

使用最小树可以帮助我们找到连接所有目标点的最短路径，从而提高路由的效率和减少通信成本。

总之，最小树是图论中一个重要的概念，它通过选择最少的边来保证图的连通性，并在此过程中使整个图的总权重最小。

最小树不仅仅在图论领域有应用，它还可以被广泛应用于网络设计和最优路径问题等领域。

最短路径经典练习题一、基础理论题1. 请简述迪杰斯特拉（Dijkstra）算法的基本原理。

2. 什么是贝尔曼福特（BellmanFord）算法？它适用于哪些类型的图？3. 请解释A搜索算法中启发式函数的作用。

4. 如何判断一个图中是否存在负权环？5. 简述弗洛伊德（Floyd）算法的基本步骤。

二、单选题A. 迪杰斯特拉算法B. 贝尔曼福特算法C. 弗洛伊德算法D. A搜索算法A. 初始化距离表B. 选择当前距离最小的顶点C. 更新相邻顶点的距离D. 重复步骤B和C，直到所有顶点都被访问A. 迪杰斯特拉算法B. 贝尔曼福特算法C. 弗洛伊德算法D. A搜索算法A. 启发式函数B. 起始节点C. 目标节点D. 图的规模三、多选题A. 迪杰斯特拉算法B. 贝尔曼福特算法C. 深度优先搜索算法D. 广度优先搜索算法A. 初始化距离矩阵B. 更新距离矩阵C. 查找负权环D. 输出最短路径A. 图的存储结构B. 顶点的数量C. 边的数量D. 起始顶点四、计算题A (3)>B (2)> D\ | ^ \ | | \(2)\ | (1)/C \|(4)A (1)>B (2)> D\ ^ |\(2)\ | (3)/C \ |(1)A (2)>B (3)> D\ | ^\(3)\ | (1)/C \ |(2)五、应用题1. 假设你是一名地图软件的开发者，请简述如何利用最短路径算法为用户提供导航服务。

2. 在一个网络游戏中，玩家需要从起点到达终点，途中会遇到各种障碍。

请设计一种算法，帮助玩家找到最佳路径。

六、判断题1. 迪杰斯特拉算法只能用于无向图的最短路径问题。

（）2. 贝尔曼福特算法可以检测图中是否存在负权环。

（）3. 在A搜索算法中，如果启发式函数h(n)始终为0，则算法退化为Dijkstra算法。

（）4. 弗洛伊德算法的时间复杂度与图中顶点的数量无关。

（）七、填空题1. 迪杰斯特拉算法中，用来存储顶点到源点最短距离的数组称为______。

在日常生活、工作中，经常会遇到有关行程路线的问题。

比如：邮递员送信，要穿遍所有的街道，为了少走冤枉路，需要选择一条最短的路线；旅行者希望寻求最佳旅行路线，以求能够走最近的路而达到目的地，等等。

这样的问题，就是我们所要研究学习的“最短路线问题”。

典型例题例[1] 假如直线AB 是一条公路，公路两旁有甲乙两个村子，如下图1。

现在要在公路上修建一个公共汽车站，让这两个村子的人到汽车站的路线之和最短。

问：车站应该建在什么地方？分析 如果只考虑甲村的人距离公路AB 最近，只要由甲村向公路AB 画一条垂直线，交AB 于C 点，那么C 点是甲村到公路AB 最甲乙乙图1图2近的点，但是乙村到C点就较远了。

反过来，由乙村向公路AB画垂线，交AB于D点，那么D点是乙村到公路AB最近的点。

但是这时甲村到公路AB的D点又远了。

因为本题要求我们在公路AB上取的建站点，能够兼顾甲村和乙村的人到这个车站来不走冤枉路（既路程之和最短），根据我们的经验：两个地点之间走直线最近，所以，只要在甲村乙村间连一条直线，这条直线与公路AB交点P，就是所求的公共汽车站的建站点了（图2）。

解用直线把甲村、乙村连起来。

因为甲村乙村在公路的两侧，所以这条连线必与公路AB有一个交点，设这个交点为P，那么在P 点建立汽车站，就能使甲村乙村的人到汽车站所走的路程之和最短。

例[2] 一个邮递员投送信件的街道如图3所示，图上数字表示各段街道的千米数。

他从邮局出发，要走遍各街道，最后回到邮局。

问：走什么样的路线最合理？全程要走多少千米？3分析选择最短的路线最合理。

那么，什么路线最短呢？一笔画路线应该是最短的。

邮递员从邮局出发，还要回到邮局，按一笔画问题，就是从偶点出发，回到偶点。

因此，要能一笔把路线画出来，必须途径的各点全是偶点。

但是图中有8个奇点，显然邮递员要走遍所有街道而又不走重复的路是不可能的。

要使邮递员从邮局出发，仍回到邮局，必须使8个奇点都变成偶点，就是要考虑应在哪些街道上重复走，也就是相当于在图上添哪些线段，能使奇点变成偶点。

156运筹学图6.17 生成树此时41k E V ==−+，这样得到了生成树。

6.2.3 最小树最小树是网络优化中的一个重要概念，在交通网、电力网、通讯网等的设计中均有广泛的应用。

定义6.2.3 设连通图G V E =（，）。

每条边i j e v v =（，）上都有一个非负权数ij w e w =（）。

若1T V E =（，）是G 的一个生成树，则称1E 中所有边的权之和为生成树T 的权，记为()ij w T w =∑。

称具有最小权的生成树为G 的最小生成树，简称为最小树。

显然，对于最小树，有如下结论成立。

定理6.2.2 若把连通网络图的所有点分成V 和V 两个集合，则两集合之间连线的最短边一定包含在最小树内。

下面介绍如何寻找或构建一个最小树的几种算法。

算法1 Kruskal 算法1956年Kruskal 给出了求最小树问题的一种算法。

其基本思想是从网络中逐步挑选边构成最小生成树。

每次挑选的边对应的权要尽可能小，但必须保证已选好的边不产生圈。

这种方法称为Kruskal 算法，也称为避圈法。

这种方法与求生成树的避圈法类似。

避圈法步骤如下。

Step1 把图中的所有顶点分成V 和V 两个集合。

从图中任选一点i v ，让i v V ∈，图中其余点均包含在V 中。

Step2 从V 和V 的连线中找出最小边，这条边一定包含在最小树内，不妨设最小边为i j v v （，），将i j v v （，）标记成最小树内的边。

令{}j V V v =∪，{}\j V V v =。

Step3 若V =Φ，则算法终止。

否则转入Step2。

例6.6 一个乡有9个自然村，其间道路及各个道路长度如图6.18所示，各边上的数表示距离，问如何拉线才能使用线最短。

解 用Kruskal 算法。

Step1 令{}1V v =，{}02345678V v v v v v v v v =，，，，，，，。

Step2 {}12101818min 1w w w w ==，，。

小学数学《最短路线》练习题【例1】甲、乙两村之间隔一条河，如图．现在要在小河上架一座桥，使得这两村之间的行程最短，桥应修在何处？【例2】如下图，A、B两个学校都在公路的同侧．想在这两校的附近的公路上建一个汽车站，要求车站到两个学校的距离之和最小，应该把车站建在哪里？【例3】如图是一个长、宽、高分别为4分米、2分米、1分米的长方体纸盒．一只蚂蚁要从A点出发在纸盒表面上爬到B点运送食物，求蚂蚁行走的最短路程。

【例4】如下图，在圆柱形的木桶外，有一个小甲虫要从桶外的A点爬到桶内的B点．已知A 点到桶口C点的距离为14厘米，B点到桶口D点的距离是10厘米，而C、D两点之间的弧长是7厘米．如果小甲虫爬行的是最短路线，应该怎么走？路程是多少？【例5】一个邮递员投送信件的街道如图，图上数字表示各段街道的千米数．他从邮局出发，要走遍各街道，最后回到邮局．问走什么样的路线最合理，全程要走多少千米？【例6】下图是一个城市道路图，数字表示各段路的路程（单位：千米），求出图中从A到F 的最短路程。

【例7】仍取上面拓展训练的图中八个行政村的位置和线路图，乡政府要在全乡沿村与村之间的道路挖渠修道，建立排灌系统．全乡的地势是西高东低，即A村最高，依次为B、F、G、H、E、C、D，水源在A村，问沿什么路线修道最合理？【例8】有八栋居民楼A1、A2、…、A8分布在公路的两侧，如下图，由一些小路与公路相连，要在公路上设一个汽车站，使汽车站到各居民楼的距离之和最小，车站应设在哪里？【例9】有两条通讯路线A和B，如下图，通讯员从C处出发，查完两条线后到D处，作图表示他怎样走路程最短（假设到达通讯线路的任何一处都可完成查线工作）？【例10】要在两条街道（如下图）A和B上各设立一个邮筒，M处是邮局，问邮筒设在哪里才能使邮递员从邮局出发，到两个邮筒取完信再回到邮局的路程最短？【作1】如下图，A、B、C三点分别是正方体三条棱的中点．假设一只蚂蚁沿着正方体的表面从中点A爬到中点C，图中所示路线是否为蚂蚁爬行的最短路线，为什么？【作2】一个小虫从圆柱体（如下图）的A点处绕圆柱体侧面一周，最后爬到顶点B处．请画出小虫从A点绕到圆柱体侧面到达B点的最短路线。

最小生成树题目 最小生成树是图论中的一个重要概念，被广泛应用于路由算法、网络设计、电力传输等领域。

最小生成树问题可以简单描述为：给定一个连通图，选择一些边使得图中所有节点都能够连接，并且总边权之和最小。

最小生成树题目是在解决最小生成树问题时所遇到的具体情境。

以下通过分析两个不同的最小生成树题目，来理解最小生成树算法的应用。

题目1：某城市的道路规划 假设一个城市有多个地区，每个地区之间需要建立道路来连接。

已知每条道路的长度，在保证每个地区都能连通的情况下，设计一个道路规划方案，使得总道路长度最小。

解题思路： 1、首先，根据题目中给出的道路长度，建立一个无向带权图。

其中，每个地区对应图的节点，道路对应图的边，道路长度对应边的权值。

2、通过使用Kruskal或Prim算法，从这个带权图中构建最小生成树，即选取一些道路使得所有地区连通，并且这些道路的权值之和最小。

3、最小生成树即为最优的道路规划方案，输出最小生成树的边集合即可。

题目2：电力传输网络设计 某地区有多个居民点，需要建立电力传输网络来确保每个居民点都能接收到电力供应。

已知每个居民点之间建立电力线路的成本，在保证每个居民点都能接收到电力供应的情况下，设计一个电力传输网络，使得总成本最小。

解题思路： 1、根据题目给出的电力线路成本，建立一个带权完全图。

其中，每个居民点对应图的节点，电力线路对应图的边，电力线路成本对应边的权值。

2、通过使用Kruskal或Prim算法，从这个带权图中构建最小生成树，即选取一些电力线路使得所有居民点都能接收到电力供应，并且这些电力线路的成本之和最小。

3、最小生成树即为最优的电力传输网络设计方案，输出最小生成树的边集合即可。

最小生成树问题是一个经典的优化问题，通过构建最小生成树，我们可以找到图中连接所有节点的最优边集合。

在实际应用中，最小生成树算法可以帮助我们进行有效的资源分配、网络规划等决策。

总体来说，最小生成树题目涉及到图的建模和优化算法的运用。

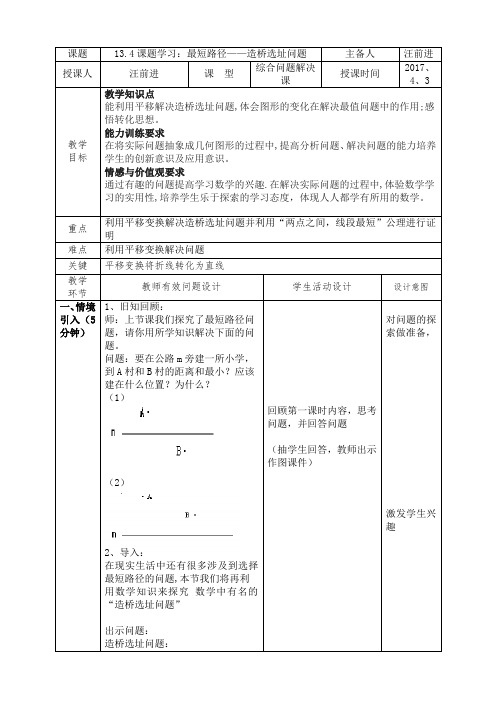

13.4.最短路径(2)—
造桥选址问题
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2
13.4造桥选址问题
一．学习目标：
1、能利用轴对称解决简单的最短路径问题,体会图形的变化在解决最值问题中的作用;感悟转化思想.
2、在将实际问题抽象成几何图形的过程中,提高分析问题、解决问题的能力及渗透数学建模的思想. 二．重点难点：
学习重点：利用轴对称将最短路径问题转化为“两点之间,线段最短”问题. 学习难点：如何利用轴对称将最短路径问题转化为线段和最小问题． 三．合作探究：（同学合作，教师引导） 1．温故知新：
前面我们研究过最短路径问题，求最短路径的依据有：
（1） . （2） . 2．探究新知： 问题2 造桥选址问题
如图,A 和B 两地在一条河的两岸,现要在河上造一座桥MN.桥建在何处才能使从A 到B 的路径AMNB 最短?(假定河的两岸是平行的直线,桥要与河垂直)
思维分析：
1.如右图假定任选位置造桥MN,连接AM 和BN,从A 到B 的路径是AM+MN+BN,那么怎样确定什么情况下最短呢?
2.利用上面的“求最短路径的依据”解决问题:我们遇到了什么障碍呢?
四．感悟与反思：
A ·
· B
A ·
· B。

运筹学（第3版）习题答案第1章线性规划 P36第2章线性规划的对偶理论 P74 第3章整数规划 P88 第4章目标规划 P105第5章运输与指派问题P142 第6章网络模型 P173 第7章网络计划 P195 第8章动态规划 P218 第9章排队论 P248 第10章存储论P277 第11章决策论P304第12章 多属性决策品P343 第13章博弈论P371 全书420页第1章 线性规划1.1工厂每月生产A 、B 、C 三种产品 ,单件产品的原材料消耗量、设备台时的消耗量、资源限量及单件产品利润如表1－23所示．表1－23产品 资源 A B C 资源限量 材料(kg) 1.5 1.2 4 2500 设备(台时) 3 1.6 1.2 1400 利润(元/件)101412根据市场需求,预测三种产品最低月需求量分别是150、260和120,最高月需求是250、310和130.试建立该问题的数学模型,使每月利润最大．【解】设x 1、x 2、x 3分别为产品A 、B 、C 的产量，则数学模型为123123123123123max 1014121.5 1.2425003 1.6 1.21400150250260310120130,,0Z x x x x x x x x x x x x x x x =++++≤⎧⎪++≤⎪⎪≤≤⎪⎨≤≤⎪⎪≤≤⎪≥⎪⎩ 1.2建筑公司需要用5m 长的塑钢材料制作A 、B 两种型号的窗架．两种窗架所需材料规格及数量如表1－24所示：表1－24 窗架所需材料规格及数量型号A 型号B 每套窗架需要材料长度（m ） 数量(根)长度(m) 数量(根)A 1：2 2B 1：2.5 2 A 2：1.53 B 2：23需要量（套）300400问怎样下料使得（1）用料最少；（2）余料最少． 【解】 第一步：求下料方案，见下表。

方案 一 二 三 四 五 六 七 八 九 十 需要量 B1 2.5 2 1 1 1 0 0 0 0 0 0 800 B2 2 0 1 0 0 2 1 1 0 0 0 1200 A1 2 0 0 1 0 0 1 0 2 1 0 600 A21.5120 2 3 900 余料(m) 0 0.5 0.5 1 1 1 010.5第二步：建立线性规划数学模型设x j （j =1,2,…，10）为第j 种方案使用原材料的根数，则 （1）用料最少数学模型为10112342567368947910min 28002120026002239000,1,2,,10jj j Z x x x x x x x x x x x x x x x x x x j ==⎧+++≥⎪+++≥⎪⎪+++≥⎨⎪+++≥⎪⎪≥=⎩∑ （2）余料最少数学模型为2345681012342567368947910min 0.50.50.52800212002*********0,1,2,,10j Z x x x x x x x x x x x x x x x x x x x x x x x x j =++++++⎧+++≥⎪+++≥⎪⎪+++≥⎨⎪+++≥⎪⎪≥=⎩1.3某企业需要制定1～6月份产品A 的生产与销售计划。

小学数学《最短路线》练习题【例1】咱们先做个游戏：在方格纸上任取一点A作为起点，再在A的右上方任取一点B作为终点划一条由A到B的最短路线。

聪明的小朋友，你能划出来吗？总共能划出几条呢？在上面这个游戏中，你是用什么方法找到从A到B的最短路线呢？如果A、B两点变成图1、2、3的位置，那么从A到B的最短路线有几条呢？小朋友们，你是怎么做的？你发现了什么规律？如果图形变得复杂，还要保证找出的路线既不重又不漏呢？你又该如何解决呢？我们一起来看【例2】。

【例2】阿呆和阿瓜到少年宫参加2008北京奥运会志愿者培训。

请你想一想他们从学校到少年宫的最短路线最多有多少种？聪明的小朋友，你总结出什么规律了吗？请填在下面的空格内：【例3】下图是动物王国的街道平面图，纵横各有5条路，森林之王老虎先生通知大家去运动场开会，如果迟到就要挨罚喝100杯水。

爱睡懒觉的树袋熊一觉醒来，呀，要迟到了，想想那100杯水，树袋熊都快晕了。

善良的小朋友们，快来给树袋熊找找最近的吧！【例4】小猫汤姆和老鼠杰克在博物馆看连环画，突然它们发现了一个千年藏宝图，于是它们决定去寻宝。

请爱动脑筋的小朋友们帮他们想想共有几条最短路线能到藏宝地呢？【例5】下图是小明家和学校的示意图，你们觉得小明从家到学校一共有几条最短路线呢？图）。

爱动脑筋的嘟嘟就在想，从学校到李家村共有多少种不同的最短路线呢？【例7】“五一”长假就要到了，小新和爸爸决定去黄山玩。

聪明的小朋友请你找找看从北京到黄山的最短路线共有几条呢？【例8】大熊和美子准备去看望养老院的李奶奶，可是市中心在修路(城市的街道如图所示),他们从学校到养老院最短路线共有几条呢？聪明的小朋友，请你们快想想吧！1.如图，从A到B，最短路线有几条？2. 如图，从P点出发到Q点，走最短的路程，有多少种不同的走法？3.小海龟在小猪家玩，它们想去游乐园坐碰碰车，爱动脑筋的小朋友，请你想一想，从小猪家到游乐园共有几条最短路线呢？4.（第五届希望杯六年级1试）小君家到学校的道路如右图所示。
