土木工程施工技术 混凝土结构工程

土木工程建筑中混凝土结构的施工技术分析曹旭发表时间：2018-12-05T11:11:16.760Z 来源：《建筑学研究前沿》2018年第24期作者：曹旭[导读] 本文对土木工程建筑中混凝土结构施工技术进行了探讨。

西北水利水电工程有限责任公司陕西省西安市 710000 摘要：混凝土施工技术作为土木工程建筑施工中的关键技术，其在实际应用的过程中会受到诸多因素的影响。

因此，加大对混凝土结构在土木工程建筑中的施工技术研究，是具有重要作用的。

本文对土木工程建筑中混凝土结构施工技术进行了探讨。

关键词：土木工程建筑；混凝土结构；施工技术混凝土结构施工对土木工程建筑施工的整体质量有着举足轻重的影响，因此必须保证混凝土结构施工的质量。

施工单位需要对混凝土结构的实际性能与知识进行全面掌握，根据实际情况选择合适的混凝土结构施工技术。

施工单位还需注意混凝土结构施工中存在的裂缝、技术不规范等问题，以免对施工质量造成严重影响。

1土木工程建筑中混凝土产生裂缝的原因分析 1.1水泥水化热原因通常情况下，土木工程施工面积比较大，因此。

混凝土施工面积也会很大，有一定的厚度，而水泥在搅拌过程中，会产生一定的热量，再加上混凝土表面系数比较小，水泥所产生的热量散热就会相对缓慢，混凝土结构下层的热度更难以释放出来，因此部分热量存留在混凝土结构中，这使混凝土内部结构热度与表面的热度出现明显的差异，温度失衡，慢慢发生裂缝情况。

1.2混凝土收缩原因混凝土收缩原因主要有三点因素，分别是水泥、外加剂以及矿物掺合料，其中水泥因素发生是因为水泥在硬化过程中，其消耗水量占总水量的百分之二十，而其余的水分全部依靠蒸发而消失的，而水分在蒸发过程中，就会使混凝土逐渐出现自缩状态；外加剂因素的发生是因为施工过程中，需要利用高效减水剂提高混凝土的流动性，影响水泥自缩值，但不会影响到混凝土的自缩值，而干缩减水剂以及膨胀减水剂对混凝土的自缩值影响会比较明显。

矿物掺合料因素的发生主要是因为在生产过程中所选用的掺合料对水泥产生的自缩值影响，例如：硅灰对混凝土自身的自缩值有着直接影响，并且在硅灰量增加的同时水泥自缩值也会出现增长的情况；煤灰对混凝土的自缩值影响与硅灰相反，会不断降低混凝土自缩值，量越大降低的就会趱陕。

2019/11/1
混凝土结构工程
2
预加应力的方法，可以分为先张法和后张法两类。 先张法是先张拉钢筋，后浇筑混凝土，预应力靠钢筋 与混凝土之间的粘结力传递给混凝土。后张法是先浇 筑混凝土并预留孔道，待混凝土达到一定强度后张拉 钢筋，预应力靠锚具传递给混凝土。
为了达到较高的预应力值，宜优先采用高标号混 凝土。当采用冷拉HRB335、HRB400钢筋和冷轧带肋钢 筋作预应力钢筋时，其混凝土强度不宜低于C30；当采 用消除应力钢丝、钢绞线、热处理钢筋作预应力钢筋 时，混凝土强度等级不宜低于C40。
千斤顶张拉时，适用于锚固直径为12mm、14mm的 单根冷拉HRB335、HRB400、RRB400级钢筋。
夹具，如图所示。 –镦头夹具
采用镦头夹具时，将预应力筋端部热镦或冷 镦，通过承力分孔板锚固，如图所示。
2019/11/1
混凝土结构工程
19
2019/11/1
混凝土结构工程
20
2019/11/1
混凝土结构工程
21
(2) 钢筋锚固夹具 • 钢筋锚固常用圆套筒三片式夹具，由套筒和夹片
组成。 • 其型号有YJ12、YJ14，适用于先张法；用YC-18型
2019/11/1
混凝土结构工程
16
（2） 槽式台座 • 槽式台座由端柱、传力柱、横梁和台面组成。 • 槽式台座既可承受拉力，又可作蒸汽养护槽，适用
于张拉吨位较高的大型构件，如屋架、吊车梁等。 • 槽式台座构造如图所示。 • 槽式台座需进行强度和稳定性计算。端柱和传力柱
的强度按钢筋混凝土结构偏心受压构件计算。槽式 台座端柱抗倾覆力矩由端柱、横梁自重力矩及部分 张拉力矩组成。
2019/11/1
混凝土结构工程

结构、特种结构、水工结构等
木模板
竹胶板
定型组合钢模板
砖胎模
钢模板 平面模板 阳角模板 阴角模板 连接角模
钢模板面板厚度一般为2.3或2.5mm；加 劲板的厚度一般为2.8mm。钢模板采用模数制 设计，宽度以100mm为基础，以50mm为模数 进级；长度以450 mm为基础，以150mm为模 数进级；肋高55mm。

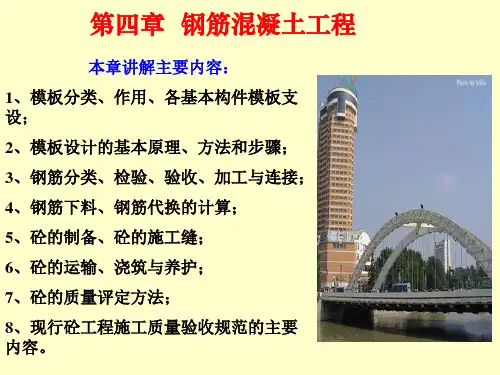

第四章 钢筋混凝土工程
本章讲解主要内容： 1、模板分类、作用、各基本构件模板支 设； 2、模板设计的基本原理、方法和步骤； 3、钢筋分类、检验、验收、加工与连接； 4、钢筋下料、钢筋代换的计算； 5、砼的制备、砼的施工缝；
6、砼的运输、浇筑与养护；
7、砼的质量评定方法； 8、现行砼工程施工质量验收规范的主要 内容。
四、现浇混凝土常见基本构件模 板支设形式及施工工艺
（一） 基 础 模 板
（二） 梁 模 板
（三） 柱 模 板
（四） 板 模 板 （五） 墙 体 模 板
（六） 楼 梯 模 板
（一）基 础 模 板
侧模
轿杠 支撑
台阶形独立柱基模板支设
台阶形独立柱基混凝土浇筑
支设方法： 1、阶形独立基础模板：根据图纸尺寸制作每一阶梯形独立基础 模板，支模顺序由上至下逐层向上安装，底层第一阶由四块边模拼 成 ，其一队侧板与基础边尺寸相同，另一侧比基础尺寸长 150~200mm，两端加钉木档，用以拼装另一队模板，并用斜撑撑劳， 固定尺寸较大时，四角加钉歇拉杆。在模板上口顶轿杠木，将第二 阶模板臵于较杠上，安装时应找准基础轴线及标高，上下中心线互 相对准 ，在安装第二阶模板前应绑好钢筋。 2、条形基础模板：矩形截面条形基础模板，由两侧的木柱或组 合钢模板组成，支设时应拉通线，将侧板校正后。用斜撑支劳， 间距600~800mm，上口加钉搭头木拉住。对长度很长、截面一致 上阶较高的条形基础，底部矩形截面可先支模浇筑完成，上阶可 采用拉模方法。 3、杯形独立基础模板：杯形基础模板基本上与阶形基础模板相 似,在模板的顶部中间装杯口芯模，杯口芯模有整体式和装配式两种 ,可用木模，也可用组合钢模与异形角模拼成。杯口芯模借轿杠支撑 在杯颈模板上口中心并固定，混凝土灌注后,在初凝后终凝前取出， 杯口较小时一般采用整体式，杯口较大时可采用装配式。

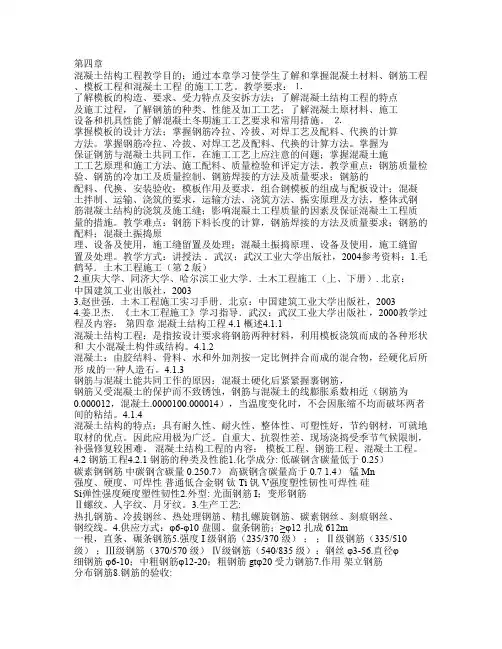

第四章混凝土结构工程教学目的：通过本章学习使学生了解和掌握混凝土材料、钢筋工程、模板工程和混凝土工程的施工工艺。

教学要求：⒈了解模板的构造、要求、受力特点及安拆方法；了解混凝土结构工程的特点及施工过程，了解钢筋的种类、性能及加工工艺；了解混凝土原材料、施工设备和机具性能了解混凝土冬期施工工艺要求和常用措施。

⒉掌握模板的设计方法；掌握钢筋冷拉、冷拔、对焊工艺及配料、代换的计算方法。

掌握钢筋冷拉、冷拔、对焊工艺及配料、代换的计算方法。

掌握为保证钢筋与混凝土共同工作，在施工工艺上应注意的问题；掌握混凝土施工工艺原理和施工方法、施工配料、质量检验和评定方法。

教学重点：钢筋质量检验、钢筋的冷加工及质量控制、钢筋焊接的方法及质量要求；钢筋的配料、代换、安装验收；模板作用及要求，组合钢模板的组成与配板设计；混凝土拌制、运输、浇筑的要求，运输方法、浇筑方法、振实原理及方法，整体式钢筋混凝土结构的浇筑及施工缝；影响混凝土工程质量的因素及保证混凝土工程质量的措施。

教学难点：钢筋下料长度的计算，钢筋焊接的方法及质量要求；钢筋的配料；混凝土振捣原理、设备及使用，施工缝留置及处理；混凝土振捣原理、设备及使用，施工缝留置及处理。

教学方式：讲授法．武汉：武汉工业大学出版社，2004参考资料：1.毛鹤琴．土木工程施工（第 2 版）2.重庆大学、同济大学、哈尔滨工业大学．土木工程施工（上、下册）. 北京：中国建筑工业出版社，20033.赵世强．土木工程施工实习手册．北京：中国建筑工业大学出版社，20034.姜卫杰．《土木工程施工》学习指导．武汉：武汉工业大学出版社，2000教学过程及内容：第四章混凝土结构工程 4.1 概述4.1.1混凝土结构工程：是指按设计要求将钢筋两种材料，利用模板浇筑而成的各种形状和大小混凝土构件或结构。

4.1.2混凝土：由胶结料、骨料、水和外加剂按一定比例拌合而成的混合物，经硬化后所形成的一种人造石。

4.1.3钢筋与混凝土能共同工作的原因：混凝土硬化后紧紧握裹钢筋，钢筋又受混凝土的保护而不致锈蚀，钢筋与混凝土的线膨胀系数相近（钢筋为0.000012，混凝土.0000100.000014），当温度变化时，不会因胀缩不均而破坏两者间的粘结。
