汽车原子灰的应用

汽车原子灰使用方法
汽车原子灰是一种高效的汽车清洁剂，使用方法如下：
1. 准备工作：将汽车停在阴凉处，避免阳光直射。

准备好清洁用具，如海绵、毛巾、洗车刷等。

2. 清洁车身：将汽车原子灰倒入水中，按照建议的比例调配。

使用海绵或洗车刷将汽车原子灰水涂抹在车身上，轻轻擦拭。

注意避免划伤车漆。

3. 清洗车身：用清水冲洗车身，将汽车原子灰水彻底冲洗干净。

可以重复涂抹、清洗过程，直到车身完全清洁为止。

4. 擦拭干净：用干净的毛巾将车身擦干净，注意避免残留水渍或汽车原子灰。

5. 注意事项：不要在太阳下清洗汽车，以免汽车原子灰水挥发太快。

避免汽车原子灰接触到眼睛或皮肤，如不慎接触，应立即用清水冲洗干净。

总之，汽车原子灰是一种方便、高效的汽车清洁剂，正确使用能够帮助保护汽车漆面，延长汽车寿命。

- 1 -。

原子灰的种类与优缺点
目前，市场上的原子灰主要有以下几种分类：
1. 普通修补原子灰
优点：在汽车钣金修补、工程机械设备、建材家具应用、大型客车整体及一些需要外观要求的产品。

涂刮性、打磨性优异。

缺点：对高温、侵水、特殊钣金、焊缝、等有着特殊地材或工艺的钣金处理不适用。

2.高温原子灰
优点：耐200℃以下高温，不脱落、不收缩。

附着力好。

缺点：经高温烘烤之后灰体会变硬，干燥不透彻进行烘烤容易起气泡。

3. 合金原子灰
优点：对铝基板、锌板、及一些特殊工艺或焊缝接口，具有超强的附着力，干燥时间快，打磨干爽。

温度高低对操作时间并无太大影响。

对钣金操作工艺时间可以大大缩短。

缺点：表面薄层会粘砂纸，后期打磨手感偏硬。

4. 柔韧性原子灰
优点：柔韧性极好。

可以达到φ50以内！抗冲击性好。

缺点：操作时间较长，对有着高温烘烤工艺的钣金处理不适用。

5. 纤维原子灰
优点：加入纤维丝的原子灰，不仅在特殊钣金上附着力极好，柔韧性，抗冲击，耐高温性都具有。

温度高低对操作时间并无太大影响。

且对于钣金整形速度超快，干燥后不用打磨。

缺点：价钱较高。

6. 环氧原子灰
优点：环氧原子灰主要应用于高级轮船、货船、及一些水下工作的设备。

防腐性能优异，腻子涂刮后表面极为平整，无沙眼。

柔韧、附着性能极佳。

且腻子具有密封性，不渗漏！
缺点：价钱较高，操作时间极长。

打磨会稍粘砂纸。

汽车涂装基础知识：原子灰在涂装工艺中的使用详解（一）对要涂刮原子灰工件的要求要涂刮的工件底漆一定要干透；不得有油污、灰尘等污物。

这三项是对涂刮工件最起码的要求。

若底漆干不透，涂刮原子灰固化后底漆中的溶剂不能继续挥发，被封闭在原子灰层下面。

遇高温时则易出现气泡剥离现象。

如果有油污、灰尘，将会影响原子灰层与底漆之间的附着力，严重的将出现原子灰层脱落等问题。

（二）原子灰的调配和常规涂刮原子灰的调配：根据产品使用说明书上的要求调配，主灰与固化剂一定得混合均匀后方可使用。

固化剂与主灰的配比一般为2：100，但也可以根据气温和实际操作情况，可在（1.5~3）：100的范围内调整，固化剂加得过多或过少都可能造成不良的影响。

刮涂原子灰是涂装工艺中技术要求较高的一环。

要求被涂刮后的工件表面要尽量平整，同时表面要尽量减少涂刮缺陷——砂眼、划道、野膏等缺陷。

一般情况下原子灰的涂刮都要在3~4遍。

下面对每遍的操作要求作一下简单说明。

1、涂刮第一道原子灰第一道原子灰的目的以填刮较大凹坑，用较宽硬刮具涂刮，只求刮平不求光滑。

操作中不能多次来回涂刮，以致原子灰中的孔隙被粘死，这样会造成长期不干，影响施工。

涂刮时，应使刮刀与被涂物表面成60°角，并略呈弧形涂刮。

干后进行打磨，除去浮灰后进行第二道原子灰。

2、涂刮第二道原子灰第二道原子灰的目的，仍是以填平低凹处为主。

涂刮厚度应小于第一层，平面用硬刮刀，圆弯处可用橡皮刮刀。

涂刮时应注意顺着汽车造型水平方向；从右到左，从上到下；为减少涂刮接口，涂刮时尽可能拉长一些，施工要求以刮平低处为主。

干后进行打磨，除去浮灰后进行第三道原子灰。

3、涂刮第三道原子灰第三道原子灰的目的，主要是涂刮前一道原子灰留下的孔隙，砂纸印以及较小的凹陷。

涂刮施工时达到平滑光洁。

施工中用弹性较好的刮具，并施加一定的压力，使涂刮原子灰层光滑而少孔隙。

干后打磨光滑，清洁表面后进行第四道原子灰。

4、涂刮第四道原子灰第四道原子灰与第三道原子灰的作用基本相同。

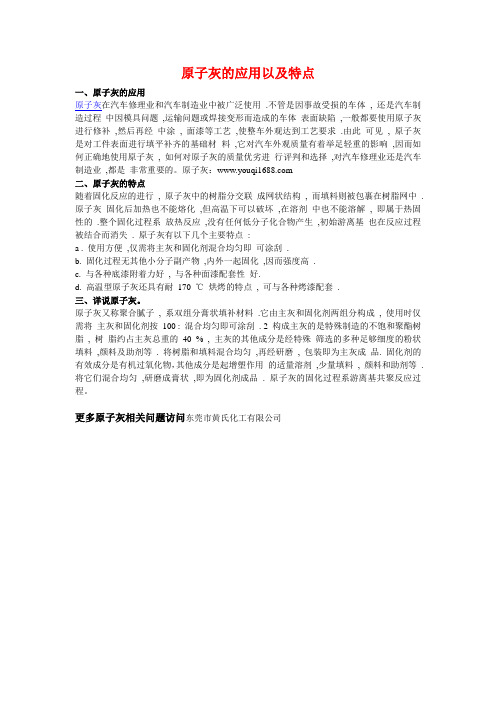

原子灰的应用以及特点一、原子灰的应用原子灰在汽车修理业和汽车制造业中被广泛使用.不管是因事故受损的车体, 还是汽车制造过程中因模具问题,运输问题或焊接变形而造成的车体表面缺陷,一般都要使用原子灰进行修补,然后再经中涂, 面漆等工艺,使整车外观达到工艺要求.由此可见, 原子灰是对工件表面进行填平补齐的基础材料,它对汽车外观质量有着举足轻重的影响,因而如何正确地使用原子灰, 如何对原子灰的质量优劣进行评判和选择,对汽车修理业还是汽车制造业,都是非常重要的。

原子灰：二、原子灰的特点随着固化反应的进行, 原子灰中的树脂分交联成网状结构, 而填料则被包裹在树脂网中.原子灰固化后加热也不能熔化,但高温下可以破坏,在溶剂中也不能溶解, 即属于热固性的.整个固化过程系放热反应,没有任何低分子化合物产生,初始游离基也在反应过程被结合而消失. 原子灰有以下几个主要特点:a . 使用方便,仅需将主灰和固化剂混合均匀即可涂刮.b. 固化过程无其他小分子副产物,内外一起固化,因而强度高.c. 与各种底漆附着力好, 与各种面漆配套性好.d. 高温型原子灰还具有耐170 ℃烘烤的特点, 可与各种烤漆配套.三、详说原子灰。

原子灰又称聚合腻子, 系双组分膏状填补材料.它由主灰和固化剂两组分构成, 使用时仅需将主灰和固化剂按100 : 混合均匀即可涂刮. 2 构成主灰的是特殊制造的不饱和聚酯树脂, 树脂约占主灰总重的40 % , 主灰的其他成分是经特殊筛选的多种足够细度的粉状填料,颜料及助剂等. 将树脂和填料混合均匀,再经研磨, 包装即为主灰成品. 固化剂的有效成分是有机过氧化物，其他成分是起增塑作用的适量溶剂,少量填料, 颜料和助剂等.将它们混合均匀,研磨成膏状,即为固化剂成品. 原子灰的固化过程系游离基共聚反应过程。

更多原子灰相关问题访问东莞市黄氏化工有限公司。

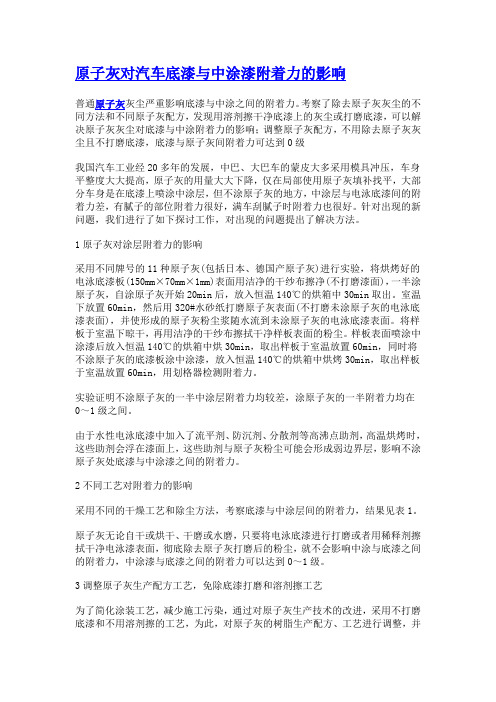

原子灰对汽车底漆与中涂漆附着力的影响普通原子灰灰尘严重影响底漆与中涂之间的附着力。

考察了除去原子灰灰尘的不同方法和不同原子灰配方，发现用溶剂擦干净底漆上的灰尘或打磨底漆，可以解决原子灰灰尘对底漆与中涂附着力的影响；调整原子灰配方，不用除去原子灰灰尘且不打磨底漆，底漆与原子灰间附着力可达到0级我国汽车工业经20多年的发展，中巴、大巴车的蒙皮大多采用模具冲压，车身平整度大大提高，原子灰的用量大大下降，仅在局部使用原子灰填补找平，大部分车身是在底漆上喷涂中涂层，但不涂原子灰的地方，中涂层与电泳底漆间的附着力差，有腻子的部位附着力很好，满车刮腻子时附着力也很好。

针对出现的新问题，我们进行了如下探讨工作，对出现的问题提出了解决方法。

1原子灰对涂层附着力的影响采用不同牌号的11种原子灰(包括日本、德国产原子灰)进行实验，将烘烤好的电泳底漆板(150mm×70mm×1mm)表面用洁净的干纱布擦净(不打磨漆面)，一半涂原子灰，自涂原子灰开始20min后，放入恒温140℃的烘箱中30min取出。

室温下放置60min，然后用320#水砂纸打磨原子灰表面(不打磨未涂原子灰的电泳底漆表面)，并使形成的原子灰粉尘浆随水流到未涂原子灰的电泳底漆表面。

将样板于室温下晾干，再用洁净的干纱布擦拭干净样板表面的粉尘。

样板表面喷涂中涂漆后放入恒温140℃的烘箱中烘30min，取出样板于室温放置60min，同时将不涂原子灰的底漆板涂中涂漆，放入恒温140℃的烘箱中烘烤30min，取出样板于室温放置60min，用划格器检测附着力。

实验证明不涂原子灰的一半中涂层附着力均较差，涂原子灰的一半附着力均在0～1级之间。

由于水性电泳底漆中加入了流平剂、防沉剂、分散剂等高沸点助剂，高温烘烤时，这些助剂会浮在漆面上，这些助剂与原子灰粉尘可能会形成弱边界层，影响不涂原子灰处底漆与中涂漆之间的附着力。

2不同工艺对附着力的影响采用不同的干燥工艺和除尘方法，考察底漆与中涂层间的附着力，结果见表1。

原子灰的种类与优缺点
原子灰的种类与优缺点
目前，市场上的原子灰主要有以下几种分类：
1. 普通修补原子灰
优点：在汽车钣金修补、工程机械设备、建材家具应用、大型客车整体及一些需要外观要求的产品。

涂刮性、打磨性优异。

缺点：对高温、侵水、特殊钣金、焊缝、等有着特殊地材或工艺的钣金处理不适用。

2.高温原子灰
优点：耐200℃以下高温，不脱落、不收缩。

附着力好。

缺点：经高温烘烤之后灰体会变硬，干燥不透彻进行烘烤容易起气泡。

3. 合金原子灰
优点：对铝基板、锌板、及一些特殊工艺或焊缝接口，具有超强的附着力，干燥时间快，打磨干爽。

温度高低对操作时间并无太大影响。

对钣金操作工艺时间可以大大缩短。

缺点：表面薄层会粘砂纸，后期打磨手感偏硬。

4. 柔韧性原子灰
优点：柔韧性极好。

可以达到φ50以内！抗冲击性好。

缺点：操作时间较长，对有着高温烘烤工艺的钣金处理不适用。

5. 纤维原子灰
优点：加入纤维丝的原子灰，不仅在特殊钣金上附着力极好，柔韧性，抗冲击，耐高温性都具有。

温度高低对操作时间并无太大影响。

且对于钣金整形速度超快，干燥后不用打磨。

缺点：价钱较高。

6. 环氧原子灰
优点：环氧原子灰主要应用于高级轮船、货船、及一些水下工作的设备。

防腐性能优异，腻子涂刮后表面极为平整，无沙眼。

柔韧、附着性能极佳。

且腻子具有密封性，不渗漏！
缺点：价钱较高，操作时间极长。

打磨会稍粘砂纸。

原子灰原子灰又称不饱和树脂腻子是由不饱和树酯、滑石粉、苯乙烯等料经搅拌研磨而成的主体灰及固化剂组成的双组份填平材料，具有常温固化干燥速度快附着力强、易打磨等特点，广泛使用于汽车、机车、机床、混凝土砼体类建筑物的制造及修理的表面涂层，也可应用于家具、地板等室外装修及头盔、模具产品。

原子灰，俗称汽车腻子，是近20年来世界上发展较快的一种嵌填材料。

原子灰是一种以不饱和聚酯树脂为主要原料，配入了钴盐引发剂、阻聚剂、滑石粉等填加剂，用过氧化物作为固化剂的可根据实际需要，随时调配使用、方便快捷的新型嵌填材料。

与我国传统腻子如桐油腻子、过氯乙烯腻子、醇酸腻子等相比，原子灰具有干燥快、附着力强、耐热、不开裂、施工周期短等特点。

它的问世，让一度落后的汽车板金修理业实现了跨时代的飞跃。

使用方法1．基灰和固化剂的配合比例为100：2至5（重量计），气温愈低固化剂用量愈多。

2．等涂的金属表面应彻底清除油污、锈斑、旧漆及水份。

3．原子灰用量以一次性用完为宜，基灰和固化剂按比例进行配练，至颜色均匀一致即配完成。

原子灰的新用途，即原子灰用于制作吸塑模具的新用途，不但原料来源易，成本低，可在常温常压下成型，模具耐热性能好，机械强度高，不易变形，并且工艺简单，加工容易，重量轻，模身光洁度高，寿命长，模具修改容易，制造时间短，安装方便，利用其生产出的塑料制品脱模易、质量好，与现有技术相比，从性能和效果上更为理想。

原子灰，俗称汽车腻子，是近20年来世界上发展较快的一种嵌填材料。

原子灰是一种以不饱和聚酯树脂为主要原料，配入了钴盐引发剂、阻聚剂、滑石粉等填加剂，用过氧化物作为固化剂的可根据实际需要，随时调配使用、方便快捷的新型嵌填材料。

与我国传统腻子如桐油腻子、过氯乙烯腻子、醇酸腻子等相比，原子灰具有干燥快、附着力强、耐热、不开裂、施工周期短等特点。

它的问世，让一度落后的汽车板金修理业实现了跨时代的飞跃。

科学技术飞速发展的今天，人们工作和生活的节奏越来越快，随之而来对工作效率的要求也越来越高，一辆刚刚开进修理厂的汽车立刻就想将它修好开走。

原子灰的使用方法
原子灰可以用于多种场合和目的，以下是其常见的使用方法：
1. 清洁锈迹：将适量的原子灰倒在某个容器中，加入适量的水搅拌成糊状，然后使用刷子或布块沾取原子灰糊，涂抹在锈迹上，稍作搓揉后，用清水冲洗即可清除锈迹。

2. 清洁油污：将适量的原子灰撒在油污上，稍作搓揉，然后用清水冲洗即可清除大部分油污。

对于顽固的油污，可以加入少量洗洁精再进行搓揉，最后再冲洗干净。

3. 去除污渍：将适量的原子灰和清洁剂混合成糊状，然后涂抹在污渍上，稍作搓揉后，用清水冲洗即可清除污渍。

4. 除臭消味：将适量的原子灰撒在有异味的地方，如垃圾桶、冰箱等，原子灰能吸附异味分子，起到除臭的作用。

5. 消除潮湿：将适量的原子灰放置在潮湿的地方，如衣柜、抽屉等，原子灰能吸收空气中的湿气，起到除湿的作用。

6. 周边清洁：将适量的原子灰洒在地板、墙壁等表面，然后用拖把、抹布擦拭，可以去除尘埃和污渍，提高清洁效果。

请注意，在使用原子灰的过程中，应佩戴手套，并避免直接接触皮肤和眼睛，以免刺激。

使用后，应将残留的原子灰妥善处理，避免儿童误食。
