课程设计--直流电机调速控制系统设计

课程设计--直流电机调速控制系统设计指导教师评定成绩：审定成绩：**********课程设计报告设计题目：直流电机调速控制系统设计学校：********************学生姓名：**********专业：********************班级：***********学号：**************指导教师：*****************8设计时间：2013 年12 月目录引言 (3)一、直流电动机的工作原理 (4)二、直流电动机的结构 (5)三、直流电动机的分类 (6)四、电动机的机械特性 (7)五、他励直流电动机起动 (10)六、他励直流电动机的调速方法 (11)七、PWM调制电路 (14)八、H桥驱动电路 (14)九、直流电动机调速控制系统设计 (15)十、心得体会 (22)附录参考文献 (23)课程设计任务书 (23)引言现代工业生产中，电动机是主要的驱动设备，目前在直流电动机拖动系统中已大量采用晶闸管(即可控硅)装置向电动机供电的KZ—D拖动系统，取代了笨重的发电动一电动机的F—D系统，又伴随着电子技术的高度发展，促使直流电机调速逐步从模拟化向数字化转变，特别是单片机技术的应用，使直流电机调速技术又进入到一个新的阶段，智能化、高可靠性已成为它发展的趋势。

直流电机调速基本原理是比较简单的（相对于交流电机），只要改变电机的电压就可以改变转速了。

改变电压的方法很多，最常见的一种PWM脉宽调制，调节电机的输入占空比就可以控制电机的平均电压，控制转速。

PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。

直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。

随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展，到目前为止，已经出现了多种PWM控制技术。

单片机原理课程设计

三、任务
1. 根据单片机资源分配和使用,制定出设计方案； 2. 说明设计原理、画出设计电路图 3. 软件设计整体流程图 4. 画出各模块的设计图 5. 调试分析: 系统调试中碰到的问题和解决方法 6. 写出设计报告具体要求见下页
目
录
一、概述二、设计原理三、设计要求 1、系统要求及功能模块 2、设计思想四、设计方案 1、系统硬件电路图 2、系统软件总流程图 3、各功能模块程序流程图五、系统检测与调试 1、硬件电路调试 2、软件各功能模块的调试 3、总调试六、总结收获、体会、经验、教训、建议。附：系统总程序清单（必须加注释）注：手写程序，不允许打印
例如：要产生200HZ的音频信号，在P1.0口接入喇叭，利用子程序延时，当R3为1时，延时时间约为10us,R3中存放延时常数。
对200HZ音频，其周期为：1/200秒，即5ms
当P1.4的高电平或低电平的持续时间为2.5ms,即 R3的时间常数取 2500/20=125(7DH)时,就能发出 200HZ的音调。改变延时常数就可改变音调。乐曲中，每一音符对应着确定的频率。
1）利用4×4矩阵键盘作为用户输入接口，输入运算数据，6位数码管作为运算数据或计算结果显示，运算结果不超过6位整数，运算包括加、减、乘、除。 2)准备阶段6只数码管循环轮流显示P(跑马)，当按下中断键，启动系统开始工作，4个数码管闪烁显示 “START”，
提示：定义矩阵键盘16个按键分别为0-9、.(小数点) 、+ 、、× 、÷ 、=，程序循环执行键盘扫描和显示，根据按下键的不同类型分别进入不同的处理分支中，根据按下的是等号键还是运算符键决定是否输入第二个操作数，再根据保存的运算符进行计算，显示结果，如果采用A和B运算后结果存入A，还可以进行连算。

温控直流电机系统设计

毕业论文（设计）
设计题目：温控直流电机系统设计
系部：电子工程系
班级：应用电子专业
学号：20121575
姓名：敖旭
指导教师：李纯
成绩：
二0一四年十二月
毕业设计任务书
一、毕业设计题目：温控直流电机系统设计
二、选题背景：
随着计算机、微电子技术的发展以及新型电力电子功率器件的不断涌现，电动机的控制策略也发生了深刻的变化。选此课题，主要让学生掌握直流电动机的控制技术，同时采用温度控制实现电机的自动化。
1.2
国内外温度控制系统的市场发展情况：温度控制系统在国内各行各业的应用虽然已经十分广泛,但从生产的温度控制器来讲,总体发展水平仍然不高,同日本、美国、德国等先进国家相比有着较大差距。目前,我国在这方面总体技术水平处于20世纪80年代中后期水平,成熟产品主要以“点位”控制及常规的PID控制器为主。它只能适应一般温度系统控制,难于控制滞后、复杂、时变温度系统控制。而适应于较高控制场合的智能化、自适应控制仪表,国内技术还不十分成熟,形成商品化并在仪表控制参数的自整定方面,国外已有较多的成熟产品。但由于国外技术保密及我国开发工作的滞后,还没有开发出性能可靠的自整定软件。控制参数大多靠人工经验及现场调试确定。国外温度控制系统发展迅速,并在智能化、自适应、参数自整定等方面取得成果。日本、美国、德国、瑞典等技术领先,都生产出了一批商品化的、性能优异的温度控制器及仪器仪表,并在各行业广泛应用。它们主要具有如下的特点：一是适应于大惯性、大滞后等复杂温度控制系统的控制;二是能够适应于受控系统数学模型难以建立的温度控制系统的控制;三是能够适应于受控系统过程复杂、参数时变的温度控制系统的控制;四是温度控制系统普遍采用自适应控制、自校正控制、模糊控制、人工智能等理论及计算机技术,运用先进的算法,适应的范围广泛;五是温控器普遍具有参数自整定功能。借助计算机软件技术,温控器具有对控制对象控制参数及特性进行自动整定的功能。有的还具有自学习功能,能够根据历史经验及控制对象的变化情况,自动调整相关控制参数,以保证控制效果的最优化;六是具有控制精度高、抗干扰力强、鲁棒性好的特点。

基于单片机的直流电机调速系统的课程设计

一、总体设计概述本设计基于8051单片机为主控芯片，霍尔元件为测速元件， L298N为直流伺服电机的驱动芯片，利用 PWM调速方式控制直流电机转动的速度，同时可通过矩阵键盘控制电机的启动、加速、减速、反转、制动等操作，并由LCD显示速度的变化值。

二、直流电机调速原理根据直流电动机根据励磁方式不同，分为自励和它励两种类型，其机械特性曲线有所不同。

但是对于直流电动机的转速，总满足下式：式中U——电压；Ra——励磁绕组本身的内阻；——每极磁通（wb ）;Ce——电势常数；Ct——转矩常数。

由上式可知，直流电机的速度控制既可以采用电枢控制法也可以采用磁场控制法。

磁场控制法控制磁通，其控制功率虽然较小，但是低速时受到磁场和磁极饱和的限制，高速时受到换向火花和换向器结构强度的限制，而且由于励磁线圈电感较大，动态响应较差，所以在工业生产过程中常用的方法是电枢控制法。

电枢控制法在励磁电压不变的情况下，把控制电压信号加到电机的电枢上来控制电机的转速。

传统的改变电压方法是在电枢回路中串连一个电阻，通过调节电阻改变电枢电压，达到调速的目的，这种方法效率低，平滑度差，由于串联电阻上要消耗电功率，因而经济效益低，而且转速越慢，能耗越大。

随着电力电子的发展，出现了许多新的电枢电压控制法。

如：由交流电源供电，使用晶闸管整流器进行相控调压；脉宽调制（PWM）调压等。

调压调速法具有平滑度高、能耗低、精度高等优点，在工业生产中广泛使用，其中PWM应用更广泛。

脉宽调速利用一个固定的频率来控制电源的接通或断开，并通过改变一个周期内“接通”和“断开”时间的长短，即改变直流电机电枢上的电压的“占空比”来改变平均电．压的大小，从而控制电动机的转速，因此，PWM又被称为“开关驱动装置”。

如果电机始终接通电源是，电机转速最大为Vmax，占空比为D=t1/t，则电机的平均转速：Vd=Vmax*D，可见只要改变占空比D，就可以调整电机的速度。

平均转速Vd与占空比的函数曲线近似为直线。

基于单片机的直流电机PWM调速控制系统的设计

基于单片机的直流电机PWM调速控制系统的设计第一章:前言1.1前言：直流电机的定义：将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。

近年来，随着科技的进步，直流电机得到了越来越广泛的应用，直流具有优良的调速特性，调速平滑，方便，调速范围广，过载能力强，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转，需要满足生产过程自动化系统各种不同的特殊要求，从而对直流电机提出了较高的要求，改变电枢回路电阻调速、改变电压调速等技术已远远不能满足现代科技的要求，这是通过PWM方式控制直流电机调速的方法就应运而生。

采取传统的调速系统主要有以下的缺陷：模拟电路容易随时间飘移，会产生一些不必要的热损耗，以及对噪声敏感等。

而用PWM技术后，避免上述的缺点，实现了数字式控制模拟信号，可以大幅度减低成本和功耗。

并且PWM调速系统开关频率较高，仅靠电枢电感的滤波作用就可以获得平滑的直流电流，低速特性好；同时，开关频率高，快响应特性好，动态抗干扰能力强，可获很宽的频带；开关元件只需工作在开关状态，主电路损耗小，装置的效率高，具有节约空间、经济好等特点。

随着我国经济和文化事业的发展，在很多场合，都要求有直流电机PWM调速系统来进行调速，诸如汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机、导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。

1.2本设计任务:任务: 单片机为控制核心的直流电机PWM调速控制系统设计的主要内容以及技术参数:功能主要包括：1)直流电机的正转；2)直流电机的反转；3)直流电机的加速；4)直流电机的减速；5)直流电机的转速在数码管上显示；6)直流电机的启动；7)直流电机的停止；第二章：总体设计方案总体设计方案的硬件部分详细框图如图一所示。

示数码管显PWM单片机按键控制电机驱动基于单片机的直流电机PWM调速控制系统的设计键盘向单片机输入相应控制指令，由单片机通过P1.0与P1.1其中一口输出与转速相应的PWM脉冲，另一口输出低电平，经过信号放大、光耦传递，驱动H型桥式电动机控制电路，实现电动机转向与转速的控制。

直流电机转速控制实验报告

计算机控制技术综合性设计实验实验课程：直流电机转速控制实验设计报告学生姓名：学生姓名：学生姓名：学生姓名：指导教师：牛国臣实验时间：年月日直流电机转速控制实验设计报告一、实验目的：1.掌握电机的工作原理。

2.掌握直流电机驱动控制技术。

3.掌握增量式编码器位置反馈原理。

4.熟悉单片机硬件电路设计及编程。

5.实现直流电机的转速控制。

二、实验内容：已知某一直流永磁有刷伺服电机参数如下：设计直流电机转速控制系统。

要求：表1 直流伺服电机参数1.分析并建立电机的数学模型，分别得出在连续控制系统和离散控制系统中对应的传递函数；2.基于MATLAB软件对直流电机进行仿真，并通过PID控制器的参数整定对直流电机进行闭环控制，3.设计直流电机控制硬件电路，主要包括主控模块、电机驱动模块、编码器反馈模块、通信模块、电源模块、显示模块等。

4.对各模块进行单元调试，设计数字PID控制器，并基于A VR单片机编制程序，进行系统联调。

5.最终完成直流电机控制硬件平台的设计、搭建及软件调试，要求有速度设置、显示功能，速度控制误差在1%以内，具有与上位机通讯的接口，能通过上位机方便进行参数设置、速度控制等操作。

三、实验步骤：1、建立电机的数学模型，得出控制统的传递函数；由直流电机得来的三个方程：n k dt di Li R s u E m m ++=)( i k T M m =f L m T dtdw J T T ++= 、进行拉式变换得：)()()()(s n k s LSI s I R s U E m m ++=)(s I k T M m =f L m T s JS T T +Ω+=)(带入数据在进行z 变换得: 521039.19252.01394.0459.1)(-⨯+-+=z z z z G 2、.基于MATLAB 软件对直流电机进行仿真（1）连续系统阶跃响应程序为：>> num=[1]num =1>> den=[0.0000000542,0.00061,0.0468]den =0.0000 0.0006 0.0468>> G=tf(num,den)Transfer function:1----------------------------------5.42e-008 s^2 + 0.00061 s + 0.0468>> step(G)>> Gz=c2d(G,0.01,'zoh')Transfer function:11.43 z + 0.06868-----------------z^2 - 0.4618 zSampling time: 0.01>> step(Gz)阶跃响应曲线如图1所示：图1 阶跃响应曲线（2）离散系统的单位阶跃响应程序如下：>> num=[52.756.913];>> den=[1 -0.8009 0.0005123];>> sys=[num,den,0.001];>> dstep(num,den,100)离散系统的阶跃响应曲线如图2所示（T=1ms）：图2 离散系统的阶跃响应曲线（3）PID参数整定1）设D(z)=错误！未找到引用源。

单片机课程设计PWM直流电动机调速控制系统方案

单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。

具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。

本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。

电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。

通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。

电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。

关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。

目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。

2.4 PWM 软件实现错误!未定义书签。

第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。

18传统开发流程对比错误!未定义书签。

第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。

在这个系统中，生产机械可以自动控制。

随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。

以实现高速、高质量、高效率的生产。

在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。

单片机课程方案设计书(温度控制直流电动机转速)

2 设计任务与要求2.1 设计任务温度控制直流电动机转速2.2 设计要求（1）、本题目由学号为的学生完成。

（2）、使用A T89C51单片机为核心，使用4位集成式数码管显示当前温度，温度传感器使用DS18B20，使用L298驱动直流电动机。

（3）、用4位集成式数码管显示当前温度，当温度在时，直流电动机在L298驱动下加速正转，温度在全速正转；当温度时，直流电动机加速反转，温度时，直流电动机全速反转；温度之间时，直流电动机停止转动。

（4）、控制程序在Keil软件中编写，编译，整个控制电路在Proteus仿真软件中连接调示。

3 本课程设计的意义直流电动机作为一种高效率速度控制电动机引人注目、但市场的知名度还小高。

许多用户在设备用电动机的选择上经常出现不合理的现象。

比如为了实现设备的功能、当变频器控制的异步电动机满足不了要求时就盲目的选用昂贵的伺服电动机、其中有些情况完全可以用价格较低的直流电动机来实现。

采用单片机构成控制系统，可以节约人力资源和降低系统成本，从而有效的提高工作效率，可以实现复杂的控制，控制灵活性和适应性好，无零点漂移，控制精密高，可提供人机界面，多机联网工作。

采用智能功率电路驱动比传统的分立功率器件组成的驱动体积小，功能强；减少了电路元器件数量，提高了系统的可靠性；控制电路哈尔功率电路集成在一起，使监控更容易实现；集成化使电路的连线减少，减少了布线电容和电感以及信号传输的延时，增加了系统抗干扰的能力；集成化使系统成本大大降低。

4 应用软件介绍4.1 Proteus仿真软件Proteus是一款Labcenter出品的电路分析实物仿真系统，可仿真各种电路和IC，并支持单片机，元件库齐全，使用方便，是不可多得的专业的单片机软件仿真系统。

该软件的特点：（1）全部满足我们提出的单片机软件仿真系统的标准，并在同类产品中具有明显的优势。

（2）具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS一232动态仿真、1 C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

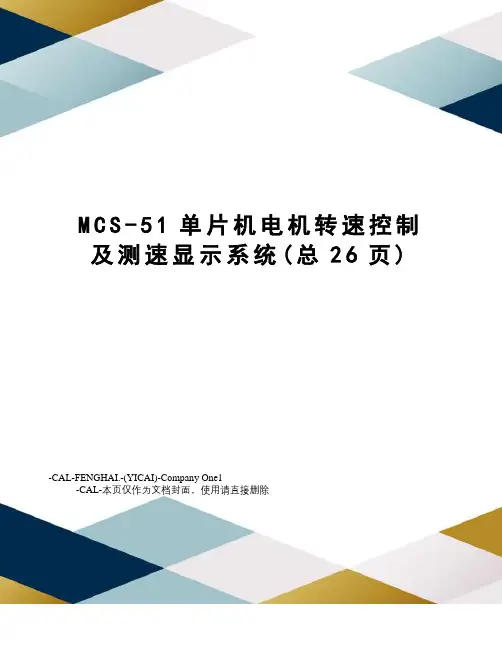

MCS-51单片机电机转速控制及测速显示系统

M C S-51单片机电机转速控制及测速显示系统(总26页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除MCS-51单片机电机转速控制及测速显示系统一、系统总体方案选择与说明本课题要求设计一个单片机电机转速控制系统。

给定信号经A/D转换输入到单片机(MCS-51)并显示，单片机根据给定从D/A 输出相应的信号控制直流电机的转速，并能对电机的转速进行测量。

1．设计要求要求以MCS-51系列单片机为核心设计一个直流电机调速系统，该系统具有显示电动机转速、输入模拟量的功能。

用6位LED 显示。

前两位显示AD，后两位显示输入模拟量，最后两位显示电动机转速，单位为转/s, 电动机最大转速为5000转/min。

其转速由D/A转换的模拟量控制。

2．设计思路1）由地址琐存器74LS273芯片实现动态显示模块，74LS273输出端为段控，用于输出所显示的数值，口位控，控制哪一位LED管亮，LED采用共阴极的接法；2）选用89C51单片机，其内部有4K的寄存器，无需扩展外部存储单元，还具有2个16位定时器/计数器，可以通过CPU 内部定时，进行数据采集；3）.ADC0809可将模拟量转换为数字量，并将数字量送单片机；DAC0832可将从单片机输出的数字量转换为模拟量，并用模拟量控制直流电机；4）用霍尔元件测电动机转速。

转速的测量方法有两种：①频率法：利用单片机内部定时器定时（定时时间1秒），再用一计数器对被测脉冲计数，所测脉冲个数即转速值（转/S）②周期法：测量脉冲的周期，即利用定时期累计在被测脉冲的一个周期内机器周期的个数n。

被测信号周期T=n*机器周期，被测信号频率f=1/T。

考虑到要用定时采样的方法，同时又要将两位转速显示出来，所以本设计中采用频率法。

一、系统结构框图与工作原理1．系统结构框图2．工作原理通过调节可变电阻,将模拟量送入AD转换器,经AD转换后通过P0口,将数字量送入单片机,单片机将数字量送I/O,并经74LS273锁存,送数码管显示,同时将数字量送给DA,DA将数字量转换为模拟量,用于控制直流电机的转速。

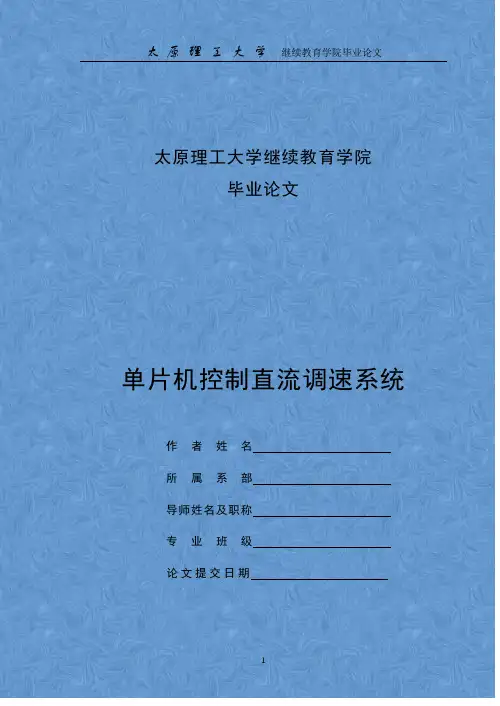

基于单片机控制直流电机调速系统毕业设计论文

太原理工大学继续教育学院毕业论文单片机控制直流调速系统作者姓名所属系部导师姓名及职称专业班级论文提交日期摘要近年来由于微型机的快速发展，国外交直流系统数字化已经达到实用阶段。

由于以微处理器为核心的数字控制系统硬件电路的标准化程度高，制作成本低，且不受器件温度漂移的影响。

其控制软件能够进行逻辑判断和复杂运算，可以实现不同于一般线性调节的最优化、自适应、非线性、智能化等控制规律。

所以微机数字控制系统在各个方面的性能都远远优于模拟控制系统且应用越来越广泛。

本文介绍的是用一台26KW的直流电动机，8051单片机构成的数字化直流调速系统。

特点是用单片机取代模拟触发器、电流调节器、速度调节器及逻辑切换等硬件设备。

最后进行软件编程、调试以及计算机仿真。

实时控制结果表明，本数字化直流调速系统实现了电流和转速双闭环的恒速调节，并具有结构简单，控制精度高，成本低，易推广等特点，而且各项性能指标优于模拟直流调速系统，从而能够实际的应用到生产生活中，满足现代化生产的需要。

关键词：单片机双闭环直流调速系统数字方式目录第1章绪论 (1)第二章方案论证 (3)第三章直流调速控制系统 (5)3.1单片机部分的组成 (5)3.1.1时钟电路 (7)3.1.2复位电路 (8)3.1.3存储器 (8)3.1.4外部中断源 (9)3.1.5定时器/计数器 (11)3.2 单片机的扩展 (12)3.2.1程序存储器的扩展 (13)3.2.2数据存储器的扩展 (14)3.2.38279可编程键盘/显示器 (16)3.2.4模拟量与数字量的转换 (24)3.2.5采样和保持 (28)第四章PID的控制算法 (32)4.1PID控制规律及其基本作用 (32)4.2控制算法的实现 (33)第五章直流调速系统的主电路设计 (36)5.1直流电动机的调速方法 (36)5.2整流电路 (37)5.3触发电路 (38)第六章软件设计 (42)7.2 系统仿真结果的输出及结果分析 (49)第七章系统的抗干扰技术 (46)第八章直流调速系统的保护 (49)总结 (51)辞谢 (53)参考文献………………………………………………….第2章系统方案选择和总体结构设计2.1调速方案的选择2.1.1系统控制对象的确定本次设计选用的电动机型号Z2-32型，额定功率1.1KW，额定电压230V，额定电流6.58A,额定转速1000r/min, 励磁电压220V,运转方式连续。
