微机系统组成3-1

第3章：机电一体化技术与系统中微型计算机控制系统及接口设计 3.1 控制系统的一般设计思路3.1.1专用与通用、硬件与软件的权衡与抉择1. 专用与通用的抉择 专用控制系统：适合于大批量生产的而且较成熟的机电一体化产品。

通用控制系统：适合还在不断改进，结构还不十分稳定的产品。

2. 硬件与软件的权衡根据经济性和可靠性的标准权衡决定。

例：分立元件组成硬件------软件 利用LSI 芯片组成电路-----软件3.1.2 控制系统的一般设计思路 设计步骤为：确定系统整体控制方案；确定控制算法；选用微型计算机；系统总体设计；软件设计等。

1、确定系统整体控制方案（1）应了解被控对象的控制要求，构思控制系统的整体方案。

（2）考虑执行元件采用何种方式。

（3）要考虑是否有特殊控制要求。

（4）考虑微机在整个控制系统中的作用，是设定计算、直接控制还是数据处理，微机应承担哪些任务，为完成这些任务，微机应具备哪些功能，需要哪些输入/输出通道、配备哪些外围设备。

（5）应初步估算其成本。

2、确定控制算法建立该系统的数学模型，确定其控制算法。

数学模型：就是系统动态特性的数学表达式。

它反映了系统输入、内部状态和输出之间的数量和逻辑关系。

控制算法：所谓计算机控制，就是按照规定的控制算法进行控制，因此，控制算法的正确与否直接影响控制系统的品质，甚至决定整个系统的成败。

例如：机床控制中常使用的逐点比较法的控制算法和数字积分法的控制算法；直线算法：a a xy yx F -= 或K x y T T ee Y X==∆∆ 圆弧算法：222R Y X F i i i -+= 或yxT T Y X =∆∆ 直接数字控制系统中常用的PID 调节的控制算法；位置数字伺服系统中常用的实现最少拍控制的控制算法；另外，还有各种最优控制的控制算法、随机控制和自适应控制的控制算法。

3、选择微型计算机 （1）较完善的中断系统 （2）足够的存储容量（3）完备的输入／输出通道和实时时钟（4）特殊要求：字长、速度、指令4、系统总体设计设计中主要考虑硬件与软件功能的分配与协调、接口设计、通道设计、操作控制台设计、可靠性设计等问题。

《微型计算机系统原理及应用》课后答案_(第3版)清华大学出版社__杨素行第一章微型计算机基础第一章微型计算机基础题 1-1 计算机发展至今，经历了哪几代？答：电子管计算机、晶体管计算机、集成电路计算机、超大规模集成电路计算机、非冯诺伊曼计算机和神经计算机。

题 1-2 微机系统由哪几部分组成？微处理器、微机、微机系统的关系是什么？答：1、微机系统分硬件和软件，硬件包括 CPU、存储器、输入输出设备和输入输出接口，软件包括系统软件和应用软件。

2 、微处理器是指微机的核心芯片 CPU ；微处理器、存储器和输入输出设备组成微机；微机、外部设备和计算机软件组成微机系统。

题 1-3 微机的分类方法包括哪几种？各用在什么应用领域中？答：按微处理器的位数，可分为 1 位、4 位、8 位、32 位和 64位机等。

按功能和机构可分为单片机和多片机。

按组装方式可分为单板机和多板机。

单片机在工业过程控制、智能化仪器仪表和家用电器中得到了广泛的应用。

单板机可用于过程控制、各种仪器仪表、机器的单机控制、数据处理等。

题 1-4 微处理器有哪几部分组成？各部分的功能是什么？答：微处理器包括运算器、控制器和寄存器三个主要部分。

运算器的功能是完成数据的算术和逻辑运算；控制器的功能是根据指令的要求，对微型计算机各部分发出相应的控制信息，使它们协调工作，从而完成对整个系统的控制；寄存器用来存放经常使用的数据。

题 1-5 微处理器的发展经历了哪几代？Pentium 系列微处理器采用了哪些先进的技术？答：第一代 4 位或低档 8 位微处理器、第二代中高档 8 位微处理器、第三代 16 位微处理器、第四代 32 位微处理器、第五代 64 位微处理器、第六代 64 位高档微处理器。

Pentium 系列微处理器采用了多项先进的技术，如：RISC技术、超级流水线技术、超标量结构技术、MMX 技术、动态分支预测技术、超顺序执行技术、双独立总线 DIB 技术、一级高速缓冲存储器采用双 cache 结构、二级高速缓冲存储器达 256KB 或 512KB、支持多微处理器等。

项目三选购和维护一台计算机第三节微型计算机的系统组成【教学目标】⏹了解微机主机的组成⏹了解微机外存储器的分类及特点⏹了解微机输入设备的分类及特点⏹了解微机输出设备的分类及特点【教学时序】一、微型计算机的系统组成下图所示为一台多媒体微型计算机的系统组成，它包括主机、显示器、键盘、鼠标、音箱和耳机等。

1．主机微机的主机箱内一般安装着系统主板（包括CPU和内存等）、外存（软盘、硬盘和光盘）、总线扩展槽、输入输出接口电路（显示适配卡、打印适配卡、声音卡、视频卡和Modem卡）等。

（1）主板主板也称系统主板或母板，它是一块电路板，用来控制和驱动整个微型计算机，是微处理器与其他部件连接的桥梁。

主板主要组成：■CPU插座■内存插槽■总线扩展槽■外设接口插座■串行和并行端口（2）CPU■CPU是微型计算机的心脏，主要包括运算器和控制器。

■微型计算机的处理功能是由CPU来完成的。

■CPU芯片决定了计算机的档次，CPU的性能直接决定了微型计算机的性能。

■CPU的主要性能指标有两个：字长和主频。

字长(位)：指CPU一次能处理的二进制数的位数。

CPU字长越长，性能越强。

PC机的字长，已由8088的准16位(运算用16位，I／O用8位)发展到现在的32位、64位。

主频(Mhz)：CPU工作的时钟频率，单位为MHz（兆赫兹）。

主频越高处理数据速度越快。

如Pentium III 800表示CPU型号为Pentium III，主频为800MHz。

Pentium 4 2.0G表示CPU型号为Pentium 4，主频为2.0GHz。

（3）内存（主存储器或主存）内存用于存放计算机当前正在运行的程序和数据，它可被CPU访问，直接与CPU交换信息。

其特点是：读写速度快，但容量较小，价格也较高。

内存储器目前大多采用半导体存储器，按功能分为RAM（Random Access Memory，随机存储器）和ROM（read only Memory，只读存储器）两类。

第一章 微型计算机基础题1-1 计算机发展至今，经历了哪几代？答：电子管计算机、晶体管计算机、集成电路计算机、超大规模集成电路计算机、非冯诺伊曼计算机和神经计算机。

题1-2 微机系统由哪几部分组成？微处理器、微机、微机系统的关系是什么？ 答：1、微机系统分硬件和软件，硬件包括CPU、存储器、输入输出设备和输入输出接口，软件包括系统软件和应用软件。

2、微处理器是指微机的核心芯片CPU；微处理器、存储器和输入输出设备组成微机；微机、外部设备和计算机软件组成微机系统。

题1-3 微机的分类方法包括哪几种？各用在什么应用领域中？答：按微处理器的位数，可分为1位、4位、8位、32位和64位机等。

按功能和机构可分为单片机和多片机。

按组装方式可分为单板机和多板机。

单片机在工业过程控制、智能化仪器仪表和家用电器中得到了广泛的应用。

单板机可用于过程控制、各种仪器仪表、机器的单机控制、数据处理等。

题1-4 微处理器有哪几部分组成？各部分的功能是什么？答：微处理器包括运算器、控制器和寄存器三个主要部分。

运算器的功能是完成数据的算术和逻辑运算；控制器的功能是根据指令的要求，对微型计算机各部分发出相应的控制信息，使它们协调工作，从而完成对整个系统的控制；寄存器用来存放经常使用的数据。

题1-5 微处理器的发展经历了哪几代？Pentium系列微处理器采用了哪些先进的技术？答：第一代4位或低档8位微处理器、第二代中高档8位微处理器、第三代16位微处理器、第四代32位微处理器、第五代64位微处理器、第六代64位高档微处理器。

Pentium系列微处理器采用了多项先进的技术，如：RISC技术、超级流水线技术、超标量结构技术、MMX技术、动态分支预测技术、超顺序执行技术、双独立总线DIB技术、一级高速缓冲存储器采用双cache结构、二级高速缓冲存储器达256KB或512KB、支持多微处理器等。

题1-6 何为微处理器的系统总线？有几种？功能是什么？答: 系统总线是传送信息的公共导线，微型计算机各部分之间是用系统总线连接的。

国家开放大学《微机系统与维护》章节自测参考答案第1章微机系统概述一、单选题（每题5分）1.以下选项中，（）不是微机的输入或输出设备。

A. CPUB. 扫描仪C. 键盘D. 鼠标2.以下选项中，（）属于应用软件。

A. LinuxB. Office 2003C. DOSD. Windows XP Home3.CPU的主要功能是对微机各部件进行统一协调和控制，它包括运算器和（）。

A. 触发器B. 指挥器C. 控制器D. 判断器4.1981年IBM推出首款个人电脑开创了全新的计算机时代，该电脑选用的芯片是（）。

A. Intel 80286B. Intel 4004C. Intel 8088D. Intel 80865.以下选项中，（）是Intel公司推出的80x86系列中的第一个32位微处理器芯片。

A. Intel 80386B. Intel 8086C. Intel 80286D. Intel 80886.（）是用于微机与电话线路之间进行数字、模拟信号转换的装置。

A. 调制解调器B. 网卡C. 交换机D. 路由器二、多选题（每题5分）7.以下选项中，（）属于冯·诺依曼原理的基本内容。

A. 计算机应包括运算器、控制器、存储器、输入和输出设备五大基本部件B. 程序存储和程序控制思想C. 采用二进制来表示指令和数据D. 软件工程思想8.以下选项中，（）属于微机的输入设备。

A. CPUB. 扫描仪C. 鼠标D. 键盘9.以下选项中，（）可用于评价微机的性能指标。

A. 内存容量B. 外存容量C. 运算速度D. 字长10.以下选项中，（）是可用于长期保存程序和数据的存储器。

A. 内存B. 硬盘C. 光盘D. U盘11.以下选项中，（）是微机发展的方向。

A. 多媒体化B. 网络化C. 智能化D. 巨型化12.关于微机选购的说法，正确的是（）。

A. 选购微机要从微机的主要用途出发B. 选购微机一定要选原装机C. 选购微机要考虑用户类型D. 选购微机一定要选组装机三、判断题（每题5分）1.微机的核心部件是CPU，它是微机的控制中枢。

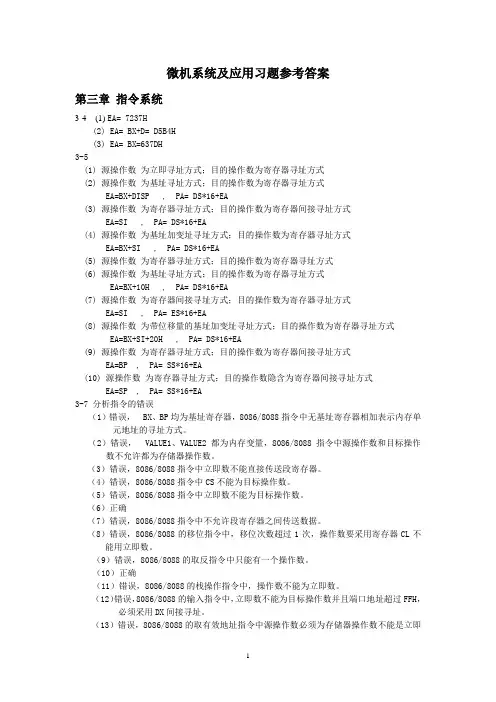

微机系统及应用习题参考答案第三章指令系统3-4 (1) EA= 7237H(2) EA= BX+D= D5B4H(3) EA= BX=637DH3-5(1) 源操作数为立即寻址方式；目的操作数为寄存器寻址方式(2) 源操作数为基址寻址方式；目的操作数为寄存器寻址方式EA=BX+DISP , PA= DS*16+EA(3) 源操作数为寄存器寻址方式；目的操作数为寄存器间接寻址方式EA=SI , PA= DS*16+EA(4) 源操作数为基址加变址寻址方式；目的操作数为寄存器寻址方式EA=BX+SI , PA= DS*16+EA(5) 源操作数为寄存器寻址方式；目的操作数为寄存器寻址方式(6) 源操作数为基址寻址方式；目的操作数为寄存器寻址方式EA=BX+10H , PA= DS*16+EA(7) 源操作数为寄存器间接寻址方式；目的操作数为寄存器寻址方式EA=SI , PA= ES*16+EA(8) 源操作数为带位移量的基址加变址寻址方式；目的操作数为寄存器寻址方式EA=BX+SI+20H , PA= DS*16+EA(9) 源操作数为寄存器寻址方式；目的操作数为寄存器间接寻址方式EA=BP , PA= SS*16+EA(10) 源操作数为寄存器寻址方式；目的操作数隐含为寄存器间接寻址方式EA=SP , PA= SS*16+EA3-7 分析指令的错误（1）错误， BX、BP均为基址寄存器，8086/8088指令中无基址寄存器相加表示内存单元地址的寻址方式。

（2）错误， VALUE1、VALUE2 都为内存变量，8086/8088指令中源操作数和目标操作数不允许都为存储器操作数。

（3）错误，8086/8088指令中立即数不能直接传送段寄存器。

（4）错误，8086/8088指令中CS不能为目标操作数。

（5）错误，8086/8088指令中立即数不能为目标操作数。

（6）正确（7）错误，8086/8088指令中不允许段寄存器之间传送数据。
