斯伦贝谢定向钻井和旋转导向 ppt课件
- 格式：ppt
- 大小：5.29 MB
- 文档页数：11
下载文档原格式
合集下载
第5节 定向钻井.ppt
PowerDrive
• 结构：
– 下部偏置部分：在旋转过程中始终给钻头一个侧向力；
– 中部控制部分：始终控制侧向力的方向；
– 上部MWD部分：测量信息及传输；
• 关键是控制总成内的不转动的部分，具有一个称作“惯性平台”的部分，实 际上是由井下计算机控制的“电子液压伺服系统”，可以保证控制轴不受整 个钻柱转动的影响。控制轴可以给定偏置部分一个轨迹控制所需要的导向方 位角。
1 定向井的作用与定义 •
③ 定向井的类型
分支井（multilateral wells ）：同一井口设计有 两个或两个以上井底的井。
1 定向井的作用与定义
③ 定向井的类型
大位移井（extended reach
•
水平井（horizontal well）：井眼进 • 入目的层时井斜角接近、等于或大 于90并在目的层中延伸一定长度的 定向井 。
第五节 定向钻井
1 定向井的作用与定义 2 定向造斜与轨迹控制
1 定向井的作用与定义
① 定向井的概念
A 井口
•
定向井(directional well)：设计的目标 点与井口不在同一
轨道 轨迹
铅垂线上的井。
目标点
② 定向井的作用
地面环境条件的限制： 当地面上是高山，湖泊，沼泽， 河流，沟壑，海洋，农田或 重要的建筑物等，难以安装 钻机，进行钻井作业时，或 者安装钻机和钻井作业费用
1 定向井的作用与定义
③ 定向井的类型
•ቤተ መጻሕፍቲ ባይዱ
除了根据井的形状来对定向井进行 分类外，有时也根据钻定向井的目 的和特殊要求对定向井进行分类：
– 救援井（relief well）：为抢救 井喷失控、着火油气井，在其 一定安全距离位置设计、施工 与事故井连通，达到控制井喷 目的的井。
《钻井定向钻井》课件
定向钻井的施工过程
钻孔定位
按照施工计划，使用测 量仪器确定钻孔位置和
角度。
钻孔开钻
启动钻机，开始钻孔作 业。
定向钻进
根据需要，使用定向钻 头进行定向钻进，调整
钻孔角度。
钻孔扩孔
钻孔完成后，对钻孔进 行扩孔处理，以便于后 续的管道敷设或其它施
工。
定向钻井的施工监测与控制
监测
01
实时监测钻孔的位置、角度、深度等参数，确保钻孔按照预定
测量技术
阐述各种测量技术在定向 钻井中的应用，如空间定 位技术、重力测量、磁力 测量等。
测量数据处理
讲解如何对测量数据进行 处理和分析，以确保定向 钻井的准确性和精度。
定向钻井的泥浆系统
泥浆组成
介绍泥浆的组成成分，如 水、粘土、化学添加剂等 ，以及它们在定向钻井中 的作用。
泥浆性能
阐述泥浆的重要性能指标 ，如密度、粘度、切力等 ，以及如何调整这些指标 以满足定向钻井的需求。
06
定向钻井的未来发展
定向钻井技术的发展趋势
智能化
随着人工智能和大数据技术的应用，定向钻井技术将更加智能化， 实现自动化决策和远程控制。
高效化
提高钻井效率和降低成本是定向钻井技术的重要发展趋势，通过优 化钻井参数、采用新型钻井液和钻具等手段实现高效钻井。
环保化
随着环保意识的提高，定向钻井技术将更加注重环保，采用清洁能源 和减少废弃物排放，实现绿色钻井。
在城市基础设施建设中，定向钻井技术可 以用于穿越建筑物、公路、铁路等障碍物 ，进行管道敷设、线路安装等作业。
02
定向钻井技术
定向钻井的原理
定向钻井的原理是通过测量地球磁场、重力场、地热场等自 然场，以及利用钻孔内的测量仪器测量钻孔内的方向和位置 参数，从而确定钻孔的轨迹和深度。
定向钻井教程 ppt课件
PPT课件
17
8.2 井身剖面设计
8.2.1 设计原则
１、利用地层自然造斜规律 ２、利于钻井、采油、修井工作 ３、剖面简单 ４、造斜井段地层稳定 ５、井眼曲率变化均匀
PPT课件
18
8面
整个井眼轨迹由直线和圆弧组成
２、特殊井身剖面
井眼轨迹由直线、圆弧和其他平面 曲线（悬链线、抛物线?...)组成
2
2
Ni Ei
７、闭合方位角： E PPTa课r件ctg Ei / Ni 28
PPT课件
29
PPT课件
30
平均角法计算公式
１、平均井斜角： vi i i1 / 2
２、平均方位角： vi i i1 / 2
３、垂直位移： Hi Li cos vi
A
Ａ点井斜角 A
PPT课件
9
井斜变化率的概念 Ｏ
井斜变化率Ｋ ：单位井段的井斜变化
A
K
B
Ｌ
A
Ｌ
B
A
A Ｂ
Ｂ
PPT课件
10
方位变化率的概念
Ｎ
fA
fB
Ｂ
Ａ Ｏ
Ｅ
K
Ｌ
B
A
Ｌ
B
A
方位变化率Ｋf ：单位PPT井课件段的方位变化
11
水平位移：井身轨迹某点与井口位置的水平距离
３、北位移：Ni Li (sin i cos i sin i1 cos i1 ) / 2
４、东位移：Ei Li(sin i sin i sin i1 sin i1) / 2
５、井底垂深：HE Hi
旋转导向技术 ppt课件
主要特点：外筒不旋转，改变角度导向
ppt课件
10
导向原理
ppt课件
11
偏置原理
ppt课件
12
旋转导向钻井工具的分类及对比
• 旋转导向系统按导向方式可分为两类：推靠式(Push the bit) 和指向式(Point the bit)。
• 旋转导向系统按偏置机构的工作方式又可分为静态偏置式 (Static Bias) 和动态偏置式(Dynamic Bias ,即调制式 (Modulated) ) 二种。
ppt课件
5
偏置原理
ppt课件
6
2.Power Drive 旋转导向钻井系统
产品特点：
1、系统是全旋转式的。
2、该系统由稳定平台单元、工作液控制分配单元及偏置
执行机构3部分组成。
ppt课件
7
偏置单元
Pad out
ppt课件
Pad in
8
导向原理
ppt课件
9
3.Geo-Pilot旋转导向钻井系统
ppt课件
15
推靠式
ppt课件
指向式
16
旋转导向钻井系统
ppt课件
17
三种不同方式旋转导向系统对比
ppt课件
18
三种主流钻井旋转系统结构对比
• Auto Track RCLS：位移工作方式、静止外套、 小型化能力差、结构复杂等。
• Power Drive SRD：钻头和钻头轴承的磨损较严 重,工作寿命有待进一步提高。
• 导向原理与贝克休斯基本一样，液压动力来源于钻井液 • 2005年11月分别在长庆油田西28-022井、宁37-32井和渤
海油田LD5-2-A1井进行了现场钻井作业试验。

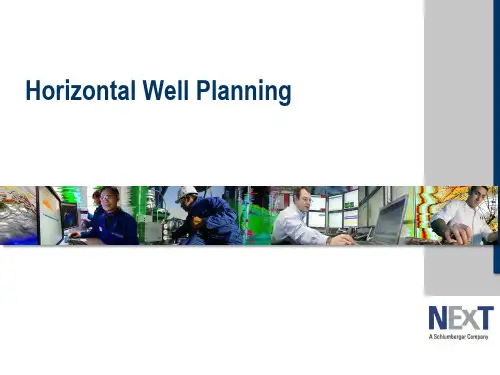

斯伦贝谢Next培训定向井PPT 04-02 Horizontal Well Planning
in the range of 1.5° to 3° per 100 ft (30m).
Once the desired build rate and inclination have been established, the kick-off point can be determined. There is usually some flexibility in order to accommodate casing points.
15 Copyright © 2001 – 2014, Schlumberger. All rights reserved
Rheology
▪ Need to maintain correct rheology ▪ It is important for OBM.
– YP > 25 or < 12 lb/100 sq. ft
– To provide sufficient overpull capability to retrieve temporarily stuck assembly – To reach the total depth.
▪ Inadequate design will lead to:
a) inadequate bit weight and sub-optimal penetration rate, b) limited horizontal length that can be drilled, c) fatigue failures, and d) extra trips to change drillstring components
▪ Formation properties where KOP is located.
Once the desired build rate and inclination have been established, the kick-off point can be determined. There is usually some flexibility in order to accommodate casing points.
15 Copyright © 2001 – 2014, Schlumberger. All rights reserved
Rheology
▪ Need to maintain correct rheology ▪ It is important for OBM.
– YP > 25 or < 12 lb/100 sq. ft
– To provide sufficient overpull capability to retrieve temporarily stuck assembly – To reach the total depth.
▪ Inadequate design will lead to:
a) inadequate bit weight and sub-optimal penetration rate, b) limited horizontal length that can be drilled, c) fatigue failures, and d) extra trips to change drillstring components
▪ Formation properties where KOP is located.

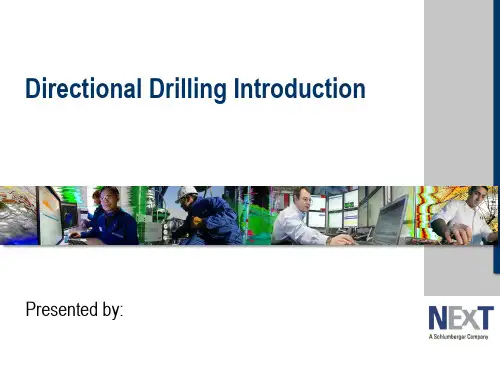

斯伦贝谢Next培训定向井PPT 01-01 Directional Drilling Intro
Salt Dome Drilling
4 Copyright © 2001 – 2014, Schlumberger. All rights reserved
Fault Controlling
Applications of Directional Drilling
Relief Well
Drainage
10 Copyright © 2001 – 2014, Schlumberger. All rights reserved
What is LWD?
▪ LWD (Logging-While-Drilling) is similar to MWD in that it is designed to provide a real-time or immediate recording and sometimes transmission to the surface of downhole formation evaluation data
Directional Drilling Limitations
▪ Torque and Drag ▪ Hole cleaning ▪ Depth with heat for motors and MWD/LWD equipment ▪ Not enough near bit technology available ▪ Air drilling with motors and MWD/LWD ▪ Steering in less than 5ft TVD thick producing zones.
3 Copyright © 2001 – 2014, Schlumberger. All rights reserved
旋转导向
140 Daily R6O8mP /day
Total Depth:6300m Drilling Days:41 Average ROP: 154m/day
120
100
80 With RSS, totally can save: 33` days, more than 2M $
60
40
20
0 A2ERW
➢ 全部外在部件旋转 ➢ 提供近钻头实时测斜与方位伽马 ➢ 通过地面泥浆泵下传指令 ➢ 对钻头压降和钻头有一定要求
PD X6 应用实例：XXX－H1井
利用旋转导向工具，4趟钻完成了国内第 一口水平段长2010米的欠平衡水平井。 钻井周期28天，与设计的50天相比，节 省22天，节约钻井周期44%。
ROP
400 500
Torque
600 700
Inc
0
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
Depth (m)
Surface RPM
WOB
40 per. M ov. Avg. (ROP)
40 per. M ov. Avg. (WOB)
5 ½ in – 6 ¾ in Bit Sizes
8 ½” – 8 ¾” Bit Sizes
5 ¾” - 6½ in Bit Sizes
“附加动力”“混合式”
PowerDrive X6 推靠式旋转导向系统
PowerDrive X6 工作原理与特点
➢ 利用流体压差作用于工作单元， 推靠井壁以获得反作用力的推靠 式旋转导向工具
局部微狗腿（曲率）及其对水平井的影响
Continuous Inc. Interpolated Inc.
《定向钻井技术》课件
标准化和规范化
定向钻井技术将逐渐建立和完善相关 标准和规范，促进技术的规范化和标 准化发展。
06
定向钻井技术的应用实例
BIG DATA EMPOWERS TO CREATE A NEW
ERA
油气田定向钻井实例
总结词
油气田定向钻井技术是定向钻井技术应用的重要领域，通过 定向钻井技术，可以高效开发油气资源，提高采收率。
详细描述
定向钻井技术在地热能开发中应用广泛，主要用于地热井的钻进。通过精确控 制钻头方向和轨迹，实现地热资源的有效开发，同时减少对周围环境的破坏和 污染。
其他领域定向钻井实例
总结词
除了油气田和地热能开发领域，定向钻井技术还广泛应用于其他领域，如水井、桩基孔、地下管道等 。
详细描述
在水井钻进中，定向钻井技术可以控制钻头方向和轨迹，实现水资源的有效开发。在桩基孔钻进中， 定向钻井技术可以提高桩基的稳定性和承载能力。在地下管道建设中，定向钻井技术可以实现管道的 精确铺设和连接。
详细描述
定向钻井技术在油气田开发中应用广泛，主要用于水平井、 大斜度井和对接井的钻井。通过精确控制钻头方向和轨迹， 实现水平段或斜度较大的井段的高效钻进，从而增加油藏暴 露面积，提高采收率。
地热能开发定向钻井实例
总结词
地热能开发定向钻井技术是利用地热资源的重要手段，通过定向钻井技术，可 以高效开发地热资源，减少环境污染。
定向钻井的测量仪器
01
测量仪器是定向钻井中用于监测和记录钻孔信息的 设备。
02
它能够实时监测钻头的位置、方向、深度等信息， 为施工人员提供准确的钻孔数据。
03
测量仪器的精度和可靠性对定向钻井的精度和效率 具有重要影响。
04
《定向钻井技术》PPT课件
井身结构等因素合理的选择造斜点深 度。
我们必须做得更好
精心做好每件事
绕障设计
• 两口井的方向一致，造斜点不同，两 口井槽口下部空间不能相互占用。假 如不进行绕障设计，则会产生井眼碰 撞事故。
• 油田覆盖内的探井，如果影响到安全 问题，必须进行绕障设计。
我们必须做得更好
精心做好每件事
设计是丛式井平台成功的 关键，丛式井设计体现安全第一 的原则，把安全第一的原则贯穿 到整个设计中。下面以渤海某油 田中的两个丛式井平台为例说明。
我们必须做得更好
精心做好每件事
浅层造斜措施(续)
6、闭路循环。海水比泥浆对地层的冲蚀 作用大很多。需要浅层造斜的井，必须 使用泥浆，采取闭路循环的方式进行造 斜作业，否则造斜率将大大降低。
我们必须做得更好
精心做好每件事
(三) 井眼防碰技术
我们必须做得更好
精心做好每件事
密集型丛式井平台定向作业，井眼 防碰是主要解决的课题。井距1.5X1.7渤 海最早采用，查阅很多资料，国外也没 有发现如此小的井距。Landmark公司的 软件，井距1.5米，提示您注意，再往下 钻进是非常危险的。
我们必须做得更好
精心做好每件事
此图属于侧钻井
第一个井眼黄色线 第二个井眼黑色线 第三个井眼红色线 第四个井眼兰色线
我们必须做得更好
精心做好每件事
此图属于水平分支井
分支井眼 主井眼
我们必须做得更好
精心做好每件事
此图属于新井眼
兰色线为老井眼
我们必须做得更好
绿色线为新井眼
精心做好每件事
如何防止新井眼的产生呢？
我们必须做得更好
精心做好每件事
Landmark软件提示
我们必须做得更好
精心做好每件事
绕障设计
• 两口井的方向一致，造斜点不同，两 口井槽口下部空间不能相互占用。假 如不进行绕障设计，则会产生井眼碰 撞事故。
• 油田覆盖内的探井，如果影响到安全 问题，必须进行绕障设计。
我们必须做得更好
精心做好每件事
设计是丛式井平台成功的 关键，丛式井设计体现安全第一 的原则，把安全第一的原则贯穿 到整个设计中。下面以渤海某油 田中的两个丛式井平台为例说明。
我们必须做得更好
精心做好每件事
浅层造斜措施(续)
6、闭路循环。海水比泥浆对地层的冲蚀 作用大很多。需要浅层造斜的井，必须 使用泥浆，采取闭路循环的方式进行造 斜作业，否则造斜率将大大降低。
我们必须做得更好
精心做好每件事
(三) 井眼防碰技术
我们必须做得更好
精心做好每件事
密集型丛式井平台定向作业，井眼 防碰是主要解决的课题。井距1.5X1.7渤 海最早采用，查阅很多资料，国外也没 有发现如此小的井距。Landmark公司的 软件，井距1.5米，提示您注意，再往下 钻进是非常危险的。
我们必须做得更好
精心做好每件事
此图属于侧钻井
第一个井眼黄色线 第二个井眼黑色线 第三个井眼红色线 第四个井眼兰色线
我们必须做得更好
精心做好每件事
此图属于水平分支井
分支井眼 主井眼
我们必须做得更好
精心做好每件事
此图属于新井眼
兰色线为老井眼
我们必须做得更好
绿色线为新井眼
精心做好每件事
如何防止新井眼的产生呢？
我们必须做得更好
精心做好每件事
Landmark软件提示
斯伦贝谢Next培训定向井PPT 03-01-2 General Equip. Overview
13 Copyright © 2001 – 2014, Schlumberger. All rights reserved
Hole openers
Special rough condition tool Field replaceable parts
14 Copyright © 2001 – 2014, Schlumberger. All rights reserved
11 Copyright © 2001 – 2014, Schlumberger. All rights reserved
Roller Reamer
Roller reamer ▪ Unsealed bearings ▪ Sealed bearings ▪ Different cutting structures ▪ Roller pins are retained in body
8 Copyright © 2001 – 2014, Schlumberger. All rights reserved
General Equipment Overview
Welded Blade Stabilizers
9 Copyright © 2001 – 2014, Schlumberger. All rights reserved
4 Copyright © 2001 – 2014, Schlumberger. All rights resC material not drillpipe! Non-mag Drillpipe handling Standard has 1 upset Spiral is a turned drill collar
– 3-point or 6-point design. Both near bit and string roller reamers are available. – May help reduce drilling torque – Useful in abrasive formations – Roller reamers help to ream key seats, dog legs and ledges
Hole openers
Special rough condition tool Field replaceable parts
14 Copyright © 2001 – 2014, Schlumberger. All rights reserved
11 Copyright © 2001 – 2014, Schlumberger. All rights reserved
Roller Reamer
Roller reamer ▪ Unsealed bearings ▪ Sealed bearings ▪ Different cutting structures ▪ Roller pins are retained in body
8 Copyright © 2001 – 2014, Schlumberger. All rights reserved
General Equipment Overview
Welded Blade Stabilizers
9 Copyright © 2001 – 2014, Schlumberger. All rights reserved
4 Copyright © 2001 – 2014, Schlumberger. All rights resC material not drillpipe! Non-mag Drillpipe handling Standard has 1 upset Spiral is a turned drill collar
– 3-point or 6-point design. Both near bit and string roller reamers are available. – May help reduce drilling torque – Useful in abrasive formations – Roller reamers help to ream key seats, dog legs and ledges
定向井钻井轨迹控制PPT课件
5、反扭角：使用井底动力钻具钻进时，因动力 钻具反扭矩的作用，使得井底钻具外壳向逆时 针方向转动一个角度，该角度被称为反扭角。
.
6
装置角(工具面角)与井斜角方位角的关系
.
7
装置角(工具面角)与井斜角方位角的关系
.
8
装置角(工具面角)与井斜角方位角的关系
.
9
装置角(工具面角)的计算
.
10
例题1：已知α1=15°，K=10°/100m ，Δφ= 22°，要求扭完方 位以后的井斜角为18°。试求装置角ω和扭方位的井段长 度ΔDm。
的横断面是呈倾斜状态的圆平 面，若干个这样的圆平面上最 高点的连线称为高边。
.
3
定向井的井斜与方位控制
2、工具面：造斜工具弯曲方
向的平面。
井底平面
3、装置角(重力工具面角)：
从井眼高边方向线顺时针旋
工具面 工具面角 井斜铅垂面
转到造斜工具面上所转过 的角度。 ① 高边工具面：以高边为基 准，一般当井斜>6°时使用
D m＝ 6.886.8m
Kc1/0 100
如Δφ=-22°，其它不变，ω＝？ ΔDm＝？
γ= 6.88°，ω=-75.19°=2.84.19°，ΔDm= 68.8m。 11
转盘钻进轨迹控制
转盘钻进轨迹控制: 在转盘钻进的基础上,利用靠近钻头的钻铤部
分,合理的使用扶正器,得到各种性能的钻具组合,实 现增斜、稳斜和降斜。 BHA（Bottom Hole Assembly）:钻头之上约40-
0.5°双扶和0.5°单扶单弯螺杆钻具组合在文33-152井、新卫
222井使用，钻进50-80m没有增斜效果。
⑵ 0.75°单弯螺杆钻具组合
.
6
装置角(工具面角)与井斜角方位角的关系
.
7
装置角(工具面角)与井斜角方位角的关系
.
8
装置角(工具面角)与井斜角方位角的关系
.
9
装置角(工具面角)的计算
.
10
例题1：已知α1=15°，K=10°/100m ，Δφ= 22°，要求扭完方 位以后的井斜角为18°。试求装置角ω和扭方位的井段长 度ΔDm。
的横断面是呈倾斜状态的圆平 面，若干个这样的圆平面上最 高点的连线称为高边。
.
3
定向井的井斜与方位控制
2、工具面：造斜工具弯曲方
向的平面。
井底平面
3、装置角(重力工具面角)：
从井眼高边方向线顺时针旋
工具面 工具面角 井斜铅垂面
转到造斜工具面上所转过 的角度。 ① 高边工具面：以高边为基 准，一般当井斜>6°时使用
D m＝ 6.886.8m
Kc1/0 100
如Δφ=-22°，其它不变，ω＝？ ΔDm＝？
γ= 6.88°，ω=-75.19°=2.84.19°，ΔDm= 68.8m。 11
转盘钻进轨迹控制
转盘钻进轨迹控制: 在转盘钻进的基础上,利用靠近钻头的钻铤部
分,合理的使用扶正器,得到各种性能的钻具组合,实 现增斜、稳斜和降斜。 BHA（Bottom Hole Assembly）:钻头之上约40-
0.5°双扶和0.5°单扶单弯螺杆钻具组合在文33-152井、新卫
222井使用，钻进50-80m没有增斜效果。
⑵ 0.75°单弯螺杆钻具组合
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一步提高钻速
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Pad 开
Pad 关
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Control Shaft Disk Valve
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
• PowerDrive 1100
2001 World Record #2 PowerDrive900 drills 13.789ft of 12.25” hole in 1 run
2002 World’s First 6” RSS Run PowerDrive475 drills 4712ft of 6 1/8” hole in 1 run
Saved $536,000 1739m , 5705 ft 17.6 m 57.6 ft/hr
Inclination In 74.9 Out 51.1 Turned 10 right
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
• Improved drilling efficiency – 98 m/day with PDM, 193 m/day with RSS
‘PowerDrive’ 是目前在国际上独一的一套 “全自动化” 旋转导向垂 直钻进仪器. 操作简单效率高. 它不需要人员操作也不需要MWD 仪器, 降低成本. PowerDrive 在钻进时会自动追踪地心吸力 (自动感应井斜), 自动设定及调和促动仪器所发动的侧力而打钻使井斜快速返回垂直. 这是一个全自动重复的过程. 在整个过程中 PowerDrive 是age MTBF
350
800,000 300
700,000
250 600,000
500,000
200
400,000 150
300,000 100
200,000
50 100,000
-
0
Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2
Nov 2001 PowerDrive drills more than 1.3m ft in 12 months
July 2002 PowerDrive1100 & PowerDrive 475 services commercialized
2000 PowerDrive becomes fastest expanding and most successful rotary steerable service in the world
提供了瞬时井眼轨迹变化的指示 • 自然伽玛测量 • 信号抗干扰度强暴 – 底频率 • 最高压力和温度 – 20000psi 175 C • 可用于 3 ½“ – 26” 井眼
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – SlimPulse MWD
信号抗干扰度特强
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
• PowerDrive 900
• PowerDrive 825
•
PowerDriv斯e伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Schlumberger Rotary Steerable Experience
1,000,000
400
Footage Drilled per Quarter
1999
2000
2001
斯伦贝谢定向钻井和旋转导向
2002
旋转导向 - PowerDrive
World Record 12-1/4” Run – 13,799ft
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Wytch Farm Well M17
Saved $630,000
2037 m, 6686 ft 41 ft/hr,12.5 m/hr
定向钻井和旋转导向
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – PowerPak 马达
• 高质量转子和定子 • 紧凑的轴承设计 – 提高寿命,加强功能 • 地面可调弯角 • 最佳的功率要求，包括低速/高扭矩和高速/低
扭矩应用 • 2 ½“ – 26” 井眼
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – PowerPak 马达
• U and W shaped wells, up to 144°inclination
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Wytch Farm - M16SPZ
• 10,728 meters step out (35,196 ft)
斯伦贝谢定向钻井和旋转导向
旋转导向 – PowerDrive 垂直打快系统
Geosteered to avoid two faults Turned well 52 , 7/30 m turn TD 15,921 ft , 4,853 m
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Phillips Xijiang 24-3 A18 ST3
One run 99 hrs TD 6,871 m , 28,249 ft
• 旋转时进行导向 (100% 旋转)
– 进一步提高钻速, 降低卡钻风险 – 井眼更平滑
• 可用于定向井,大斜度井,大位移井和水平井 • 全自动化防斜打快 – 封密系统 • 可以进行裸眼井段侧钻 – 狗腿度 8 deg/30m • 近钻头井斜方位测量 • 可用于 6“ – 18” 井眼 • 最高压力和温度 – 20000psi 135 C • 可利用马达推动 PowerDrive, 加大扭矩, 加大转速, 更进
6 ¾“ 标准马达 SP
6 ¾“ 增强性马达 XP
6 ¾“ 特大扭矩马达 GT
马达 扭矩 对比
SP 3350 -
XP 4900 46%
GT 7200 115%
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – SlimPulse MWD
• 可取回和可替换，降低风险，提高作业效率 • 旋转时连续井斜方位测量减少了非生产时间，
1996
1997
1998
1999
2000
2001
2002
2003
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
1999 PowerDrive participates in drilling worlds longest ERD well at Wytch Farm
2001 World Record #1 PowerDrive675 drills 17,283ft of 8.5” hole in 1 run
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Pad 开
Pad 关
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Control Shaft Disk Valve
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
• PowerDrive 1100
2001 World Record #2 PowerDrive900 drills 13.789ft of 12.25” hole in 1 run
2002 World’s First 6” RSS Run PowerDrive475 drills 4712ft of 6 1/8” hole in 1 run
Saved $536,000 1739m , 5705 ft 17.6 m 57.6 ft/hr
Inclination In 74.9 Out 51.1 Turned 10 right
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
• Improved drilling efficiency – 98 m/day with PDM, 193 m/day with RSS
‘PowerDrive’ 是目前在国际上独一的一套 “全自动化” 旋转导向垂 直钻进仪器. 操作简单效率高. 它不需要人员操作也不需要MWD 仪器, 降低成本. PowerDrive 在钻进时会自动追踪地心吸力 (自动感应井斜), 自动设定及调和促动仪器所发动的侧力而打钻使井斜快速返回垂直. 这是一个全自动重复的过程. 在整个过程中 PowerDrive 是age MTBF
350
800,000 300
700,000
250 600,000
500,000
200
400,000 150
300,000 100
200,000
50 100,000
-
0
Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2
Nov 2001 PowerDrive drills more than 1.3m ft in 12 months
July 2002 PowerDrive1100 & PowerDrive 475 services commercialized
2000 PowerDrive becomes fastest expanding and most successful rotary steerable service in the world
提供了瞬时井眼轨迹变化的指示 • 自然伽玛测量 • 信号抗干扰度强暴 – 底频率 • 最高压力和温度 – 20000psi 175 C • 可用于 3 ½“ – 26” 井眼
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – SlimPulse MWD
信号抗干扰度特强
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
• PowerDrive 900
• PowerDrive 825
•
PowerDriv斯e伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Schlumberger Rotary Steerable Experience
1,000,000
400
Footage Drilled per Quarter
1999
2000
2001
斯伦贝谢定向钻井和旋转导向
2002
旋转导向 - PowerDrive
World Record 12-1/4” Run – 13,799ft
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Wytch Farm Well M17
Saved $630,000
2037 m, 6686 ft 41 ft/hr,12.5 m/hr
定向钻井和旋转导向
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – PowerPak 马达
• 高质量转子和定子 • 紧凑的轴承设计 – 提高寿命,加强功能 • 地面可调弯角 • 最佳的功率要求，包括低速/高扭矩和高速/低
扭矩应用 • 2 ½“ – 26” 井眼
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – PowerPak 马达
• U and W shaped wells, up to 144°inclination
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Wytch Farm - M16SPZ
• 10,728 meters step out (35,196 ft)
斯伦贝谢定向钻井和旋转导向
旋转导向 – PowerDrive 垂直打快系统
Geosteered to avoid two faults Turned well 52 , 7/30 m turn TD 15,921 ft , 4,853 m
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
Phillips Xijiang 24-3 A18 ST3
One run 99 hrs TD 6,871 m , 28,249 ft
• 旋转时进行导向 (100% 旋转)
– 进一步提高钻速, 降低卡钻风险 – 井眼更平滑
• 可用于定向井,大斜度井,大位移井和水平井 • 全自动化防斜打快 – 封密系统 • 可以进行裸眼井段侧钻 – 狗腿度 8 deg/30m • 近钻头井斜方位测量 • 可用于 6“ – 18” 井眼 • 最高压力和温度 – 20000psi 135 C • 可利用马达推动 PowerDrive, 加大扭矩, 加大转速, 更进
6 ¾“ 标准马达 SP
6 ¾“ 增强性马达 XP
6 ¾“ 特大扭矩马达 GT
马达 扭矩 对比
SP 3350 -
XP 4900 46%
GT 7200 115%
斯伦贝谢定向钻井和旋转导向
定向钻井服务 – SlimPulse MWD
• 可取回和可替换，降低风险，提高作业效率 • 旋转时连续井斜方位测量减少了非生产时间，
1996
1997
1998
1999
2000
2001
2002
2003
斯伦贝谢定向钻井和旋转导向
旋转导向 - PowerDrive
1999 PowerDrive participates in drilling worlds longest ERD well at Wytch Farm
2001 World Record #1 PowerDrive675 drills 17,283ft of 8.5” hole in 1 run
