TFT_LCD液晶显示器的驱动原理详解TFT液晶显示器是一种广泛应用于电子产品中的显示技术，它具有亮度高、色彩鲜艳、对比度高等特点。
其驱动原理涉及到液晶分子的操控和信号的产生，下面将详细介绍TFT_LCD液晶显示器的驱动原理。
TFT液晶显示器的基本构造是将两块玻璃基板之间夹上一层液晶材料并加上一层透明导电材料形成液晶屏幕。
液晶是一种具有各向异性的有机材料，其分子有两种排列方式：平行排列和垂直排列。
平行排列时液晶分子可以使光线通过，垂直排列时则阻止光线通过。
这种液晶分子的特性决定了TFT液晶显示器的驱动原理。
TFT液晶显示器的显示过程是通过将电信号施加到液晶分子上来实现的。
在TFT液晶显示器中，每个像素都有一个薄膜晶体管（TFT）作为驱动器，这个晶体管可以控制液晶分子的排列方式。
当电压施加到晶体管上时，晶体管会打开，液晶分子垂直排列，使得背光通过液晶层后被过滤器颜色选择，从而显示对应的颜色。
当电压不再施加到晶体管上时，晶体管关闭，液晶分子平行排列，背光被完全阻挡，形成黑色。
为了产生详细的图像，TFT液晶显示器采用了阵列式的组织结构。
在每个像素之间有三个基色滤光片，分别为红色、绿色和蓝色。
液晶层上的每个像素都与一个TFT晶体管和一个电容器相连。
当电压施加到TFT晶体管上时，电容器会积蓄电荷，触发液晶分子的排列，从而控制对应像素的颜色。
在驱动原理的实现过程中，TFT液晶显示器需要一个控制器来产生电信号。
控制器通过一个复杂的算法，将输入的图像数据转化为适合TFT液晶显示器的电信号，以实现图像的显示。
控制器还负责对TFT晶体管进行驱动，为每个像素提供适当的电压。
另外，TFT液晶显示器还需要背光模块来提供光源。
背光模块通常使用冷阴极荧光灯（CCFL）或者白色LED来产生光线。
背光通过液晶分子的排列方式来调节光的透过程度，从而形成不同的颜色。
为了提供更好的显示效果，在TFT液晶显示器中还需要增加背光的亮度和对比度的调节功能。

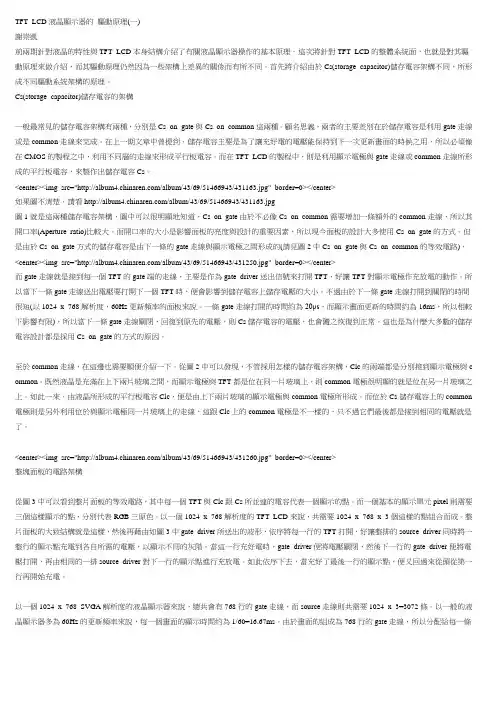

TFT LCD液晶顯示器的驅動原理(一)謝崇凱前兩期針對液晶的特性與TFT LCD本身結構介紹了有關液晶顯示器操作的基本原理。
這次將針對TFT LCD的整體系統面，也就是對其驅動原理來做介紹，而其驅動原理仍然因為一些架構上差異的關係而有所不同。
首先將介紹由於Cs(storage capacitor)儲存電容架構不同，所形成不同驅動系統架構的原理。
Cs(storage capacitor)儲存電容的架構一般最常見的儲存電容架構有兩種，分別是Cs on gate與Cs on common這兩種。
顧名思義，兩者的主要差別在於儲存電容是利用gate走線或是common走線來完成。
在上一期文章中曾提到，儲存電容主要是為了讓充好電的電壓能保持到下一次更新畫面的時候之用，所以必須像在CMOS的製程之中，利用不同層的走線來形成平行板電容。
而在TFT LCD的製程中，則是利用顯示電極與gate走線或common走線所形成的平行板電容，來製作出儲存電容Cs。
<center><img src="/album/43/69/51466943/431163.jpg" border=0></center>如果圖不清楚，請看/album/43/69/51466943/431163.jpg圖1就是這兩種儲存電容架構，圖中可以很明顯地知道，Cs on gate由於不必像Cs on common需要增加一條額外的common走線，所以其開口率(Aperture ratio)比較大。
而開口率的大小是影響面板的亮度與設計的重要因素，所以現今面板的設計大多使用Cs on gate的方式。
但是由於Cs on gate方式的儲存電容是由下一條的gate走線與顯示電極之間形成的(請見圖2中Cs on gate與Cs on common的等效電路)，<center><img src="/album/43/69/51466943/431250.jpg" border=0></center>而gate走線就是接到每一個TFT的gate端的走線，主要是作為gate driver送出信號來打開TFT，好讓TFT對顯示電極作充放電的動作。
