桥梁验收外观检测方案介绍

公路桥梁工程检测方案范本一、项目概述本次工程检测旨在对XX公路上的XX桥梁进行全面、准确的检测，以保障桥梁的安全运行和长久使用。

具体工作内容包括对桥梁结构的破损、变形、裂缝等情况进行全面的检测，并据此制定相应的维修和加固方案。

通过有效的检测和维修，保证桥梁的安全性和稳定性，同时延长其使用寿命。

二、检测目标1. 对桥梁结构物进行全面的检测，包括主梁、墩台、承台、桥面等部分，发现和记录各部位的破损、变形、裂缝等情况。

2. 利用先进的工程检测设备，进行桥梁的非破坏性检测，探测桥梁结构内部的情况，包括混凝土的质量、钢筋的腐蚀情况等。

3. 根据检测结果，制定相应的维修和加固方案，保障桥梁的安全使用。

三、检测内容1. 视觉检测：通过裸眼观察和摄像机拍摄的方式，对桥梁结构的外部进行全面检测，包括破损、色泽变化、裂缝等情况。

2. 结构变形检测：利用全站仪等测量设备，对桥梁的结构进行变形监测，发现潜在的变形问题。

3. 钢筋探伤：利用探伤仪等设备，对桥梁结构内部的钢筋进行探测，发现钢筋的腐蚀、断裂等问题。

4. 混凝土质量检测：利用混凝土无损检测仪器，对桥梁结构中混凝土的质量进行检测，发现混凝土的龄期、空鼓、裂缝等问题。

5. 桥梁荷载测试：通过搭载敲击仪器对桥梁进行荷载测试，测定桥梁在荷载作用下的响应情况，评估桥梁的承载能力和稳定性。

6. 其他检测：根据实际情况，对桥梁的其他部位进行适当的检测，包括桥梁的排水系统、防护设施、路基结构等。

四、检测方法1. 视觉检测：采用裸眼观察和摄像机拍摄相结合的方式，对桥梁结构的外部进行全面检测。

2. 非破坏性检测：采用全站仪、探伤仪、混凝土无损检测仪器等先进的工程检测设备，对桥梁进行全面和详细的非破坏性检测。

3. 荷载测试：利用敲击仪器对桥梁进行荷载测试，通过对振动响应的监测，评估桥梁的荷载性能。

4. 数据处理：采用计算机辅助设计软件，对检测数据进行全面的整理和分析，为后续的维修和加固方案制定提供科学依据。

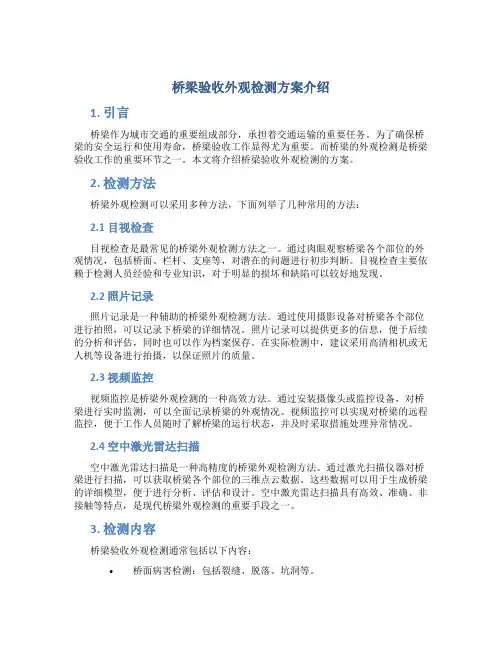

桥梁验收外观检测方案介绍1. 引言桥梁作为城市交通的重要组成部分，承担着交通运输的重要任务。

为了确保桥梁的安全运行和使用寿命，桥梁验收工作显得尤为重要。

而桥梁的外观检测是桥梁验收工作的重要环节之一。

本文将介绍桥梁验收外观检测的方案。

2. 检测方法桥梁外观检测可以采用多种方法，下面列举了几种常用的方法：2.1 目视检查目视检查是最常见的桥梁外观检测方法之一。

通过肉眼观察桥梁各个部位的外观情况，包括桥面、栏杆、支座等，对潜在的问题进行初步判断。

目视检查主要依赖于检测人员经验和专业知识，对于明显的损坏和缺陷可以较好地发现。

2.2 照片记录照片记录是一种辅助的桥梁外观检测方法。

通过使用摄影设备对桥梁各个部位进行拍照，可以记录下桥梁的详细情况。

照片记录可以提供更多的信息，便于后续的分析和评估，同时也可以作为档案保存。

在实际检测中，建议采用高清相机或无人机等设备进行拍摄，以保证照片的质量。

2.3 视频监控视频监控是桥梁外观检测的一种高效方法。

通过安装摄像头或监控设备，对桥梁进行实时监测，可以全面记录桥梁的外观情况。

视频监控可以实现对桥梁的远程监控，便于工作人员随时了解桥梁的运行状态，并及时采取措施处理异常情况。

2.4 空中激光雷达扫描空中激光雷达扫描是一种高精度的桥梁外观检测方法。

通过激光扫描仪器对桥梁进行扫描，可以获取桥梁各个部位的三维点云数据。

这些数据可以用于生成桥梁的详细模型，便于进行分析、评估和设计。

空中激光雷达扫描具有高效、准确、非接触等特点，是现代桥梁外观检测的重要手段之一。

3. 检测内容桥梁验收外观检测通常包括以下内容：•桥面病害检测：包括裂缝、脱落、坑洞等。

•栏杆检测：包括变形、腐蚀、松动等。

•桥墩检测：包括裂缝、渗水、混凝土质量等。

•支座检测：包括变形、磨损、润滑情况等。

•桥面铺装检测：包括损坏、磨损、水平度等。

4. 检测计划针对不同的桥梁类型和使用环境，制定合理的检测计划是至关重要的。

以下是一般的检测计划建议：1.初次验收前：对新建的桥梁在竣工前进行一次全面的外观检测，确保桥梁满足设计和施工要求。

桥梁检测说明及细节解读背景介绍桥梁是重要的公路交通建筑，保障了交通的安全和畅通，因此，定期对桥梁进行检测是非常重要的。

桥梁检测可以及时发现和解决桥梁存在的问题，保障桥梁的使用寿命和安全性。

本文将介绍桥梁检测的具体过程和相关的细节解读，以帮助读者更好的了解和理解桥梁检测。

检测过程桥梁检测的过程包括初步检查和细节检测两个阶段。

初步检查初步检查是指对桥梁的外观进行通观检查。

具体步骤包括：1.观察桥梁的整体外观，检查是否存在明显的损伤、变形、裂缝等。

2.根据桥梁的设计和规格，检查桥梁的尺寸和结构是否符合要求。

3.检查桥面是否存在裂缝、变形、磨损等问题。

4.检查桥梁的栏杆、桥墩、桥台等部位是否存在损伤或腐朽现象。

细节检测细节检测是指对桥梁的内部进行检查，发现桥梁的隐蔽问题。

具体步骤包括：1.对桥梁进行非破坏性检查，包括超声波探伤、X光探伤等技术，以发现钢筋和混凝土的损伤和缺陷。

2.对桥梁的混凝土构件进行声波检测，以发现混凝土的损伤和缺陷。

3.对桥梁进行结构力学分析，包括静力学和动力学分析等，以确定桥梁的稳定性和安全性。

4.对桥梁进行应力监测，发现桥梁的应力变化以及突发的力量。

细节解读桥梁检测中有许多涉及细节的问题，需要特别注意，以保证检测结果的准确性和可靠性。

检测频次桥梁的检测频次应该依据桥梁的使用情况和年限来确定。

通常情况下，桥梁的初步检查应每年至少进行一次，细节检查每三至五年进行一次。

检测人员桥梁的检测应由熟练的专业人员进行。

检测人员应该具备较高的技术水平和丰富的工作经验，能够独立地进行检测工作。

检测设备桥梁的检测应使用专业的检测设备和工具，确保检测结果的准确性和可靠性。

设备要求严格的维护和校准，以保证其正常运作。

检测报告桥梁的检测结果应记录在详细的检测报告中。

报告应包括桥梁的相关资料、检测结果、问题排查、修复建议、检测设备信息等。

桥梁检测是保障公路运输安全和畅通的重要环节。

通过本文的介绍和解读，相信读者对于桥梁检测的过程和相关细节有了更深入的了解，为今后的工作提供了参考和指导。

桥梁工程检测方案1. 背景本文档旨在提供一份桥梁工程检测方案，以确保桥梁的安全和可持续性。

在进行桥梁检测前，我们应明确检测目的和方式，以及相关的技术要求和标准。

2. 检测目的桥梁工程检测的主要目的是评估桥梁的结构健康状况，检测可能存在的结构缺陷或损伤，以及预测和预防潜在的结构问题。

3. 检测方式对于桥梁工程的检测，我们可以采用以下方式进行：3.1 目视检测通过目视检测的方式，工程师可以观察桥梁的表面状况，包括裂缝、变形、腐蚀等。

同时，还可以对桥墩、梁、横梁等部分进行检查，以确定是否存在明显的结构问题。

3.2 无损检测无损检测是一种非破坏性的检测方式，通过使用声波、电磁波或其他方法来评估桥梁结构的健康状况。

例如，超声波探伤、磁粉探伤等技术可以有效地检测隐蔽的结构缺陷。

3.3 负荷试验负荷试验是一种通过施加额外荷载来评估桥梁结构的强度和刚度的方法。

通过在桥梁上施加荷载，可以测试其承载能力和变形情况，并评估结构的可靠性。

3.4 数据分析和评估通过收集和分析检测数据，我们可以评估桥梁的结构健康状况，并预测其未来的使用寿命。

我们将使用相关的技术要求和标准，对检测数据进行评估，并提供详细的检测报告。

4. 技术要求和标准在进行桥梁工程检测时，我们将遵守以下技术要求和标准：- 检测设备应符合行业标准，并经过校准和验证。

- 检测人员应具备相关的专业知识和经验，并按照要求进行培训和认证。

- 检测过程应安全可靠，确保工作人员和周围环境的安全。

- 检测数据应准确可靠，并按照标准进行分析和评估。

5. 结论本文档提供了一份桥梁工程检测方案，明确了检测目的和方式，介绍了常用的检测方法，并强调了技术要求和标准的重要性。

通过按照该方案进行检测，我们可以及时发现和处理桥梁结构问题，确保桥梁的安全和可持续性。

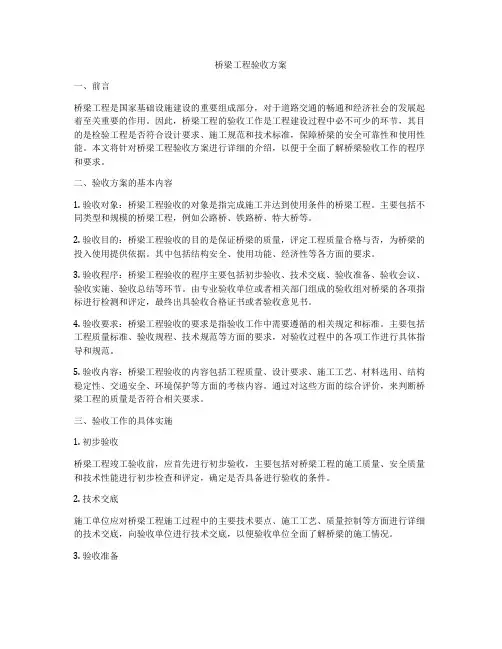

桥梁工程验收方案一、前言桥梁工程是国家基础设施建设的重要组成部分，对于道路交通的畅通和经济社会的发展起着至关重要的作用。

因此，桥梁工程的验收工作是工程建设过程中必不可少的环节，其目的是检验工程是否符合设计要求、施工规范和技术标准，保障桥梁的安全可靠性和使用性能。

本文将针对桥梁工程验收方案进行详细的介绍，以便于全面了解桥梁验收工作的程序和要求。

二、验收方案的基本内容1. 验收对象：桥梁工程验收的对象是指完成施工并达到使用条件的桥梁工程。

主要包括不同类型和规模的桥梁工程，例如公路桥、铁路桥、特大桥等。

2. 验收目的：桥梁工程验收的目的是保证桥梁的质量，评定工程质量合格与否，为桥梁的投入使用提供依据。

其中包括结构安全、使用功能、经济性等各方面的要求。

3. 验收程序：桥梁工程验收的程序主要包括初步验收、技术交底、验收准备、验收会议、验收实施、验收总结等环节。

由专业验收单位或者相关部门组成的验收组对桥梁的各项指标进行检测和评定，最终出具验收合格证书或者验收意见书。

4. 验收要求：桥梁工程验收的要求是指验收工作中需要遵循的相关规定和标准。

主要包括工程质量标准、验收规程、技术规范等方面的要求，对验收过程中的各项工作进行具体指导和规范。

5. 验收内容：桥梁工程验收的内容包括工程质量、设计要求、施工工艺、材料选用、结构稳定性、交通安全、环境保护等方面的考核内容。

通过对这些方面的综合评价，来判断桥梁工程的质量是否符合相关要求。

三、验收工作的具体实施1. 初步验收桥梁工程竣工验收前，应首先进行初步验收，主要包括对桥梁工程的施工质量、安全质量和技术性能进行初步检查和评定，确定是否具备进行验收的条件。

2. 技术交底施工单位应对桥梁工程施工过程中的主要技术要点、施工工艺、质量控制等方面进行详细的技术交底，向验收单位进行技术交底，以便验收单位全面了解桥梁的施工情况。

3. 验收准备验收单位在接到验收通知后，应及时进行验收准备工作，包括确定验收时间、组织验收人员、准备相关资料和工具设备等工作。

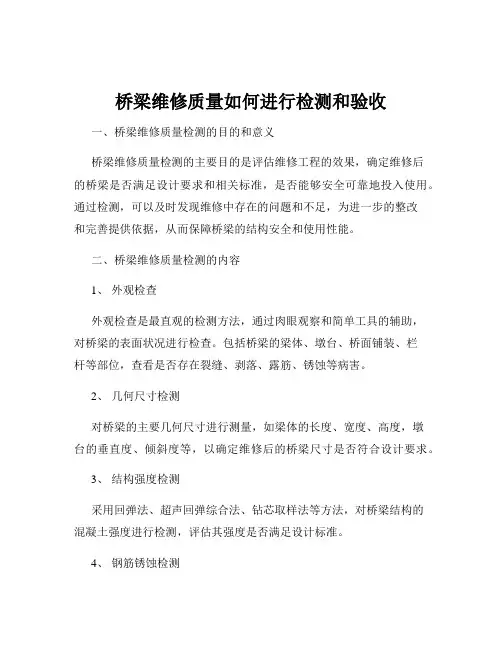

桥梁维修质量如何进行检测和验收一、桥梁维修质量检测的目的和意义桥梁维修质量检测的主要目的是评估维修工程的效果，确定维修后的桥梁是否满足设计要求和相关标准，是否能够安全可靠地投入使用。

通过检测，可以及时发现维修中存在的问题和不足，为进一步的整改和完善提供依据，从而保障桥梁的结构安全和使用性能。

二、桥梁维修质量检测的内容1、外观检查外观检查是最直观的检测方法，通过肉眼观察和简单工具的辅助，对桥梁的表面状况进行检查。

包括桥梁的梁体、墩台、桥面铺装、栏杆等部位，查看是否存在裂缝、剥落、露筋、锈蚀等病害。

2、几何尺寸检测对桥梁的主要几何尺寸进行测量，如梁体的长度、宽度、高度，墩台的垂直度、倾斜度等，以确定维修后的桥梁尺寸是否符合设计要求。

3、结构强度检测采用回弹法、超声回弹综合法、钻芯取样法等方法，对桥梁结构的混凝土强度进行检测，评估其强度是否满足设计标准。

4、钢筋锈蚀检测利用钢筋锈蚀检测仪，检测钢筋的锈蚀情况，判断钢筋的锈蚀程度对结构安全性的影响。

5、桥梁荷载试验通过对桥梁施加静载和动载，测量桥梁在荷载作用下的变形、应力等参数，评估桥梁的承载能力和工作性能。

三、桥梁维修质量检测的方法1、无损检测技术无损检测技术是在不破坏桥梁结构的前提下，对桥梁进行检测的方法。

常见的无损检测技术包括超声波检测、雷达检测、磁粉检测等。

这些技术可以有效地检测桥梁内部的缺陷和病害。

2、有损检测技术有损检测技术需要对桥梁结构进行局部破坏，以获取更准确的检测结果。

如钻芯取样法可以直接获取混凝土芯样，进行强度和内部缺陷的分析。

3、智能化检测技术随着科技的发展，智能化检测技术在桥梁检测中得到了越来越广泛的应用。

例如，利用无人机搭载高清摄像机和传感器，对桥梁进行全方位的拍摄和检测；利用智能传感器实时监测桥梁的振动、位移等参数。

四、桥梁维修质量验收的依据和标准桥梁维修质量验收应依据相关的法律法规、设计文件、施工规范和验收标准进行。

常见的验收标准包括《公路桥梁养护规范》、《城市桥梁养护技术标准》等。

桥梁外观检查实用技术规程XXX 编施行日期：2023年7月1日XX交通大学研究所目录一.外观检查目旳.................................................................错误!未定义书签。

二.外观检查仪器设备.........................................................错误!未定义书签。

三、外观检查注意事项.......................................................错误!未定义书签。

四.外观检查执行程序.........................................................错误!未定义书签。

五、外观检查汇报编制.......................................................错误!未定义书签。

六、原始数据归档及汇报提交...........................................错误!未定义书签。

附录表：桥梁外观检查登记表A桥梁外观检查登记表B-1桥梁外观检查登记表B-2桥梁外观检查登记表B-3一.外观检查目旳桥梁外观检查重要是通过目力对桥梁桥面系、上部构造、下部构造旳缺损状况进行检查，从而对桥梁技术状况进行评估。

二.外观检查仪器设备放大镜、望远镜、铲刀、毛刷、钢刷、标识笔（或粉笔）、手持测距仪、钢卷尺、皮尺、裂缝宽度器（或卡）、手电筒、数码相机、对讲机、笔记本电脑等。

三、外观检查注意事项1）保证人身安全，一切行动听指挥，严禁私自违规操作；2）树立工程检测人员崇高旳责任感、使命感，科学严谨，做到不漏查、不乱查，对检查成果负责；3）养成良好旳工作习惯，端正工作态度，准时按质按量完毕每日工作任务。

四.外观检查执行程序1、桥梁基本状况调查：填写《桥梁外观检查登记表A》1）理解桥梁旳设计单位、承建单位、管理部门、养护部门，并与之获得联络；2）向以上单位及部门索要电子或纸制桥梁基本技术资料，包括：设计（及变更设计）、施工、监理、监测、试验、养护、维修加固、水文与地质状况及其他历史资料；（1）设计资料：包括地质勘察汇报、计算书、设计图纸以及变更设计书和图纸；（2）竣工资料：包括竣工图、竣工质检及验收文献、定点观测记录；（3）养护资料：包括桥梁维修、加固记录和图纸、平常养护、定期检查资料；（4）检测试验资料：历次检测试验汇报和常规定期检测中提出旳提议；（5）水文与地质资料：包括年降水量、洪水历史最高水位线，及地质状况；3）若桥梁无存档立案资料，则需实地勘察及向有关部门或周围居民进行走访调查，勘察、调查内容重要包括：（1）桥梁类型：a、按承重构件受力状况可分为：梁桥（简支、悬臂、持续）、板桥、拱桥、钢构造桥、吊桥、组合体系桥（斜拉桥、悬索桥）；b、按重要承重构造所用材料可分为：木桥、刚桥、圬工桥、钢筋混凝土桥、预应力钢筋混凝土桥；c、按跨径可分为：特大桥（多孔跨径总长>1000m，单孔跨径>150m）大桥（100m≤多孔跨径总长≤1000m，40m≤单孔跨径≤150m）中桥（30m <多孔跨径总长<100m， 20m≤单孔跨径<40 m）小桥（8m≤多孔跨径总长≤30m， 5m≤单孔跨径<20m）（2）坐落地名称，桥梁名称及动工修建时间，及竣工时间；（3）所跨河流名称、周围地貌、地质及水文状况；（4）所处路线名称（国道G，省道S，县道X，乡道Y），桥梁两端临近最小行政区划地名，桥梁两端起终里程；（5）桥梁两端引道线形状况；（6）竣工或运行期间与否进行过检查、检测、荷载试验，及检查、检测、荷载试验旳性质（常常、定期、特殊），与否设置有永久性观测点；（7）桥梁历史运行状况，包括：a、有效期间与否遭受重大自然灾害（洪水、地震、滑坡、泥石流等）、意外事件（车辆撞击、船只撞击等）或人为破坏；b、与否有过维修加固，若维修加固过，则进行了那些部位旳维修加固处理，及负责施工单位名称、地址；c、桥梁运行荷载调查，包括：交通量、交通构成、车重等状况。

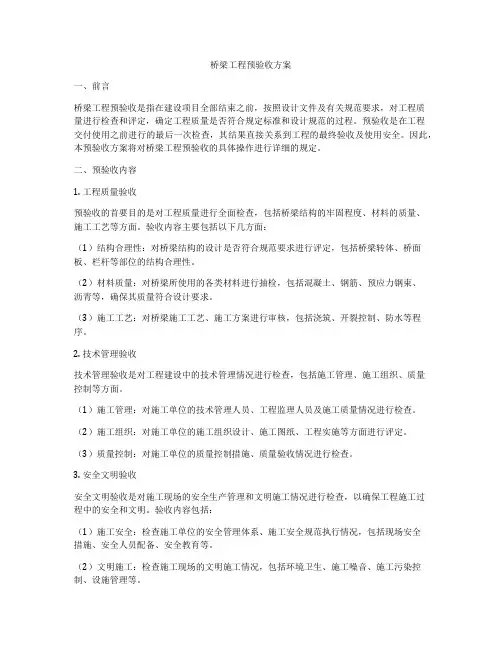

桥梁工程预验收方案一、前言桥梁工程预验收是指在建设项目全部结束之前，按照设计文件及有关规范要求，对工程质量进行检查和评定，确定工程质量是否符合规定标准和设计规范的过程。

预验收是在工程交付使用之前进行的最后一次检查，其结果直接关系到工程的最终验收及使用安全。

因此，本预验收方案将对桥梁工程预验收的具体操作进行详细的规定。

二、预验收内容1. 工程质量验收预验收的首要目的是对工程质量进行全面检查，包括桥梁结构的牢固程度、材料的质量、施工工艺等方面。

验收内容主要包括以下几方面：（1）结构合理性：对桥梁结构的设计是否符合规范要求进行评定，包括桥梁转体、桥面板、栏杆等部位的结构合理性。

（2）材料质量：对桥梁所使用的各类材料进行抽检，包括混凝土、钢筋、预应力钢束、沥青等，确保其质量符合设计要求。

（3）施工工艺：对桥梁施工工艺、施工方案进行审核，包括浇筑、开裂控制、防水等程序。

2. 技术管理验收技术管理验收是对工程建设中的技术管理情况进行检查，包括施工管理、施工组织、质量控制等方面。

（1）施工管理：对施工单位的技术管理人员、工程监理人员及施工质量情况进行检查。

（2）施工组织：对施工单位的施工组织设计、施工图纸、工程实施等方面进行评定。

（3）质量控制：对施工单位的质量控制措施、质量验收情况进行检查。

3. 安全文明验收安全文明验收是对施工现场的安全生产管理和文明施工情况进行检查，以确保工程施工过程中的安全和文明。

验收内容包括：（1）施工安全：检查施工单位的安全管理体系、施工安全规范执行情况，包括现场安全措施、安全人员配备、安全教育等。

（2）文明施工：检查施工现场的文明施工情况，包括环境卫生、施工噪音、施工污染控制、设施管理等。

4. 环境保护验收环境保护验收是对施工现场的环境保护情况进行检查，包括对土壤、水质、空气等方面的环境影响进行评估，并提出相应的整改意见。

5. 设备运行验收对桥梁工程的设备进行全面检查，确保设备完好、运行正常。

道路桥梁工程试验检测方案一、概述道路桥梁是连接城市交通的重要组成部分，是保障交通安全的重要环节。

因此，对于桥梁的施工质量和技术安全要求非常高，必须进行试验检测来确保桥梁的安全性和稳定性。

本方案旨在介绍对道路桥梁工程进行试验检测的具体方案安排。

二、检测目的1. 确保桥梁的安全性：检测桥梁结构的受力性能和承载能力，确保其安全使用；2. 保证施工工艺质量：检测桥梁的施工质量和工艺流程，发现并排除施工过程中可能出现的质量问题；3. 规范施工规范：制定和完善桥梁施工的标准和规范，提高工程质量和效率。

三、检测范围1. 桥梁结构检测：对桥梁的墩台、梁体、桥面板等结构部位进行力学性能测试和质量检测；2. 砼工程质量检测：对桥梁的砼浇筑质量进行抽检和力学性能测试；3. 施工工艺检测：对桥梁的施工工艺流程进行检测，包括拱桥、梁板、预应力等工艺的施工质量检测。

四、检测方法1. 对桥梁结构的检测方法：采用静载试验、动力响应试验、拉压试验等力学性能测试方法，对桥梁的结构受力和承载能力进行测试；2. 对砼的质量检测方法：采用抽检、超声波检测、透射检测等方法，对桥梁砼质量进行测试和评价；3. 对施工工艺的检测方法：采用视觉检测、钢筋探伤、预应力力学性能测试等方法，对桥梁施工工艺质量进行检测。

五、检测步骤1. 确定检测方案：根据桥梁的设计要求和实际情况，确定检测的具体范围和方法；2. 检测前准备：组织相关人员和设备，做好检测仪器的校准和标定；3. 施工现场检测：在桥梁施工现场进行力学性能测试、质量抽检以及施工工艺检测；4. 数据分析和报告编制：对检测结果进行分析和评价，制作检测报告，提出整改意见；5. 问题整改：对于检测中发现的问题，提出整改方案，确保桥梁的安全和质量；6. 确认验收：在整改后对桥梁的相关部位进行再次检测，确认桥梁的安全性和质量。

六、检测人员和设备1. 检测人员：需要具备相关工程技术背景和检测经验的专业人员，包括结构工程师、砼工程师、试验工程师等；2. 检测设备：需要配备相关的力学性能测试仪器、金相显微镜、声波探伤仪等检测设备，确保检测的准确性和可靠性。
