船舶结构规范设计讲解

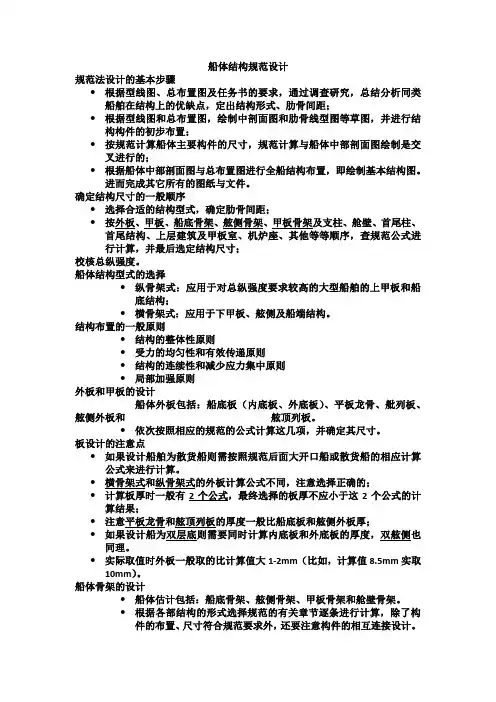

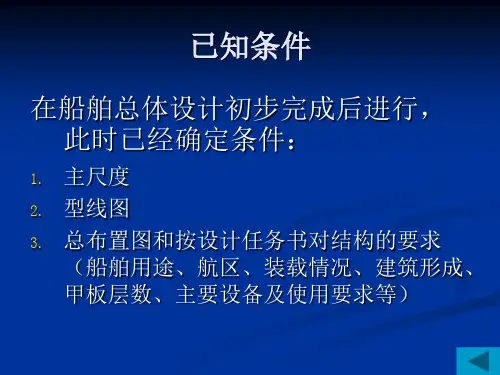

船体结构规范设计规范法设计的基本步骤根据型线图、总布置图及任务书的要求，通过调查研究，总结分析同类船舶在结构上的优缺点，定出结构形式、肋骨间距；根据型线图和总布置图，绘制中剖面图和肋骨线型图等草图，并进行结构构件的初步布置；按规范计算船体主要构件的尺寸，规范计算与船体中部剖面图绘制是交叉进行的；根据船体中部剖面图与总布置图进行全船结构布置，即绘制基本结构图。

进而完成其它所有的图纸与文件。

确定结构尺寸的一般顺序选择合适的结构型式，确定肋骨间距；按外板、甲板、船底骨架、舷侧骨架、甲板骨架及支柱、舱壁、首尾柱、首尾结构、上层建筑及甲板室、机炉座、其他等等顺序，查规范公式进行计算，并最后选定结构尺寸；校核总纵强度。

船体结构型式的选择纵骨架式：应用于对总纵强度要求较高的大型船舶的上甲板和船底结构；横骨架式：应用于下甲板、舷侧及船端结构。

结构布置的一般原则结构的整体性原则受力的均匀性和有效传递原则结构的连续性和减少应力集中原则局部加强原则外板和甲板的设计船体外板包括：船底板（内底板、外底板）、平板龙骨、舭列板、舷侧外板和舷顶列板。

依次按照相应的规范的公式计算这几项，并确定其尺寸。

板设计的注意点如果设计船舶为散货船则需按照规范后面大开口船或散货船的相应计算公式来进行计算。

横骨架式和纵骨架式的外板计算公式不同，注意选择正确的；计算板厚时一般有2个公式，最终选择的板厚不应小于这2个公式的计算结果；注意平板龙骨和舷顶列板的厚度一般比船底板和舷侧外板厚；如果设计船为双层底则需要同时计算内底板和外底板的厚度，双舷侧也同理。

实际取值时外板一般取的比计算值大1-2mm（比如，计算值8.5mm实取10mm）。

船体骨架的设计船体估计包括：船底骨架、舷侧骨架、甲板骨架和舱壁骨架。

根据各部结构的形式选择规范的有关章节逐条进行计算，除了构件的布置、尺寸符合规范要求外，还要注意构件的相互连接设计。

注意点肋骨、纵骨、横梁、舱壁扶强材、组合肋板骨材等构件（次要构件）所要求的剖面模数或惯性矩较小，可根据规范附录直接选用型钢，一般选用不等边角钢。

船舶行业船舶设计规范I. 引言船舶作为人类最古老的交通工具之一，承载着人类的贸易、旅行和探索活动。

为了确保船舶的安全运行和船员的生命安全，船舶设计规范起到了至关重要的作用。

本文将介绍船舶行业中的一些重要设计规范，包括结构设计、船体参数、稳性和机械系统等方面。

II. 结构设计规范1. 船体强度设计船体强度设计规范旨在确保船舶在各种运行条件下具有足够的结构强度，能承受潮汐、风浪等外部力量的作用。

重要的设计规范包括船舶结构强度计算方法、船舶承载能力及传力途径分析等。

2. 船舶材料选用船舶材料选用规范包括了船体各个结构部件所使用的材料要求。

这包括了钢材、铝合金、复合材料等材料的选择标准，确保船体在功能、强度和耐久性等方面的要求得到满足。

III. 船体参数规范1. 船舶尺寸和排水量船舶尺寸和排水量规范是为了使船舶在设计阶段满足特定用途的要求，包括可通行水道的最大宽度、船舶的载重量和操作深度等。

2. 船舶稳性要求船舶稳性是指船舶在平衡状态下的倾覆稳定性，主要由船舶的形状和布局以及货物和燃油的分布等因素决定。

船舶设计规范对稳性要求进行明确，以确保船舶在各种工作条件下的安全性。

IV. 机械系统规范1. 主要动力系统主要动力系统规范确保船舶的主要动力装置能够提供足够的推进力，保证船舶在各种航行条件下的安全、高效运行。

包括发动机的选型、安装和检验要求等。

2. 辅助设备和系统辅助设备和系统规范涉及到船舶的供电、通讯、冷却、舱内通风、油水系统等。

这些规范保证了船舶各项辅助系统的正常运行和安全性。

V. 船舶建造监管船舶建造监管规范是为了确保船舶在建造过程中符合设计要求和各种技术标准。

这些规范包括船级社的审查和认证程序、船舶建造现场监督和质量控制要求等。

VI. 船舶检验和验收船舶检验和验收规范是船舶交付使用前必须遵守的程序。

这些程序确保船舶的各项性能和安全指标符合设计和相关标准要求。

检验和验收内容包括结构强度、稳性、机电系统、航行试验等。

船舶建造技术规范船舶是人类利用水面自由航行的交通工具，被广泛应用于贸易、旅游、捕捞、军事等领域。

为确保船舶建造的安全性、可靠性和可持续发展，船舶建造技术规范显得尤为重要。

本文将从设计、结构、材料和舾装等方面探讨船舶建造技术规范。

一、设计规范船舶设计规范是船舶建造的基础，涉及到船体形状、稳性、操纵性等重要问题。

设计规范应遵循以下原则：1. 安全性：船体结构应具备足够的强度和稳定性，防止船体破裂、倾覆或变形等情况发生。

同时考虑船舶在不同水域和天气条件下的航行安全。

2. 效率性：船舶设计应考虑到船体阻力、能源利用效率和船舶运行的经济性。

减小船体阻力、提高船舶的载重能力和燃油经济性，是设计规范的重要内容。

3. 可持续性：船舶建造应考虑环境保护和资源利用的可持续性。

合理利用和循环利用材料、降低船舶的排放物排放以及减少对海洋生态的影响，是设计规范的重要方向。

二、结构规范船舶的结构规范是确保船体强度和稳定性的基础。

结构规范主要包括船体材料选择、船体横剖面设计、船体纵剖面设计等方面。

具体要求如下：1. 材料选择：选择适合船舶建造的材料，如钢铁、铝合金、复合材料等。

材料应具备足够的强度和耐腐蚀性能，并符合环保要求。

2. 船体横剖面设计：合理设计船舶的船底、船舱、甲板等结构，确保船体具备足够的强度和稳定性。

此外，船舶的甲板和舱口应采用合适的防水措施，防止进水和波浪冲击。

3. 船体纵剖面设计：根据船舶用途和航行条件，合理布置船体的甲板、舱室和设备，确保船舶的航行性能和安全性。

三、材料规范船舶建造所使用的材料应符合相应的标准和规范，确保船舶结构的强度和稳定性。

材料规范主要包括以下几点：1. 材料强度：船舶结构所使用的材料应具备足够的强度和韧性，能够承受来自海浪、风力和装载等各种外力的作用。

2. 耐腐蚀性：船舶处于恶劣的海洋环境中，材料应具有较好的耐腐蚀性能，减少维护成本和延长使用寿命。

3. 焊接质量：船舶结构的焊接连接处应符合相应的质量标准。

船舶业船舶设计与建造规范船舶是人类使用最早的交通工具之一，随着科技的发展和人们对航行的需求不断增加，船舶设计与建造规范也得到了不断的完善和改进。

本文将从船舶设计、材料选择、结构设计以及建造过程等方面，介绍船舶业的规范与标准。

一、船舶设计规范船舶设计是船舶建造的基础，设计规范的制定和执行对船舶的运行安全和经济性至关重要。

船舶设计应符合以下要求：1. 结构强度：船舶设计应满足船体在不同航行条件下的荷载要求，保证船舶的结构强度和稳定性。

2. 流体力学性能：船舶的阻力和推进性能是设计的重要指标，应通过模型试验和数值计算等手段确定船体形状和船舶的主要参数。

3. 部件和系统设计：船舶设计应综合考虑各种设备和系统的布置和安装，确保各部件的正常运行和维修。

4. 安全性和环保性：船舶设计应符合相关的安全和环保标准，保证船舶在运营过程中不会对生命和环境造成危害。

二、船舶材料选择规范船舶建造材料的选择与船舶的性能和寿命密切相关，合理的材料选择可以提高船舶的强度、耐蚀性和经济性。

船舶材料选择应遵循以下原则：1. 强度和刚度：船舶材料应具备足够的强度和刚度，以承受船舶在不同航行状态下的荷载。

2. 耐蚀性：船舶是长期在海水环境中运行的，材料应具备良好的耐蚀性，减少船体的腐蚀损坏。

3. 可焊性和可加工性：船舶建造过程中需要对材料进行焊接和加工，材料应具备良好的可焊性和可加工性。

4. 轻量化：船舶建造材料应尽可能轻量化，以提高船舶的载重能力和燃油经济性。

三、船舶结构设计规范船舶结构设计主要包括船舶的船体结构和上层建筑结构的设计。

船舶结构设计应符合以下要求：1. 载重能力：船舶的载重能力是船舶设计的关键指标之一，船舶结构设计应满足船舶的吨位要求。

2. 舒适性和安全性：船舶的结构设计应考虑乘员的舒适度和船舶的安全性，确保乘员在航行中的安全和舒适。

3. 维修性和可靠性：船舶的结构设计应便于维修和检修，方便船舶的定期保养和维护。

四、船舶建造规程船舶建造过程是一个复杂的工程，需要按照一定的流程和规范进行。

船舶制造行业船体结构设计规范导言：船舶制造行业是众多行业中具有严格标准和规范的行业之一。

其中，船体结构设计规范是指为确保船舶的强度和安全性而制定的一系列指导原则和要求。

本文将从船舶结构设计的角度出发，介绍船舶制造行业中船体结构设计的规范。

一、船舶结构设计原则船舶结构设计的原则是确保船舶在各种航行条件下都能保持良好的稳定性和结构强度。

具体来说，应遵循以下几个原则：1. 结构强度原则：船体结构应能承受船舶在航行和靠泊过程中受到的各种力和载荷，包括浮吊、潮汐、风浪等。

2. 轻量化原则：在满足结构强度的前提下，应尽量减少船体结构的自重，以提高船舶的运载能力和燃油效率。

3. 经济性原则：船舶结构设计应尽可能降低制造成本，提高船舶的竞争力和商业可行性。

4. 可靠性原则：船舶结构应具备足够的可靠性和易维修性，以确保船舶在远航过程中的稳定性和安全性。

二、船舶结构设计要求船舶结构设计的要求包括几个方面：船体强度、防护、结构布局和连接方式等。

(1) 承受垂直载荷：船体应能承受来自货物、设备和人员的垂直载荷，以及船舶在波浪中产生的垂直力。

(2) 承受横向载荷：船舶应能承受来自横向风压、横向浪力以及船舶在航行中产生的横向力。

(3) 承受纵向载荷：船体应能承受来自船首的纵向力和扭曲力。

2. 防护要求：(1) 防腐蚀：船体结构应采用适当的防腐蚀材料和涂层，以保护船体免受海水腐蚀。

(2) 防火安全：船舶结构应符合相关的防火标准和要求，以确保船舶在发生火灾时能够有效地扑灭火源。

(3) 防水要求：船体结构应具备足够的防水性能，以防止海水渗入船舶内部。

3. 结构布局要求：(1) 船体布局：船体结构布局应合理，以适应各个船舱的需求，并确保船舶的稳定性。

(2) 装配要求：船体结构的装配应便于施工和维护，并能满足船员的操作需求。

(3) 舱身结构：舱身结构的设计应具备良好的刚性和可操作性，以保证货物的安全装卸和船舶的航行稳定性。

(1) 焊接：船体结构的焊接应符合相关标准和规范，确保焊缝强度和焊后的可靠性。

船舶设计建造规范船舶设计建造是一个复杂而重要的领域，涵盖了多个行业和技术领域。

为了确保船舶设计和建造的质量和安全性，必须制定一系列规范和标准。

本文将探讨船舶设计建造的规范和标准，从船体结构设计到电气系统安装，从船舶稳性计算到人员安全要求等多个方面进行论述。

一、船体结构设计规范船体结构设计是船舶设计建造的基础，它决定了船舶的强度和稳定性。

船体结构设计规范包括设计草图、结构材料选用、船体布局等内容。

设计草图需要包括船体的主体线形、船首、船尾等部分的细节设计，并合理考虑船体刚度和防护结构。

在结构材料选用方面，需要根据船舶的使用环境和负荷条件，选择合适的材料，如船板、船骨、船底等。

同时，需要根据国家标准和国际标准，进行结构材料的验收和检测，确保结构的质量和可靠性。

船体布局是指船上各个功能区域的布置和空间利用。

船体布局需要考虑到船舶的使用要求和船员的工作和生活条件，合理安排船舶上的机舱、舱室、甲板等功能区域，确保船上人员的安全和舒适。

二、船舶电气系统安装规范船舶电气系统是船舶的重要组成部分，负责船舶的动力供应、通讯和导航等功能。

为了确保船舶电气系统的安全和性能，需要制定相应的安装规范。

船舶电气系统安装规范包括电缆敷设和连接、仪器仪表安装、接地和绝缘等内容。

在电缆敷设和连接方面，需要根据电气负荷和传输距离，选择合适的电缆类型和规格，确保电缆的安全性和传输质量。

仪器仪表安装需要按照相应的规范和标准进行，确保仪器仪表的精度和可靠性。

接地和绝缘是保证船舶电气系统安全运行的重要环节，需要按照国家标准和国际标准进行设计和安装，防止电气事故的发生。

三、船舶稳性计算规范船舶稳性是船舶设计建造中的重要参数，涉及到船舶的安全操纵和航行稳定性。

为了确保船舶的稳定性，需要进行相应的稳性计算。

船舶稳性计算规范包括浮心计算、倾覆角计算、稳定曲线绘制等内容。

浮心计算需要考虑到船舶各个部分的载荷分布和测量数据，确定船舶的浮心位置和稳定性；倾覆角计算需要根据船舶的载荷和舵角等因素，计算船舶的倾覆极限；稳定曲线绘制需要将船舶的稳定性数据绘制成图表，直观反映船舶在不同载荷和环境条件下的稳定性。

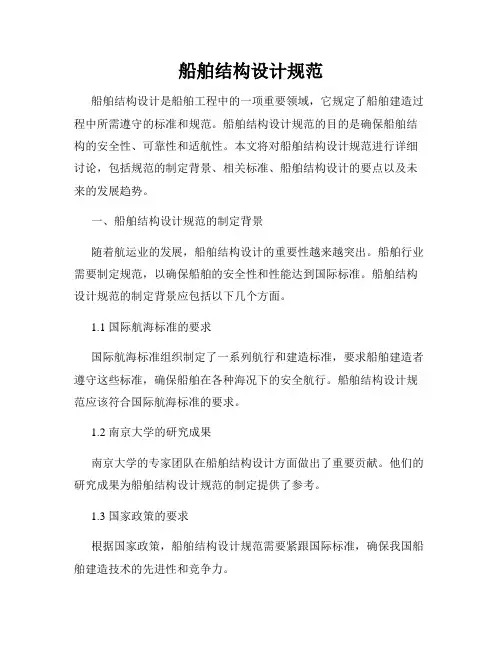

船舶结构设计规范船舶结构设计是船舶工程中的一项重要领域，它规定了船舶建造过程中所需遵守的标准和规范。

船舶结构设计规范的目的是确保船舶结构的安全性、可靠性和适航性。

本文将对船舶结构设计规范进行详细讨论，包括规范的制定背景、相关标准、船舶结构设计的要点以及未来的发展趋势。

一、船舶结构设计规范的制定背景随着航运业的发展，船舶结构设计的重要性越来越突出。

船舶行业需要制定规范，以确保船舶的安全性和性能达到国际标准。

船舶结构设计规范的制定背景应包括以下几个方面。

1.1 国际航海标准的要求国际航海标准组织制定了一系列航行和建造标准，要求船舶建造者遵守这些标准，确保船舶在各种海况下的安全航行。

船舶结构设计规范应该符合国际航海标准的要求。

1.2 南京大学的研究成果南京大学的专家团队在船舶结构设计方面做出了重要贡献。

他们的研究成果为船舶结构设计规范的制定提供了参考。

1.3 国家政策的要求根据国家政策，船舶结构设计规范需要紧跟国际标准，确保我国船舶建造技术的先进性和竞争力。

二、船舶结构设计的相关标准船舶结构设计规范包括以下几个方面的标准。

2.1 船体结构设计标准船体结构设计标准规定了船体的布置、强度计算、材料选择等方面的要求。

其中，船体布置要求船舶的空间布局合理、结构紧凑。

强度计算要求船体在各种正常操作和极端环境条件下都能保持稳定。

材料选择要求使用高强度材料，以提高船体的结构强度。

2.2 船舶操纵性设计标准船舶的操纵性能是船舶结构设计中的重要考虑因素之一。

操纵性设计标准规定了船舶的操纵性要求，包括舵轮响应、船舶稳定性等方面的指标。

操纵性设计标准要求船舶具有较好的操纵灵活性和稳定性，以保证船舶在各种操纵条件下的安全性。

2.3 船舶排水和浮力设计标准船舶排水和浮力设计标准规定了船舶在载重条件下的排水量和浮力要求。

这些标准要求船舶具有适当的排水量和浮力，以保证在载货情况下船舶的稳定性和航行能力。

三、船舶结构设计的要点船舶结构设计的要点可以从以下几个方面总结。

《船舶结构设计1》课程设计任务书船舶结构规范设计一、设计目的及意义本课程设计是船舶与海洋工程专业教学中综合性和实践性较强的教学环节，通过本课程设计，使学生了解工程设计的基本内容，同时对船舶规范设计方法及过程有一个清晰的认识，培养和训练学生耐心细致的工作作风，为学生毕业后从事船舶结构设计打下良好的基础。

二、设计原始资料本课程设计共提供三艘船舶的原始资料，各组同学可根据教师要求选择其一作为设计对象。

三艘船舶全部为全焊接钢质船舶，主航行于沿海航区，航速15节。

1．900TEU集装箱船(1)主尺度及主要系数L139.1 mOAL129 mPPB22.6 mD11.8 mC0.6385bC0.6524PC0.9785MC0.8413w（2）肋距-5#-—14# 600mm15#—164# 700mm165#—198# 600mm（3）总布置图及型线图（4）静水弯矩及翘曲应力M=102560 kNm船舶中部某剖面静水弯矩：sMP船舶中部某剖面上最大翘曲应力 =22.5a2．5500 DWT油船(1)主尺度及主要系数L100.11 mOAL94 mPPB18 mD9.6 mC0.803bC0.806PC0.995M（2）肋距-5#-—11# 600mm12#—128# 700mm129#—144# 600mm（3）总布置图及型线图（4）静水弯矩船舶中部某剖面静水弯矩：M=67412 kNms3．4350 DWT油船(1)主尺度及主要系数L99.953 mOAL96 mPPB16 mD7.35 mC0.838bC0.841PC0.996M（2）肋距-5#-—10# 600mm11#—127# 700mm128#—145# 600mm（3）总布置图及型线图（4）静水弯矩M=57178 kNm船舶中部某剖面静水弯矩：s三、设计内容在调研的基础上，根据设计任务书的具体要求，完成×××船结构规范设计工作：（1）确定结构设计原则；（2）×××船中部（货舱区域）结构规范设计：根据《钢质海船入级与建造规范》（2001版）对船中部（货舱区域）主要结构进行具体结构设计；（3）强度校核：根据规范设计的结构尺寸进行总纵强度校核；（4）绘制中横剖面图：根据校核合格后的尺寸用A3图纸绘制中横剖面图（包括强肋位和普通肋位）；（5）绘制基本结构图（局部）：根据校核合格后的尺寸绘制基本结构图（局部）；（6）整理完成结构规范计算书。
