boost升压电路原理Boost升压电路原理。
Boost升压电路是一种常见的电路结构，它可以将输入电压升高到所需的输出电压，通常用于电源管理系统、电动汽车、太阳能电池系统等领域。
Boost升压电路的原理基础是利用电感储能和开关管的导通与截止来实现电压升压。
首先，Boost升压电路的核心元件是电感，它是通过电流在磁场中的变化来储存和释放能量。
当开关管导通时，电感储存能量，此时输入电压施加在电感上，电感两端的电压上升。
当开关管截止时，电感释放能量，输出电压通过二极管输出。
通过周期性地切换开关管的导通与截止，可以实现输入电压到输出电压的升压转换。
其次，Boost升压电路的另一个关键元件是开关管，通常采用MOSFET管或者BJT管。
当开关管导通时，电感储存能量，此时输入电压施加在电感上，电感两端的电压上升；当开关管截止时，电感释放能量，输出电压通过二极管输出。
通过周期性地切换开关管的导通与截止，可以实现输入电压到输出电压的升压转换。
此外，Boost升压电路还需要一个控制电路来调节开关管的工作状态，以保证输出电压稳定。
控制电路通常采用PWM调制技术，通过调节开关管的工作周期和占空比来实现对输出电压的精确控制。
当输出电压偏低时，控制电路会增加开关管的导通时间，以提高输出电压；当输出电压偏高时，控制电路会减小开关管的导通时间，以降低输出电压。
最后，Boost升压电路的稳压性能受到电感、开关管、控制电路等多个因素的影响。
合理选择电感参数、开关管型号、控制电路设计，可以提高Boost升压电路的效率和稳定性。
同时，Boost升压电路在实际应用中还需要考虑输入电压范围、输出电流需求、电磁兼容等因素，以满足不同应用场景的需求。
综上所述，Boost升压电路通过电感储能和开关管的周期性工作来实现输入电压到输出电压的升压转换。
合理设计和选择电感、开关管、控制电路等元件，可以提高Boost升压电路的效率和稳定性，满足不同应用场景的需求。
Boost电路1. 介绍Boost电路，也称为升压电路，是一种用于将直流电压升高的电路。
它可以通过改变输入电压的电压水平来提供更高的输出电压。
Boost电路广泛应用于许多领域，如电源系统、太阳能电池、能量回收系统等。
2. 原理Boost电路是一种开关电源电路，其工作原理基于电感的储能和开关管的开关操作。
Boost电路主要由以下几个组成部分构成：•输入电源：提供初始电压，通常是较低的直流电压。
•开关管：控制电路的开关操作，将输入电源与电感相连接。
•电感：储存电能并输出较高的电压。
•输出电容：用于平滑输出电压脉动。
•负载：连接到输出电压的设备或系统。
Boost电路的工作流程如下：1.开关管导通时，电流从输入电源通过电感流向输出电容。
此时，电感中储存的能量增加。
2.开关管断开时，电感将储存的能量释放到输出电容，并提供增大的输出电压。
输出电容的电压将超过输入电压。
3.重复开关操作，通过周期性的导通和断开，不断提高输出电压。
Boost电路可通过调整开关管的导通时间来控制输出电压的大小。
通常，使用PWM（脉宽调制）技术来实现对开关管的控制和调节。
3. 使用Boost电路的应用Boost电路在许多场景中具有重要的应用。
3.1 电源系统Boost电路常用于电源系统中，用于将电池的低电压提升为供电设备所需的较高电压。
这在许多便携设备、无线通信设备和工业设备中都得到广泛应用。
3.2 太阳能电池太阳能电池都是直流电源，因此需要使用Boost电路来将低电压的太阳能电池输出提升到适合电力系统的电压水平。
3.3 能量回收系统在某些应用中，Boost电路可以实现能量回收。
例如，在电动汽车中，制动操作会产生大量能量，该能量可以通过Boost电路回收并充电到电池中，以提高整个系统的能效。
4. Boost电路的优点与局限性4.1 优点•提供高输出电压：Boost电路可将输入电压升高到较高的电压水平。
•简化设计：Boost电路架构相对简单，使用成本较低。

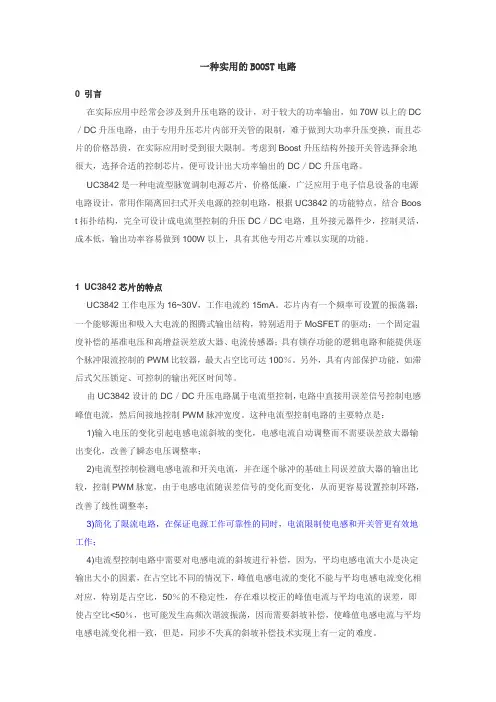

一种实用的BOOST电路0 引言在实际应用中经常会涉及到升压电路的设计，对于较大的功率输出，如70W以上的DC ／DC升压电路，由于专用升压芯片内部开关管的限制，难于做到大功率升压变换，而且芯片的价格昂贵，在实际应用时受到很大限制。
考虑到Boost升压结构外接开关管选择余地很大，选择合适的控制芯片，便可设计出大功率输出的DC／DC升压电路。
UC3842是一种电流型脉宽调制电源芯片，价格低廉，广泛应用于电子信息设备的电源电路设计，常用作隔离回扫式开关电源的控制电路，根据UC3842的功能特点，结合Boos t拓扑结构，完全可设计成电流型控制的升压DC／DC电路，且外接元器件少，控制灵活，成本低，输出功率容易做到100W以上，具有其他专用芯片难以实现的功能。
1 UC3842芯片的特点UC3842工作电压为16~30V，工作电流约15mA。
芯片内有一个频率可设置的振荡器；一个能够源出和吸入大电流的图腾式输出结构，特别适用于MoSFET的驱动；一个固定温度补偿的基准电压和高增益误差放大器、电流传感器；具有锁存功能的逻辑电路和能提供逐个脉冲限流控制的PWM比较器，最大占空比可达100％。
另外，具有内部保护功能，如滞后式欠压锁定、可控制的输出死区时间等。
由UC3842设计的DC／DC升压电路属于电流型控制，电路中直接用误差信号控制电感峰值电流，然后间接地控制PWM脉冲宽度。
这种电流型控制电路的主要特点是：1)输入电压的变化引起电感电流斜坡的变化，电感电流自动调整而不需要误差放大器输出变化，改善了瞬态电压调整率；2)电流型控制检测电感电流和开关电流，并在逐个脉冲的基础上同误差放大器的输出比较，控制PWM脉宽，由于电感电流随误差信号的变化而变化，从而更容易设置控制环路，改善了线性调整率；3)简化了限流电路，在保证电源工作可靠性的同时，电流限制使电感和开关管更有效地工作；4)电流型控制电路中需要对电感电流的斜坡进行补偿，因为，平均电感电流大小是决定输出大小的因素，在占空比不同的情况下，峰值电感电流的变化不能与平均电感电流变化相对应，特别是占空比，50％的不稳定性，存在难以校正的峰值电流与平均电流的误差，即使占空比<50％，也可能发生高频次谐波振荡，因而需要斜坡补偿，使峰值电感电流与平均电感电流变化相一致，但是，同步不失真的斜坡补偿技术实现上有一定的难度。
Boost电路的结构及工作原理_Boost的应用电路Boost电路定义Boost升压电路的英文名称为theboostconverter，或者叫step-upconverter，是一种开关直流升压电路，它能够将直流电变为另一固定电压或可调电压的直流电，也称为直流直流变换器（DC/DCConverter）。
直流直流变换器通过对电力电子器件的通断控制，将直流电压断续地加到负载上，通过改变占空比改变输出电压平均值。
假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，那么电容电压等于输入电压。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许Dy=1的状态下工作。
电感Lf在输入侧，成为升压电感。
Boost电路结构下面以UC3842的Boost电路为例介绍Boost电路的结构。
图中输入电压Vi=16~20V，既供给芯片，又供给升压变换。
开关管以UC3842设定的频率周期开闭，使电感L储存能量并释放能量。
当开关管导通时，电感以Vi/L的速度充电，把能量储存在L中。
当开关截止时，L产生反向感应电压，通过二极管D把储存的电能以（V o-Vi）/L的速度释放到输出电容器C2中。
输出电压由传递的能量多少来控制，而传递能量的多少通过电感电流的峰值来控制。
整个稳压过程由二个闭环来控制，即：闭环1输出电压通过取样后反馈给误差放大器，用于同放大器内部的2.5V基准电压比较后产生误差电压，误差放大器控制由于负载变化造成的输出电压的变化。
闭环2Rs为开关管源极到公共端间的电流检测电阻，开关管导通期间流经电感L的电流在Rs上产生的电压送至PwM比较器同相输入端，与误差电压进行比较后控制调制脉冲的脉宽，从而保持稳定的输出电压。
误差信号实际控制着峰值电感电流。
Boost电路的工作原理Boost电路的工作原理分为充电和放电两个部分来说明。
充电过程。
