导线载流量选型

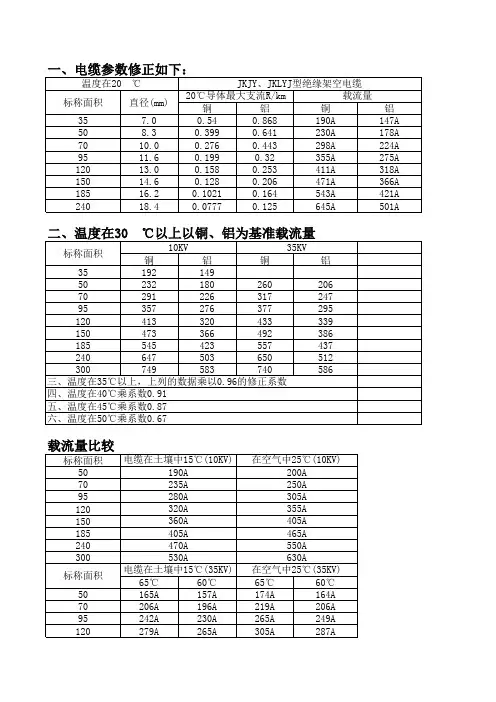

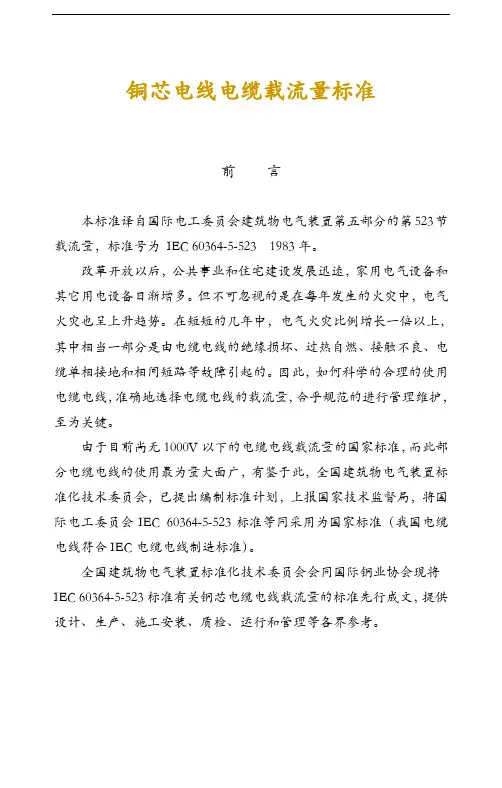

铜芯电线电缆载流量标准前言本标准译自国际电工委员会建筑物电气装置第五部分的第523节载流量，标准号为IEC 60364-5-523 1983年。

改革开放以后，公共事业和住宅建设发展迅速，家用电气设备和其它用电设备日渐增多。

但不可忽视的是在每年发生的火灾中，电气火灾也呈上升趋势。

在短短的几年中，电气火灾比例增长一倍以上，其中相当一部分是由电缆电线的绝缘损坏、过热自燃、接触不良、电缆单相接地和相间短路等故障引起的。

因此，如何科学的合理的使用电缆电线，准确地选择电缆电线的载流量，合乎规范的进行管理维护，至为关键。

由于目前尚无1000V以下的电缆电线载流量的国家标准，而此部分电缆电线的使用最为量大面广，有鉴于此，全国建筑物电气装置标准化技术委员会，已提出编制标准计划，上报国家技术监督局，将国际电工委员会IEC 60364-5-523标准等同采用为国家标准（我国电缆电线符合IEC电缆电线制造标准）。

全国建筑物电气装置标准化技术委员会会同国际铜业协会现将IEC 60364-5-523标准有关铜芯电缆电线载流量的标准先行成文，提供设计、生产、施工安装、质检、运行和管理等各界参考。

国际电工委员会已于95年开始对1983年版载流量标准进行修订，现已进入最后批准阶段。

经过对二者的详细比较，有以下这些情况和变化告知读者：1. 适用的电压范围更改为交流1KV和直流1.5KV。

2. 删除了铜芯1.0mm2和铝芯1.0mm2、1.5mm2的电缆电线载流量。

3. 载流量基本没有变化，个别变化不超过7%。

4. 电缆电线的品种和温升限值没有变化。

5. 增加了土壤热阻率不为2.5K.m/W时的修正系数。

6. 表中的电缆电线敷设方式原用文字说明的部分改为示图。

7. 表52-E4、E5中取消无孔托盘的载流量数据。

8. 对523.5条作了以下修改：(1). 仅仅三相导体有负荷电流且平衡时，4芯、5芯电缆可(2). 当三相负荷不平衡时，中性线电流引起的温升将被相线电流减少的发热所抵消。

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃,长期连续100％负载下的载流量如下：1.5平方毫米-—22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米—-98A二、家用的一般是单相的,其最大能承受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为:P=Pm÷1.3＝4840÷1。

3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3～5A/mm2。

综合上述所说的，现在的电力衰减厉害,加上电力设备的质量中等化，所以安全的电力是每平米6A,电力使用每平米7A ，安全的电力使用每平米应该为6A,如果您需要计算方式应该是1。

5平米×6A=10.5A10。

5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bvV铜导线安全载流量的推荐值1。

5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1。

5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2。

5KW以下的单相设备的。

在作为三相电机的接线电缆不太长（10米内）时可载荷2。

电线电缆线径、载流量如何计算及选型1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了。

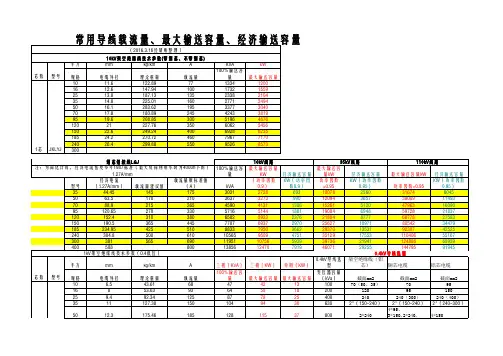

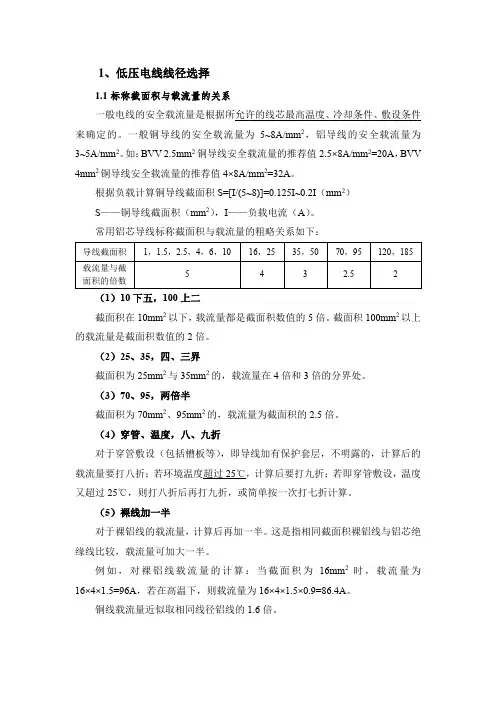

1、低压电线线径选择1.1标称截面积与载流量的关系一般电线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：BVV 2.5mm2铜导线安全载流量的推荐值2.5×8A/mm2=20A，BVV 4mm2铜导线安全载流量的推荐值4×8A/mm2=32A。

根据负载计算铜导线截面积S=[I/(5~8)]=0.125I~0.2I（mm2）S——铜导线截面积（mm2），I——负载电流（A）。

常用铝芯导线标称截面积与载流量的粗略关系如下：（1）10下五，100上二截面积在10mm2以下，载流量都是截面积数值的5倍。

截面积100mm2以上的载流量是截面积数值的2倍。

（2）25、35，四、三界截面积为25mm2与35mm2的，载流量在4倍和3倍的分界处。

（3）70、95，两倍半截面积为70mm2、95mm2的，载流量为截面积的2.5倍。

（4）穿管、温度，八、九折对于穿管敷设（包括槽板等），即导线加有保护套层，不明露的，计算后的载流量要打八折；若环境温度超过25℃，计算后要打九折；若即穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

（5）裸线加一半对于裸铝线的载流量，计算后再加一半。

这是指相同截面积裸铝线与铝芯绝缘线比较，载流量可加大一半。

例如，对裸铝线载流量的计算：当截面积为16mm2时，载流量为16×4×1.5=96A，若在高温下，则载流量为16×4×1.5×0.9=86.4A。

铜线载流量近似取相同线径铝线的1.6倍。

1.2功率计算一般家庭负载分为两种，一种是电阻性负载（仅通过电阻类的元件进行工作的负载，如白炽灯等），一种是电感性负载（如LED灯、空调、电风扇等）。

对于电阻性负载功率的计算公式：P=UI。

对于感性负载的计算公式：P=UIcosφ。

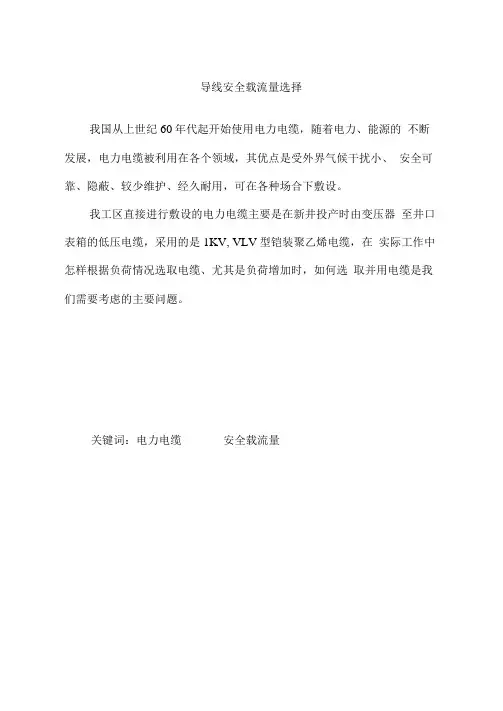

导线安全载流量选择我国从上世纪60年代起开始使用电力电缆，随着电力、能源的不断发展，电力电缆被利用在各个领域，其优点是受外界气候干扰小、安全可靠、隐蔽、较少维护、经久耐用，可在各种场合下敷设。

我工区直接进行敷设的电力电缆主要是在新井投产时由变压器至井口表箱的低压电缆，采用的是1KV, VLV型铠装聚乙烯电缆，在实际工作中怎样根据负荷情况选取电缆、尤其是负荷增加时，如何选取并用电缆是我们需要考虑的主要问题。

关键词：电力电缆安全载流量电力电缆的选择1、电缆选择的一般原则（1）电缆的额定电压等于或大于所在网络的额定电压，电缆的最高工作电压不得超过其额定电压的15%。

（2）除在要移动或振动剧烈的场所采用铜心电缆外，一般情况下采用铝心电缆。

（3）敷设在电缆构筑物内的电缆宜采用裸铠装电缆或铝包裸塑料护套电缆。

（4）直埋电缆采用带护层的铠装电缆或铝包裸塑料护套电缆。

（5）移动机械选用重型橡套电缆。

（6）有腐蚀性的土壤一般不采用直埋，否则应采用特殊的防腐层电缆。

在有腐蚀性介质的场所，应采相应的电缆护套。

（7）垂直或高差较大处敷设电缆，应采用不滴流电缆。

（8）环境温度超过40°C时不宜采用橡皮绝缘电缆。

2、电缆截面的选择计算及校验（1）按电压选择电缆：按照上述的一般原则中的第一条进行选择。

（2）按经济电流密度选择电缆截面：计算方法与导线截面的计算方法一样。

（3）按照线路最大长期负载电流校验电缆截而ux 丄二max式中：I" 电缆的允许负载电流（A）；-电缆中长期通过的最大负载电流（A）o 我们在平时的工作中最长用的就是这种选择方法，通常是先求出线路的工作电流，再按照线路最大的工作电流不应该大于电缆的允许载流量。

电缆允许的长期工作电流见表一。

表一 1 千伏VV29、VLV29、VV30、VLV30、VV50、VLV50、W59、VLV59型铠装聚乙烯电缆安全载流量(A)二、并用电缆的选择我们在实际工作中经常会遇到这种情况，由于负荷的增加，负载电流增大，原有电缆载流量不足，过流运行，为了增加容量，考虑到原有电缆运行正常，要重新敷设电缆施工难度大而且不经济，我们常采用双并、甚至三并的做法。

口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

电线负荷的计算方法电线负荷的计算方法一、常用电线的载流量：一、常用电线的载流量：500V 及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能承受的功率（Pm ）为：以）为：以 1.5平方毫米为例平方毫米为例Pm=电压U ×电流I ＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：为：P=Pm ÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A ，220V 的情况可以长时间承受3723W 的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A ,电力使用每平米7A ，安全的电力使用每平米应该为6A ，如果您需要计算方式应该是，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A ×220W=2310W这就是1.5单轴最大输出功率单轴最大输出功率如：1.5 mm2 bvV 铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A 电流的，可用于三相动力设备额定电压380V 的2.5KW 以下的电机），可用于单相照明等（额定电压220V ）设备，每相能承载2.5KW 以下的单相设备的。

1、看线径速算常用铜铝芯绝缘导线截面积：①、导线截面积判定，先定股数和线径。

②、铜铝导线单股芯，一个多点一平方，不足个半一点五，不足二个二点五，两个多点四平方，不足三个六平方。

③、多股绞线七股绞，再看单股径大小，不足个半十平方，一个半多粗十六，两个多粗二十五，两个半粗三十五。

④、多股导线十九股，须看单股径多粗，一个半是三十五，不足两个是五十，两个多点是七十，两个半粗九十五。

⑤、多股导线三十七，单股线径先估出，两个粗的一百二，两个多的一百五。

2、数根数速判定BXH型橡皮花线截面积：①、花线截面判定法，数数铜线的根数。

②、一十六根零点五，二十四根点七五，③、三十二根一平方，一十九根一点五。

3、绝缘导线载流量速估算：①、绝缘铝线满载流，导线截面乘倍数。

②、二点五下乘以九，往上减一顺号走。

③、三十五乘三点五，双双成组减点五。

④、条件有变打折算，高温九折铜升级。

⑤、穿管根数二三四，八七六折满载流。

4、直埋聚氯乙烯绝缘电力电缆的载流量估算：①、直埋电缆载流量，主芯截面乘倍数。

②、铝芯四平方乘七，往上减一顺号走。

③、二十五乘三点五，三十五乘整数三。

④、五十七十二点五，双双成组减点五。

⑤、铜芯电缆载流量，铝芯载流一点三。

5、铝和铜矩形母线载流量速估算：①、铝排载流量估算，依厚系数来排宽。

②、厚三排宽乘以十，厚四排宽乘十二。

③、以上厚度每增一，系数增值亦为一。

④、母排二三四并列，分别八七六折算。

⑤、高温直流打九折，铜排再乘一点三。

⑥、铝排载流量估算，按厚截面乘系数：⑦、厚四截面积乘三，五六厚乘二点五；⑧、厚八二倍截面积，厚十以上一点八。

6、扁钢母线载流量速估算：①、扁钢母线载流量，厚三截面即载流。

②、厚度四五六及八，截面八七六五折。

③、扁钢直流载流量，截面乘以一点五。

7、油断路器合闸操作电缆缆芯截面积速算：①、电磁操动油开关，合闸电缆选截面：②、线圈电阻除安距，乘四乘九除以百。

8、仪用电压互感器二次回路导线截面速验算：①、仪用电压互感器，三相星接表维接；②、满足规程压降值，验算二次线截面：③、边相电流线长积，再乘系数便晓得。

一般铜导线的安全载流量
一般铜导线的安全载流量取决于导线的截面积、材料、长度、散热条件等因素。

一般来说，导线的安全载流量应该低于其熔断电流，以确保电路的安全运行。

根据国家标准，不同截面积的铜导线的安全载流量范围如下：
1.5mm：12A-16A
2.5mm：16A-20A
4mm：25A-32A
6mm：32A-40A
10mm：50A-63A
16mm：80A-100A
25mm：100A-125A
35mm：125A-160A
50mm：160A-200A
70mm：200A-250A
以上数值仅供参考，具体的安全载流量应根据实际情况进行计算和确认。

在实际安装中，应合理选择导线的截面积，并确保其能够承受电路中的最大电流，以保证电路的安全性和稳定性。

同时，在使用过程中，也应注意导线的散热情况，避免过载和过热等安全问题。
