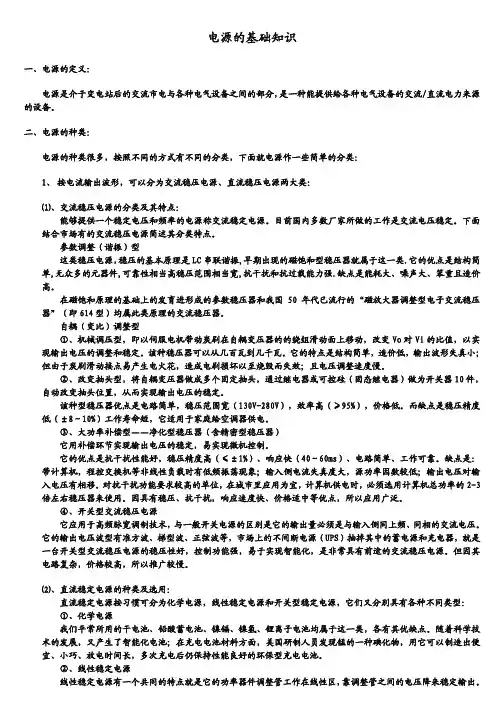

电源基础知识[1]

②、线性稳定电源 线性稳定电源有一个共同的特点就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。
由于调整管静态损耗大，需要安装一个很大的散热器给它散热。而且由于变压器工作在工频（50Hz)上,所以重量 较大。
该类电源优点是稳定性高，纹波小，可靠性高，易做成多路，输出连续可调的成品。缺点是体积大、较笨重、 效率相对较低。这类稳定电源又有很多种，从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压 稳流（双稳）电源。从输出值来看可分定点输出电源、波段开关调整式和电位器连续可调式几种。从输出指示上 可分指针指示型和数字显示式型等等。
⑴、普通电源（AC/DC）：输入非稳定的工频交流电，输出为较低电压的稳定直流电。 ⑵、直流变换器（DC/DC）：输入非稳定的直流电，输出为稳定的更高电压，或者更低电压的直流电。 ⑶、交流逆变器（DC/AC）：输入非稳定的直流电，输出稳定的 220V 工频交流电。此类电源常用在交通工具上， 用来使蓄电池对常规电器设备（电视、录象机等）供电。 ⑷、交流稳压器（AC/AC）：输入非稳定的 220V 工频交流电，输出稳定 220V 工频交流电。 ⑸、组合电源：以上类型电源的组合。比如应急电源 UPS 就是 AC/DC 电源与 DC/AC 电源的组合。 4、按电源主回路的联接方式分类： 无论是什么类型的电源，都是通过某种方式对输出端的电压或者电流进行特定的操作。比如 DC/DC 是对输出电压 的幅度进行调整，其实稳压的过程实质也是调整输出电压值，通过电压反馈的方式调整输出电压，使其稳定在某一个 数值上。而“调整”最终都需要由调整器件来完成。 电源主回路的联接关系，实际上就是：输入端、调整器件、负载（输出端）三者的联接关系。 ⑴、串联式电源：主要特征是调整器件与负载为串联联接，如下图所示。其中，三极管 VT 为调整器件，RL 为负 载。 ⑵、并联式电源：主要特征是调整器件与负载为并联联接，如下图所示。其中，三极管 VT 为调整器件，RL 为负 载，R 为限流电阻。

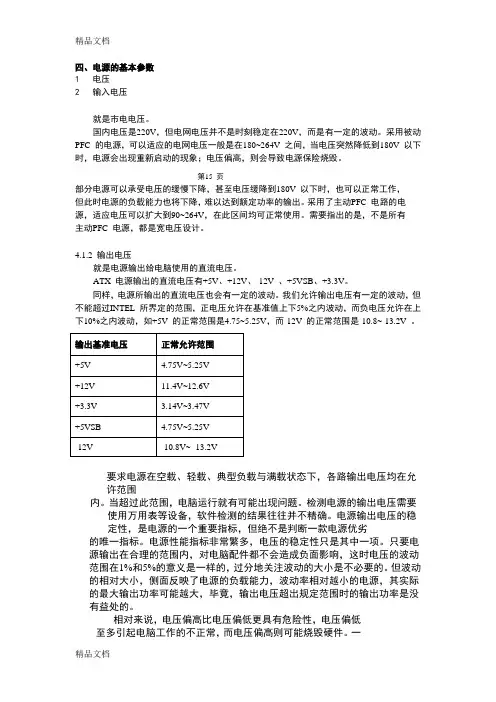

四、电源的基本参数1电压2输入电压就是市电电压。

国内电压是220V，但电网电压并不是时刻稳定在220V，而是有一定的波动。

采用被动PFC 的电源，可以适应的电网电压一般是在180~264V 之间，当电压突然降低到180V 以下时，电源会出现重新启动的现象；电压偏高，则会导致电源保险烧毁。

第15 页部分电源可以承受电压的缓慢下降，甚至电压缓降到180V 以下时，也可以正常工作，但此时电源的负载能力也将下降，难以达到额定功率的输出。

采用了主动PFC 电路的电源，适应电压可以扩大到90~264V，在此区间均可正常使用。

需要指出的是，不是所有主动PFC 电源，都是宽电压设计。

4.1.2 输出电压就是电源输出给电脑使用的直流电压。

ATX 电源输出的直流电压有+5V、+12V、-12V 、+5VSB、+3.3V。

同样，电源所输出的直流电压也会有一定的波动。

我们允许输出电压有一定的波动，但不能超过INTEL 所界定的范围，正电压允许在基准值上下5%之内波动，而负电压允许在上下10%之内波动，如+5V 的正常范围是4.75~5.25V，而-12V 的正常范围是-10.8~-13.2V 。

要求电源在空载、轻载、典型负载与满载状态下，各路输出电压均在允许范围内。

当超过此范围，电脑运行就有可能出现问题。

检测电源的输出电压需要使用万用表等设备，软件检测的结果往往并不精确。

电源输出电压的稳定性，是电源的一个重要指标，但绝不是判断一款电源优劣的唯一指标。

电源性能指标非常繁多，电压的稳定性只是其中一项。

只要电源输出在合理的范围内，对电脑配件都不会造成负面影响，这时电压的波动范围在1%和5%的意义是一样的，过分地关注波动的大小是不必要的。

但波动的相对大小，侧面反映了电源的负载能力，波动率相对越小的电源，其实际的最大输出功率可能越大，毕竟，输出电压超出规定范围时的输出功率是没有益处的。

相对来说，电压偏高比电压偏低更具有危险性，电压偏低至多引起电脑工作的不正常，而电压偏高则可能烧毁硬件。

电源基础知识
电源的主要功能是将哪种形式的能量转换为电能？
A. 化学能
B. 热能
C. 机械能
D. 其他形式的能量（如光能、声能等，但非主要）
在电路中，电源的作用类似于什么？
A. 水泵在供水系统中的作用
B. 电阻器限制电流的作用
C. 电容器储存电荷的作用
D. 开关控制电路的通断作用
直流电源（DC）与交流电源（AC）的主要区别是什么？
A. 直流电源提供的电压方向不变，而交流电源提供的电压方向周期性变化
B. 直流电源提供的电流大小不变，而交流电源提供的电流大小周期性变化
C. 直流电源适用于所有电子设备，而交流电源只适用于部分设备
D. 交流电源比直流电源更安全
下列哪项不是电源的常见类型？
A. 线性电源
B. 开关电源
C. 变压器（直接作为电源类型）
D. 电池
电源的效率是指什么？
A. 电源输出功率与输入功率之比
B. 电源输出电压与输入电压之比
C. 电源输出电流与输入电流之比
D. 电源的工作时间与总时间之比
在选择电源时，下列哪项参数通常不是主要考虑因素？
A. 输出电压和电流
B. 电源的效率
C. 电源的重量和体积（除非特定应用）
D. 电源的制造日期
电源的纹波和噪声主要影响电路的哪个方面？
A. 稳定性
B. 安全性
C. 功耗
D. 电磁兼容性（EMC）
下列关于电源保护的说法中，哪项是不正确的？
A. 过流保护可以防止电源因输出电流过大而损坏
B. 过压保护可以防止电源因输出电压过高而损坏
C. 短路保护可以防止电源因输出端短路而损坏
D. 所有电源都内置了完善的保护功能，无需外部保护电路。

为了兼顾静音和散热，现在都采用了12CM,14CM的大风扇设计，在保证充足出风量 的情况下，降低风扇转速，达到静音的目的。
电源散热差带来的危害： 1.电源性能下降（功率下降） 2.转换效率降低 3.电源寿命锐减 4. 电源出现故障
散热
静音
大风扇 高转换效率
高耐温元件
除了利用加大风扇尺寸提高风量，降低转数这种比较的经济方案之外，还可以通过 其他一些途径打造静音电源，但是成本较高： 1.保证高转换效率。转换效率越高，电源发热量越小，散热压力越小，风扇转数自动降 低，静音随之而来。 2.采用高耐温元件。耐高温元件能忍受高温环境，可以忽视散热要求，刻意降低风扇转 数，达到静音目的。
电压稳定性的问题其实就是交叉负载能力。交叉负载表征的是电源在各种负载配 比下各路电压能否保持稳定的能力(比如：处理器、显卡功耗很高，+12V的负载很大， 此时+12V电压会出现波动(降低)，同时将+5V拉高。)
电压稳定性是电源最重要的品质之一，很多烧毁硬件的事故都是由于电压稳定性 差（电压偏移幅度过大）造成的。
线材指的主要是线号的大小，也就是我们通俗的说法：粗细。线号越小，线材就越
粗，线损越小（电阻越小），在强电流下发热就越小，压降越小。
供电用途 CPU 显卡
AWG 18 18
供电用途 HDD ODD
AWG 20 20
供电用途 软驱 信号线
AWG 22 22
(4)转换效率
当前，只要一提到电源转换效率，大家都会想到80Plus，也正是80Plus概念让更
多的人对电源的转换效率开始重视。
PFC 负载 20% 50% 100%
0.9 at100% 0.9 at50%
80%
82%
