电动开窗器的应用与发展2009/12/23 17:06:59 新闻来源复制网址分享|建筑电动开窗器的发展已有近20多年的历史。
最初电动开窗器仅仅工作于单体窗户的电动开启无任何外接传感器的联动功能。
随着越来越多现代化楼宇的建成，特别是高层、超高层楼宇的建成，对高空窗户的如何自动开启，则使电动开窗器越来越受重视，且有的国家已明文规定高空玻璃幕墙的窗户开启必须使用电动开窗器及相关联动系统。
本文着重讨论单体电动开窗器在开窗应用，以及在智能楼宇联动方面的应用，同时探讨今后的发展方向。
一、电动开窗器的组成电动开窗器(英文Actuator for window或Windows opener)是电气自动化技术发展的产物。
由于它的出现一改以往手动开窗器的工作方式，使开窗变成一件容易的事。
电动开窗器的分类如下：A.按驱动机构分：液压推杆式、链条式、齿条式、蜗杆式B.按工作电压分交流220V/50Hz、直流24V工作无论是何种电动开窗器，一般电动开窗器的组成如下图所示：图中：1、电源AC/DC；2、电动机(MOTOR)；3、执行机构；4、限位开关；5、触头为了有效地控制及改变行程，几乎所有的电动开窗器均加装行程限位微动开关。
另外有的高档电动开窗器在电动机中还加装过热保护及工作信号反馈等附件，且努力使电动开窗器向智能化(Intelligent)方向发展。
二、电动开窗器的一般指标不同类型的电动开窗器由于其工作方式不同，故电气指标不尽相同，但以下指标是必不可少的。
1 驱动力(Thurst/Tractive Force)(含外推力及收缩力)此指标直接与被驱动窗的自重有关，单位一般为牛顿(N)。
以目前掌握的国外资料看，单体式电动开窗器的驱动力最大可达2000N。
2 伸缩行程(Opening/Closing stroke)直接影响窗开启的角度大小3 行程工作速度(Translation Speed)一般以mm/s为单位。
由于要求电动开窗的速度不宜过大，故现有指标均≤40mm/s。
上海撒姆尔（SME）测控制技术有限公司开窗器（又称开窗机）技术---电动开窗器、气动开窗器、手动开窗器建筑开窗器的发展已有近20多年的历史。
最初开窗器仅仅工作于单体窗户开启无任何外接传感器的联动功能。
随着越来越多现代化楼宇的建成，特别是高层、超高层楼宇的建成，对高空窗户的如何自动开启，则使电动开窗器越来越受重视，且有的国家已明文规定高空玻璃幕墙的窗户开启必须使用开窗器及相关联动系统。
一．开窗器（机）概念及分类(一）概念：用于打开和关闭窗户的机器称作为“开窗机”或“开窗器”,国外一般称作“开窗器”，而在国内大都叫作“开窗机”。
1、高位窗户：窗户的安装位置较高或过远，单靠人力触及不到的窗户2、窗户太重，开启或关闭费力，手动开关使用不便3、楼层有消防联动通风要求的消防排烟窗4、有气象开/关窗要求的，如：仓库下雨时需自动关闭的窗户5、对室内有恒温要求的，如：蔬菜或花卉温室的窗户6、对室内温度有要求，温度过高自动开窗，如：通讯机房的窗户7、对室内空气指数要求严格，需及时定时通风换气8、室内需要较合适的亮度，需调节百叶窗角度来实现的9、窗户需要较严格的关闭密封力量,如天窗防雨需要关闭较紧固10、其它特殊场合，如化工，粉尘等工厂车间，需及时通风11、绿色、智能、节能现代高层建筑，如幕墙窗户等12、楼宇自动控制，智能家居控制等（二）、开窗（机）大致分为三大类：1、基于纯电气控制的电动开窗系统；即：电动开窗器2、基于气压传动原理的气动开窗系统；3、手摇形式开窗又称为手动开窗器。
二、电动开窗器的选择（一）电动开窗器的组成电动开窗器(英文Actuator for window或Windows opener)是电气自动化技术发展的产物。
由于它的出现一改以往手动开窗器的工作方式，使开窗变成一件容易的事。
电动开窗器的分类如下：A.按驱动机构分：液压推杆式（目前国内很少用到）、链条式、齿条式、螺杆式B.按工作电压分为交流220V/50Hz、直流24V工作无论是何种电动开窗器，一般电动开窗器的组成：1、电源AC/DC；2、电动机(MOTOR)；3、执行机构；4、限位开关；5、触头为了有效地控制及改变行程，几乎所有的电动开窗器均加装行程限位微动开关。

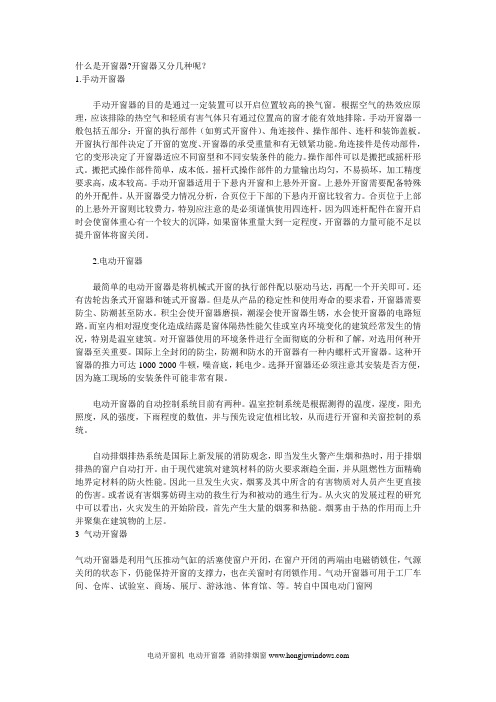

什么是开窗器?开窗器又分几种呢？1.手动开窗器手动开窗器的目的是通过一定装置可以开启位置较高的换气窗。
根据空气的热效应原理，应该排除的热空气和轻质有害气体只有通过位置高的窗才能有效地排除。
手动开窗器一般包括五部分：开窗的执行部件（如剪式开窗件）、角连接件、操作部件、连杆和装饰盖板。
开窗执行部件决定了开窗的宽度、开窗器的承受重量和有无锁紧功能。
角连接件是传动部件，它的变形决定了开窗器适应不同窗型和不同安装条件的能力。
操作部件可以是搬把或摇杆形式。
搬把式操作部件简单，成本低。
摇杆式操作部件的力量输出均匀，不易损坏，加工精度要求高，成本较高。
手动开窗器适用于下悬内开窗和上悬外开窗。
上悬外开窗需要配备特殊的外开配件。
从开窗器受力情况分析，合页位于下部的下悬内开窗比较省力。
合页位于上部的上悬外开窗则比较费力，特别应注意的是必须谨慎使用四连杆，因为四连杆配件在窗开启时会使窗体重心有一个较大的沉降，如果窗体重量大到一定程度，开窗器的力量可能不足以提升窗体将窗关闭。
2.电动开窗器最简单的电动开窗器是将机械式开窗的执行部件配以驱动马达，再配一个开关即可。
还有齿轮齿条式开窗器和链式开窗器。
但是从产品的稳定性和使用寿命的要求看，开窗器需要防尘、防潮甚至防水。
积尘会使开窗器磨损，潮湿会使开窗器生锈，水会使开窗器的电路短路。
而室内相对湿度变化造成结露是窗体隔热性能欠佳或室内环境变化的建筑经常发生的情况，特别是温室建筑。
对开窗器使用的环境条件进行全面彻底的分析和了解，对选用何种开窗器至关重要。

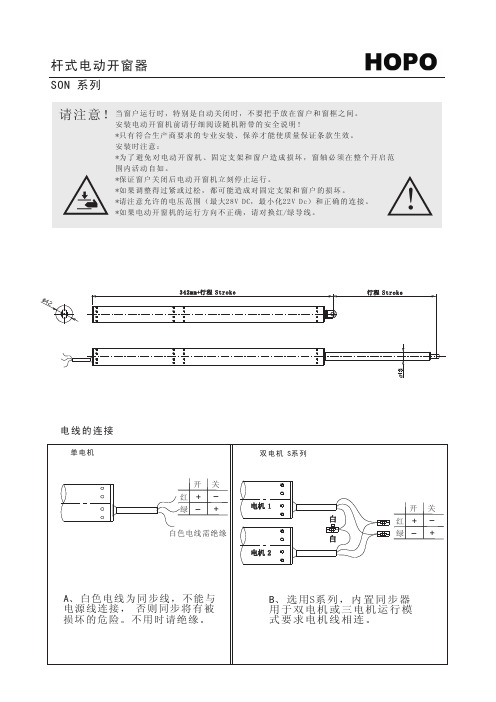

国际上全封闭的防尘，防潮和防水的开窗器有一种内螺杆式开窗器。
这种开窗器的推力可达1000-2000牛顿，噪音底，耗电少。
选择开窗器还必须注意其安装是否方便，因为施工现场的安装条件可能非常有限。
电动开窗器的自动控制系统目前有两种。
温室控制系统是根据测得的温度，湿度，阳光照度，风的强度，下雨程度的数值，并与预先设定值相比较，从而进行开窗和关窗控制的系统。
ԏܞ௩ұގ安装调试说明书根据机械指引条例2006 /42 /E C (annex VI)PL6 S1 24V DC 和 PL10 S1 24V DC 轴式开窗器2PL 䑂㬞㋋⪑㡘➓䓑㯖㘘㭊0807060504030201PL6 S1 24V DC ゝ㭖⤯㭞 PL10 S1 24V DC ゝ㭖⤯㭞 ⥛㠘⢋㣊㯖㘘䇇䇤㒍䈓⼮⪑㩩䐈ソ➓䓑䇇䇤➓䓑⤞䑉 3A : 㦘Ⰹ⪑㩩䐈ソ➓䓑⤞䑉 3B : 㦘Ⰹ⪑㌓䐈ソ➓䓑⤞䑉 4: ➓䓑㋸⼮⥁⢀➓䓑㸜䐤➓䓑⤞䑉 5: ➓䓑䇻⥁⢀ - 装于NSK目录㰖㔵⪫ 适用㦬䊒㈐⼮➓㦌⢋䐟 䊅㠻䇤㵟 ➓㦌㯖㘘更换和处理 责任 质保和售后服务 认证➓䓑⤞䑉 6: ⮈㡙㑍ㅴ安装步骤 7: 开窗器到控制箱电缆安装步骤 8: ➓㦌ネ⥊⼮䊬㾱⥃㬵 故障排除、服务和修理 维保和更换➓䓑⤞䑉 1:䊅䓑ネ⥊➓䓑⤞䑉 2: ➓䓑⭥㻩㉗㳖ミ⼮䓝⡙➓䓑3 - 89 - 101112 - 1314 - 2122 - 2324 - 2627 - 313PL 䑂㬞㋋⪑㡘➓䓑㯖㘘㭊该说明书适用于经过专业培训的人员以及自然排烟通风系统(NRA / SHEV)的运营商，其了解操作模式以及系统所存在的危险。
体质偏弱（包括孩子）、心里或精神有问题以及缺乏经验知识的人群不能使用该设备。
除非有专业人员监督，负责安全或者经过专业人员的培训指导，才能操作此设备。
应该将小孩看护好，以防他们损坏设备。
在没有监督的情况下，小孩不能进行清洁和维护工作。
适用人员!警告014PL 䑂㬞㋋⪑㡘➓䓑㯖㘘㭊前言预期用途应用领域 / 应用范围开窗器用于电动开启和关闭幕墙立面的窗户和天窗。
可使用外置控制箱控制装于窗户上的开窗器。
开窗器的主要任务是着火时排出热烟和燃烧产生的气体，保护人员安全，避免财产损失。
同时，通过合适的外置控制箱控制电动窗，能随时为大楼输送新鲜的空气。
根据机械指引条例2006 / 42 / EG 安装开窗器到可运动窗户上，即组成“电动窗”。
随着现代建筑的发展,高层玻璃幕墙建筑建成和应用对高空玻璃幕墙窗户的自动开启成为新的建筑需求,由此而出现了电动开启装置器,并开始逐渐推广应用。
初期的电动开启装置多用在单个玻璃幕墙窗户的开启上,而现在,已有了多种应用、控制形式,并且,玻璃幕墙窗户电动开启装置已应用在上悬外开窗、上悬内开窗、下悬外开窗、下悬内开窗、采光顶开启天窗等玻璃幕墙窗户。
窗户电动开启装置根据开启原理的不同可以分为链条式电动开窗机，齿条式电动开窗机，螺杆式电动开窗机，推杆式电动开窗机等。
根据玻璃幕墙窗户的类型和开启方式。
选择相应的玻璃幕墙窗户电动开启装置。
①若上悬窗、中悬窗、下悬窗、斜面窗可选择链条式电动开窗机，占用空间小、隐蔽性好。
②若推拉窗可选用齿条式电动开窗机或蜗杆式电动开窗机，这两类开窗机属直线型运动，窗户的关闭密封度较好。
③若天窗可选用齿条式电动开窗机或蜗杆式电动开窗机，这两类开窗机运动时不易弯曲，对风雨雪有较大的承受力，推力可做的比较大。
④若窗户设计的比较重（大于800N）或窗户的宽度超过1.5米，应选用双链式开窗机或正副杆，正正杆齿条式开窗机。
⑤若百叶窗可选用专用的齿条式电动开窗机或蜗杆式电动开窗机。
选定玻璃幕墙窗户电动开启装置类型后，再确定玻璃幕墙窗户电动开启装置的行程和推力及使用电源。
满足玻璃幕墙窗户电动开启装置的需要厂房高窗天窗：选用齿条式或是推杆式电动开窗机，这类方式适于在垂直方向上受力，没有弯曲的可能，对风雨有抗强力，而推力一般做的很大。
推拉窗：也要选用齿条式或是推杆式电动开窗机，这类方式也适于在直线运行，在关闭窗时、窗扇的关闭密封度好。
百叶窗：那要选用小型齿条式的或推杆式电动开窗机。
上/下/悬窗：要用链式的，齿条和推杆式也可以，但齿条的推拉力最大。
设计的窗户过重：在开/关窗时，推/拉窗费力（超过600N）或窗户过宽（超过1.5米）,那将考虑要用联动开窗器了，双联动有齿条主副臂和双链式两种，就是一台机器主副臂和双链条来推拉同一个窗户，如大型幕墙窗户。
电动开窗器➢开窗器应为电动螺杆式驱动器. 行程不低于750MM。
➢开窗器的工作电压为24VDC.➢开窗器内部应有过载保护功能, 防止因负载过大而损坏驱动器.➢适用环境为-20至700C➢开窗器防护等级应为IP65➢开窗器开启力量不小于750N➢开窗器安装配件与开窗器连接的位置应在开窗器总长度范围内任意可调. 投标时应提供开窗器和安装配件的样品1套.➢开窗器生产厂应提供开窗器安装图和控制箱原理图。
➢开窗器的最低开启次数可参照德国工业标准DIN18232第3部分《排烟排热设备的检测》中第3.3款功能检测的规定：”应使用生产厂家提供的电源手动操作开启50次, 由此确定开窗器的功能可靠性。
如果开窗器除用于排烟排热目的还要进行日常换气，则要进行开启和关闭20,000次的功能检测.”➢提供国际权威机构出具的产品质量证书。
➢具备过载保护功能。
控制箱➢控制箱的输入电压应为230VAC 50HZ。
➢控制箱防护等级不小于IP54.➢控制箱最大输出不超过32A。
➢输入电源应有保险管保护，变压器次级和开窗器供电电源也应有相应的保护。
➢控制箱与开窗器的连接应有监视电路，当开窗器连线断路时，控制箱应提供故障显示。
➢控制箱应可以连接换气开关，可以根据日常换气需要开窗或关窗。
➢控制箱应可以连接风雨传感器，在日常换气状态下遇建筑体外风力过大或有雨时，自动将窗户关闭，但如遇紧急状态，控制箱仍必须将窗户打开。
➢控制箱应有内部的自我监控功能和状态显示，表明系统“正常”，“断电”，或“故障”等状态。
➢与控制箱连接的紧急按钮应可以在紧急状态下将窗户打开，并在紧急状态消失后将窗户关闭，使系统恢复正常状态。
➢紧急按钮应有“系统正常”，“开窗”，“故障”和“报警”的显示。
➢控制箱应具备与消防中心的联系功能，可以通过消防中心开窗或关窗，并将系统状态（如报警，开窗，故障）通知消防中心。
➢控制箱应有内置式自动充电备用电源系统。
建筑物内电源断路后72小时内，仍保证在出现紧急情况时可以将窗户打开。
电动开窗机说明书一、接线端子的连接：1：电源接入端口“230Vac”2：电机接入端口“Motor”，其中“COM”接电机共线（蓝色），“↓”“↑”接电机上行、下行线（黑色、棕色）。
3：风传感器的输入“W”4：T1 单个向上移动按钮的输入5：共享接地信号输入6：T2单个向下移动按钮的输入7：T3全部向上移动按钮的输入8：共享接地信号输入9：T4 全部向下移动按钮的输入10：天线（地）的输入11：天线（火）的输入二、初始运行状态设备可以使用T1（上）和T2(下)的局部控制按钮，以及T3(上)和T4（下）的整体控制按钮，并可以和1个或多个射频遥控配合。
在默认的出厂设置时，没有任何的遥控器的编码被储存。
三、操作方法：T1-T2局部控制按钮的操作：以下类型的操作是通过连接局部控制按钮（常开）来激活的低电压的输入T1-T2:T1控制向上移动直到电机运行时间停止，T2控制向下移动。
如果在电机运行时间停止前，有一个朝相同方向运行的命令发出，电机将会停止运行。
如果在电机运行时间停止前，有一个朝相反方向运行的命令发出，控制板将会命令电机转换运行的方向。
T3-T4整体控制按钮操作：以下类型的操作是通过连接整体控制按钮（常开）来激活的低电压的输入T3-T4:T3控制向上移动知道电机运行时间停止，T4控制向下运行。
如果在电机运行时间停止前，有一个朝相同方向运行的命令发出，控制板将会忽略这个命令，继续运行。
如果在电机运行时间停止前，有一个朝相反方向的命令发出，控制板将会命令电机转换运行的方向。
使用不同型号遥控器的操作方法：不同型号的遥控器应该按如下的方法学码：1个按键的遥控学1个码，一步步的循环操作（上-停-下）；2个按键的遥控学2个分开的码，一个控制向上，另外一个控制向下。
使用1个按键遥控的方法：第一次按遥控，百叶窗会向上开始运动，直到电机运行时间停止。
第二次按遥控，百叶窗向下开始运动。
如果按键在电机停止运转之前再次被按下，电机将会停止运转。
