钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表，以及钢构件组装工程检验批质量验收记录表。
其中，钢结构天桥和吊车梁（桁架）是本文中需要进行验收的两个部位。
钢结构零部件加工工程检验批质量验收记录表中，需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。
具体的验收标准和规定在表格中有详细说明。
钢构件组装工程检验批质量验收记录表中，需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。
同样，具体的验收标准和规定在表格中有详细说明。
在进行验收时，需要由专业工长（施工员）进行检查评定，并由施工单位进行检查评定记录。
如果符合验收标准和规定，则为合格，否则为不合格。
最后，本文提供了监理（建设）单位验收结论的空白表格，需要由专业监理工程师进行填写，并由建设单位项目专业技术负责人进行签字确认。
总之，本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格，有助于确保工程质量的合格性。
项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》（GB-2001）。
其中，多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理（建设）单位验收记录通过率应达标。
经检查，主控项目符合要求，一般项目抽样检查均符合设计及规范要求。
针对涂料性能第4.9.1条，涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收，施工单位检查评定记录应符合设计标准要求。
经检验，涂层符合要求，无结皮、结块、误涂、漏涂，标志清晰。
施工班组长表示主控项目检验合格，一般项目抽样检验符合设计及规范要求。
针对钢结构防火涂料涂装工程的验收，施工单位检查评定记录应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。
涂层表面质量的验收应符合第14.3.6条。
钢结构工程检验批质量验收记录表
施工测量放线报验单工程名称：贡山县丹当公园修复（二期）工程
土方开挖工程检验批质量验收记录表TJ4.1.1
钢结构零件及部件加工工程检验批质量验收记录
GB50202-2001
钢结构零件及部件加工工程检验批质量验收记录
GB 50205-2001
钢结构防火涂料涂装工程检验批质量验收记录
钢结构制作(安装)焊接检验批质量验收记录
钢构件(钢梯、平台及栏杆)安装检验批质量验收记录表
T
防腐涂料涂装检验批质量验收记录表
技术交底记录GJ1.4
注：本记录一式两份，一份交接受交底人，一份存档。
结构工程质量控制资料核查表GJ1.7
钢结构工程观感质量检查记录GJ1.9
焊缝检查记录GJ2.3.1（通用表）（强制性条文检查通用表）。
钢结构工程有关安全及功能的检验和见证检测项目钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目按下表规定进行。
钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目项次项目抽检数量及检验方法合格质量标准备注见证取样送样试验项目符合设计要求和见规范第 4.2.2、4.3.2、（1）钢材及焊接材料复4.4.2、4.4.3、6.3.1、12.3.3 国家现行有关产验条规定品标准的规定1 （2）高强度螺栓预拉力、扭矩系数复验（3）摩擦面抗滑移系数复验（4）网架节点承载力试验焊缝质量：一、二级焊缝按焊缝处规范第 5.2.4 、（1）内部缺陷数随机抽检3%，且不应5.2.6、5.2.8、5.2.92(2) 外观缺陷(3) 焊缝尺寸少于 3 处；检验采用超声波或射线探伤及本规条规定范第 5.2.6、5.2.8、5.2.9条方法。
高强度螺栓施工质量按节点数随机抽验3%，规范第 6.3.2 、3（1）终拧扭矩（2）梅花头检查且不应少于 3 个节点，检验按本规范第 6.3.2、6.3.3、6.3.8 条的规定（3）网架螺栓球节点6.3.6、6.3.8 条方法执行柱脚及网架支座按柱脚及网架支座数随符合设计要求和4（1）锚栓紧固（2）垫板、垫块机抽检10%，且不应少于3 个；采用观察和尺规范的规定（3）二次灌浆量等方法进行检验主要构件变形除网架结构外，其他按规范第10.3.3 、（1）钢屋（托）架、桁架构件数随机抽检3%，且11.3.2 、11.3.4 、5钢梁、吊车梁等垂直度和侧向弯曲不应少于 3 个；检验方法按本规范第10.3.3、12.3.4 条的规范（2）钢柱垂直度11.3.2 、11.3.4 、12.3.4（3）网架结构挠度条执行主体结构尺寸见规范第10.3.4、11.3.5 规范第10.3.4 、注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》1钢结构工程有关观感质量检查项目钢结构部分（子分部）工程观感质量检查项目按以下表规定进行钢结构分部（子分部）工程观感质量检查项目项次项目抽检数量合格质量标准备注1 普通涂层表面随机抽查 3 个轴线结构构件规范第14.2.3 条的要求2 防火涂层表面随机抽查3 个轴线结构构件随机抽查个轴3规范第14.3.4、14.3.5、14.3.6 条的要求3 压型金属板表面规范第13.3.4 条的要求线间压型金属板表面4 钢平台、钢梯、钢栏杆随机抽查10% 连接牢固，无明显外观缺陷注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》钢结构分项工程检验批验收质量验收记录表钢结构（钢构件焊接）分项工程检验批质量验收应按下表进行记录。
钢结构（钢构件焊接）分项工程检验批验收记录附表附表-01普通紧固件连接)分项工程检验批验收记录附表钢结构(高强度螺栓连接附表-02钢结构(零件及部件加工)分项工程检验批验收记录附表（一）附表-03钢结构（零件及部件加工）分项工程检验批验收记录附表(二）附表-04钢结构(零件及部件加工）分项工程检验批验收记录附表（二）附表-05附表—06附表—07钢结构（构件组装）分项工程检验批验收记录附表（三）附表-08钢结构（构件组装）分项工程检验批验收记录附表（四)附表-09钢结构（构件组装）分项工程检验批验收记录附表(五)附表-10钢结构（构件组装）分项工程检验批验收记录附表(六）附表—11钢结构（构件组装）分项工程检验批验收记录附表（七）附表-12钢结构（预拼装)分项工程检验批质量验收记录附表附表-13附表—14附表-15钢结构（单层构件安装）分项工程检验批质量验收记录附表（三）附表—16附表—17附表-18钢结构（多层及高层结构安装）分项工程检验批质量验收记录附表(一)附表—19钢结构（多层及高层结构安装）分项工程检验批质量验收记录附表（二）附表—20钢结构(多层及高层结构安装）分项工程检验批质量验收记录附表（三）附表-21钢结构(多层及高层构件安装）分项工程检验批质量验收记录附表（四）附表—22钢结构（网架结构安装）分项工程检验批质量验收记录附表—23钢结构（压型金属板)分项工程检验批质量验收记录附表—24防腐涂料涂装）分项工程检验批质量验收记录钢结构（防火涂料涂装附表—25钢结构（钢构件焊接)分项工程检验批质量验收记录钢结构（普通紧固件连接）分项工程检验批质量验收记录钢结构(高强度螺栓连接）分项工程检验批质量验收记录钢结构(焊钉焊接)分项工程检验批质量验收记录钢结构（防火涂料涂装）分项工程检验批质量验收记录钢结构（多层及高层结构安装)分项工程检验批质量验收记录钢结构（单层结构安装)分项工程检验批质量验收记录钢结构（零件及部件加工)分项工程检验批质量验收记录钢结构（构件组装）分项工程检验批质量验收记录钢结构（预拼装）分项工程检验批质量验收记录。
附录J 钢结构分项工程检验批质
量验收记录表
欧阳光明（2021.03.07）
J.0.1钢结构（钢构件焊接）分项工程检验批质量验收记录
J.0.2钢结构(焊钉焊接)分项工程检验批质量验收记录
J.0.3钢结构(普通紧固件连接)分项工程检验批质量验收记录
J.0.4钢结构(高强度螺栓连接)分项工程检验批质量验收记录
J.0.5钢结构（零件及部部件加工）分项工程检验批质量验收记录
J.0.6钢结构（构件组装）分项工程检验批质量验收记录
J.0.7钢结构（预拼装）分项工程检验批质量验收记录
J.0.8钢结构（单层结构安装）分项工程检验批质量验收记录
表J.0.9钢结构（多层结构安装）分项工程检验批质量验收记录
J.0.10钢结构（网架结构安装）分项工程检验批质量验收记录

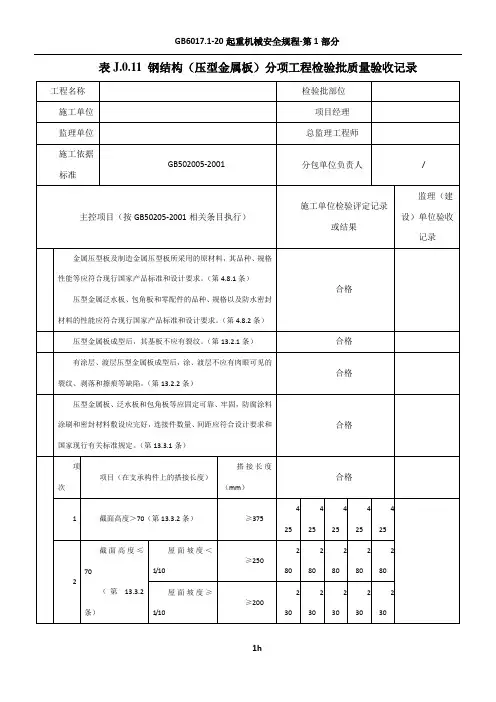

J.0.11钢结构（压型金属板）分项工程检验批质量验收记录
J.0.12钢结构（防腐涂料涂装）分项工程检验批质量验收记录
J.0.13钢结构（防火涂料涂装）分项工程检验批质量验收记录。
钢梁防腐涂料涂装工程检验批质量验收记录表一、前置准备1.检验批号：___；2.工程名称：___；3.参建单位：___；4.工程地址：___；5.检验日期：___。
二、验收项目序号验收项目检验结果1 涂层厚度2 粘结强度3 漏涂、漏刷4 空鼓、鱼眼5 涂层外观6 包装、标志三、检查内容1.涂层厚度1.涂层厚度应符合设计要求，单点测量应符合下列规定：–底涂和中涂：应大于70μm；–面涂：应大于50μm。
2.涂层厚度检测应有随机检测和全检两种方法，测试点应均匀分布在各个表面上，不得与其它检测重复。
2.粘结强度1.测试应采用电子万用表或拉力试验机。
其测定标准应符合国家建筑用防腐涂料抗剥离强度的测定方法；2.取样不应少于3处，且应分布在无表面损伤的地方。
3.漏涂、漏刷1.对钢梁涂装表面进行目测检查，如发现漏涂、漏刷等问题，应记录并评估其对防腐涂层的影响；2.面涂和中涂不得漏涂、漏刷，底涂不得有漏刷。
4.空鼓、鱼眼1.空鼓是指表面涂层与基材脱离，不得超过1%。
鱼眼是表面光滑度不良的现象，不得同一平方米内出现超过3个；2.进行目测检查，如发现该问题，则进行记录并评估其对防腐涂层的影响。
5.涂层外观1.涂层应符合设计要求，涂层表面应平整，色泽一致性好，无垂坠、破损和脱落等现象；2.进行目测检查，如发现该问题，则进行记录并评估其对防腐涂层的影响。
6.包装、标志1.检查涂料的包装是否规范，是否被污染；2.检查涂料的标志是否正确。
四、判定内容验收结果应符合下列规定：1.涂层厚度：检查结果符合下列规范为合格：–底涂和中涂：≥70μm；–面涂：≥50μm。
2.粘结强度：检测结果符合规范为合格；3.漏涂、漏刷、空鼓、鱼眼：在不影响基材防腐性能的情况下，如数量或大小不超过规定的范围，则判定为合格；4.外观：涂层的颜色、亮度、均匀度等符合设计要求，且无垂坠、破损和脱落等现象为合格；5.包装、标志：符合规定为合格。
五、验收记录检验合格后应当记录下列内容：1.检查日期；2.检验项目和标准；3.检验结果及判定依据；4.质量分析、问题记录及处理结果。
钢结构(普通紧固件连接)分项工程检验批质量验收记录一、检验项目序号检验项目检验标准验收标准1 钢结构件尺寸工程图纸公差控制在设计要求范围内2 焊缝外观质量JB/T7940-1999 表面平整、无裂纹、夹渣、气孔等质量缺陷3 紧固件连接GB/T3098.1-2000无松动、脱落、锈蚀等情况4 钢结构件防腐处理GB/T8923-1988 涂层平整、无缺陷、质量达到设计要求二、检验部位本次检验的钢结构(普通紧固件连接)分项工程主要包括以下部位：1.支架梁2.制板支架3.地板支架4.屋面支架三、检验方法本次钢结构(普通紧固件连接)分项工程检查根据相应的验收标准要求执行，主要检查项包括钢结构件尺寸、表面质量、螺栓紧固是否达到要求、涂层表面质量及防腐处理质量等。
检验时采用目测和测量两种方式进行，对表面质量、螺栓紧固等点位进行逐一检查，夹具锤等工具使用要求检验人员熟练操作。
四、检验结果序号检验项目检验标准实测值验收标准1 钢结构件尺寸工程图纸长度误差：±5mm 公差控制在设计要求范围内合格2 焊缝外观质量JB/T7940-1999表面平整、无裂纹、夹渣、气孔等质量缺陷无缺陷合格3 紧固件连接GB/T3098.1-2000无松动、脱落、锈蚀等情况所有紧固件连接良好合格4 钢结构件防腐处理GB/T8923-1988涂层平整、无缺陷、质量达到设计要求涂层表面平整、无划痕、起皮等合格五、检验经检验，本次钢结构(普通紧固件连接)分项工程检验合格，符合设计规范、施工标准及相关要求。
同时，建议提高施工过程中的品质管理及工艺水平，切实做好钢结构分项工程的施工质量控制和管理工作，确保施工过程中的安全和质量，保证工程的长期稳定运行。
附录J 钢结构分项工程检验批质量验收记录表之
欧侯瑞魂创作
J.0.1钢结构（钢构件焊接）分项工程检验批质量验收记录
J.0.2钢结构(焊钉焊接)分项工程检验批质量验收记录
J.0.3钢结构(普通紧固件连接)分项工程检验批质量验收记录
J.0.4钢结构(高强度螺栓连接)分项工程检验批质量验收记录
J.0.5钢结构（零件及部部件加工）分项工程检验批质量验收记
录
J.0.6钢结构（构件组装）分项工程检验批质量验收记录
J.0.7钢结构（预拼装）分项工程检验批质量验收记录
J.0.8钢结构（单层结构装置）分项工程检验批质量验收记录
表J.0.9钢结构（多层结构装置）分项工程检验批质量验收记录
J.0.10钢结构（网架结构装置）分项工程检验批质量验收记录
J.0.11钢结构（压型金属板）分项工程检验批质量验收记录
J.0.12钢结构（防腐涂料涂装）分项工程检验批质量验收记录
J.0.13钢结构（防火涂料涂装）分项工程检验批质量验收记录。
钢结构工程有关安全及功能的检验和见证检测项目钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目按下表规定进行。
钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目注:以上所指规范皆为GB502０5-－２００1 《钢结构工程施工质量验收规范》钢结构工程有关观感质量检查项目钢结构部分(子分部)工程观感质量检查项目按以下表规定进行注：以上所指规范皆为GＢ５0205-—2001 《钢结构工程施工质量验收规范》钢结构分项工程检验批验收质量验收记录表钢结构（钢构件焊接)分项工程检验批质量验收应按下表进行记录。
注:以上所指规范皆为GB5０２05——2001《钢结构工程施工质量验收规范》钢结构(焊钉焊接)分项工程检验批质量验收应按下表进行记录钢结构(焊钉焊接）分项工程检验批质量验收记录注:以上所指规范皆为GＢ５０205－-20０1 《钢结构工程施工质量验收规范》钢结构（普通紧固件连接)分项工程检验批质量验收应按下表进行记录。
钢结构(普通紧固件连接）分项工程检验批质量验收记录注：以上所指规范皆为ＧB5020５—-2０01 《钢结构工程施工质量验收规范》钢结构(构件组装）分项工程检验批质量验收应按表进行记录。
注：以上所指规范皆为GＢ50２05——2０01 《钢结构工程施工质量验收规范》钢结构(预拼装）分项工程检验批质量验收应按下表进行记录。
注:以上所指规范皆为GB5020５——2０01 《钢结构工程施工质量验收规范》钢结构(单层结构安装）分项工程检验批质量验收应按下表进行记录。
注:以上所指规范皆为GＢ50205－-2０01 《钢结构工程施工质量验收规范》钢结构(多层及高层结构安装)分项工程检验批质量验收应按下表进行记录。
钢结构(网架结构安装)分项工程检验批质量验收应按下表进行记录．钢结构（压型金属板）分项工程检验批质量验收应按下表进行记录。
注:以上所指规范皆为GB５０20５——2001《钢结构工程施工质量验收规范》钢结构（防腐涂料涂装）分项工程检验批质量验收应按下表进行记录。
钢结构防火涂料涂层质量检查记录日期：xxxx年xx月xx日地点：xxxx项目一、前期准备工作1.将施工地点进行清理，确保无杂物及灰尘。
二、施工环境检查1.检查施工场地的温度和湿度，确保符合涂料施工要求。
2.检查场地通风情况，确保施工过程中有良好的通风。
三、涂料质量检查1.检查涂料容器是否密封完好，无任何破损或渗漏现象。
2.应根据涂料的类型、规格、颜色等与设计文件要求一致。
3.检查涂料的生产日期和保质期，确保在有效期内。
4.根据涂料的技术参数，检查涂料的PH值、固含率、密度等，确保符合要求。
四、涂装准备检查1.检查钢结构表面是否平整、干燥、清洁，并去除锈蚀、油污等异物。
2.检查涂装前是否进行了防腐处理，如除锈、除油等。
五、施工过程质量检查1.涂料搅拌：检查涂料在使用前是否进行了充分的搅拌，确保均匀混合。
2.涂料施工：检查施工人员的操作技术，确保涂料均匀、厚度一致，无滴漏、起泡、积聚等现象。
3.涂料干燥：根据涂料的干燥时间要求，检查涂料经过了充分的干燥时间。
六、涂装成品质量检查1.涂料厚度：使用涂料测厚仪检测涂层厚度，确保符合设计要求。
2.涂装表面质量：用肉眼检查涂层表面是否平整、光滑，无明显色差、气泡、麻点、破裂等缺陷。
七、检测记录1.记录涂料的品名、生产批号、规格、施工日期等基本信息。
2.记录施工人员的姓名、资质等相关信息。
3.填写涂料质量和施工过程的检查结果，将不符合的情况进行记录，包括问题描述、问题原因、整改措施等。
4.根据检测结果，对涂料质量和施工过程进行评估，得出合格或不合格的结论。
八、不合格处理1.对于发现的不合格情况，及时采取整改措施，并记录整改过程。
2.对整改后的涂料质量和施工过程进行重新检测，确保合格。
以上是钢结构防火涂料涂层质量检查记录的一般内容，具体可根据现场情况和要求进行调整。
通过严格的质量检查，确保防火涂料施工质量符合要求，提高钢结构的防火性能和安全性。
钢结构分部工程质量验收记录一、工程概况：本次钢结构分部工程质量验收记录针对项目的建筑进行，该建筑总建筑面积为XXX平方米，地上几层，地下几层，使用功能为XXX。
二、工程概述：根据设计和施工图纸要求，该建筑的钢结构分部工程包括柱、梁、桁架等构件的制作、安装及连接等工作。
本次验收范围包括钢结构制作和安装质量的检验，以确保工程质量符合设计和施工要求。
三、质量验收内容：1.钢材材料验收：（1）钢材材料的供应商、牌号，符合设计和规范要求。
（2）验收厚度、尺寸等技术要求是否满足。
（3）对每批次钢材进行取样并进行力学性能试验。
（4）检查钢材的防腐处理是否符合要求。
2.钢结构零部件的制作：（1）对钢材进行切割、钻孔、焊接等工艺进行检查，是否符合设计要求。
（2）检查焊缝及焊接质量，是否达到设计要求。
（3）检查零部件尺寸精度、表面质量和防腐处理。
3.钢结构的安装：（1）检查基础是否满足要求，是否能承受钢结构的重量。
（2）检查组装工艺、方法是否正确，是否满足设计要求。
（3）钢结构的安装顺序、精度以及连接方式是否符合设计要求。
（4）检查钢结构与其他建筑构件的协调性和相互作用。
4.其他要求：（1）钢结构验收期间，必要的安全措施是否落实，施工安全是否合格。
（2）对于发现的质量问题，要及时记录并通知施工方进行整改。
（3）验收过程中，必要的技术交底是否进行。
四、质量验收结果：经过验收，本次钢结构分部工程质量达到设计和施工要求，并顺利通过本次验收。
五、存在问题及处理措施：在钢结构分部工程的质量验收过程中，发现以下问题：1.构件的焊缝强度未达到设计要求。
处理措施：通知施工方进行焊缝增强处理，并重新进行验收。
2.构件的尺寸精度偏差较大。
处理措施：对问题构件进行整改，并重新进行尺寸检验。
3.部分钢结构与其他建筑构件的配合不紧密。
处理措施：通知施工方密切配合，进行协调处理。
六、质量整改情况：经过施工方的整改措施，对存在的质量问题进行了处理，并重新进行了质量验收。
钢结构工程概况 GJ1.1日期：建设单位深圳市迈超商业运营有限责任公司工程名称深圳市地铁华新站时尚MeGo商业A、B区工程――钢结构工程地址深圳市地铁华新站建筑面积430.64m2结构层次三类钢结构名称（钢结构加层平台工程量）A区219.3m2B区240.9m2总包单位深圳市迈超商业运营有限责任公司项目经理联系电话监理单位总监理工程师联系电话建筑设计单位项目负责人联系电话钢结构设计单位长宇（珠海）国际建筑设计有限公司设计资质甲级证书号码A144019055钢结构设计人员范正执业资格等级一级证号4401905-s004联系电话钢结构施工单位资质等级证书号码分包项目经理资格等级证号联系电话开工日期2016年9月10日竣工日期2016年11月15 附注：复核人：填表人：图纸会审、设计变更、洽商记录 GJ1.2.1工程名称深圳市地铁华新站时尚MeGo商业A、B区工程――钢结构日期2016.9.15日内容：1，公司召开项目图纸会审会议，对现场状态，设计荷载要求等进行了必要的认证。
2，对材料型号、规格、数量、材质及质量等级进行详细的分析。
3，落实具体的实施人及其责任。
4，与甲方现场工程师的对接等。
5，材料进场运输线路与安全事项。
6，质量控制落实。
7，三清退场及注意事项等。
8，施工过程中没有设计变更严格按照设计图纸进行了施工。
施工单位项目经理：专职质检员：技术负责人：建设监理单位总监理工程师：设计单位项目负责人：注：内容填不下者可另加附件，临时变更记录附后。
施工组织设计、施工方案及审批 GJ1.3日期年月日工程名称深圳市地铁华新站时尚MeGo商业A、B区工程――钢结构现报上下表中的技术管理文件，请予以审批类别编制人册数页数施工组织设计施工方案内容附后申报简述：申报部门（分包单位）申报人：审核意见：有无附页总承包单位名称：审核人：审核日期：年月日审批意见：审批结论：同意修改后报重新编制审批部门（单位）：审核人：审核日期：年月日注：附施工组织设计、施工方案。
钢结构油漆分项工程质量验收记录表工程名称江苏结构类型部位
项目技术施工单位项目经理
负责人
分包单位
分包单位分包项目
负责人经理
项目质量情况
1油漆、稀释剂和固化剂等种类及质量必须符合设计要求
保
证
项经酸洗和喷丸（砂）工艺处理的钢材表面必须露出金属光泽；
目 2 机械除锈的钢材表面严禁有锈皮，涂漆基层必须无焊渣、焊疤、
灰尘、油污和水等杂质
3严禁误涂、漏涂、脱皮和反锈
质量情况
基项目等级本
12345678910
项
目
1油漆外观
要求厚度允许偏差实测偏差值（ mm）
允项目
（μ m）（μ m）
许12345678910偏
差
项
目 1干漆膜总厚度125－25
保证项目
检
查
基本项目检查项，其中优良项，优良率﹪
结
果
允许偏差项目实测项，其中合格项，合格率﹪
检验查收
结
专业技术负责人结
监理工程师
论论
年月日年月日注：干漆膜厚度设计另有要求时，应以设计为准。
