arduino 用proteus仿真基础知识和实例-回复Arduino用Proteus仿真基础知识和实例Arduino是一款非常流行的开源电子原型平台，而Proteus则是一款功能强大的电子电路仿真软件。
结合二者可以实现Arduino电路的仿真和调试，为电路设计师和Arduino爱好者提供了极大的便利。
本文将一步一步详细介绍Arduino用Proteus仿真的基础知识和实例。
第一部分：Proteus仿真基础知识在开始之前，我们需要了解一些Proteus仿真的基础知识。
1. Proteus简介：Proteus是一款由Labcenter Electronics公司开发的集电子电路设计、仿真、PCB设计于一体的综合性软件。
2. Proteus版本：Proteus有两个主要版本，分别是Professional和Lite。
Professional版拥有更多高级功能，而Lite版则相对简化但仍然可以满足一般需求。
3. 库文件：Proteus中包含了大量的元件库，我们可以在其中找到Arduino相关的元件以进行仿真。
4. Arduino模拟器：Proteus还提供了一个Arduino模拟器，可以模拟运行Arduino代码，观察器件的实际工作效果。
了解这些基本概念后，我们可以开始进行Arduino在Proteus中的仿真实例。
第二部分：Arduino在Proteus中的仿真实例在这里，我们将以一个简单的LED闪烁的例子来介绍Arduino在Proteus 中的仿真。
实例一：LED闪烁材料准备：- Arduino开发板- 220欧姆电阻- 5mm LED- 连接线步骤一：绘制电路图1. 打开Proteus，选择Arduino UNO开发板并放置到绘图区域。
2. 从库文件中选择一个LED并放置到UNO开发板上。
再选择一个220欧姆电阻并将其连接到LED的长脚上，另一端连接到UNO开发板上的GND端口。
3. 连接UNO开发板的数字引脚13与LED的短脚。

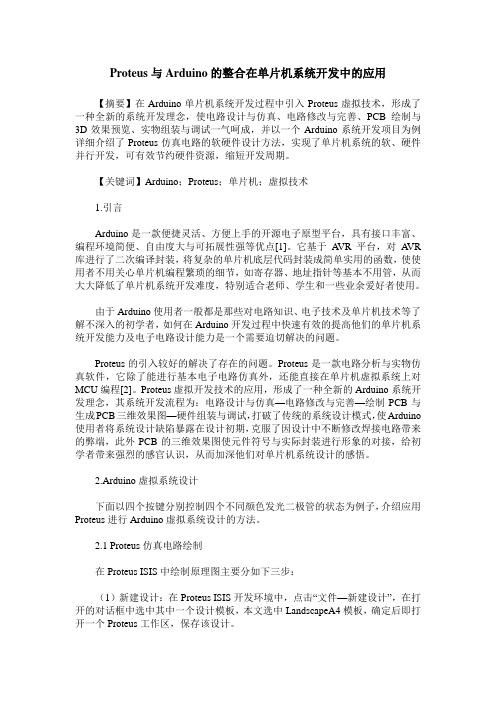

Proteus与Arduino的整合在单片机系统开发中的应用【摘要】在Arduino单片机系统开发过程中引入Proteus虚拟技术，形成了一种全新的系统开发理念，使电路设计与仿真、电路修改与完善、PCB绘制与3D效果预览、实物组装与调试一气呵成，并以一个Arduino系统开发项目为例详细介绍了Proteus仿真电路的软硬件设计方法，实现了单片机系统的软、硬件并行开发，可有效节约硬件资源，缩短开发周期。
【关键词】Arduino；Proteus；单片机；虚拟技术1.引言Arduino是一款便捷灵活、方便上手的开源电子原型平台，具有接口丰富、编程环境简便、自由度大与可拓展性强等优点[1]。
它基于A VR平台，对A VR 库进行了二次编译封装，将复杂的单片机底层代码封装成简单实用的函数，使使用者不用关心单片机编程繁琐的细节，如寄存器、地址指针等基本不用管，从而大大降低了单片机系统开发难度，特别适合老师、学生和一些业余爱好者使用。
由于Arduino使用者一般都是那些对电路知识、电子技术及单片机技术等了解不深入的初学者，如何在Arduino开发过程中快速有效的提高他们的单片机系统开发能力及电子电路设计能力是一个需要迫切解决的问题。
Proteus的引入较好的解决了存在的问题。
Proteus是一款电路分析与实物仿真软件，它除了能进行基本电子电路仿真外，还能直接在单片机虚拟系统上对MCU编程[2]。
Proteus虚拟开发技术的应用，形成了一种全新的Arduino系统开发理念，其系统开发流程为：电路设计与仿真—电路修改与完善—绘制PCB与生成PCB三维效果图—硬件组装与调试，打破了传统的系统设计模式，使Arduino 使用者将系统设计缺陷暴露在设计初期，克服了因设计中不断修改焊接电路带来的弊端，此外PCB的三维效果图使元件符号与实际封装进行形象的对接，给初学者带来强烈的感官认识，从而加深他们对单片机系统设计的感悟。
arduino实验心得《arduino 实验心得》在接触 Arduino 之前，我对电子制作和编程的了解仅限于书本上的理论知识。
然而，当我真正开始进行 Arduino 实验时，才发现这是一个充满惊喜和挑战的领域。
Arduino 是一款便捷灵活、容易上手的开源电子平台，它为我们这些电子爱好者和初学者打开了一扇通往创造和探索的大门。
在进行Arduino 实验的过程中，我深刻地感受到了它的魅力所在。
首先，Arduino 的硬件部分非常易于理解和操作。
它的板载接口清晰明了，各种传感器和模块的连接也相对简单。
即便是像我这样之前没有太多硬件基础的人，也能够在短时间内完成基本的电路搭建。
我还记得第一次成功将一个 LED 灯连接到 Arduino 板上，并通过简单的代码控制其闪烁的时候，那种成就感简直难以言表。
在软件方面，Arduino 所使用的编程环境也十分友好。
它基于 C/C+＋语言，对于有一定编程基础的人来说，很快就能上手。
而且，网上有大量的开源代码和示例可供参考，这为我们解决问题和学习提供了极大的便利。
比如，当我在尝试实现一个温度传感器的读取和显示时，遇到了一些数据处理的问题。
通过在网上搜索相关的代码示例，并对其进行分析和修改，最终成功地解决了问题。
在进行Arduino 实验的过程中，我也遇到了不少困难和挫折。
其中，最让我头疼的就是信号干扰的问题。
有一次，我在制作一个基于超声波传感器的测距装置时，发现测量结果总是不稳定，而且误差很大。
经过反复检查电路和代码，最终发现是由于周围的电磁干扰导致的。
为了解决这个问题，我尝试了多种方法，包括更换传感器的位置、增加屏蔽线等，经过多次尝试和调整，终于得到了较为准确和稳定的测量结果。
另外，电源管理也是一个需要特别注意的问题。
在一些复杂的项目中，如果电源供应不足或者不稳定，很容易导致系统出现异常甚至崩溃。
这让我明白了在进行电子设计时，不仅要关注功能的实现，还要充分考虑电源的可靠性和稳定性。

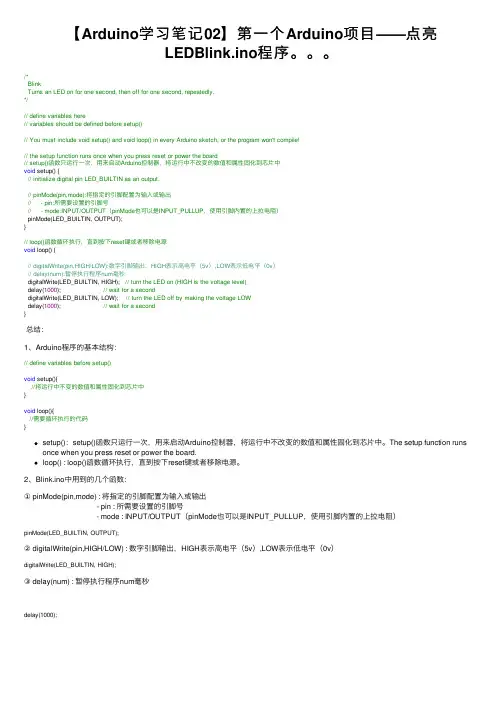

【Arduino学习笔记02】第⼀个Arduino项⽬——点亮LEDBlink.ino程序。
/*BlinkTurns an LED on for one second, then off for one second, repeatedly.*/// define variables here// variables should be defined before setup()// You must include void setup() and void loop() in every Arduino sketch, or the program won't compile!// the setup function runs once when you press reset or power the board// setup()函数只运⾏⼀次，⽤来启动Arduino控制器，将运⾏中不改变的数值和属性固化到芯⽚中void setup() {// initialize digital pin LED_BUILTIN as an output.// pinMode(pin,mode):将指定的引脚配置为输⼊或输出// - pin:所需要设置的引脚号// - mode:INPUT/OUTPUT（pinMode也可以是INPUT_PULLUP，使⽤引脚内置的上拉电阻）pinMode(LED_BUILTIN, OUTPUT);}// loop()函数循环执⾏，直到按下reset键或者移除电源void loop() {// digitalWrite(pin,HIGH/LOW):数字引脚输出，HIGH表⽰⾼电平（5v）,LOW表⽰低电平（0v）// delay(num):暂停执⾏程序num毫秒digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)delay(1000); // wait for a seconddigitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOWdelay(1000); // wait for a second}总结：1、Arduino程序的基本结构：// define variables before setup()void setup(){//将运⾏中不变的数值和属性固化到芯⽚中}void loop(){//需要循环执⾏的代码}setup()：setup()函数只运⾏⼀次，⽤来启动Arduino控制器，将运⾏中不改变的数值和属性固化到芯⽚中。
学好Arduino编程，从新手到达人系列（一）作者：来源：《电脑报》2018年第44期随着Arduino开源硬件的流行，越来越多非工程背景的人士能轻松借助Arduino来快速实现自己的创意，成为名副其实的创客。
如今，Arduino也逐渐走入了中国的校园，越来越多的中国学生也因此接触到了图形化的软硬件编程。
Arduino是一款便捷灵活、方便上手的开源电子原型平台。
它由板子大叔（Massimo Banzi）和他的团队创造，Arduino具有跨平台、开放性强、界面简单清晰等特点，被广泛运用于电子元器件的开发控制。
虽然Arduino已经把硬件和软件分离，软件端也做到了底层驱动代码和应用代码的隔离，用户只要学一些简单的入门编程知识，也能够快速上手，但是，代码编程对于大部分青少年来说仍然存在着技术壁垒。
因此，认识和了解简易图形化编程软件，对于想学习图形化编程软件的青少年来说就显得非常有必要了。
一、让Arduino 说出 Hello World！1.Hello World！首先先来练习一个不需要其他辅助元件，只需要一块Arduino 和一根下载线的简单实验，让我们的Arduino 说出“Hello World！”，这是一个让Arduino 和PC 机通信的实验，这也是一个入门实验，希望可以帶领大家进入Arduino 的世界。
2.实验用到的电子原件及电子模块：①Arduino板 1个②USB 数据线我们按照上面所讲的将Arduino 的驱动安装好后，我们打开Arduino 的软件，编写一段程序让Arduino 接收到我们发的指令就显示“Hello World！”字符串，当然你也可以让Arduino 不用接收任何指令就直接不断回显“Hello World！”，其实很简单，一条if（）语句就可以让你的Arduino 听从你的指令了，我们再借用一下Arduino 自带的数字13 口LED，让Arduino 接收到指令时LED 闪烁一下，再显示“Hello World！”。

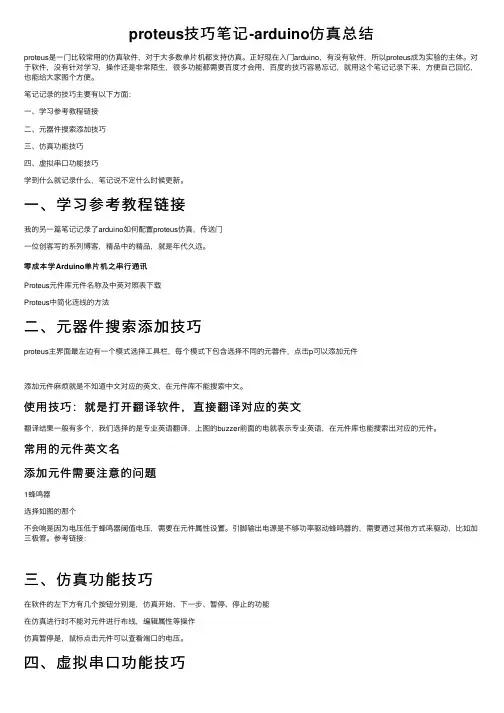

proteus技巧笔记-arduino仿真总结proteus是⼀门⽐较常⽤的仿真软件，对于⼤多数单⽚机都⽀持仿真。
正好现在⼊门arduino，有没有软件，所以proteus成为实验的主体。
对于软件，没有针对学习，操作还是⾮常陌⽣，很多功能都需要百度才会⽤，百度的技巧容易忘记，就⽤这个笔记记录下来，⽅便⾃⼰回忆，也能给⼤家图个⽅便。
笔记记录的技巧主要有以下⽅⾯：⼀、学习参考教程链接⼆、元器件搜索添加技巧三、仿真功能技巧四、虚拟串⼝功能技巧学到什么就记录什么，笔记说不定什么时候更新。
⼀、学习参考教程链接我的另⼀篇笔记记录了arduino如何配置proteus仿真，传送门⼀位创客写的系列博客，精品中的精品，就是年代久远。
零成本学Arduino单⽚机之串⾏通讯Proteus元件库元件名称及中英对照表下载Proteus中简化连线的⽅法⼆、元器件搜索添加技巧proteus主界⾯最左边有⼀个模式选择⼯具栏，每个模式下包含选择不同的元器件，点击p可以添加元件添加元件⿇烦就是不知道中⽂对应的英⽂，在元件库不能搜索中⽂。
使⽤技巧：就是打开翻译软件，直接翻译对应的英⽂翻译结果⼀般有多个，我们选择的是专业英语翻译，上图的buzzer前⾯的电就表⽰专业英语，在元件库也能搜索出对应的元件。
常⽤的元件英⽂名添加元件需要注意的问题1蜂鸣器选择如图的那个不会响是因为电压低于蜂鸣器阈值电压，需要在元件属性设置。
引脚输出电源是不够功率驱动蜂鸣器的，需要通过其他⽅式来驱动，⽐如加三极管。
参考链接：三、仿真功能技巧在软件的左下⽅有⼏个按钮分别是，仿真开始、下⼀步、暂停、停⽌的功能在仿真进⾏时不能对元件进⾏布线，编辑属性等操作仿真暂停是，⿏标点击元件可以查看端⼝的电压。
四、虚拟串⼝功能技巧串⼝是单⽚机最常⽤也是最简单的通讯⽅式，对于调试也有很⼤的帮助，在proteus中如何使⽤串⼝呢。
1使⽤虚拟端⼝在⼯具栏中可以添加虚拟端⼝，如图所⽰。
脱出两个虚拟端⼝，将rxd和txd连起来就是⼀个单⼯的串⾏通信系统。
arduino 用proteus仿真基础知识和实例Proteus 是一款功能强大的电子设计自动化软件，它可以帮助我们进行电路设计、仿真和制板。
在使用 Proteus 进行 Arduino 仿真时，需要了解一些基础知识和实例。
首先，需要在 Proteus 中创建一个新的项目，并选择适当的模板。
然后，可以在原理图编辑器中绘制电路原理图，添加 Arduino 芯片和其他元件。
在添加 Arduino 芯片时，需要选择正确的型号和引脚布局。
Proteus 提供了多种Arduino 芯片型号可供选择，例如 Uno、Nano、 Mega 等。
选择芯片后，可以将其放置在原理图上，并连接其他元件。
为了进行仿真，需要在 Proteus 中添加 Arduino 程序代码。
可以使用 Proteus 的 AVR 编译器来编译和上传代码到 Arduino 芯片中。
在编译和上传代码之前，需要设置正确的编译器路径和 Arduino 芯片型号。
一旦添加了代码，就可以开始进行仿真。
Proteus 提供了一个虚拟的 Arduino 芯片，可以模拟 Arduino 的行为。
可以通过观察虚拟芯片的输入和输出来验证电路的正确性。
以下是一个简单的 Proteus 仿真实例：1. 创建一个新的 Proteus 项目，并选择 AVR 模板。
2. 在原理图编辑器中绘制一个简单的电路，例如一个 LED 和一个电阻。
3. 添加 Arduino Uno 芯片，并将 LED 和电阻连接到相应的引脚。
4. 使用 Proteus 的 AVR 编译器编译并上传一个简单的 Arduino 程序，例如使 LED 闪烁。
5. 开始仿真，观察 LED 是否按照预期闪烁。
通过这个实例，可以了解如何使用 Proteus 进行简单的 Arduino 仿真。
需要注意的是，Proteus 仿真只是一种辅助工具，实际的 Arduino 硬件测试仍然是必要的。
proteus仿真arduino有源蜂鸣器报警模块摘要：1.介绍Proteus 仿真软件2.Arduino 有源蜂鸣器的原理3.Proteus 仿真Arduino 有源蜂鸣器报警模块的步骤4.测试与验证5.总结正文：Proteus 是一款电路仿真软件，可用于模拟各种电路，包括Arduino。
本文将介绍如何使用Proteus 仿真Arduino 有源蜂鸣器报警模块。
有源蜂鸣器是一种电子元件，需要外部供电才能工作。
其工作原理是通过内部的振荡器产生一定频率的振荡信号，然后将该信号放大并输出，从而产生声音。
Arduino 可以通过PWM（脉冲宽度调制）技术控制蜂鸣器的音量和频率，实现报警功能。
下面是使用Proteus 仿真Arduino 有源蜂鸣器报警模块的步骤：1.打开Proteus 软件，新建一个项目。
2.在项目中添加一个Arduino 板，选择Arduino Uno 型号。
3.添加一个有源蜂鸣器元件，将其正极连接到Arduino 的数字引脚（例如D2）。
4.在Arduino 的代码中编写如下代码：```c#include <Wire.h>#define BuzzerPin D2 // 定义蜂鸣器连接的引脚void setup() {pinMode(BuzzerPin, OUTPUT); // 将蜂鸣器引脚设置为输出模式}void loop() {digitalWrite(BuzzerPin, HIGH); // 使蜂鸣器正极处于高电平，产生声音delay(1000); // 延时1 秒digitalWrite(BuzzerPin, LOW); // 使蜂鸣器正极处于低电平，停止声音delay(1000); // 延时1 秒}```5.将代码上传到Arduino 板，并观察蜂鸣器是否正常工作。
通过以上步骤，您可以使用Proteus 仿真软件实现Arduino 有源蜂鸣器报警模块的功能。
在实际项目中，您可以根据需要修改代码，以实现更复杂的功能。
基于Protues的Arduino学习笔记01-Arduino UNO实验板
设计
(2013-05-13 20:13:33)
本文将带你使用protues 7.10搭建一个Arduino UNO的实验板,方便以后在protues仿真软件上进行Arduino的实验。
参考本文，你还可以自己动手构建出Arduino MEGA 2560等一系列Arduino开发平台。
Arduino UNO是Arduino USB接口系列的最新版本，是Arduino平台的参考标准模板。
Arduino UNO的处理器核心是ATmega328，同时具有14路数字输入/输出口(其中6路可作为PWM输出)，6路模拟输入，Flash Memory 32KB (其中0.5KB 用于bootloader【注】)、SRAM 2KB、EEPROM 1KB，工作时钟 16 MHz【文献1】。
【注】:在仿真情况下，不需要bootloader去引导程序下载，只需要将Arduino IDE编译生成的HEX文件导入ATmega328P单片机即可。
以上对Arduino UNO的介绍摘自网上，通过这些介绍，我们可以知道Arduino UNO的资源分配情况。
图1为Arduino UNO的引脚图，从图中我们可以清楚地看出ATmega328P的物理引脚与Arduino所定义的功能之间的关系，从而可以将功能引脚标注出来。
图1 Arduino UNO与ATmega328P引脚关系图【文献2】
Protues软件是英国Labcenter Electronics公司出版的EDA工具软件，不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件，是目前最好的仿真单片机及外围器件的工具【文献3】。
下面我们打开protues 7.10软件，进入元器件的选择，在元器件一栏中输入“ATmega328P”,并选取ATmega328P单片机，如图2所示。
然后，在元器件一栏中输入“RES”，选取电阻，
如图3所示。
接着，在元器件一栏中输入“LED-GREEN”，选取绿色的LED灯(你也可以选择红色或者黄色的)，如图4所示。
最后，在元器件一栏中输入“COMPIM”，并添加到元器件域中,如图5所示。
图2 选取ATmega328P控制器
图3 选取RES(电阻)
图4 选取LED-GREEN指示灯
图5 选取“COMPIM”串口通讯接口
将上述的元器件从选择框里放置到面板上，此处需要注意放置的位置需要合理，方便连线。
可以双击元器件之后，选择将相应的元器件左旋、右旋、X对称或Y对称等。
放置ATmega328P、RES、LED-GREEN、COMPIM并调整位置之后的布局如图6所示。
图6 元器件放置后的布局
元器件在合适的位置放置好了之后，需要将响应的管脚进行连接，连接之后的Arduino UNO实验板如图7所示。
此时，已经初见UNO的样子了，然后还需要对其进行修饰，修饰之后的Arduino UNO实验板如图8所示。
图7 连线之后的Arduino UNO
图8 经过修饰之后的Arduino UNO
上面的这些工作已经完成了硬件搭建，但是要能正常的进行仿真还需要对仿真环境进行一下设置。
首先，更改ATmega328P的参数，单击ATmega328P单片机，会弹出如图9所示的设置选框，对标注的地方进行修改，改为如图10所示的参数。
图9 ATmega328P初始设置
图10 ATmega328P更改后的设置
设置好了ATmega328P的参数之后，基本就完成了仿真环境的设置。
另外，还需要对串口通讯接口进行设置，串口初始设置如图11所示，需要将波特率改为9600【注】。
我们在设置时，还将串口号改为了COM2，如图12所示。
因为在使用串口助手进行程序调试的时候，串口助手的端口号都一般默认为COM1，这样设置之后就可以直接打开串口助手使用，可以很方便的进行串口通讯与调试。
其实，这也是在偷懒，不想每次都更改串口端口号。
【注】:9600为常用波特率，当然你也可以选择其他波特率，但是两个波特率必须要相同，否则不能通讯。
图11 COMPIM初始设置
图12 COMPIM更改后的设置
到这里，protues仿真环境下的工作就全部完成了，当然要想在protues里面仿真Arduino UNO还需要完成以下几个步。
1、安装虚拟串口程序Virtual.Serial.Port.Driver 安装完成之后并新建两个虚拟串口，这两个串口是相通的，也就说他们连接在一起。
一般情况下，生成串口都为COM1和COM2，如果不包含上面COMPIM设置的串口号，还需要将COMPIM中的串口号改为虚拟生成的串口号之一，另一个作为串口助手使用的串口号。
2、更改Arduino IDE中的参数
Arduino编译之后，Hex文件会自动删除，而在Proteus仿真的Arduino单片机中，需要使用Arduino软件产生的Hex文件，可是，Arduino 1.0默认使用完Hex文件会自动删除的，所以取不到hex文件，为了取出hex文件，加载到Porteus中的单片机ATMEGA328P，需要修改如下:
图13 Arduino IDE的参数设置
图14 Arduino IDE的具体设置
首先要在D盘建立一个文件夹，用来专门放置Hex文件，文件名可以随便取名，我命名为
Arduino_Hex，然后点击Arduino软件界面菜单栏的File->preferences，打开对话框，如图6，
把Show verbose output during的两个参数项打勾，双击preferences.txt 文件，找到文件所在
位置，再双击，用记事本打开文件。
这时要点击Arduino界面preferences对话框下方的OK
按钮，接着关掉Arduino IDE编程界面。
最后，在刚才打开的preferences文档的最后一行编
辑加入build.path=d:\Arduino_Hex，保存文档。
这样以后您再编译Arduino 程序，就可以在
d:\Arduino_Hex中，看到编译的Hex目标文件了。
【文献4】(此部分摘自宜昌城老张的博客)
下面来一个点灯示例，验证我们设计的实验板是否能够仿真Arduino UNO的实际运行。
