水帘喷漆房

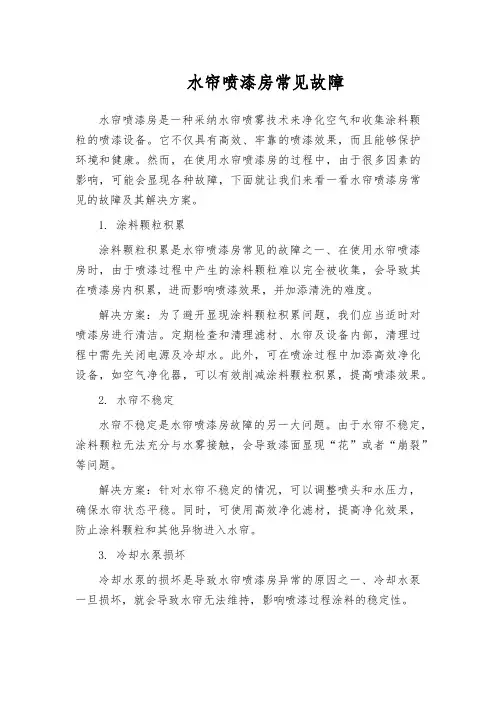

水帘喷漆房常见故障水帘喷漆房是一种采纳水帘喷雾技术来净化空气和收集涂料颗粒的喷漆设备。

它不仅具有高效、牢靠的喷漆效果，而且能够保护环境和健康。

然而，在使用水帘喷漆房的过程中，由于很多因素的影响，可能会显现各种故障，下面就让我们来看一看水帘喷漆房常见的故障及其解决方案。

1. 涂料颗粒积累涂料颗粒积累是水帘喷漆房常见的故障之一、在使用水帘喷漆房时，由于喷漆过程中产生的涂料颗粒难以完全被收集，会导致其在喷漆房内积累，进而影响喷漆效果，并加添清洗的难度。

解决方案：为了避开显现涂料颗粒积累问题，我们应当适时对喷漆房进行清洁。

定期检查和清理滤材、水帘及设备内部，清理过程中需先关闭电源及冷却水。

此外，可在喷涂过程中加添高效净化设备，如空气净化器，可以有效削减涂料颗粒积累，提高喷漆效果。

2. 水帘不稳定水帘不稳定是水帘喷漆房故障的另一大问题。

由于水帘不稳定，涂料颗粒无法充分与水雾接触，会导致漆面显现“花”或者“崩裂”等问题。

解决方案：针对水帘不稳定的情况，可以调整喷头和水压力，确保水帘状态平稳。

同时，可使用高效净化滤材，提高净化效果，防止涂料颗粒和其他异物进入水帘。

3. 冷却水泵损坏冷却水泵的损坏是导致水帘喷漆房异常的原因之一、冷却水泵一旦损坏，就会导致水帘无法维持，影响喷漆过程涂料的稳定性。

解决方案：定期维护冷却水泵，谙习其工作原理及维护和修理方案，确保设备始终处于标准状态。

定期检查水泵的密封情况，若存在泄露问题，应适时更换密封件。

此外，在长时间运行后，要适时停机休息，适度缩短设备运转时间，保证设备的牢靠性和寿命。

4. 设备故障设备故障是水帘喷漆房常见的故障之一、由于运行时间过长、清洁不适时或者维护不当等原因，设备可能会显现故障，例如管道堵塞、水泵故障等。

解决方案：为确保设备的正常运行，应定期检查、保养、维护和修理设备。

若显现设备故障，应依据设备说明书适时检查设备故障原因，并实行相应的措施。

总之，与很多喷漆设备一样，水帘喷漆房也会显现一些常见的故障，但只要我们适时进行维护和保养，便可以最大限度地避开这些故障的显现。

水帘喷漆房操作中注意事项水帘喷漆房是一种先进的工业喷漆设备，它通过水雾净化技术能够将工作区域内的污染物清除干净，同时削减了喷漆过程中粉尘的产生，提高了喷漆效率，保护了员工的健康。

然而，使用水帘喷漆房时还是需要注意以下事项。

1. 防火水帘喷漆房对于油漆的揮发量和储存安全要求比较高，因此加强防火措施尤为紧要。

在使用水帘喷漆房之前，应先检查各个电设备、线路及灯具有无损坏，是否经过维护和修理或检测，以确保它们能够正常运转，不会发生短路甚至火灾。

此外，还需要加强防火措施，建议使用不易燃材料，如金属板、耐火材料等，以防房间内发生火灾。

2. 保护皮肤在水帘喷漆房内进行工作时，必需配戴相应的个人防护装备，特别是需要保护好皮肤。

由于喷漆过程中会产生大量的雾气，若不注意防护，皮肤可能会接触到有毒有害的油漆涂料，引起过敏或者损害，严重时甚至会导致化学性灼伤。

因此，使用水帘喷漆房操作时确定要戴上手套、防护眼镜、口罩等等防护材料。

3. 环境把控水帘喷漆房是一种不产生污染的喷漆工具，但是使用时也需要注意环境的把控。

建议在喷漆过程中要保持室内的通风良好，使用空调过滤空气，避开油漆留存室内，免得油漆涂料蒸发后会导致室内空气的劣质、工作人员的呼吸不顺畅、降低工作效率。

同时，喷漆过程中要确保工作区四周的环境没有易燃物或其它不安全材料，为了避开使用不当造成安全隐患。

4. 严格操作使用水帘喷漆房操作不当会造成确定的安全隐患，因此必需进行严格的操作并依照操作手册执行。

假如没有必要的工作需要进行，工作人员必需待在办公区并将设备关闭。

当然，在工作时，要时刻保持注意力和警觉性，发觉异常情况时必需适时打断喷漆过程，处理异常情况，以确保人员的安全。

以上就是在水帘喷漆房操作中需要注意的一些事项，环境把控、防火、皮肤保护都是关键。

假如能认真遵守，水帘喷漆房能够为生产带来极大的价值，也能够让员工在相对安全舒适的环境中工作。

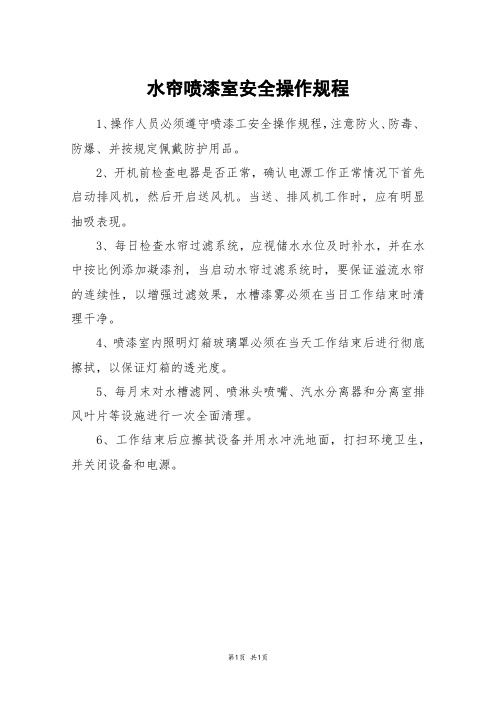

水帘喷漆室安全操作规程
1、操作人员必须遵守喷漆工安全操作规程，注意防火、防毒、防爆、并按规定佩戴防护用品。

2、开机前检查电器是否正常，确认电源工作正常情况下首先启动排风机，然后开启送风机。

当送、排风机工作时，应有明显抽吸表现。

3、每日检查水帘过滤系统，应视储水水位及时补水，并在水中按比例添加凝漆剂，当启动水帘过滤系统时，要保证溢流水帘的连续性，以增强过滤效果，水槽漆雾必须在当日工作结束时清理干净。

4、喷漆室内照明灯箱玻璃罩必须在当天工作结束后进行彻底擦拭，以保证灯箱的透光度。

5、每月末对水槽滤网、喷淋头喷嘴、汽水分离器和分离室排风叶片等设施进行一次全面清理。

6、工作结束后应擦拭设备并用水冲洗地面，打扫环境卫生，并关闭设备和电源。

第1页共1页。

福州水帘式无尘喷漆房工作原理福州水帘式无尘喷漆房是一种高效且环保的喷漆设备，它通过水帘隔离和过滤系统，有效地减少了喷漆过程中产生的粉尘和有害气体的排放，保障了工作环境的洁净和工人的健康。

下面将详细介绍福州水帘式无尘喷漆房的工作原理。

福州水帘式无尘喷漆房主要由喷漆室、水帘系统、过滤系统和通风系统组成。

喷漆室是喷漆过程中的工作区域，水帘系统用于形成一道水帘隔离喷漆室和外部环境，过滤系统则用于过滤喷漆过程中产生的粉尘和有害气体，通风系统则用于保持喷漆室内的空气流通。

福州水帘式无尘喷漆房的工作原理如下：1. 喷漆室：喷漆室是福州水帘式无尘喷漆房中最重要的区域，也是喷漆过程的实际工作区域。

它通常采用密闭结构，确保喷漆过程中不会有外界空气和灰尘进入。

喷漆室内部还配备了喷漆设备、喷枪和喷漆系统等。

2. 水帘系统：水帘系统是福州水帘式无尘喷漆房的核心部分，它通过喷淋装置将水雾均匀地喷洒在喷漆室内。

这些水雾会形成一道水帘，将喷漆室与外界环境隔离开来，阻止喷漆过程中产生的粉尘和有害气体外泄。

水帘还能起到冷却作用，降低喷漆室内的温度。

3. 过滤系统：过滤系统用于过滤喷漆过程中产生的粉尘和有害气体，确保喷漆室内空气的洁净。

过滤系统通常由初效过滤器、中效过滤器和高效过滤器组成，它们依次对空气进行过滤，过滤效果逐渐提高，最终将喷漆室内的空气净化至符合环保要求。

4. 通风系统：通风系统用于保持喷漆室内的空气流通，防止喷漆室内空气污染。

通风系统通常由排风机和进风机组成，排风机负责将喷漆室内的污浊空气排出，进风机则负责向喷漆室内补充新鲜空气，保持室内空气的流通和稳定。

福州水帘式无尘喷漆房的工作原理是通过水帘隔离和过滤系统的配合，达到净化喷漆室内空气的效果。

在喷漆过程中，喷漆室内形成的水帘能够有效地阻止粉尘和有害气体外泄，保证了喷漆室内的空气洁净。

同时，过滤系统能够对喷漆过程中产生的粉尘和有害气体进行有效过滤，确保喷漆室内的空气符合环保标准。

水帘喷漆室安全操作规程一、前言水帘喷漆室是一种专业喷涂设备，可以在喷涂过程中形成一个水幕隔离空气，防止喷漆飞溅，达到更安全的喷涂效果。

而要保证水帘喷漆室的安全操作，则需要严格遵守相关规程与标准。

二、水帘喷漆室安全规程1.操作前的准备：1.1 工作人员必须经过相关的培训和考核，且未饮酒或使用药物；1.2 在喷涂时必须穿戴全套防护装备，包括口罩，眼镜、手套、工作服等防护用品；1.3 确保水帘喷漆室的照明设施完好无损，有充足可靠的光源。

2.操作时的注意事项：2.1 需要严格按照制定的安全操作规程进行操作；2.2 喷涂时必须严格控制涂料用量，防止发生涂料溅出；2.3 进行喷涂作业时，应将喷头指向墙面，尽量避免对人进行喷射；2.4 操作时必须保证水帘喷漆室内的通风设备、水源设备信息无误，且运转正常，如有异常必须立即停止操作，并及时通知领导或维护人员。

3.操作后的清洗与检查：3.1 喷涂完成后必须及时清洗水帘喷漆室内的墙面、地面等设施，确保数据记录正确且归档；3.2 保证设备的日常清洁与维护，每天的启动前必须检查水源设备、通风设备等各方面，并保证设备在工作中以安全的方式重启。

4.设备维护保养：4.1 喷涂作业后，需要对过滤器进行清洗或更换，确保过滤器的清洁度和精度，从而保证设备的正常运转。

4.2 在日常使用中要定期对喷头、管路、连接处等设备部件进行检查并清洗，以防止因为部件松动或损坏导致喷涂异常。

总之，水帘喷漆室的安全操作是保证喷涂质量与人身安全的重要措施。

只有严格遵守操作规程，保持设备的正常运转，并尽可能减少漏洒及飞溅，才能保证水帘喷漆室的喷涂效果和安全性。

福州水帘式无尘喷漆房工作原理
福州水帘式无尘喷漆房是一种高效的喷漆设备，广泛应用于汽车、航空、船舶、机器制造等领域。

其原理是利用水帘将空气中的粉尘和污染物分离，保持工作环境干净无尘。

水帘式无尘喷漆房主要由喷漆房、进气通道、水帘过滤器、排风系统和废气处理系统五部分组成。

工作时，颜料通过喷枪喷洒在被涂物表面上，同时排放的废气通过排风系统引入喷漆房，经过水帘过滤器过滤，将悬浮在空气中的颗粒物与油雾沉降到水中，净化后的空气经过排风管道排出。

废水经过污水处理设备处理后，可以达到排放标准。

水帘过滤器是水帘式无尘喷漆房的核心部件，它由一组连续布置的水帘和水泵组成。

水帘将空气中的颗粒物和油雾与水混合后，利用水泵将混合液循环到水帘中，形成一个水帘过滤体。

空气经过水帘过滤体时，颗粒物和油雾会与水混合后沉降到水中，净化后的空气则流出水帘过滤器。

除了水帘过滤器外，水帘式无尘喷漆房的排风系统也是非常重要的部分。

排风系统一般由集中式排风系统和局部式排风系统组成，通过排风管道将废气排出房间。

排风系统的设计应该合理，既能满足排风量的要求，又要节约能源，降低设备运行成本。

总之，福州水帘式无尘喷漆房的工作原理是通过水帘过滤器将空气中的颗粒物和油雾与水混合后沉降到水中，从而净化空气。

它不仅可以提高涂装效果，增强产品质量，还可以保护环境，降低污染排放，是一种高效、安全、环保的先进涂装设备。

福州水帘式无尘喷漆房工作原理福州水帘式无尘喷漆房是一种先进的喷漆设备，它能够在喷漆过程中有效地减少粉尘和杂质的污染，提高喷漆效果的质量和稳定性。

那么，它的工作原理是什么呢？水帘式无尘喷漆房的工作原理主要是利用水帘的作用。

在喷漆房内部设置有水帘装置，当喷漆机开始工作时，喷涂的颗粒会经过高速喷嘴，然后穿过水帘。

在穿过水帘的过程中，颗粒会与水分子发生碰撞和混合，从而使颗粒被水分子包裹，减少了颗粒的飘散和扩散，防止了粉尘和杂质污染空气和工件表面。

水帘式无尘喷漆房还采用了循环水系统。

通过水帘内部的水泵系统，将水循环供给到水帘装置，形成一个稳定的水帘。

在喷漆过程中，水帘不断地循环利用，不仅可以有效地捕捉颗粒和粉尘，还可以节约水资源，降低了喷漆成本。

水帘式无尘喷漆房还配备了专业的排风系统。

在喷漆过程中，排风系统会及时将带有颗粒和杂质的空气抽出喷漆房，确保室内空气的清洁和流畅。

排风系统的设计合理，能够有效地控制空气流速和排放方向，保证工作人员的健康和安全。

水帘式无尘喷漆房还具有智能控制系统。

通过设定喷漆参数和监测喷漆过程，可以实现自动化控制和精准调节，提高了喷漆效率和一致性。

同时，智能控制系统还可以实现远程监控和数据记录，方便管理人员进行实时监控和分析。

福州水帘式无尘喷漆房的工作原理主要包括利用水帘、循环水系统、排风系统和智能控制系统等多种技术手段，通过协同作用，实现了高效、环保、智能的喷漆过程。

这种先进的喷漆设备在汽车制造、家具生产、机械加工等领域得到了广泛应用，为提高产品质量和生产效率发挥了重要作用。

希望通过不断的技术创新和应用推广，水帘式无尘喷漆房能够更好地满足市场需求，为工业生产带来更多的便利和效益。

水帘式喷漆房技术协议供方：亮光涂装科技需方：地址：省邹平5路西首：0传真：0联系人：光亮邮编：256216二零一四年七月喷漆房设计方案一、工件名称：矿山机械、能满足最大工件喷涂作业。

1、设备外径尺寸（长×宽×高）：10150×6150( 不含机组)×6500（mm）2、设备径尺寸（长×宽×高）：10000×6000×6000（mm）工件规格尺寸： L6000mm Xø3600mm 、 L10000mm Xø6000mm3、工件重量：20T4、工作温度：常温、废气漆雾净化处理方式：水帘式处理漆、喷漆方式：手工喷涂5、输送形式：台车进出。

二、设计目标：主要承担工件的喷漆工作，使工件表面形成致密的耐蚀膜层，并具有良好的外观质量，以提高产品的防腐性能和装饰性能。

喷漆房具备通风、照明、空气净化、漆雾处理功能，同时具备故障报警和废气治理功能。

三、设计思想概述及原则：喷漆房在设计时严格按照国家有关劳动安全、卫生、消防及环保等方面的标准进行，如：涂装作业安全性方面符合GB6514、GB14444《涂装作业安全规程喷漆室》；涂装作业卫生性方面符合TJ36《涂装作业安全规程》环保方面符合GB16297-1996《大气污染物综合排放标准》。

达到废气处理二级排放标准1、设备美观大方，满足产品使用要求，运行可靠，操作简便，维护保养方便易行。

2、选用的配套件、材料及电器元件均质量可靠，技术领先，其中关键配套件和材料均选用国外知名品牌，确保设备的整体性能和质量。

3、控制系统充分考虑系统之间的连锁性，都采取了保护措施。

4、我们的设备是全新设备，包括室体、过滤材料、风机及所有零部件。

四、4.1.2喷漆作业区有载风速：≥0.35m/s4.1.3全室总送风量：43000m3/h4.1.4全室总排风量：40000m3/h4.1.5设备取新风：设备取风从室外进行；4.1.6冬季设备室工作温度：≥ 5℃4.1.7室压力：室呈微压；4.1.8送风清洁度：送风空气过滤效率>96%，空气中15μm以上尘埃100%过滤，确保室清洁；4.1.9室照度：≥650LX4.1.10设备噪声：室噪声符合GBJ87—2006《工业企业噪声控制设计规》室外噪声符合GB12348-2008《工业企业厂界环境噪声排放标准》（增加各运动部分噪声标准）4.1.11废气排放：废气排放符合GB16297-1996《大气污染物综合排放标准》；符合环保及排放有关要求。

水帘柜喷漆房工作原理水帘柜喷漆房是一种常用于汽车修理厂、机械制造厂等场所的喷漆设备，其工作原理是通过水帘的形成来净化喷漆过程中产生的有害气体和颗粒物，确保工作环境的安全和卫生。

水帘柜喷漆房由喷漆室、水帘设备、排风设备等组成。

首先，喷漆室内设有喷漆工作站，喷漆工人将需要喷漆的物体放置在工作站上，并进行相关的准备工作。

接下来，打开水帘设备，通过水幕的形成，将喷漆区域与周围环境隔离开来。

水帘一般由多个喷水嘴组成，喷射的水流形成一道垂直向下的水幕，将喷漆区域完全包围。

水帘的形成不仅能够防止喷漆过程中的溅射，还可以将喷漆过程中产生的有害气体和颗粒物截留在水幕中。

水帘柜喷漆房的水帘设备通常由水帘柜和水帘系统两部分组成。

水帘柜是水帘设备的主体部分，一般由金属材质制成。

它通常呈长方形，上部开放，下部封闭，前侧设有喷水嘴。

水帘柜内部设置有喷淋系统，通过喷嘴将水均匀地喷洒在喷漆区域上方，形成一道均匀细密的水幕。

水帘系统主要由水泵、水管、喷嘴等组成，它负责供给水帘柜所需的水源，并控制水帘的形成和水流量。

水帘柜喷漆房还配备有排风系统，用于排除喷漆过程中产生的有害气体和颗粒物。

排风系统由排风机、排风管道和排风口等组成。

排风机通过排风管道将喷漆室内的污染物抽出，并通过排风口排放到室外。

排风系统的设计应考虑到喷漆室内的空气流动，确保排风效果的同时，还要避免对喷漆工人的干扰。

水帘柜喷漆房的工作原理是通过水帘的形成和排风系统的作用，将喷漆过程中的有害气体和颗粒物有效地截留和排除，保证工作环境的洁净和安全。

水帘柜喷漆房具有以下优点：首先，水帘柜能够有效地防止喷漆过程中的溅射，减少了喷漆工人的接触风险；其次，水帘的形成能够截留住喷漆过程中产生的颗粒物，防止其扩散到周围环境；再次，排风系统能够及时将有害气体排出，保证喷漆室内的空气质量；最后，水帘柜喷漆房操作简单，维护方便，适用于各种规模的喷漆作业。

水帘柜喷漆房通过水帘的形成和排风系统的作用，有效地净化喷漆过程中产生的有害气体和颗粒物，保证工作环境的安全和卫生。

水帘柜喷漆房工作原理
首先，水帘柜喷漆房的净化环节是为了保证工作环境的干净整洁。

喷
漆工作前，需要将喷漆房内的空气进行清洁。

室内空气通过一个集油板进
行气体的净化。

集油板是水平放置的一截金属板，它的作用是利用金属表
面的张力来收集空气中的颗粒物，如粉尘和颜料，使之沉积在板上，以净
化空气。

第二步是喷洗。

喷洗主要是使用喷淋装置对喷漆房内的空气进行湿润
处理。

喷淋装置会将经过集油板净化后的空气进行湿润，以减少油漆粒子
和灰尘的悬浮浓度，在喷洒前更加净化空气。

第三步是导风。

导风是使喷漆房内的空气形成一个流动的循环，以保
持室内空气的新鲜和稳定。

在喷漆过程中，风扇会不断吹动，以形成一个
环境具有微负压的空气流动。

这样的环境可以有效地将喷漆工人周围的灰
尘和颗粒物带走，保持空气的清洁。

第四步是过滤。

过滤是用以过滤掉喷漆过程中产生的颗粒物和污染物。

水帘柜喷漆房中通常设有多层过滤设备，以确保喷漆的空气达到国家标准。

常见的过滤设备有初效过滤器、活性炭过滤器、细效过滤器等。

这些过滤
设备可以有效地过滤掉颗粒物和污染物，保证喷漆房内的空气干净，并向
外排放出更清洁的废气。

总结来说，水帘柜喷漆房的工作原理主要包括净化、喷洗、导风和过滤。

通过这些步骤，水帘柜喷漆房可以有效地减少空气中的颗粒物和污染
物含量，保证喷漆过程的环境清洁，为汽车喷漆和其他工业喷涂作业提供
一个安全、卫生的工作环境。

水帘喷漆房工作原理
水帘喷漆房是一种常用于汽车喷漆或其他物体表面喷涂的设备，其工作原理基于使用水幕将喷漆区域和周围环境隔离开来，以防止喷漆过程中产生的有害气体和过度喷漆粉尘对环境造成污染。

水帘喷漆房的主要工作原理如下：
1. 隔离环境：水帘喷漆房内部有一定数量的喷水嘴，喷水嘴会将水引入带有高速气流的风道中。

喷漆时，高速气流会将水分散成细小的水滴，形成一个水幕帘，并将水滴带到喷漆区域周围。

这样，水幕就可以将喷漆区域与外界环境分隔开来，避免了有害气体和喷漆粉尘的外溢。

2. 净化空气：水帘喷漆房内部还装有专门的净化设备，如活性炭过滤器、湿式除尘器等，它们可以过滤和吸附喷漆过程中产生的有害气体和颗粒物。

通过这些净化设备的作用，喷漆过程中产生的污染物可以被去除或减少，从而保证室内空气的洁净度。

3. 保护人员：水帘喷漆房内还配置有通风系统，可以将喷漆区域内的有害气体和粉尘排出室外，保护作业人员的健康。

通风系统通常会将废气引导至喷漆房外，并经过净化设备处理后再排放到大气中。

总之，水帘喷漆房通过建立水幕帘和使用净化设备，有效地隔离了喷漆区域与周围环境，减少了喷漆过程中对环境和人员健
康造成的污染。

这种设备广泛应用于汽车喷涂行业以及其他需要进行表面涂装的工业领域。

水帘喷漆箱原理一、前言水帘喷漆箱是一种新型的喷漆设备，它通过利用水幕将空气中的微小颗粒过滤掉，从而达到净化空气的目的。

同时，它还可以有效地防止喷漆时产生的溅射和沉积，提高喷漆效率和质量。

本文将详细介绍水帘喷漆箱的原理及其工作流程。

二、水帘喷漆箱原理1. 喷涂过程中产生的问题在传统的喷涂过程中，由于空气中存在大量微小颗粒物质，这些颗粒会随着空气流动进入到涂装区域，导致涂装面出现雾状物质、沉积物等问题。

此外，在喷涂过程中还会产生大量废气和废液，对环境造成污染。

2. 水帘喷漆箱原理为了解决上述问题，人们设计出了水帘喷漆箱。

其原理是在涂装区域设置一个水幕，在这个水幕中通过高速旋转的离心机将空气中的微小颗粒过滤掉，并且将废气和废液通过管道排出，从而达到净化空气的目的。

3. 水帘喷漆箱的结构水帘喷漆箱主要由箱体、水幕系统、旋风分离器、废气处理系统等组成。

（1）箱体：通常采用不锈钢材料制作，具有较高的耐腐蚀性和强度。

（2）水幕系统：由高压泵、喷嘴和水槽组成。

高压泵将水送入喷嘴中，形成一个细小的水幕。

当空气流经这个水幕时，微小颗粒就会被过滤掉。

（3）旋风分离器：位于水幕后面，通过高速旋转将被过滤掉的颗粒物质分离出来，并沉积在底部的集尘槽中。

（4）废气处理系统：通常采用活性炭吸附和静电除尘等技术对废气进行处理，以达到净化空气和回收部分涂料的目的。

三、工作流程1. 准备工作在使用水帘喷漆箱前，需要对设备进行检查和维护。

检查包括检查各个部件是否完好，维护包括清洗喷嘴和水槽、更换过滤网等。

2. 喷涂过程将待喷涂的物品放入水帘喷漆箱内，打开高压泵，水幕开始工作。

同时启动喷枪，将涂料均匀地喷在物品表面。

在这个过程中，空气中的微小颗粒被过滤掉，并且废气和废液通过管道排出。

3. 喷涂后处理在喷涂结束后，需要对设备进行清洗和维护。

清洗包括清洗箱体、水幕系统、旋风分离器等部件；维护包括更换过滤网、检查管道是否畅通等。

四、总结水帘喷漆箱是一种高效的净化空气设备，在工业生产中得到了广泛应用。

水帘喷漆室工作原理
水帘喷漆室是一种喷漆设备，它的工作原理是通过喷涂室内形成的水帘来过滤和清洁喷涂过程中产生的漆雾和空气中的颗粒物。

水帘喷漆室通常由水帘墙、进风系统、排风系统和过滤系统组成。

工作原理如下：
1. 进风系统：进风系统通过风机将环境空气吹入喷漆室。

进风口设有过滤装置，用于过滤空气中的灰尘和颗粒物。

2. 水帘墙：进风系统将空气吹入喷漆室后，空气经过喷雾嘴处的高压喷嘴，喷出形成水雾。

水雾在喷涂室内形成一道水帘墙，将喷漆过程中产生的漆雾和颗粒物拦截在水雾中。

3. 排风系统：水帘墙后方设有排风系统，用于引导带有漆雾和颗粒物的空气穿过水帘墙并排出喷漆室。

4. 过滤系统：排风系统将带有漆雾和颗粒物的空气通过过滤器进行二次过滤，以去除残留的漆雾和颗粒物。

这样可以使经过处理的空气排出喷漆室后更加清洁。

通过以上的工作原理，水帘喷漆室能有效地过滤和清洁喷漆过程中产生的漆雾和空气中的颗粒物，减少环境污染和职业危害。

水幕喷漆房工作原理
水幕喷漆房工作原理是利用高压空气将涂料喷向待喷涂的物体表面，形成细小的漆雾。

在喷漆过程中，涂料会产生污染物如挥发性有机化合物（VOCs），而水幕喷漆房则通过在喷漆区
域形成一个水雾幕墙来捕捉和净化这些污染物。

水幕喷漆房的主要工作原理如下：
1. 净化系统：水幕喷漆房内配备了一套净化系统，包括高效过滤器和活性炭吸附装置，用于捕捉和吸附大部分涂料中的污染物。

2. 水幕喷射系统：在喷漆区域设置了一系列高压喷嘴，通过喷射高速的水流形成水雾幕墙，这种水雾幕墙能够有效地减少漆雾的扩散和飘散。

3. 排风系统：水幕喷漆房内设置了强力排风设备，能够将溶剂和漆雾带走，确保喷漆环境的清洁和安全。

4. 捕集系统：水幕喷漆房底部设置了一个水池，在喷漆过程中，漆雾会经过水幕墙的拦截，被捕集到水池中，随后通过水泵和过滤设备进行净化处理。

通过以上净化和过滤的工作原理，水幕喷漆房能够有效地控制和净化喷漆过程中产生的污染物，保护环境和工作人员的健康。

水帘式喷漆房简介水帘喷漆房由室体、水槽、不锈钢水帘板、水循环系统、抽风过滤系统等组成，正常完成工件喷涂的同时能有效防止废漆排放而污染环境。

水帘板结构设计先进合理，保证室内气流速度、提高涂装上漆率和残漆捕捉率。

并使水帘层均匀，连续、可靠、无中断带无水花飞溅。

涡卷装置，气水分离挡板的可组拼，拆卸设置方式能充分洗涤分离残漆和汽水，可以达到净化环境和方便有效解决板上漆渣清理保全问题，特别方便维护保养。

水帘喷漆房工作原理：工件通过悬挂输送机送入喷漆房，或用工作台转台放置工件。

操作者用手持式静电喷漆枪或固定式旋杯喷漆枪对工件进行喷涂作业使用静电喷枪，漆雾捕集效果好。

飞散的过喷漆雾随气流吸引至水幕净化，再经喷淋净化后，经气水分离装置，将净化后的气体排出室外。

由水幕捕捉到的漆雾随水流泻入盛水池，经水泵抽吸过滤，油漆残渣浮于水面。

然后将油漆凝聚剂加入水池内，油漆残渣即行凝聚成疏松团块，然后用盛器舀出集中处理，保持水质清洁，从而完成漆雾净化目的。

水帘喷漆房应用范围：机械、汽车配件、金属制品、装饰件、家电、家具等行业的工件喷涂。

水帘喷漆房适用：单侧喷涂，也可多台组合后进行双面喷涂。

山东省章丘市广宇烤漆设备厂喷漆房原理及结构：整个喷烤房为拼装式结构,房体采用子母插式保温喷塑墙板，密封、保温性能好，铝合金包边大门，门中央装有观察窗，可随时观察房内动态；房体侧面装有工作门，方便工作人员进出，优质不锈钢热交换器，换热效率高，使用寿命长；选用进口过滤棉、低噪音高风量风机，确保喷漆效果的完美性。

喷漆房为工件喷涂提供：(1)洁净的工作环境；(2)充分收集漆雾。

喷漆房的配置按工件大小、形状、重量及生产纲领可有多种方式：有开式、闭式之分；有连续式、间歇式之分；有工件自转或固定之分；有单侧喷涂及双侧喷涂之分。

近年又发展出油帘喷漆室、下喷漆房等。

结构上应包括：送风过滤系统、工件吊挂（输送、自转）装置、水帘系统、水洗系统、排风系统、水槽、照明装置及室体。

水幕喷漆柜规格要求
自动喷漆柜类型为水帘式喷漆柜，喷涂窗口尺寸：2000宽×2500深×1900高。

，水箱深600，采用2mm厚SUS304不锈钢制作，铺格栅，防止零件掉入水中。

配可升降手动旋转台，上铺橡胶板，直径Φ600，承重50kg以上。

喷漆柜顶部和侧面安装防爆灯，光照度要求不低于650lux。

喷漆柜内壁采用1.5mm厚镀锌钢板制作，平滑不积尘，利于清理，壁板之间在组装时应涂密封胶，立柱用3.0mm厚的钢板制作，并用镀锌型材制成，淌水板及其他与水接触部分均采用SUS304不锈钢板制作，淌水板上部设溢流槽。

喷漆柜应具有自动补水装置，采用浮动球阀自动补水，设计补水管道和开关，以方便工人进行补水，需考虑补水管道的出口高度，以保证喷漆柜内污水不会被反吸到补水管道。

喷漆柜的设计应配置污水泵，布置排污管道与厂房外的污水处理池连通，管道铺设应防止污水倒灌至水箱。

喷漆柜旁设压缩空气接口，配2个油水分离装置，并配备2个压力表和1把气枪，压力表要求精度等级达到1.5级，经南方公司计量中心检定合格。

喷漆柜两侧安装喷枪挂钩。

自动喷漆系统的空调送风系统主要由微电脑控制器、空调主机等设备组成，设备安装在厂房外，从厂房外吸进新鲜空气。

进风口应低于排风口2米以上，距地坪不低于2米，进风口设牢固的金属网，防止异物或生物被吸入。

微电脑控制器采用全中文液晶显示手操器，与温度、相对湿度、压力等信号输入和输出设备构成机组的整个控制系统；此控制系统操作界面友好，系统的安全可靠性好，控制精度高，可设定喷漆室内的温度、相对湿度、微正压力并实时显示，控制功能齐全。

水帘柜喷漆房废气如何处理引言在制造业中，喷漆是一种特别普遍的生产工艺，其中喷漆房是完成喷漆工作的关键生产设施。

然而，喷漆房使用的喷漆材料和溶剂可释放出大量的有害气体，对人体和环境都有极大的危害。

因此，在喷漆房的设计和建设中，需要考虑如何掌控和处理废气。

本文将重点讨论如何处理水帘柜喷漆房中的废气。

水帘柜喷漆房的结构水帘柜喷漆房是一种常见的喷漆房，其结构包括喷漆区、水帘柜和废气处理系统。

喷漆区是喷涂设备和工人操作区域，其空气通过水帘柜被过滤。

水帘柜是一种仿佛淋浴喷头的设备，其通过喷淋水幕过滤喷漆区产生的气体。

废气处理系统则用于进一步处理水帘柜过滤后的废气。

废气处理方式活性炭吸附法活性炭吸附法是目前比较常见的废气处理方式之一，其操作流程较为简单，而吸附剂可重复使用。

在此过程中，将废气引入活性炭吸附塔中，通过吸附剂的作用达到净化目的。

但其处理后的废气仍需要进一步处理，否则可能会对环境造成污染。

高温燃烧法高温燃烧法是将废气燃烧成为CO2和H2O等物质，达到净化的目的。

该方法需要在喷漆房内建设燃烧设备，并需要定期进行燃烧废气的处理。

但是，高温燃烧法处理废气需要耗费较多的能源，并且在的过程中也会产生二氧化碳等环境污染物。

冷凝吸取法冷凝吸取法是将废气经过冷却凝结，并被吸取剂吸附来达到净化的目的。

该方法操作较为简单，不需要额外耗费能源，与此同时处理后的液态废物也较为简单被处理。

但对于挥发性有机物（VOCs）的去除效果却不如活性炭吸附法。

离子交换法离子交换法是一种废气处理方式，适用于含有酸、碱性废气以及有色金属废气。

该方法通过吸附剂的选择能够实现对某些物质的专门去除。

但是离子交换法的实施成本比较高，需要定期更换吸附剂。

废气处理设施选型对于水帘柜喷漆房中的废气处理，应依据喷漆工艺及产生的废气种类、成分及污染程度等因素进行选型。

合适的废气处理设备应有以下特点：•应与喷漆系统同步，实现自动化掌控和运行；•废气处理设施应能够过滤掉大部分喷漆区产生的有害气体；•废气处理设施应有确定的容纳量，能够适应不同的工艺、温度、空气流量、废气浓度等参数的变化；•废气处理设施应能够平稳牢靠的运行，并且定期检查、清理；•废气处理设施应符合国家环保标准规定；•废气处理设施应选择合适的耗能型式。
