实验二 线性系统时域响应分析一、实验目的1．熟练掌握step( )函数和impulse( )函数的使用方法，研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。

2．通过响应曲线观测特征参量ζ和n ω对二阶系统性能的影响。

二、基础知识及MATLAB 函数（一）基础知识时域分析法直接在时间域中对系统进行分析，可以提供系统时间响应的全部信息，具有直观、准确的特点。

为了研究控制系统的时域特性，经常采用瞬态响应（如阶跃响应、脉冲响应和斜坡响应）。

本次实验从分析系统的性能指标出发，给出了在MATLAB 环境下获取系统时域响应和分析系统的动态性能和稳态性能的方法。

用MATLAB 求系统的瞬态响应时，将传递函数的分子、分母多项式的系数分别以s 的降幂排列写为两个数组num 、den 。

由于控制系统分子的阶次m 一般小于其分母的阶次n ，所以num 中的数组元素与分子多项式系数之间自右向左逐次对齐，不足部分用零补齐，缺项系数也用零补上。

1．用MATLAB 求控制系统的瞬态响应1）阶跃响应 求系统阶跃响应的指令有：step(num,den) 时间向量t 的范围由软件自动设定，阶跃响应曲线随即绘出step(num,den,t) 时间向量t 的范围可以由人工给定（例如t=0:0.1:10）[y ，x]=step(num,den) 返回变量y 为输出向量，x 为状态向量在MATLAB 程序中，先定义num,den 数组，并调用上述指令，即可生成单位阶跃输入信号下的阶跃响应曲线图。

考虑下列系统：25425)()(2++=s s s R s C 该系统可以表示为两个数组，每一个数组由相应的多项式系数组成，并且以s的降幂排列。

则MATLAB 的调用语句：num=[0 0 25]; %定义分子多项式 den=[1 4 25]; %定义分母多项式step(num,den) %调用阶跃响应函数求取单位阶跃响应曲线grid %画网格标度线 xlabel(‘t/s’),ylabel(‘c(t)’) %给坐标轴加上说明 title(‘Unit -step Respinse of G(s)=25/(s^2+4s+25)’) %给图形加上标题名 则该单位阶跃响应曲线如图2-1所示：为了在图形屏幕上书写文本，可以用text 命令在图上的任何位置加标注。

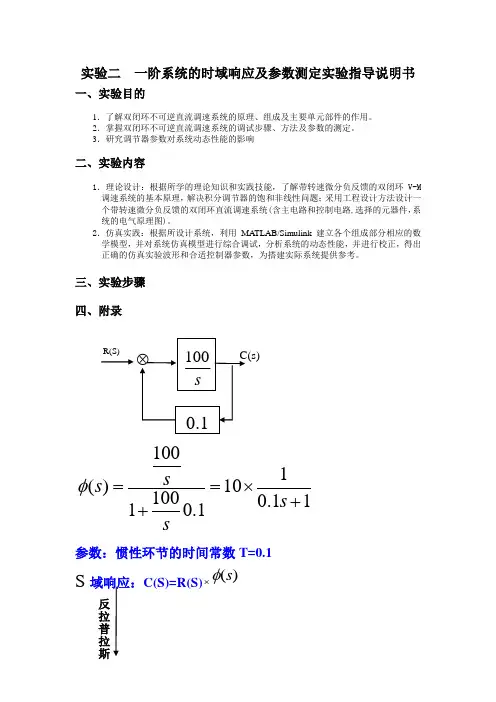

实验二 一阶系统的时域响应及参数测定实验指导说明书一、实验目的1．了解双闭环不可逆直流调速系统的原理、组成及主要单元部件的作用。

2．掌握双闭环不可逆直流调速系统的调试步骤、方法及参数的测定。

3．研究调节器参数对系统动态性能的影响二、实验内容1．理论设计：根据所学的理论知识和实践技能，了解带转速微分负反馈的双闭环V-M 调速系统的基本原理，解决积分调节器的饱和非线性问题；采用工程设计方法设计一个带转速微分负反馈的双闭环直流调速系统(含主电路和控制电路,选择的元器件，系统的电气原理图)。

2．仿真实践：根据所设计系统，利用MATLAB/Simulink 建立各个组成部分相应的数学模型，并对系统仿真模型进行综合调试，分析系统的动态性能，并进行校正，得出正确的仿真实验波形和合适控制器参数，为搭建实际系统提供参考。

三、实验步骤四、附录1001()101000.1110.1s s s sφ==⨯++ 参数：惯性环节的时间常数T=0.1S 域响应：C(S)=R(S)⨯()s φR(S) 反拉普拉斯变换t 域响应：()c t =1L -（C(S)）()-10()()()(1)101r t =,()0,<0100110011()10100101010.1(t)=10(1-e )t C S R S S R S t S S C S S S S S S Sc φ=≥⎧=⎨⎩⎛⎫=⋅==- ⎪++⎝⎭+输入信号是单位阶跃函数，t （）一阶系统的时域响应：任务：（1）在单位阶跃信号作用下，求取一阶系统的输出响应;设置不同的参数，分析系统输出响应。

（2）在单位斜坡信号作用下，求取一阶系统的输出响应；设置不同的参数，分析系统输出响应。

技巧：建立自控系统的模型，首先必须掌握控制系统的工作原理，并根据工作原理建立系统的动态结构方框图，依此建立系统的控制模型。

在单位阶跃作用下，R(S)=1/S,C(S)=101101010()()()0.1()0.110.10.1110110100.1110()101()10()100101(1)1011010tC S R S S S S S S s s s s c t t e t c t c φ-===-++=-=-++=-→∝∝=-===⨯-⨯=。

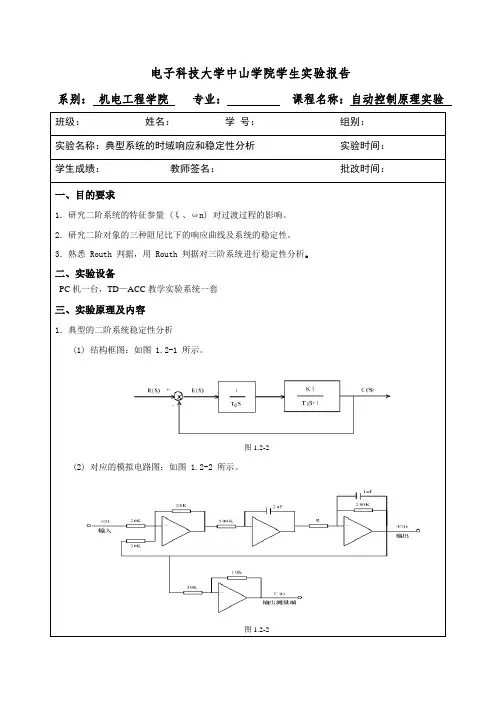

系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：典型系统的时域响应和稳定性分析实验时间：学生成绩：教师签名：批改时间：一、目的要求1．研究二阶系统的特征参量 (ξ、ωn) 对过渡过程的影响。

2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。

3．熟悉 Routh 判据，用 Routh 判据对三阶系统进行稳定性分析。

二、实验设备PC机一台，TD—ACC教学实验系统一套三、实验原理及内容1．典型的二阶系统稳定性分析(1) 结构框图：如图 1.2-1 所示。

图1.2-2(2) 对应的模拟电路图：如图 1.2-2 所示。

图1.2-2系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：实验时间：学生成绩：教师签名：批改时间：(3) 理论分析系统开环传递函数为：；开环增益：(4) 实验内容先算出临界阻尼、欠阻尼、过阻尼时电阻 R 的理论值，再将理论值应用于模拟电路中，观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。

在此实验中(图 1.2-2)，系统闭环传递函数为：其中自然振荡角频率：2．典型的三阶系统稳定性分析(1) 结构框图：如图 1.2-3 所示。

系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：实验时间：学生成绩：教师签名：批改时间：图 1.2-3(2)模拟电路图：如图1.2-4 所示。

图 1.2-4(3)理论分析：系统的特征方程为:(4)实验内容：实验前由Routh 判断得Routh 行列式为：系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：实验时间：学生成绩：教师签名：批改时间：为了保证系统稳定，第一列各值应为正数，所以有五、实验步骤1．将信号源单元的“ST”端插针与“S”端插针用“短路块”短接。

由于每个运放单元均设臵了锁零场效应管，所以运放具有锁零功能。

一、 实验名称：典型环节的时域分析和频域分析二、实验目的：(1) 理解、掌握matlab 模拟典型环节的根本方法，包括：比例环节、积分环节、一阶微分环节、惯性环节和振荡环节等。

(2) 熟悉各种典型环节的阶跃响应曲线和频域响应曲线 (3) 理解参数变化对动态特性的影响三、 实验要求：(1) 一人一机，独立完成实验内容 。

(2) 根据实验结果完成实验报告，并用A4纸打印后上交。

四、 时间：2022年11月21日 五、 地点：信自楼234实验报告：一、比例环节的时域分析和频域分析 比例环节的传递函数：()G s k(1) 当k=1:3:10时，绘制系统的阶跃响应曲线，分析ｋ值的影响情况。

程序：for k=1:3:10;num=k;den=1;G=tf(num,den);figure(1);step(G); hold on; %翻开第1个图形窗口，绘制系统的阶跃响应曲线 endfigure(1); legend('k=1','k=4','k=7','k=10'); 曲线：结果分析：时域响应的结果就是把输入信号放大k 倍。

如图，输入信号为幅值为1的阶跃信号，因此，输出是幅值为k 的阶跃信号。

程序：for k=1:3:10;num=k;den=1;G=tf(num,den);figure(1);bode(G);hold on; %翻开第1个图形窗口，绘制系统的阶跃响应曲线 endfigure(1); legend('k=1','k=4','k=7','k=10');曲线：结果分析：比例环节对幅频有影响，输出信号的幅值为输入信号的20*lgk倍。

比例环节对相位没有影响，如图显示，相位特性为一条0度的程度线。

二、积分环节的时域分析和频域分析积分环节的传递函数：1 ()G ss=(1) 当k=1:3:10时，绘制系统()kG ss=的阶跃响应曲线，分析曲线特点。

实验名称：系统时域分析的仿真实验一、实验目的1、掌握Matlab求解LTI系统响应的方法。

2、会用simulink建立系统模型。

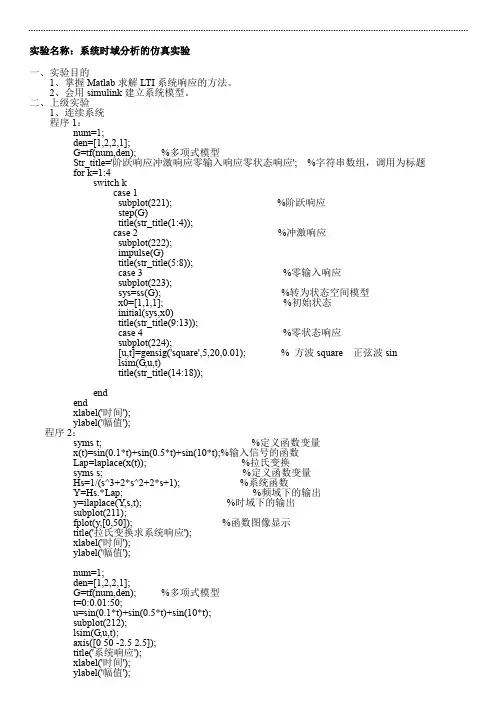

二、上级实验1、连续系统程序1：num=1;den=[1,2,2,1];G=tf(num,den); %多项式模型Str_title='阶跃响应冲激响应零输入响应零状态响应'; %字符串数组，调用为标题for k=1:4switch kcase 1subplot(221); %阶跃响应step(G)title(str_title(1:4));case 2 %冲激响应subplot(222);impulse(G)title(str_title(5:8));case 3 %零输入响应subplot(223);sys=ss(G); %转为状态空间模型x0=[1,1,1]; %初始状态initial(sys,x0)title(str_title(9:13));case 4 %零状态响应subplot(224);[u,t]=gensig('square',5,20,0.01); % 方波square 正弦波sinlsim(G,u,t)title(str_title(14:18));endendxlabel('时间');ylabel('幅值');程序2：syms t; %定义函数变量x(t)=sin(0.1*t)+sin(0.5*t)+sin(10*t);%输入信号的函数Lap=laplace(x(t)); %拉氏变换syms s; %定义函数变量Hs=1/(s^3+2*s^2+2*s+1); %系统函数Y=Hs.*Lap; %频域下的输出y=ilaplace(Y,s,t); %时域下的输出subplot(211);fplot(y,[0,50]); %函数图像显示title('拉氏变换求系统响应');xlabel('时间');ylabel('幅值');num=1;den=[1,2,2,1];G=tf(num,den); %多项式模型t=0:0.01:50;u=sin(0.1*t)+sin(0.5*t)+sin(10*t);subplot(212);lsim(G,u,t);axis([0 50 -2.5 2.5]);title('系统响应');xlabel('时间');ylabel('幅值');图形1：图形2：2、离散系统程序1：num=1；den=[2 -1 -1];G=tf(num,den,0.1,'Variable','z');N=50; %作图点数n=0:N-1;hn=impz(num,den,n); %冲激函数subplot(221);stem(n,hn,'filled');title('冲激响应')grid on;gn=stepz(num,den,n); %阶跃函数subplot(222);stem(n,gn,'filled');title('阶跃响应')grid on;n=0:50;nl=length(n);y01=[0 1]; %y的初始状态x01=[0 0]; %x的初始状态x1=zeros(1,nl);zilingshuru1=filtic(num,den,y01,x01); %为filter函数准备初始值y1=filter(num,den,x1,zilingshuru1); %零输入响应subplot(223);stem(n,y1,'filled');title('零输入响应');grid on;y02=[0 0]; %零状态响应x02=[0 0];Rn=2.^n;zi2=filtic(num,den,y02,x02);y2=filter(num,den,Rn,zi2);subplot(224);stem(n,y2,'filled');title('零状态响应');grid on;程序2：num=1；den=[2 -1 -1];G=tf(num,den,0.1,'Variable','z');n=0:100; %N取100Rn=n;hn=impz(num,den,n); %卷积法yn=conv(Rn,hn);subplot(211);stem(yn,'filled');title('conv系统响应');grid on;y02=[0 1]; %filter函数法x02=[0 1];zi2=filtic(num,den,y02,x02);y2=filter(num,den,Rn,zi2);subplot(212);stem(n,y2,'filled');title('filter系统响应');grid on;图形1：图形2：三、分析与结论1、连续系统H(s)=1/(s^3+2*s^2+2*s+1)这一系统函数。

中南大学典型系统时域响应及稳定性分析实验报告典型试验系统的时域响应和稳定性分析1.目的要求1。

研究二阶系统的特征参数(ξ，ωn)对跃迁过程的影响。

2.研究二阶对象在三种阻尼比下的响应曲线和系统稳定性。

3.熟悉劳斯判据，用劳斯判据分析三阶系统的稳定性。

2.原则1简介。

典型二阶系统的稳定性分析(1)结构框图:如图所示。

(2)理论分析系统的开环传递函数为:开环增益2。

典型三阶系统的稳定性分析(1)结构框图:如图所示。

(2)理论分析系统的开环传递函数为:系统的特征方程为:三个，一台仪表电脑，TD-1.目的要求1。

研究二阶系统的特征参数(ξ，ωn)对跃迁过程的影响。

2.研究二阶对象在三种阻尼比下的响应曲线和系统稳定性。

3.熟悉劳斯判据，用劳斯判据分析三阶系统的稳定性。

2.原则1简介。

典型二阶系统的稳定性分析(1)结构框图:如图所示。

(2)理论分析系统的开环传递函数为:开环增益2。

典型三阶系统的稳定性分析(1)结构框图:如图所示。

(2)理论分析系统的开环传递函数为:系统的特征方程为:三、一台仪表微机，TD:首先计算临界阻尼、欠阻尼和过阻尼时电阻R的理论值，然后将理论值应用于模拟电路，观察二阶系统的动态性能和稳定性，这应与理论分析基本一致。

系统的闭环传递函数为:其中固有振荡角频率:阻尼比:2.典型三阶系统稳定性分析实验内容Routh行列式由Routh在实验前确定为:为了确保系统的稳定性，第一列中的值应该是正的，因此有实验步骤:1.用“短路块”缩短信号源单元的“ST”端脚和“S”端脚。

由于每个运算放大器单元配备有零锁定场效应晶体管，所以运算放大器具有零锁定功能。

将开关置于“方波”位置，分别调节调幅和调频电位器，使“输出”端的方波幅度输出为1V，周期约为10s。

2.典型二阶系统瞬态性能指标测试(1)根据模拟电路图1.2-系统闭环传递函数:其中固有振荡角频率:阻尼比:2.典型三阶系统稳定性分析实验内容Routh行列式由Routh在实验前确定为:为了确保系统的稳定性，第一列中的值应该是正的，因此有实验步骤:1.用“短路块”缩短信号源单元的“ST”端脚和“S”端脚。

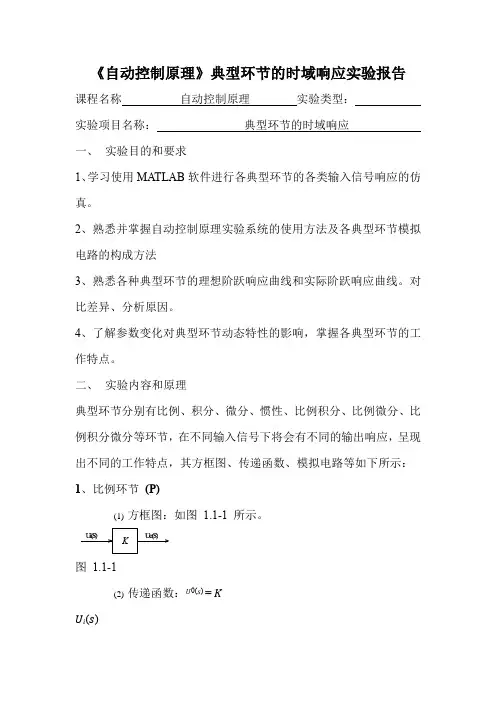

典型环节的时域响应实验报告.doc
时域品响实验报告
实验目的：
本实验要求使用示波器对典型环节进行时域响应测试以及分析、评估环节上增益与相位特性。

实验原理：
示波器通过采用双向采样，检测来自信号源传输器的输入信号并将其转换为数字数据以及图形显示。

实验中使用一个典型环节对信号进行处理，示波器将其输入和输出的波形作为时域响应的测试对象，实验的目的是了解环节的相位特性以及增益计算，及通过观察响应信号的特点，判断环节的性能。

实验方法及步骤：
1. 使用测试设备准备实验的元器件，一个典型环节、一组示波器（主从），以及两组不同频率的信号源传输器
2. 使用示波器图形界面设置测量范围及分辨率，让示波器开始记录信号波形
3. 用信号源传输器向典型环节输入不同频率的信号
4. 记录典型环节响应信号输入及输出的幅值，计算该环节增益
5. 观察输入及输出信号的波形特性，判断环节的相位特性，以及反应时间等
6. 根据测量数据，计算环节的有效增益
实验结果：
通过这次实验得出的时域响应特性，描述了典型环节在不同信号频率下输出信号幅值以及输出信号相位特性及其波形特征，同时计算出该环节的有效增益。

结论：
本次实验分析该环节的时域特性，包括输出信号的增益以及相位特性，计算出该环节的有效增益处理，检测与测量数据吻合良好，可以正常使用该典型环节进行实际应用。

中南大学典型系统的时域响应和稳定性分析实验报告实验介绍：本实验以中南大学典型系统为研究对象，通过构建数学模型和实际建模结果，分析系统的时域响应和稳定性，以及初步探讨系统的性能和优化方法。

实验步骤：1、对中南大学典型系统进行数学建模，并得到系统的传递函数。

2、通过Matlab对系统的传递函数进行分析，得到系统的时域响应。

3、分析系统特征方程的根，判断系统的稳定性。

4、探讨系统的性能指标，并初步探讨系统的优化方法。

实验结果：1、数学模型及传递函数：根据中南大学典型系统的构成，我们可以得到其传递函数为：$$G(s) = \frac{Y(s)}{X(s)}=\frac{K}{s(T_1s+1)(T_2s+1)}$$2、时域响应分析：阶跃响应脉冲响应可以看出，在系统输入为阶跃信号时，系统的响应随着时间的增加逐渐趋于稳定；在系统输入为脉冲信号时，系统的响应在一定时间范围内会有一个稳定的振荡。

3、稳定性分析：我们根据系统的特征方程$$1+G(s)=0$$得到特征方程为：$$s^3+T_1T_2s^2+(T_1+T_2)s+K=0$$我们通过Matlab计算特征方程的根，得到系统的特征根分别为：$-0.0327\pm0.6480j$和$-2.4341$。

根据根的位置，我们可以判断系统的稳定性。

由于系统的根都在左半平面，因此系统是稳定的。

4、性能指标和优化方法：本实验中，我们主要关注系统的稳定性和响应速度等性能指标。

在实际应用中，我们可以通过调整系统控制参数，如增益$K$和时间常数$T_1$和$T_2$等，来优化系统的性能。

结论：本实验通过对中南大学典型系统进行数学建模和实际响应分析，得到了系统的传递函数、阶跃响应和脉冲响应等数学模型，并根据特征方程的根判断了系统的稳定性。

在探讨系统性能指标和优化方法的基础上，我们可以进一步探究系统的优化方案，并为实际控制应用提供参考。

第1篇一、实验目的1. 了解系统时域响应的基本概念和常用分析方法。

2. 掌握利用MATLAB软件进行系统时域响应分析的方法。

3. 分析不同类型系统的时域响应特性，并掌握系统性能指标的计算方法。

二、实验原理系统时域响应是指系统对输入信号的响应，通常用输出信号随时间变化的曲线表示。

时域响应分析是系统分析与设计中重要的环节，通过对系统时域响应的分析，可以了解系统的动态性能、稳定性和过渡过程等特性。

时域响应分析主要包括以下内容：1. 系统的阶跃响应：阶跃响应是指系统在单位阶跃信号作用下的输出响应，反映了系统在稳态和过渡过程中的动态特性。

2. 系统的脉冲响应：脉冲响应是指系统在单位脉冲信号作用下的输出响应，反映了系统的瞬态特性。

3. 系统的阶跃恢复响应：阶跃恢复响应是指系统在阶跃信号消失后的输出响应，反映了系统的恢复特性。

三、实验设备与软件1. 实验设备：计算机、MATLAB软件2. 实验内容：系统时域响应分析四、实验步骤1. 阶跃响应分析（1）建立系统的传递函数模型；（2）利用MATLAB的step函数绘制阶跃响应曲线；（3）分析阶跃响应曲线，计算系统的性能指标，如上升时间、峰值时间、调节时间、超调量等。

2. 脉冲响应分析（1）建立系统的传递函数模型；（2）利用MATLAB的impulse函数绘制脉冲响应曲线；（3）分析脉冲响应曲线，了解系统的瞬态特性。

3. 阶跃恢复响应分析（1）建立系统的传递函数模型；（2）利用MATLAB的step函数绘制阶跃恢复响应曲线；（3）分析阶跃恢复响应曲线，了解系统的恢复特性。

五、实验结果与分析1. 阶跃响应分析（1）系统阶跃响应曲线如图1所示，上升时间为0.5s，峰值时间为1s，超调量为20%，调节时间为3s。

图1 系统阶跃响应曲线（2）根据阶跃响应曲线，计算系统的性能指标如下：上升时间：t_r = 0.5s峰值时间：t_p = 1s超调量：M = 20%调节时间：t_s = 3s2. 脉冲响应分析（1）系统脉冲响应曲线如图2所示，系统在脉冲信号作用下的瞬态特性较好。

实验一测试系统的时域响应【实验目的】1．了解MATLAB软件的基本特点和功能,熟悉其界面、菜单和工具条，熟悉MATLAB程序设计结构及M文件的编制；2．掌握线性系统模型的计算机表示方法；3．掌握求线性定常连续系统时域输出响应的方法，求得系统的时域响应曲线；4. 了解Simulink 的使用。

【实验指导】一、模型的建立:在线性系统理论中,一般常用的数学模型形式有:(1)传递函数模型；(2)状态空间模型；(3)零极点增益模型这些模型之间都有着内在的联系,可以相互进行转换.1、传递函数模型若已知系统的传递函数为:对线性定常系统,式中s的系数均为常数,且an不等于零,这时系统在MATLAB中可以方便地由分子和分母系数构成的两个向量唯一地确定出来,这两个向量分别用num和den表示.num=[cm,c,m-1,…,c1,c0]den=[an,an-1,…,a1,a0]注意:它们都是按s的降幂进行排列的.则传递函数模型建立函数为:sys=tf(num,den).2、零极点增益模型(略)3、状态空间模型（略）二、模型的转换在一些场合下需要用到某种模型,而在另外一些场合下可能需要另外的模型,这就需要进行模型的转换.三、模型的连接1、并联:parallel[num,den]=parallel(num1,den1,num2,den2)%将并联连接的传递函数进行相加.2、串联:series[num,den]=series(num1,den1,num2,den2)%将串联连接的传递函数进行相乘.3、反馈:feedback[num,den]=feedback(num1,den1,num2,den2,sign)%可以得到类似的连接,只是子系统和闭环系统均以传递函数的形式表示.当sign=1时采用正反馈;当sign= -1时采用负反馈;sign缺省时,默认为负反馈.4、闭环:cloop(单位反馈)[numc,denc]=cloop(num,den,sign)%表示由传递函数表示的开环系统构成闭环系统,sign意义与上述相同.四、线性连续系统的时域响应1 求取线性连续系统的阶跃响应函数为(step) 基本格式为:step(sys) step(num,den)【实验内容】1. 典型一阶系统的传递函数为 11)(+=s s G τ；τ为时间常数，试绘出当τ=0.5、1、 2、4、6、8、时该系统的单位阶跃响应曲线。

系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：典型系统的时域响应和稳定性分析实验时间：学生成绩：教师签名：批改时间：一、目的要求1．研究二阶系统的特征参量 (ξ、ωn) 对过渡过程的影响。

2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。

3．熟悉 Routh 判据，用 Routh 判据对三阶系统进行稳定性分析。

二、实验设备PC机一台，TD—ACC教学实验系统一套三、实验原理及内容1．典型的二阶系统稳定性分析(1) 结构框图：如图 1.2-1 所示。

图1.2-2(2) 对应的模拟电路图：如图 1.2-2 所示。

图1.2-2系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：实验时间：学生成绩：教师签名：批改时间：(3) 理论分析系统开环传递函数为：；开环增益：(4) 实验内容先算出临界阻尼、欠阻尼、过阻尼时电阻 R 的理论值，再将理论值应用于模拟电路中，观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。

在此实验中(图 1.2-2)，系统闭环传递函数为：其中自然振荡角频率：2．典型的三阶系统稳定性分析(1) 结构框图：如图 1.2-3 所示。

系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：实验时间：学生成绩：教师签名：批改时间：图 1.2-3(2)模拟电路图：如图 1.2-4 所示。

图 1.2-4(3)理论分析：系统的特征方程为:(4)实验内容：实验前由 Routh 判断得 Routh 行列式为：系别：机电工程学院专业：课程名称：自动控制原理实验班级：姓名：学号：组别：实验名称：实验时间：学生成绩：教师签名：批改时间：为了保证系统稳定，第一列各值应为正数，所以有五、实验步骤1．将信号源单元的“ST”端插针与“S”端插针用“短路块”短接。

由于每个运放单元均设臵了锁零场效应管，所以运放具有锁零功能。

实验二典型系统的时域响应分析1. 实验目的1) 通过用MATLAB 及SIMULINK 对控制系统的时域分析有感性认识。

2) 明确对于一阶系统，单位阶跃信号、单位斜坡信号以及单位脉冲信号的响应曲线图。

3) 对于二阶系统阶跃信号的响应曲线图以及不同阻尼比、不同自然角频率取值范围的二阶系统曲线比较图。

4) 利用MATLAB 软件来绘制高阶控制系统的零极点分布图，判断此系统是否有主导极点，能否用低阶系统来近似，并将高阶系统与低阶系统的阶跃响应特性进行比较5）编制简单的M文件程序。

2. 实验仪器PC计算机一台，MATLAB软件1套3. 实验内容1）一阶系统的响应（1) 一阶系统的单位阶跃响应在SIMULINK 环境下搭建图1的模型，进行仿真，得出仿真曲线图。

理论分析：C（s）=1/[s(0.8s+1)]由拉氏反变换得h(t)=1-e^(-t/0.8) (t>=0)由此得知，图形是一条单调上升的指数曲线，与理论分析相符。

（2) 一阶系统的单位斜坡响应在SIMULINK环境下搭建图2的模型，将示波器横轴终值修改为12进行仿真，得出仿真曲线图。

理论分析：C（s）=1/[s^2(4s+1)]可求的一阶系统的单位斜坡响应为c(t)=(t-4)+4e^(-t/4) e(t)=r(t)-c(t)=4-4e^(-t/4) 当t=0时，e(t)=0,当趋于无穷时，误差趋于常值4.3）一阶系统的单位脉冲响应在medit 环境下，编译一个.m 文件，利用impulse（）函数可以得出仿真曲线图。

此处注意分析在SIMULINK 环境中可否得到该曲线图。

理论分析：C （s ）=5/(0.8s+2)=(5/2)/(0.4s+1)可求的g(t)=6.25e^(-t/0.4),是一个单调递减的函数。

两种环境下得到的曲线图不一致。

2）二阶系统的单位阶跃响应二阶系统的闭环传递函数标准形式为 2222)(nn n s s s G ωζωω++= 其阶跃响应可以分以下情况解出①当0=ζ时，系统阶跃响应为 )cos(1)(t t c n ω-=②当10<<ζ时，系统阶跃响应为 )sin(111)(2θωζζω+--=-t e t c d tn其中ζζθ/121-=-tg ，21ζωω-=n d③当1=ζ时，系统阶跃响应为 t n n e t t c ωω-+-=)1(1)(④当1>ζ时，系统阶跃响应为 ⎪⎪⎭⎫ ⎝⎛---=21221121)(λλζωλλt t ne e t c 其中121---=ζζλ，122-+-=ζζλ （1）自然角频率1=n ω选取不同阻尼比=ζ0,0.2,0.4,0.6,0.8,1.0,2.0，用MATLAB得到二阶系统阶跃响应曲线。

实验二典型系统的时域响应分析实验仿真报告答案分析解析Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】实验二典型系统的时域响应分析1. 实验目的1) 通过用MATLAB 及SIMULINK 对控制系统的时域分析有感性认识。

2) 明确对于一阶系统，单位阶跃信号、单位斜坡信号以及单位脉冲信号的响应曲线图。

3) 对于二阶系统阶跃信号的响应曲线图以及不同阻尼比、不同自然角频率取值范围的二阶系统曲线比较图。

4) 利用MATLAB 软件来绘制高阶控制系统的零极点分布图，判断此系统是否有主导极点，能否用低阶系统来近似，并将高阶系统与低阶系统的阶跃响应特性进行比较5）编制简单的M文件程序。

2. 实验仪器PC计算机一台，MATLAB软件1套3. 实验内容1）一阶系统的响应（1) 一阶系统的单位阶跃响应在SIMULINK 环境下搭建图1的模型，进行仿真，得出仿真曲线图。

理论分析：C（s）=1/[s+1)]由拉氏反变换得h(t)=1-e^(-t/ (t>=0)由此得知，图形是一条单调上升的指数曲线，与理论分析相符。

（2) 一阶系统的单位斜坡响应在SIMULINK 环境下搭建图2的模型，将示波器横轴终值修改为12进行仿真，得出仿真曲线图。

理论分析：C （s ）=1/[s^2(4s+1)]可求的一阶系统的单位斜坡响应为c(t)=(t-4)+4e^(-t/4)e(t)=r(t)-c(t)=4-4e^(-t/4) 当t=0时，e(t)=0,当趋于无穷时，误差趋于常值4.3） 一阶系统的单位脉冲响应在medit 环境下，编译一个.m 文件，利用impulse （）函数可以得出仿真曲线图。

此处注意分析在SIMULINK 环境中可否得到该曲线图。

理论分析：C （s ）=5/+2)=(5/2)/+1)可求的g(t)=^(-t/,是一个单调递减的函数。

两种环境下得到的曲线图不一致。

2）二阶系统的单位阶跃响应二阶系统的闭环传递函数标准形式为 其阶跃响应可以分以下情况解出①当0=ζ时，系统阶跃响应为 )cos(1)(t t c n ω-=②当10<<ζ时，系统阶跃响应为 )sin(111)(2θωζζω+--=-t e t c d tn其中ζζθ/121-=-tg ，21ζωω-=n d③当1=ζ时，系统阶跃响应为 t n n e t t c ωω-+-=)1(1)(④当1>ζ时，系统阶跃响应为 ⎪⎪⎭⎫ ⎝⎛---=21221121)(λλζωλλt t ne e t c 其中121---=ζζλ，122-+-=ζζλ （1）自然角频率1=n ω选取不同阻尼比=ζ0,,,,,,，用MATLAB 得到二阶系统阶跃响应曲线。

实验报告控制工程基础实验题目：实验一典型环节时域特性的仿真实验实验二典型环节频域特性的仿真实验实验三系统稳定性分析的仿真实验实验一典型环节时域特性的仿真实验一、实验目的：1、通过观察典型环节在单位阶跃信号作用下的动态特性，熟悉各种典型环节的响应曲线。

2、定性了解各参数变化对典型环节动态特性的影响。

3、初步了解Matlab中Simulink的使用方法。

二、实验设备：电脑三、实验内容：研究典型环节(比例、积分、微分、惯性、二阶)在阶跃输入信号及白噪声干扰信号输入的响应。

四、实验步骤：1.1 运行Matlab，在命令窗口“Command Window”下键入“Simulink”后回车，则打开相应的系统模型库；或者点击菜单上的“Simulink”图标，进入系统仿真模型库。

然后点击左上角“创建新文件图标”，打开模型编辑窗口。

1.2 调出模块在系统仿真模型库中，把要求的模块都放置在模型编辑窗口里面。

从信号源模块包(Sources)中拖出1个阶跃信号(step)和1个白噪声信号发生器(band-limited white noise) ；从输出模块包(Sinks)中拖出1个示波器(Scope)；从连续系统典型环节模块包(Continuous) 中拖出1个微分环节(Derivative)和3个传函环节从数学运算模块包(Math Operations)中拖出1个比例环节(Gain)和1个加法器(Sum) ；从信号与系统模块包(Signals Routing) 拖出1个汇流排(Mux)；所有模块都放置在模型编辑窗口里面。

1.3 模块参数设置双击打开3个传函环节(Transfer Fcn)，通过设定参数 (参照图1的数据)，分别构成积分、惯性和二阶环节；打开比例环节，设定比例增益为2；打开白噪声信号发生器，设定功率(Noise power)为0.0001，采样时间(Sample time)为0.05。

1.4 模块连接将各模块连接成如图1所示的仿真模型系统。

实验二 二阶系统时域分析一、 实验目的1. 学习瞬态性能指标的测试技能2. 了解参数变化对系统瞬态性能及稳定性的影响二、 实验要求观测不同参数下二阶系统的阶跃响应曲线并测出性能指标：超调量σ、峰值时间p t 、调节时间s t 。

三、 实验仪器1. GSMT2014型直流伺服系统控制平台；2. PC 、MA TLAB 平台。

四、 实验原理采用转速为输出的直流伺服电机为被控对象，设控制器为ss K s G c )1052.0()(+=，K 为开环增益，构成新的单位负反馈闭环系统。

已知被控对象的数学模型为：112.011052.01)()()(0+⨯+==s s s n s n s G u c 开环传递函数为：)112.0(112.011052.01)1052.0()()()(0+=+⨯+⨯+=⨯=s s Ks s s s K s G s G s G c 设典型二阶系统的结构图如图2.1所示。

图2.1 典型二阶系统结构图其中，当01T =、12.01=T 、21K =时，开环传递函数为：)112.0()1()(1021+=+=s s Ks T s T K K s G 其中，开环增益为1021K T K K K ==。

闭环传递函数为其中，1T K n =ω 11121T K =ξ (2.1) （1）当10<<ξ，即欠阻尼情况时，二阶系统的阶跃响应为衰减振荡，如图2.2中曲线1所示。

()1)(0)n T d C t t t ξωωθ=-+≥ (2.2)式中 21ξωω-=n d1tgθ-=峰值时间可由式（2.2）对时间求导，并令它为零，得：p d t πω== (2.3)超调量()()()p p C t C t C t σ∞∞-=，求得p eσ= (2.4)调节时间s t ，采用2%允许误差范围时，近似地等于系统时间常数1()n ξω⨯的四倍，即：n s t ξω4=(2.5)（2）当1=ξ，临界阻尼时，系统的阶跃响应为单调的指数曲线，如图2.2中曲线2所示)0()1(1)(≥+-=-t t e t C n t n ωω令输出为98.0可求得s t 。
