物理九年级全一册 第十六章 综合能力测试卷

人教版九年级物理全一册第十六章《电压电阻》测试卷（含答案）一、单选题1．下列关于电流、电压的说法中正确的是（）A．有电源，电路中就一定有电流B．电子计算器工作时的电流约为150AC．水轮机中的“水流”相当于电路中的电压D．电流从电压表的正接线柱流入，负接线柱流出2．关于电流表和电压表的使用，下列说法正确的是（）A．通电后，两表指针反向偏转时，定是正、负接线柱接反了B．两表都先用小量程“试触”后，再选择合适的量程C．两表都不能将正、负接线柱直接接到电源的两极上D．电流表应与被测用电器并联使用3．下列电路图中，能正确测量出灯泡L2两端电压的是（）A．B．C．D．4．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表5．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。

闭合开关时，两灯都正常发光。

以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联6．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V7．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。

如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（）A．U甲＜U乙，I甲=I乙B．U甲=U乙，I甲＜I乙C．U甲>U乙，I甲=I乙D．U甲>U乙，I＜I乙甲8．灯泡L1和L2连接在同一电路中，报据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中取下，L2也不亮C．两灯两端的电压相等D．通过两灯的电流不相等9．关于导体的电阻，下列说法正确的是（）A．导体的电阻越小，表示导体对电流的阻碍作用越小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．铜导线电阻比铁导线电阻小10．如图所示，为两种材料不同，横截面积也不同的圆柱形导体连接在电路中的电路图，下列关于电流的说法正确的是（）A．A导体横截面积较小，电阻较大，电流较小B．B导体横截面积较大，电阻较小电流较大C．A、B材料不同，无法判断电阻大小，无法确定电流大小D．A、B导体串联，电流大小相等11．如图所示的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ）A ．电压表的示数为3VB ．电流表将被烧坏C ．灯L 1不亮、灯L 2亮D ．两只灯都将被烧坏2.下列电路中电压表测量R 2两端电压，且电路连接正确是( )A. B.C. D.3. 如图所示，设电源电压保持不变，S 1断开S 2闭合时，电压表读数为4.5 V ，S 1闭合S 2断开时，电压表读数变为3 V ，灯泡L l 和L 2两端电压分别是（ ）A.3 V 和4.5 VB.3 V 和1.5 VC.3 V 和3 VD.1.5 V 和4.5 V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S ，R 1两端的电压为1V ，那么图中电压表的示数为（ ）V L 1L 2S 1S 2A．1V B．2V C．3V D．4V5．如图所示的电路图中，能用电压表正确测出灯L两端电压的是( )1A B C D6.如图所示,电路中虚线框中是一个电阻箱,最下排为电阻丝,中间排为接线柱和插孔,上排A、B、C、D为铜塞,开始时,铜塞都没有插入接线柱中,电源电压保持不变,下列说法正确的是()A.要使电流表示数达到最大,需将铜塞全部插入插孔B.要使电流表示数减小,应插入铜塞C.闭合开关,电阻箱接入电路中的电阻为零D.闭合开关,电流表示数最大7．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制亮，8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，电流表和电压表均有读数．则故障原因不可能是（）灯L2xA．L1断路B．L1短路C．L2断路D．L2短路9.如图所示,电路中能实现灯泡从亮到灭的电路是()10.如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（）A．开关S由闭合到断开时，A1示数变大B．开关S由闭合到断开，A示数减小了0.5 A，A1示数不变C．开关S由闭合到断开时，V表示数变小D．开关S闭合时，A1与A的示数之比为3：511. 如图所示的电路，下列说法正确的是( )A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流B.只闭合开关，灯泡与滑动变阻器并联后再与串联C.闭合开关、，灯泡、并联后再与滑动变阻器串联D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等14. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I 1、I2，那么下列关系式正确的是（）A．U2=U1+U3I1=I2B．U2=Ul=U3I1=I2C．U3=Ul+U2I1＜I2D．U3=Ul+U2Il＞I2二、填空题16．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．17. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。

九年级物理全一册第十六章《电压电阻》综合测试卷-人教版（含答案）一、选择题1．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．灯泡L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路2．如图所示电路中，a、b是测量电压或电流的仪表。

当闭合开关S后，为了使小灯泡都能发光，则（）A．a是电流表，b是电压表B．a是电压表，b是电流表C．a是电流表，b是电流表D．a是电压表，b是电压表3．分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理。

以下处理方法中正确的是（）A．电流表看成是断路的B．把电压表看成是断路的C．把电流表看成一个大电阻D．把电压表看成一根导线4．由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式接入电路中，不计温度的影响，则（）A．通过两段导体的电流：I AB＜I BCB．两段导体的电阻值：R AB=R BCC．两段导体的电阻值：R AB＜R BCD．通过两段导体的电流：I AB=I BC5．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V6．收音机上用来调节音量的是一种电位器，如图甲所示，图乙为其内部结构示意图。

使用时逆时针转动旋钮（滑片），可以使电路中电流变大，声音变大。

关于电位器接线柱的连接，下列说法正确的是（）A．接线柱A、B接入电路B．接线柱A、C接入电路C．接线柱C、B接入电路D．只需接线柱A接入电路7．物理学中，电阻的国际制单位是用下列哪位科学家的名字命名的（）A．安培B．欧姆C．瓦特D．焦耳8．如图所示的电路中，电源电压6V不变。

闭合开关，小灯泡不亮。

若电路故障只是灯丝断了，则两电表的情况为（）A．电流表示数为零，电压表示数为6VB．电流表示数超过所选量程，电压表示数为零C．电流表示数为零，电压表示数超过所选量程D．电流表示数超过所选量程，电压表示数为6V9．在番茄上相隔一定距离分别插入铜片和锌片，制成番茄电池将铜片、锌片与电压表相连，电压表有偏转（如图所示）。

九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。

为了安全用电，我们应对生活中的一些“电”常识有所了解。

下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。

其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。

下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。

第十六章电压电阻全章综合训练刷中考考点1 电压及其测量(1[2023黑龙江牡丹江中考，中]如图所示，闭合开关，说法正确的是 ( )A.两只小灯泡并联B.电压表测量 L₁两端的电压C.若L₁不发光，一定是L₁断路D.若L₂不发光，电压表一定无示数2[2023 湖南怀化中考，中]在如图所示电路中，闭合开关后电压表 V₁的示数为2.5 V，V的示数为4.5V，则电路的电源电压为 V，灯L₂两端电压为 V。

3[2023 福建中考,中]如图所示，电源电压不变，灯L₁、L₂完全相同。

闭合S₁,断开S₂、S₃,灯 L₁、L₂是联的。

闭合S₁、S₂,断开S₃,电压表示数为U₁;闭合S₁、S₃,断开S₂,电压表示数为U₂,则U₁:U₂=。

考点2 电阻及其影响因素4[2023 湖南常德中考,中]有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为 R₁；将B 导线均匀地拉伸到原来长度的两倍，电阻变为R₂；将C导线从中间对折，电阻变为R₃。

下列大小关系正确的是( )A.R₁>R₂>R₃B.R₂>R₁>R₃C.R₂>R₃>R₁D.R₃>R₁>R₂5[2023 天津中考,中]电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。

当滑片向A端旋转时，连入电路的电阻 ( )A.变大B.变小C.不变D.先变大后变小6[2022 黑龙江绥化中考，中]“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。

编号材料长度/m 横截面积/mm²灯泡亮度A 锰铜合金0.5 0.8 亮B 镍铬合金0.5 0.8 较亮C 镍铬合金0.5 0.4 较暗D 镍铬合金 1.0 0.4 暗(1)实验中通过观察比较电阻丝电阻的大小。

(2)实验中采用的研究方法是和转换法。

(3)分别将编号为的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表2．小明按图甲的电路进行实验，当闭合开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为A．6V 1.5V B．7.5V 1.5V C．1.5V7.5V D．1.5V6V3．如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A．6V；4V B．4V；6V C．6V；10V D．4V；10V4．在如图所示的电路中，S闭合后下列各种情况正确的是（）A．若甲、乙、丙电压表，当S1闭合后U丙=U甲=U乙B．若电路是并联电路，则乙表示数大于丙表的示数C．若甲电压表，乙、丙电流表，S1断开形成串联电路D．电路中甲表和乙表可以同时是电流表5．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．6．下列说法中正确的是（）A．有电压时，电路中一定有电流B．由公式R＝UI可知，电阻与电压成正比，与电流成反比C．最基本的电路是断路和短路D．一个电子所带的电荷量是-191.610C7．如图所示电路中，当开关S1，S2闭合时，能够测量小灯泡L2两端电压的电路是() A．B．C．D．8．我国青年科学家曹原研究发现了让石墨烯电阻变为零的原理。

电阻为零的石墨烯是（）A．超导体B．绝缘体C．半导体D．导体二、填空题9．铜导线的导电性能好，因为铜是；芯片是指含有集成电路的硅片，制造芯片的主要材料是；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨以一个“魔角”叠加在一起时，石墨烯的电阻会突然变为0，此现象中石墨烯是。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。

若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。

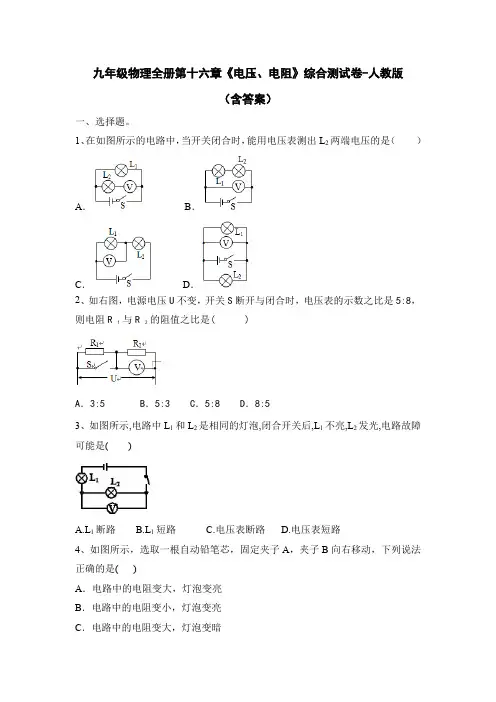

九年级物理全册第十六章《电压、电阻》综合测试卷-人教版（含答案）一、选择题。

1、在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（）A．B．C．D．2、如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1 与R2的阻值之比是( )A．3:5 B．5:3 C．5:8 D．8:53、如图所示,电路中L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路4、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( )A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗5、在科学实验和生活中，有许多涉及操作上的“先后”问题，下列描述中最恰当的是（）A．在电学实验中，为保护电路，先闭合开关，后将滑动变阻器移到阻值最大处B．稀释浓硫酸时，先将浓硫酸倒入烧杯中，后将水沿着烧杯壁慢慢倒入浓硫酸中C．粗盐提纯时，先用酒精灯将蒸发皿中的溶剂全部蒸干，后熄灭酒精灯停止加热D．用称重法测物体在水中的浮力，先测量物体的重力，后测量物体浸入水中时的拉力6、实验课上，一位同学选“0~3 V”量程的电压表测量电压，但另一同学却读数为12 V，则实际上测得的电压应该是A．1.2 V B．24 V C．0.24 V D．2.4 V7、两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是()A.U1∶U2=2∶1B.U1∶U2=1∶1C.U1∶U2=1∶2D.U1∶U2=1∶48、用两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（）A、通过粗电阻丝的电流较大B、通过细电阻丝的电流较大C、加在粗电阻丝两端的电压D、加在细电阻丝两端的电压较大9、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是的R2，则（）A、R1＞R2B、R1＝R2C、R1＜R2D、不能确定10、在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A．只把B和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小11、如图所示，电路中a、b是电表，闭合开关要使两灯发光，则( )A．a是电压表，b是电流表 B．a、b都是电压表C．a是电流表，b是电压表 D．a、b都是电流表12、如图所示,在探究串联电路中电压的规律时,小雨同学用电压表测出AB、BC、AC两端的电压分别为U AB=3 V、U BC=3 V、U AC=6 V,在表格中记录数据后,下一步应该做的是()A.整理器材,分析数据,得出结论B.对换L1和L2的位置,再测出一组电压值C.改变电源电压,再测出几组电压值D.换用不同规格的小灯泡,再测出几组电压值13、将甲、乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断错误的是（）A、若它们材料、粗细都相同，甲线长乙线短B、若它们材料、长度都相同，甲线粗乙线细C、若它们长度、粗细都相同，它们的材料一定不同D、甲、乙两根电阻线的材料、长短、粗细不可能完全相同二、填空题。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中小灯泡正常发光．若电压表和电流表的位置对换，则（）A．小灯泡不发光B．移动滑片，电压表的示数明显发生变化C．电流表示数变大D．电流表示数不变2．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是（）A．灯泡的亮度变亮B．电压表示数变小C．电压表示数变大D．电流表1A、2A示数的差值保持不变3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。

则（）A ．橙子是用电器B ．电压表能提供电压C ．水果电池的电压为0.5VD ．铜片是水果电池的正极4．对于如图所示的电路，下列说法不正确的是（ ）A ．只闭合2S 和3S ，电阻1R 、2R 两端电压相等B ．只闭合1S ，通过电阻1R 、2R 的电流相等C ．只闭合1S 和2S ，电阻1R 、2R 并联D ．同时闭合1S 和3S ，会造成电源短路5．如图是滑动变阻器接入电路中的情形，当滑片P 向右滑动时，连入电路的电阻变大的有（ ）A ．1个B ．2个C ．3个D ．4个6．在如图甲所示电路中，1V 和2V 都是有0~3V 和0~15V 两个量程的电压表。

当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 、2R 两端的电压分别为（ ）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A．b与d B．a与d C．a与b D．c与d8．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电压表的示数为6V D．电压表的示数为10V9．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D10．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。

人教版2020年九年级物理全一册第十六章测试题姓名:________ 班级:________ 成绩:________一、单选题1 . “红灯停、绿灯行”，十字路口的红、绿交通信号灯是保证安全的重要设施，为实现此控制，可行的电路图是A．B．C．D．2 . 在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片P向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．B接M点，D接N点D．C接M点，D接N点3 . 在“探究影响导体电阻大小的因素”的探究实验中，小明发现实验器材中金属丝只有一根，其他器材足够，下面的探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系4 . 如图所示，闭合电键，电压表、和的示数分别为、和，电流表、的示数分别为和，那么下列关系中正确的是A．，B．，C．，D．，5 . 如下图所示的电路图，开关闭合后，电压表V1示数为6V，电压表V2示数为2V，则L1、L2两端电压分别是（）A．6V、4V B．4V、6VC．2V、4V D．4V、2V6 . 在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，小灯泡的亮度会发生变化，当滑片滑至如图所示位置时，电流表的示数为0.5A，电压表的示数为2V，则关于该电路，下述判断正确的是（）A．此时灯泡两端的电压为2V B．当滑片向右滑动时，电压表示数将变大C．当滑片向左滑动时，电流表示数将变小D．无论怎样移动滑片，电压表的示数不变7 . 如图是小明连接的实物图，与这个实电路图对应的电路图是A．B．C．D．8 . 小明连完电路后闭合开关，发现电流表指针向零刻线左边偏转，其原因是（）A．电流过小B．电流过大，超过了量程C．电流表并联在用电器两端D．电流表的正、负接线柱接反了9 . 有两个电阻以一定的方式连接在电压为6V的电源上，如果测得电流为0.5A，则这两个电阻及连接方式是A．R1=8Ω R2=4Ω 并联B．R1=10Ω R2=2Ω 并联C．R1=20Ω R2=30Ω 串联D．R1=20Ω R2=30Ω 并联二、多选题10 . 关于串联电路，下列说法正确的是（）A．串联电路中，导体的电阻越大，通过的电流越小，导体的电阻越小，通过的电流越大B．串联电路中，通过各导体的电流都相等C．串联电路中，电阻大的导体两端电压高，电阻小的导体两端电压低D．串联电路中，电阻串联的个数越多，总电阻就越大11 . 如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（）A．B．C．D．12 . 如图所示的电路中．电源电压保持不变，当开关S闭合后，小灯泡不亮，电压表有示数，若小灯泡L、电阻R中仅有一个出现了故障．则此电路中的故障可能是A．电阻R短路B．灯泡L短路C．电阻R断路D．灯泡L断路三、填空题13 . 在如图所示的电路中，R1=R2，开关S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0，过一段时间后一个电表示数变大，一个电表示数变小，已知电路中仅有一处故障，且只发生在电阻R1、R2上，试根据相关信息判断相应的故障。

第十六章检测卷70分钟。

题号一二三四总分得分一、填空题(每空)1．单位换算：1.5V＝____________mV。

2．我们家中的电视机正常工作的电压为________V，它与家中其他用电器是________(选填“并联”或“串联”)连接的。

3．如图所示收音机上调节音量的旋钮实际上是一个通过改变导体的________来改变电阻的滑动变阻器。

4．如图所示电路，电源电压为3V，闭合开关S，两灯均正常发光。

若L1因灯丝断开而损坏，则L2________(选填“能”或“不能”)正常发光。

5．导体A、B的材料相同、长度相等，A比B的横截面积大，则A的电阻________(选填“大于”“小于”或“等于”)B的电阻。

6．两只水果点亮了一只发光二极管(如图)，此时水果是这个电路里的________(选填“用电器”或“电源”)，现将二极管正、负极接线对调，二极管不发光，此时水果电池的正、负极之间________(选填“有”或“没有”)电压。

7．如图所示是有四个接线柱的滑动变阻器，当A、D端接入电路时，滑片P向右移动，接入电路中的阻值将________(选填“增大”“减小”或“不变”)。

8．如图所示，电源电压4.5V且保持不变。

开关S闭合后，电压表的示数为2V，则L1两端的电压为________V。

9．如图所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是________表，乙表是________表。

10．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向左端移动滑动变阻器的滑片P，小灯变亮。

二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项符合题意)11．下列电源的电压为2V的是()A．一节干电池两端的电压B．三只铅蓄电池串联成蓄电池组的电压C．一只铅蓄电池两接线柱之间的电压D．照明电路的电压12．下列关于电流、电压和电阻的说法中，正确的是()A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向C．电压的作用是使自由电荷定向移动形成电流D．没有电流通过导体时，导体的电阻为零13．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同。

【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。

在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。

通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。

当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。

在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。
