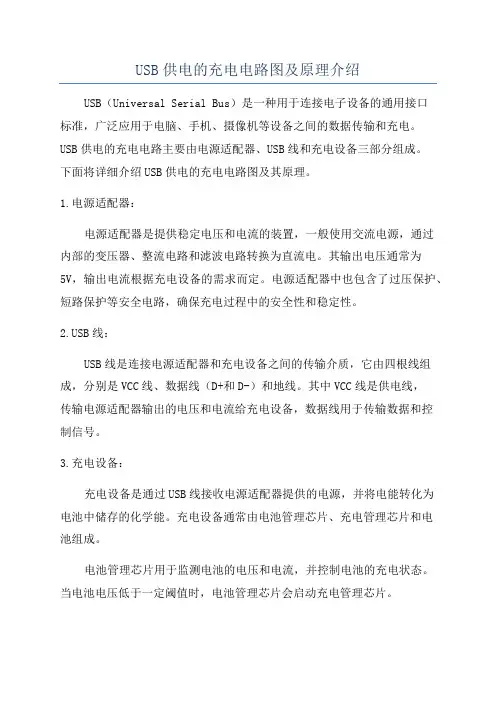

USB供电的充电电路图及原理介绍USB（Universal Serial Bus）是一种用于连接电子设备的通用接口标准，广泛应用于电脑、手机、摄像机等设备之间的数据传输和充电。

USB供电的充电电路主要由电源适配器、USB线和充电设备三部分组成。

下面将详细介绍USB供电的充电电路图及其原理。

1.电源适配器：电源适配器是提供稳定电压和电流的装置，一般使用交流电源，通过内部的变压器、整流电路和滤波电路转换为直流电。

其输出电压通常为5V，输出电流根据充电设备的需求而定。

电源适配器中也包含了过压保护、短路保护等安全电路，确保充电过程中的安全性和稳定性。

B线：USB线是连接电源适配器和充电设备之间的传输介质，它由四根线组成，分别是VCC线、数据线（D+和D-）和地线。

其中VCC线是供电线，传输电源适配器输出的电压和电流给充电设备，数据线用于传输数据和控制信号。

3.充电设备：充电设备是通过USB线接收电源适配器提供的电源，并将电能转化为电池中储存的化学能。

充电设备通常由电池管理芯片、充电管理芯片和电池组成。

电池管理芯片用于监测电池的电压和电流，并控制电池的充电状态。

当电池电压低于一定阈值时，电池管理芯片会启动充电管理芯片。

充电管理芯片根据电池管理芯片的信号控制充电电流和电压，并对电池进行适当的充电。

充电管理芯片还会监测充电过程中的温度和电压，以保证充电安全和充电效率。

电池是充电设备的能量储存器，通过充电将电能储存在电池中。

电池的类型有很多种，如锂离子电池、镍氢电池等，不同类型的电池具有不同的充电方式和特性。

1.电源适配器将交流电转换为稳定的直流电，并输出到USB线中的VCC线上。

B线将电源适配器的输出电压和电流传输给充电设备。

3.充电设备中的电池管理芯片监测电池电压，并判断是否需要充电。

4.当电池管理芯片判断需要充电时，会发送信号给充电管理芯片。

5.充电管理芯片根据电池管理芯片的信号控制充电电流和电压，对电池进行充电。

手机充电器原理图分析
手机充电器是用来给手机充电的设备，其原理图可以分为输入部分和输出部分。

输入部分主要包括电源插头、电源线和电源适配器。

电源插头将交流电源接入充电器，电源线将电源信号传输到电源适配器。

电源适配器将交流电转换为直流电，并对电压进行调整。

输出部分主要包括输出线和USB插头。

输出线将调整后的直
流电传输到USB插头，供手机充电使用。

在电源适配器中，常见的电力转换器是开关电源。

开关电源包括变压器、整流器、滤波器和稳压器。

变压器将输入的交流电源通过变压比转换为较低或较高的交流电压。

整流器将交流电压转换为脉冲形式的直流电压。

滤波器通过滤除脉冲中的高频噪声，使输出电压变得更加平滑。

稳压器将滤波后的直流电压调整为所需的稳定电压，用于供给手机充电。

通过手机充电器原理图分析，我们可以看到其主要包括输入部分和输出部分。

输入部分包括电源插头、电源线和电源适配器，用于将交流电转换为直流电，并对电压进行调整。

输出部分包括输出线和USB插头，用于将调整后的直流电传输到手机进
行充电。

主板USB接口电路结构图解因为每个 USB 接口能够向外设提供＋ 5V500MA 的电流，当我们在连接板载 USB 接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置 USB 插线时也发生过类似的“ 冒烟事见“ 。

这就需要我们能够准确判别前置 USB 线的排列顺序如果我们晓得 USB 接口的基本布线结构，那问题不是就迎刃而解了吗。

USB 接口图解主机端：接线图：VCCData －Data ＋GND实物图：设备端：接线图：VCCGNDData －Data ＋三、市面上常见的 USB 接口的布线结构这两年市面上销售的主板，板载的前置 USB 接口，使用的都是标准的九针USB 接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的 815 主板，440BX ， 440VX 主板等，前置 USB 的接法非常混乱，没有一个统一的标准。

当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置 USB 接法进行汇总，供大家参考。

( 说明：■ 代表有插针，□ 代表有针位但无插针。

)1 、六针双排这种接口不常用，这种类型的 USB 插针排列方式见于精英 P6STP －FL(REV ： 1.1) 主板，用于海尔小超人 766 主机。

其电源正和电源负为两个前置 USB 接口共用，因此前置的两个 USB 接口需要 6 根线与主板连接，布线如下表所示。

■DATA1+■DATA1-■DATA2-■DATA2+■ GND2 、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的 P4VXMS(REV ： 1.0) 主板等。

该主板还提供了标准的九针接法，这种作是为了方便 DIY 在组装电脑时连接容易。

■ VCC■DATA －■DATA ＋□NUL■ GND■ GND□NUL■DATA ＋■DATA －■ VCC微星 MS-5156 主板采用的前置 USB 接口是八针互反接法。

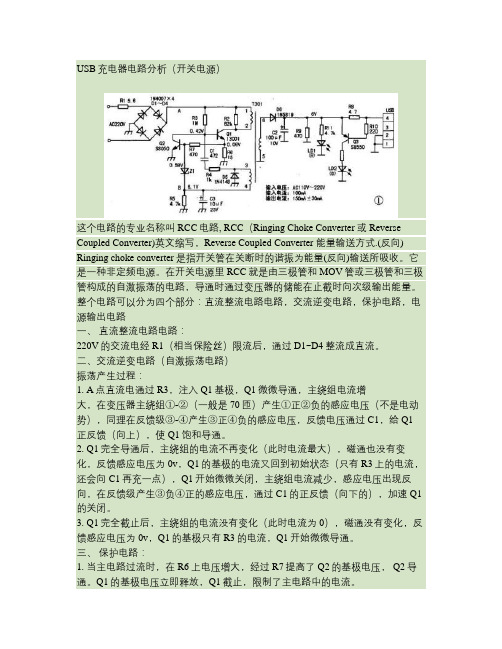

USB充电器电路分析（开关电源）这个电路的专业名称叫RCC电路, RCC（Ringing Choke Converter或Reverse Coupled Converter)英文缩写，Reverse Coupled Converter 能量输送方式.(反向) Ringing choke converter是指开关管在关断时的谐振为能量(反向)输送所吸收。

它是一种非定频电源。

在开关电源里RCC就是由三极管和MOV管或三极管和三极管构成的自激振荡的电路，导通时通过变压器的储能在止截时向次级输出能量。

整个电路可以分为四个部分：直流整流电路电路，交流逆变电路，保护电路，电源输出电路一、直流整流电路电路：220V的交流电经R1（相当保险丝）限流后，通过D1~D4整流成直流。

二、交流逆变电路（自激振荡电路）振荡产生过程：1. A点直流电通过R3，注入Q1基极，Q1微微导通，主绕组电流增大，在变压器主绕组①-②（一般是70匝）产生①正②负的感应电压（不是电动势），同理在反馈级③-④产生③正④负的感应电压，反馈电压通过C1，给Q1正反馈（向上），使Q1饱和导通。

2. Q1完全导通后，主绕组的电流不再变化（此时电流最大），磁通也没有变化，反馈感应电压为0v，Q1的基极的电流又回到初始状态（只有R3上的电流，还会向C1再充一点），Q1开始微微关闭，主绕组电流减少，感应电压出现反向，在反馈级产生③负④正的感应电压，通过C1的正反馈（向下的），加速Q1的关闭。

3. Q1完全截止后，主绕组的电流没有变化（此时电流为0），磁通没有变化，反馈感应电压为0v，Q1的基极只有R3的电流，Q1开始微微导通。

三、保护电路：1. 当主电路过流时，在R6上电压增大，经过R7提高了Q2的基极电压， Q2导通。

Q1的基极电压立即释放，Q1截止，限制了主电路中的电流。

2. Q1截止，在反馈级产生③负④正的感应电压，D5和C3组成半波整流滤波电路，在B点得到和输出电压相同的直流电压(反馈绕组和次级绕组匝数相同，一般是12匝)，R5是它们的负载，进一步稳定B 点电压。

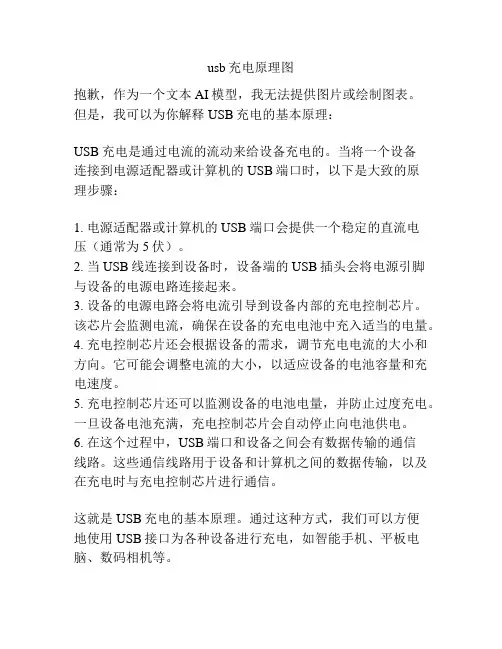

usb充电原理图
抱歉，作为一个文本AI模型，我无法提供图片或绘制图表。

但是，我可以为你解释USB充电的基本原理：
USB充电是通过电流的流动来给设备充电的。

当将一个设备
连接到电源适配器或计算机的USB端口时，以下是大致的原
理步骤：
1. 电源适配器或计算机的USB端口会提供一个稳定的直流电
压（通常为5伏）。

2. 当USB线连接到设备时，设备端的USB插头会将电源引脚
与设备的电源电路连接起来。

3. 设备的电源电路会将电流引导到设备内部的充电控制芯片。

该芯片会监测电流，确保在设备的充电电池中充入适当的电量。

4. 充电控制芯片还会根据设备的需求，调节充电电流的大小和方向。

它可能会调整电流的大小，以适应设备的电池容量和充电速度。

5. 充电控制芯片还可以监测设备的电池电量，并防止过度充电。

一旦设备电池充满，充电控制芯片会自动停止向电池供电。

6. 在这个过程中，USB端口和设备之间会有数据传输的通信
线路。

这些通信线路用于设备和计算机之间的数据传输，以及在充电时与充电控制芯片进行通信。

这就是USB充电的基本原理。

通过这种方式，我们可以方便
地使用USB接口为各种设备进行充电，如智能手机、平板电脑、数码相机等。

usb供电接口电路工作原理
USB供电接口电路是指将USB接口作为电源输入端口，通过电路设计和控制实现对外设的供电功能。

其主要工作原理包括以下几个方面：
1. USB供电接口电路的基本构成
USB供电接口电路由电源滤波电路、USB电源控制电路和供电输出电路组成。

其中，电源滤波电路用于稳定电源电压和滤除噪声；USB 电源控制电路用于检测电源输入，并控制供电输出的开关；供电输出电路则将稳定的电源输出给外设。

2. 电源输入的检测与控制
当外设插入USB供电接口时，电源控制电路会对电源输入进行检测，并确定是否提供供电。

一般情况下，USB供电接口会输出5V的直流电，但也有一些高功率设备需要更高的电源输出，这时便需要支持更高的电压输出。

在输出电压的选择、调节和保护方面，USB供电接口电路需要根据实际需求进行设计和调整。

3. 输出电源的保护与控制
输出电源的保护与控制是USB供电接口电路的重要功能之一。

通过对输出电流、电压、功率和温度等参数的检测和控制，可以实现对输出电源的保护和稳定控制。

同时，还可以对外设进行保护，防止因异常电压、电流等原因导致设备损坏。

4. 稳定电源输出的调节与优化
稳定的电源输出对外设的正常运行至关重要。

为了保持输出电源
的稳定性，USB供电接口电路需要采用合适的电源滤波电路和电源稳压模块，并通过软件和硬件控制手段进行调节和优化。

同时，为了保障设备的兼容性，还需要考虑不同操作系统和设备的电量需求，以及电源管理策略的优化和调整。

总之，USB供电接口电路的工作原理涉及多个方面，需要综合考虑设计和调整，以实现对外设的供电功能和保护。

开关电源电路分析
开关管的工作原理是：当控制端的输入信号为高电平时，开关管导通，输入电源与传输装置连接，电流流过，输出电压稳定；当输入信号为低电
平时，开关管截断，输入电源与传输装置断开，电流停止流动，输出电压
为零。

输入滤波电路是用来对输入直流电进行滤波，使得输入电压稳定，减
小输入电压的纹波。

常见的输入滤波电路有电容滤波和电感滤波。

开关变换电路是开关电源电路的核心部分，其工作原理是通过一个开
关管来控制输入电源与传输装置的连接。

开关变换电路的核心是通过调整
开关管的导通和断开时间来改变输出电压。

常用的开关变换电路有单端开
关电源、双端开关电源和反激式开关电源等。

输出滤波电路是将输出的直流电进行滤波，减小输出电压的纹波。

输
出滤波电路通常采用电感滤波和电容滤波的组合，使输出电压更加稳定。

除了以上的基本部分外，开关电源电路还包括保护电路、反馈电路和
调整电路等。

保护电路主要用于检测和保护开关电源工作时的过电流、过
电压等异常情况，防止电路损坏；反馈电路用于对输出电压进行稳定控制，保证输出电压的稳定性；调整电路用于调整输出电压的大小，使得输出电
压能够达到期望值。

开关电源电路工作原理分析通信设备中经常会使用到开关电源。

现就公司入职培训时，设备所柴富起师兄《通信电源技术》课件中开关电源的电路作简要分析。

一、开关电源组成开关电源电路主要由：输入电磁干扰滤波（EMI）电路、整流电路、软启动电路、DC-DC 变换电路和次级滤波电路构成。

电路图如图1.1所示：图1.1二、开关电源各部分电路的工作原理2.1EMI滤波电路的工作原理该电路中C116是一个高压滤波电容，当有电压过高的交流电通过时，能通过C116形成回路，从而对后级电路没有影响；L102电感的作用是滤掉频率过高的交流电；C117和C118是两个去耦电容，和外壳（大地）连接在一起，起着保护的作用。

经过EMI滤波电路后得到一个频率适中电压稳定的交流电。

如图2.1 图2.1 所示。

2.2整流电路的工作原理整流电路是由四个二极管组合而成的整流桥，整流桥工作原理是：交流电的正、负半周期分别通过整流桥上的两对二极管，无论是哪对二极管导通，输出的都是正半周的交流电，因此得到从整流桥输出的电压波形如图2.2所示。

图2.22.3软启动电路的工作原理软启动电路工作原理是：当开关K101闭合时，R129、N10和R126被短路，N10光耦中的发光二极管不亮，从而控制Soft start电路检测端为高电平，Soft start电路开始工作，为DC-DC提供控制电压；当K101断开时，电流流经光耦中发光二极管使可控硅开启，Soft start电图2.3路检测端为低电平，Soft start电路停止工作。

C113和C114是两个极性电容，起的作用是滤波，通过C113和C114是两个极性电容后电压变为如图2.3所示。

2.4DC-DC变换电路的工作原理该电路左半部分是由四个相同的组合电路构成，每个组合电路中都有一个N沟道增强型MOS管、一个二极管、一个电容和一个电阻，其中二极管起续流保护，电容和电阻串联构成一个防浪涌保护。

每个MOS管的栅极分别接了V1、V2、Q3、Q4 四个控制电压，当栅极控制电压为高电平时MOS管导通，因此要保证电流流过该组合电路就必须保图2.4证V1、Q3同时为高电平或者同时为低电平，V2、Q3也得同时为低电平或者同时为高电平，既是V1、Q3和V2、Q3是不一样的电平，通过调节V1、Q3和V2、Q3间高低电平转换频率，就调节了输出电压的占空比，从而调节其电压的大小，也就是PMW调制。

追问：回答：
补充： USB 口镍镉电池镍氢电池充电器
由LM393及热敏电阻组成的镍氢电池和镍镉电池充电器电路，电池采用两节AA 级充电电池，该充电器采用了温度检测电路自动切断充电电源 。

不是直接插220V 的电压的吗
插上市电后，交流220V 电压经电阻R1限流后，由D1~D4.C1进行整流滤波,并在C1上产生300V 左右的直流电压,此电压经启动电阻R2加至振荡管Q1的基极,使Q1得到偏置而导通.由D6.C3.R6等元件构成的自激反馈网络将脉冲变压器L2反馈绕组上的感应脉冲馈至Q1基极,使其维持于连续振荡的工作状态.同时,变压器次级L3上产生的感应电压经过D7,C5整流滤波,形成略高于5V 的直流输出电压,经过R7加至输出端口上,再通过USB 转换线供给MP4/MP3机工作或充电.
R4,R5.Q2,IC1,DW1等元件构成反馈式电压自动调整电路.当市电波动电压升高时,Q1振荡管的e 极所接反馈电阻R4压降增大，而此压降通过R5加至Q2基极，Q2的c-e 极导通程度亦会增大，从而削弱Q1的工作偏置，使其c 极电流下降，达到自动调整并让输出电压保持稳定。

反之，若市电电压降低，自动反馈调整电路会朝相反的方向调整，让输出电压保持稳定。

如果另遇其他原因造成输出电压升高，此时输出电路端的DW1则会因电压过高而击穿，而使光电耦合器IC1输出一侧导通电阻相应降低，从而加强反馈元件C4上电压对Q2的控制作用，自动的调整振荡电路的状态，以对输出电压的升高产生有效抑制。

附图中元件C2.R3,D5为干扰吸收电路，可吸收开关电源工作时产生的反峰脉冲，以可靠保护振荡管的安全。

常见MP3，手机USB充电器原理与检修这类充电器基本上都是采用贴片原件开关电源电路制作，电路结构大同小异。

电路见下图。

(1)开关振荡电路市电经D1~D4整流后，在A点获得脉动直流电压，该电压一路经小型开关变压器T301的①-② 绕组加至开关管Q1的c极，另一路经限流电阻R3加至Q1的b极，为Q1提供启动电流。

Q1开始导通，其集极电流在T301的①-② 绕组中产生①正② 负的电动势，经T301耦合，在T301的③-④绕组中感应出③正④负的电动势，此电动势经R4、C1叠加到Q1的b极，使Q1迅速饱和导通。

由于流过电感的电流不能突变，故在T301的①-②绕组中产生①负② 正的电动势。

经T301耦合，在T301的③-④绕组中感应出③负④正的电动势，通过R4、C1，使Q1迅速进入截止状态。

随着A点经R3对C1的不断充电，Q1又开始导通，进而进入下一轮的开关振荡状态。

截止期间，T301通过副边⑤-⑥绕组，经D6及其负载电路释放能量，获得MP3所需的充电电压。

(2)稳压电路稳压电路由Z1、Q2等元件组成。

当负载减轻或市电升高时，B点电压势必上升。

当该电压大于5.6V时，Z1击穿，Q2因b-e结正偏而迅速导通，使Q1提前截止，进而使开关电源输出电压趋于下降；反之，则控制过程相反，从而使T301副边输出电压基本稳定。

(3)保护电路R1、R6为限流电阻。

当负载过重时，Q1的集-射极电流势必增大，R6上的压降也随之增大。

当该电压大于0.7V 时，Q2饱和导通，相当于Q2的c-e极短接，Q1因b极失电而立刻截止，达到过流保护的目的。

为避免截止期间T301的①-② 绕组感应出的尖峰脉冲高压击穿Q1，在T301的①-②绕组并联了尖峰脉冲吸收电阻R2，以改善Q1的开关特性。

(4)充电电路当充电电路处于空载时。

R8上无电流流过，Q3的e-b结电压基本相等，Q3截止，LD2(绿灯)灭，电源指示灯LD1(红灯)亮；进行充电时，充电电流在R8上产生的压降(即V3e-b)使Q3正偏导通，LD2亮，表示正在充电。

简单的USB充电适配器电路原理图MP4、MP3播放器、（手机）以及各种设备都可以从（电脑）的（USB）（端口）充电，这些设备的充电适配器一般都是按照标准USB 线设计的，带有一根可以从电脑充电的USB连接线和适配器。

我评测过一款用于中国mp4播放器的充电器，其充电电路非常简单。

充电适配器由两个简单的部分组成，大致是简单的5 个短信部分，提供充电输出和充电控制部分如果控制部分是带有3.7 伏（锂离子电池）的简单单（晶体管）(S9015) 电路，则电路的S（MPS）部分为5 伏输出，当绿色（LED）电池连接点亮时，红色LED 持续亮起几个型号检查后控制部分是相同的，根据充电电池SMPS功率和R1的（电流）计数差异（电阻）值180..250ma锂离子电池为5.6Ω 480.. 680 ma 电池1.5Ω 2.7 için 我看到充电适配器的SMPS 部分与控制部分的外部从外部用 5 伏焊接我测试了它对于mp4 播放器的充电电路来说工作得很好如果您不打算为播放器或其他设备内部的电池充电，如果您要连接直接电池，请在第二个电路中添加D1 和C1 元件。

中国锂离子充电适配器电路S9015是著名的PNP硅BJT晶体管。

该晶体管主要设计用于低增益（信号）放大。

本文将描述S9015 晶体管的引脚排列、规格、电路、等效项和其他详细信息。

S9015晶体管的特点类型：PNP集电极-发射极电压，最大值：-45V集电极-基极电压，最大值：-50V发射极-基极电压，最大值：-5V集电极电流-连续，最大值：-0.1A集电极耗散：0.4W直流电流增益：60至1000最小转换频率：150MHz工作和存储结温范围：-55 至+150°C封装：TO-92。

5V-USB充电器电路图,有详细制作步骤文章出处： 发布时间： 2012-4-9 10:38:25 | 1958 次阅读 | 26次推荐 | 0条留言USB充电器套件，又名MP3/MP4充电器，输入AC160-240V,50/60Hz,额定输出：DC 5V 250mA （标签贴纸为500mA,如果要长期输出更大电流，请更换Q1为13003）。

MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。

最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。

下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。

接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。

当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。

开关电源电路分析开关电源电路是一种常见的电源供应电路，其采用开关元件（比如晶体管）实现高效率的能量转换，能够将输入电压转换为所需的输出电压。

在现代电子设备中广泛应用，例如电脑、手机充电器等。

优点开关电源电路相比线性电源电路具有许多优点。

首先，开关电源电路的效率较高，能够实现更小的能量损耗，从而减少发热。

其次，由于采用开关控制，使得开关电源电路具有更好的调节性能和稳定性。

另外，开关电源电路可以实现不同输入电压到输出电压的转换，提高了适用范围。

原理开关电源电路的基本原理是通过不断打开和关闭开关元件，控制电能的流动，将直流电转换为高频脉冲，再经过滤波电路输出平稳的直流电。

其中，开关元件的导通和关断状态由控制电路控制，通常采用PWM（脉宽调制）技术实现。

三种基本结构单端开关电源电路单端开关电源电路是最基本的一种结构，由开关管、变压器、整流电路和滤波电路组成。

通过变压器的变换，将输入电压转换为所需的输出电压，并通过整流和滤波电路实现输出平稳化。

双端开关电源电路双端开关电源电路在单端结构的基础上增加了一个反激变压器，可以实现正负电压输出，适用于需要正负电压的场合，如全桥、半桥等拓扑结构。

开关降压升压电源电路开关降压升压电源电路能够实现输出电压高于或低于输入电压的情况，适用于需要多种输出电压的场合，例如电动汽车充电桩等。

设计考虑在设计开关电源电路时，需要考虑以下几个方面：首先是效率和稳定性，选择高效的开关元件和合适的控制电路是关键；其次是输出电压的精度和波动，需要合理设计滤波电路和反馈控制；最后是成本和体积，应该在满足性能指标的前提下尽可能减小电路的成本和体积。

应用领域开关电源电路广泛应用于各种电子设备中，例如通信设备、工业控制、医疗设备等。

随着电子技术的发展，对开关电源电路的要求越来越高，不断涌现出更加高效、稳定的设计方案。

总的来说，开关电源电路作为一种高效、灵活的电源设计方案，在现代电子领域有着重要的地位，为各种电子设备的稳定供电提供了技术支撑。

USB移动充电器电路图讲解在笔记本（电脑）和计算机中使用（USB）移动充电器插座可以更轻松地为移动设备充电。

该电路为您的（手机）充电提供 4.7 伏的受控电压。

USB插座提供5伏直流（电源）和100毫安（电流），足以为手机轻轻充电。

我们还可以利用该电路在路上为手机充电。

因此，我们可以将其归类为手机旅行充电器电路。

充电是使用手机的USB （连接器）完成的，这是为手机充电非常有用的电压源。

当今市场上的大多数计算机都有两到四个USB （端口）。

USB 一词代表通用串行总线。

这是将数据传入和传出计算机的（最新）迭代方式之一。

事实上，USB 端口向外部设备提供5 伏的电力，并且可以在引脚1 处找到，但引脚4 的电压为0V，这一事实引起了我们的担忧。

USB 端口可提供高达100 毫安的电流，对于这种普通应用来说绰绰有余。

USB移动充电器电路图：该电路中使用的元件：R1-470EC1-100uF/25VT1-BC547（齐纳）（二极管）-4.7V/。

5W二极管-1N4007组件说明：（电阻）：电路中的电流由电阻控制。

（电容器）：主要用于储存电荷。

它有极化和非极化两种类型，（电解电容）器是极化的例子，而陶瓷和纸（电容）器是非极化的。

（晶体管）：用于放大（信号）强度或打开或关闭电路。

齐纳二极管：当电压达到击穿点时，它开始工作，但处于反向偏置状态。

二极管：它有两个（端子），称为阳极和阴极。

它允许电流仅在正向流动，而阻止电流在反向流动。

USB移动充电器电路说明：大量移动电池工作电压为3.6 伏，容量为1000 至1300mAh。

这些电池由三个（锂电池）组合而成，每个锂电池的额定电压为 1.2 伏。

为了快速为手机充电，需要 4.5 伏电压和300-500 mA 电流范围。

如果您想提高电池效率，最好缓慢充电。

下面描述的电路在4.7 伏的稳压电压下工作，并提供足够的电流为您的手机缓慢充电。

输出端的电压由名为T1 的晶体管协调。

USB5V充电器分立器件电路剖析讲解，开关电源基础知识学习和实践USB 5V充电器应用广泛，手机、MP3、MP4、USB电子音箱、电子学习机、电子词典、移动应急电源、充电宝、无线设备等。

本开关电源充电器电路具有过流过载短路保护功能，电路原理简单，容易制作，成本低等优点。

适合电子电工爱好者练习。

一：工作原理接通电源，通过D1整流，滤波电容C1有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流。

同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电。

其中T1（5、6）经D6整流、C2滤波后通过IC1：4.3V稳压管、Q2组成取样比较电路，检测输出电压高低。

其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。

当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低。

当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。

电路原理图二：RCD功能讲解R5、C4、D5元件作用如下：T1变压器是电感元件，Q1工作在开关状态，当Q1截止时，会在集电极感应出很高的电压，这个电压可能高达1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5,这个电压可以给C4充电，吸收这个高压，C4充电后可以立即通过R5放电，这样Q1不会因集电极的高电压击穿损坏了。

保护Q1三极管可靠工作，提高电路稳定性。

三：电路保护功能本电路具有过流过载短路保护功能：当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。

手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
