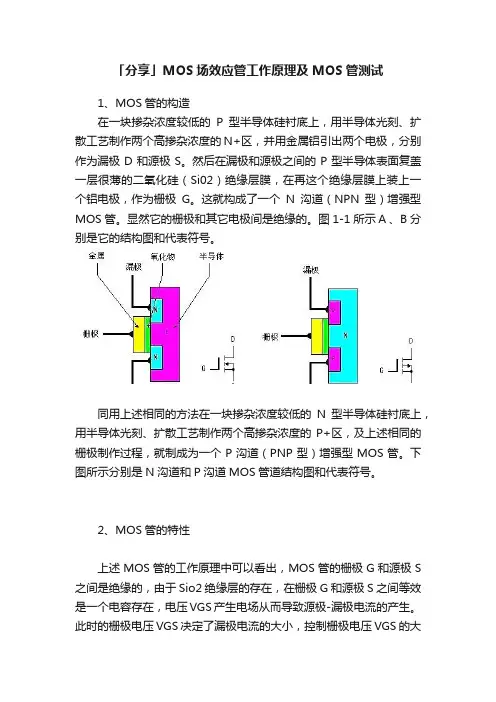

「分享」MOS场效应管工作原理及MOS管测试1、MOS管的构造在一块掺杂浓度较低的P型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作为漏极D和源极S。

然后在漏极和源极之间的P型半导体表面复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。

这就构成了一个N沟道（NPN型）增强型MOS管。

显然它的栅极和其它电极间是绝缘的。

图1-1所示 A 、B分别是它的结构图和代表符号。

同用上述相同的方法在一块掺杂浓度较低的N型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的P+区，及上述相同的栅极制作过程，就制成为一个P沟道（PNP型）增强型MOS管。

下图所示分别是N沟道和P沟道MOS管道结构图和代表符号。

2、MOS管的特性上述MOS管的工作原理中可以看出，MOS管的栅极G和源极S 之间是绝缘的，由于Sio2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS产生电场从而导致源极-漏极电流的产生。

此时的栅极电压VGS决定了漏极电流的大小，控制栅极电压VGS的大小就可以控制漏极电流ID的大小。

这就可以得出如下结论：1）MOS管是一个由改变电压来控制电流的器件，所以是电压器件。

2） MOS管道输入特性为容性特性，所以输入阻抗极高。

3、MOS管的电压极性和符号规则上图是N沟道MOS管的符号，图中D是漏极，S是源极，G是栅极，中间的箭头表示衬底，如果箭头向里表示是N沟道的MOS管，箭头向外表示是P沟道的MOS管在实际MOS管生产的过程中衬底在出厂前就和源极连接，所以在符号的规则中；表示衬底的箭头也必须和源极相连接，以区别漏极和源极。

上图是P沟道MOS管的符号。

MOS管应用电压的极性和我们普通的晶体三极管相同，N沟道的类似NPN晶体三极管，漏极D接正极，源极S接负极，栅极G正电压时导电沟道建立，N沟道MOS管开始工作。

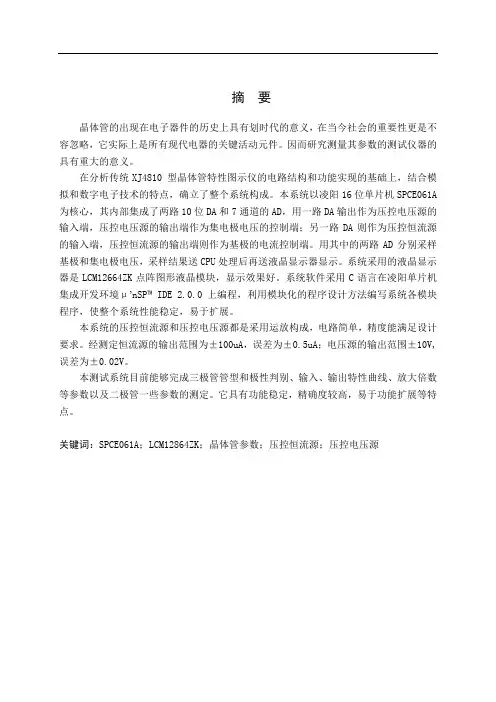

摘要晶体管的出现在电子器件的历史上具有划时代的意义，在当今社会的重要性更是不容忽略，它实际上是所有现代电器的关键活动元件。

因而研究测量其参数的测试仪器的具有重大的意义。

在分析传统XJ4810 型晶体管特性图示仪的电路结构和功能实现的基础上，结合模拟和数字电子技术的特点，确立了整个系统构成。

本系统以凌阳16位单片机SPCE061A 为核心，其内部集成了两路10位DA和7通道的AD，用一路DA输出作为压控电压源的输入端，压控电压源的输出端作为集电极电压的控制端；另一路DA则作为压控恒流源的输入端，压控恒流源的输出端则作为基极的电流控制端。

用其中的两路AD分别采样基极和集电极电压，采样结果送CPU处理后再送液晶显示器显示。

系统采用的液晶显示器是LCM12664ZK点阵图形液晶模块，显示效果好。

系统软件采用C语言在凌阳单片机集成开发环境μ’nSP™ IDE 2.0.0上编程，利用模块化的程序设计方法编写系统各模块程序，使整个系统性能稳定，易于扩展。

本系统的压控恒流源和压控电压源都是采用运放构成，电路简单，精度能满足设计要求。

经测定恒流源的输出范围为±100uA，误差为±0.5uA；电压源的输出范围±10V, 误差为±0.02V。

本测试系统目前能够完成三极管管型和极性判别、输入、输出特性曲线、放大倍数等参数以及二极管一些参数的测定。

它具有功能稳定，精确度较高，易于功能扩展等特点。

关键词：SPCE061A；LCM12864ZK；晶体管参数；压控恒流源；压控电压源AbstractThe appearance of transistor has an epochal impact on the history of electronic element, and its significance could not ignore as the active component of all most of electronic devices. So, taking a research on the transistor tester for measuring its parameter has great importance.Based on the analysis of general configuration and working principle the tradition instrument XJ4810, combined with the analog and digital electronic technology, we ascertain the system’s structure. This system bases on SPCE061A, which contains two DAC and seven ADC, one DAC is used as the input of VCVS(V oltage Controlled V oltage Source), which output is used to control the voltage of collector. The other DAC is used as the input of VCCS(V oltage Controlled Current Source), which output is used to control the current of base. The two of seven ADC are used to sample the voltage of collector and base respectively, and the result is send to the display after processing of processor. This system used LCM12864ZK as the display, which has nice display effect. This system software is developed on Integrated Development Environment μ’nSP™ 2.0.0 using C langue, and we utilize the modularization method of program design to make the system stable function and to be pronged to other function.This system’s VCCS and VCVS are both compose of amplifier. The circuit is simple, and the precision can meet the demands of design. The result of experiments proves that the range of output current of VCCS is from -100uA to +100uA, the error is ±2.0uA and the range of output voltage of VCVS is from -10V to +10V, and the error is ±0.05V.The system can measure the type and polarity, the input characteristic curve, the output characteristic curve, and amplification of transistor parameter and diodes. It has the stable function and high accuracy. It is easy to be expanded its function.Key words：SPCE061A;LCM12864ZK;Transistor Parameter ;VCCS;VCVS目录引言 (1)1 设计任务及要求 (1)2 设计方案比较与论证 (1)2.1 系统构架比较 (2)2.2 显示方案比较 (2)2.3 受控源 (3)2.3.1受控源选择 (3)2.3.2电流源 (4)2.3.3电压源 (4)2.4 调理模块 (5)3 硬件电路设计 (5)3.1 凌阳16位单片机SPCE061A简介 (5)3.1.1SPCE061A单片机概述 (5)3.1.2内部结构简要说明 (6)3.1.3“61A”板介绍 (7)3.2 测量电路的设计 (8)3.3 压控恒流源电路 (9)3.4 压控电压源电路 (11)3.5 电压调理电路 (12)3.6 键盘和LCD显示电路 (13)4 系统软件设计 (14)4.1 系统软件设计概述 (14)4.2 端口分配 (16)4.3 液晶模块程序编写 (16)4.3.1LCM12864ZK介绍 (16)4.3.2基础驱动程序编写 (17)4.3.3用户API 功能函数编写 (18)4.4 功能模块编程 (20)4.4.1管型和极性的判别 (20)4.4.2直流放大倍数的测量 (21)4.4.3输入特性曲线测量 (22)4.4.4输出特性曲线测量 (23)4.4.5其它功能扩展 (24)5 系统调试及测定 (25)5.1 硬件调试方法及过程 (25)5.1.1调试仪器 (25)5.1.2调试过程 (25)5.2 软件调试及标定 (25)5.2.1恒流源测定 (25)5.2.2压控电压源的测定 (27)5.2.3AD电压采样的测定 (29)6 结果测量及分析 (30)6.1 测试仪器 (30)6.2 测试数据及分析 (30)6.2.1管型判别 (30)6.2.2放大倍数的测量 (30)6.2.3输入特性曲线的测量 (31)6.2.4输出特性曲线的测量 (32)7 总结 (33)谢辞 (34)参考文献 (35)附录 (36)引言50 年代起，电子器件出现了重大的突破，晶体管逐渐代替了电子管器件，使电子工业由电子管时代迈向晶体管时代，这是一次阶段性的飞跃。

功率场效应晶体管(MOSFET)特性与驱动电路研究一．实验目的：1．熟悉MOSFET主要参数的测量方法2．掌握MOSEET对驱动电路的要求3．掌握一个实用驱动电路的工作原理与调试方法二．实验内容1．MOSFET主要参数：开启阀值电压V GS(th),跨导g FS,导通电阻R ds输出特性I D=f（Vsd）等的测试2．驱动电路的输入,输出延时时间测试.3．电阻与电阻、电感性质载时，MOSFET开关特性测试4．有与没有反偏压时的开关过程比较5．栅-源漏电流测试三．实验设备和仪器1．MCL-07电力电子实验箱中的MOSFET与PWM波形发生器部分2．双踪示波器3．毫安表4．电流表5．电压表四、实验线路见图2—2五．实验方法1．MOSFET主要参数测试（1）开启阀值电压V GS(th)测试开启阀值电压简称开启电压，是指器件流过一定量的漏极电流时（通常取漏极电流I D=1mA)的最小栅源电压。

在主回路的“1”端与MOS 管的“25”端之间串入毫安表，测量漏极电流I D，将主回路的“3”与“4”端分别与MOS 管的“24”与“23”相连，再在“24”与“23”端间接入电压表, 测量MOS 管的栅源电压Vgs ，并将主回路电位器RP 左旋到底，使Vgs=0。

将电位器RP 逐渐向右旋转，边旋转边监视毫安表的读数，当漏极电流I D =1mA 时的栅源电压值即为开启阀值电压V GS （th ）。

读取6—7组I D 、Vgs ，其中I D =1mA 必测，填入表2—6。

（2）跨导g FS 测试双极型晶体管（GTR ）通常用h FE （β）表示其增益，功率MOSFET 器件以跨导g FS 表示其增益。

跨导的定义为漏极电流的小变化与相应的栅源电压小变化量之比，即g FS =△I D /△V GS 。

典型的跨导额定值是在1/2额定漏极电流和V DS =15V 下测得，受条件限制，实验中只能测到1/5额定漏极电流值。

根据表2—6的测量数值，计算g FS 。

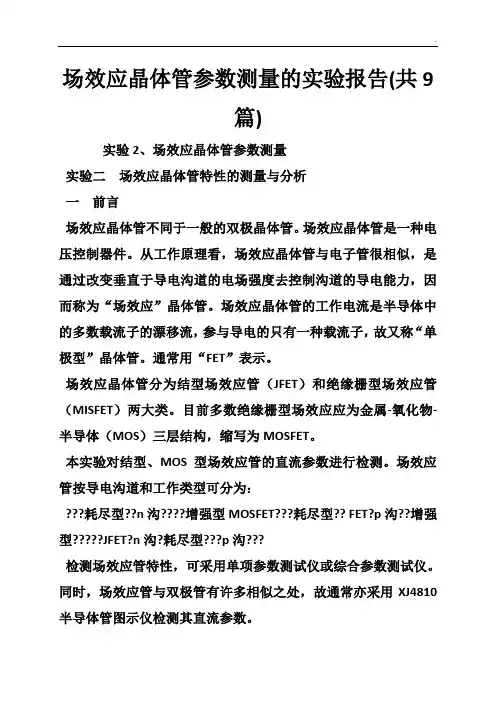

场效应晶体管参数测量的实验报告(共9篇)实验2、场效应晶体管参数测量实验二场效应晶体管特性的测量与分析一前言场效应晶体管不同于一般的双极晶体管。

场效应晶体管是一种电压控制器件。

从工作原理看，场效应晶体管与电子管很相似，是通过改变垂直于导电沟道的电场强度去控制沟道的导电能力，因而称为“场效应”晶体管。

场效应晶体管的工作电流是半导体中的多数载流子的漂移流，参与导电的只有一种载流子，故又称“单极型”晶体管。

通常用“FET”表示。

场效应晶体管分为结型场效应管（JFET）和绝缘栅型场效应管（MISFET）两大类。

目前多数绝缘栅型场效应应为金属-氧化物-半导体（MOS）三层结构，缩写为MOSFET。

本实验对结型、MOS型场效应管的直流参数进行检测。

场效应管按导电沟道和工作类型可分为：???耗尽型??n沟????增强型MOSFET???耗尽型?? FET?p沟??增强型?????JFET?n沟?耗尽型???p沟???检测场效应管特性，可采用单项参数测试仪或综合参数测试仪。

同时，场效应管与双极管有许多相似之处，故通常亦采用XJ4810半导体管图示仪检测其直流参数。

本实验目的是通过利用XJ4810半导体管图示仪检测场效应管的直流参数，了解场效应管的工作原理及其与双极晶体管的区别。

二实验原理1. 实验仪器实验仪器为XJ4810图示仪，与测量双极晶体管直流参数相似，但由于所检测的场效应管是电压控制器件，测量中须将输入的基极电流改换为基极电压，这可将基极阶梯选择选用电压档（伏/级）；也可选用电流档（毫安/级），但选用电流档必须在测试台的B-E间外接一个电阻，将输入电流转换成输入电压。

测量时将场效应管的管脚与双极管脚一一对应，即G（栅极）? B（基极）；S（源极）? E（发射极）；D（漏极）? C（集电极）。

值得注意的是，测量MOS管时，若没有外接电阻，必须避免阶梯选择直接采用电流档，以防止损坏管子。

另外，由于场效应管输入阻抗很高，在栅极上感应出来的电荷很难通过输入电阻泄漏掉，电荷积累会造成电位升高。

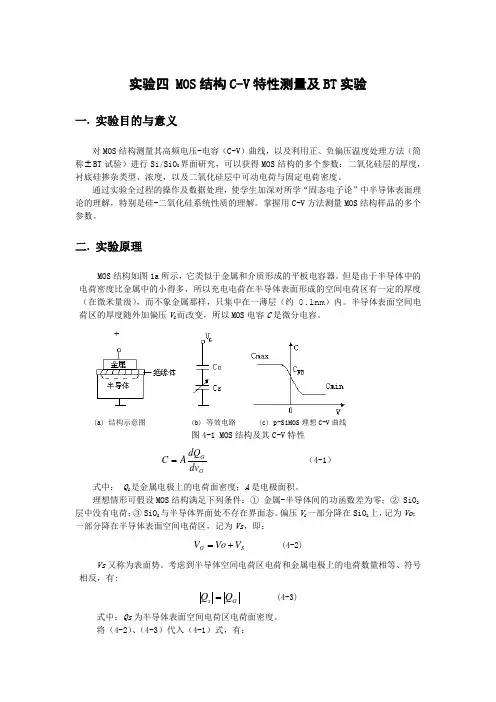

实验四 MOS 结构C-V 特性测量及BT 实验一. 实验目的与意义对MOS 结构测量其高频电压-电容（C-V ）曲线，以及利用正、负偏压温度处理方法（简称±BT 试验）进行Si/SiO 2界面研究，可以获得MOS 结构的多个参数：二氧化硅层的厚度，衬底硅掺杂类型、浓度，以及二氧化硅层中可动电荷与固定电荷密度。

通过实验全过程的操作及数据处理，使学生加深对所学“固态电子论”中半导体表面理论的理解，特别是硅-二氧化硅系统性质的理解。

掌握用C-V 方法测量MOS 结构样品的多个参数。

二. 实验原理MOS 结构如图1a 所示，它类似于金属和介质形成的平板电容器。

但是由于半导体中的电荷密度比金属中的小得多，所以充电电荷在半导体表面形成的空间电荷区有一定的厚度（在微米量级），而不象金属那样，只集中在一薄层（约0.1nm ）内。

半导体表面空间电荷区的厚度随外加偏压V G 而改变，所以MOS 电容C 是微分电容。

(a) 结构示意图 (b) 等效电路 (c) p-SiMOS 理想C-V 曲线图4-1 MOS 结构及其C-V 特性G G dv dQ A C = （4-1） 式中： Q G 是金属电极上的电荷面密度；A 是电极面积。

理想情形可假设MOS 结构满足下列条件：① 金属-半导体间的功函数差为零；② SiO 2层中没有电荷；③ SiO 2与半导体界面处不存在界面态。

偏压V G 一部分降在SiO 2上，记为Vo ；一部分降在半导体表面空间电荷区，记为Vs ，即：S G V Vo V += (4-2)Vs 又称为表面势。

考虑到半导体空间电荷区电荷和金属电极上的电荷数量相等、符号相反，有:G s Q Q = (4-3)式中：Qs 为半导体表面空间电荷区电荷面密度。

将（4-2）、（4-3）代入（4-1）式，有：+3 1 2 0 S O G G G dV dV dQ A dV dQ A C +==SO S O C C C C += （4-4） 式（4-4）表明MOS 电容是C 0和Cs 串联而成，其等效电路为图4-1 的b 所示。

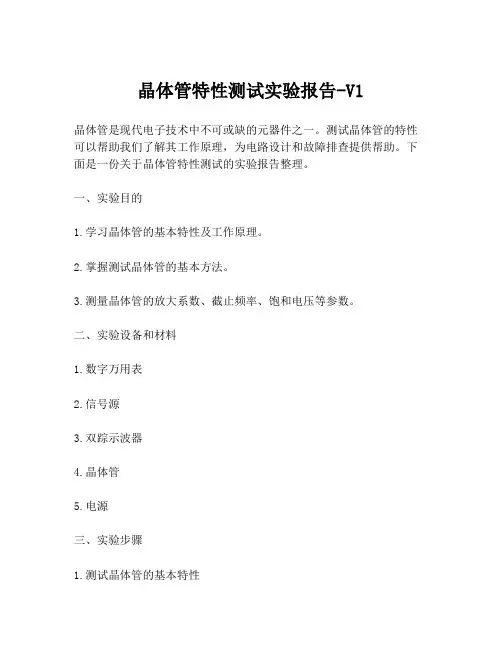

晶体管特性测试实验报告-V1晶体管是现代电子技术中不可或缺的元器件之一。

测试晶体管的特性可以帮助我们了解其工作原理，为电路设计和故障排查提供帮助。

下面是一份关于晶体管特性测试的实验报告整理。

一、实验目的1.学习晶体管的基本特性及工作原理。

2.掌握测试晶体管的基本方法。

3.测量晶体管的放大系数、截止频率、饱和电压等参数。

二、实验设备和材料1.数字万用表2.信号源3.双踪示波器4.晶体管5.电源三、实验步骤1.测试晶体管的基本特性将测试极间直流电压逐步加大，观察晶体管的正向放大特性和反向截止特性。

2.测量晶体管放大系数通过计算基极电流和集电极电流之比，得到晶体管的放大系数。

3.测量晶体管的截止频率利用信号源产生一定频率的交流信号，通过双踪示波器测量出晶体管的截止频率。

4.测量晶体管的饱和电流将测试极间的电压调节到最小值，通过记录电流大小来计算出晶体管的饱和电压。

四、实验结果1.测试晶体管的基本特性时，我们观察到晶体管的正向放大特性非常明显，但反向电流很小，可以认为是无穷大。

这说明晶体管在正向工作时具有放大作用，在反向工作时具有截止作用。

2.测量晶体管的放大系数为150，这表明当基极电流变化1毫安时，集电极电流变化了150毫安，说明晶体管有很好的放大效果。

3.测量晶体管的截止频率为2MHz。

这也说明了晶体管的高频特性能力，在频率高于2MHz时，晶体管的放大作用将逐渐降低。

4.测量晶体管的饱和电压为1V。

这意味着在晶体管的基极到集电极之间，当电压小于1V时，晶体管将不再工作。

五、实验结论通过本次实验，我们了解了晶体管的基本特性、测试方法和关键参数的测量。

可以发现，晶体管的放大系数、截止频率和饱和电压等参数非常重要，对于电路的设计和故障排查都有很大的帮助。

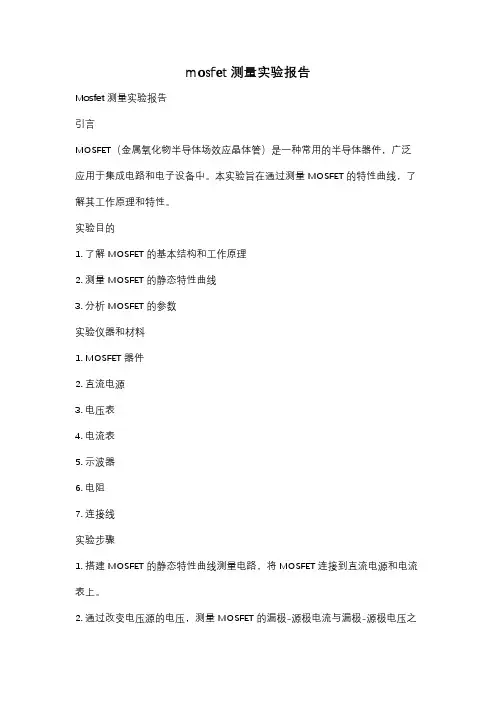

mosfet测量实验报告
Mosfet测量实验报告
引言
MOSFET（金属氧化物半导体场效应晶体管）是一种常用的半导体器件，广泛应用于集成电路和电子设备中。

本实验旨在通过测量MOSFET的特性曲线，了解其工作原理和特性。

实验目的
1. 了解MOSFET的基本结构和工作原理
2. 测量MOSFET的静态特性曲线
3. 分析MOSFET的参数
实验仪器和材料
1. MOSFET器件
2. 直流电源
3. 电压表
4. 电流表
5. 示波器
6. 电阻
7. 连接线
实验步骤
1. 搭建MOSFET的静态特性曲线测量电路，将MOSFET连接到直流电源和电流表上。

2. 通过改变电压源的电压，测量MOSFET的漏极-源极电流与漏极-源极电压之
间的关系，得到静态特性曲线。

3. 分析得到的曲线，计算MOSFET的参数，如漏极电流饱和电压、跨导等。

实验结果
通过实验测量得到MOSFET的静态特性曲线，曲线呈现出一定的非线性特性。

通过分析曲线，计算得到MOSFET的参数为：漏极电流饱和电压为3V，跨导为0.5A/V。

实验结论
通过本次实验，我们了解了MOSFET的基本结构和工作原理，掌握了MOSFET 的静态特性曲线测量方法，并计算得到了MOSFET的参数。

这对于进一步深入研究MOSFET的应用和特性具有重要意义。

结语
MOSFET作为一种重要的半导体器件，在现代电子技术中有着广泛的应用。

通过本次实验，我们对MOSFET有了更深入的了解，相信在今后的学习和工作中能够更好地应用和理解MOSFET的特性和工作原理。

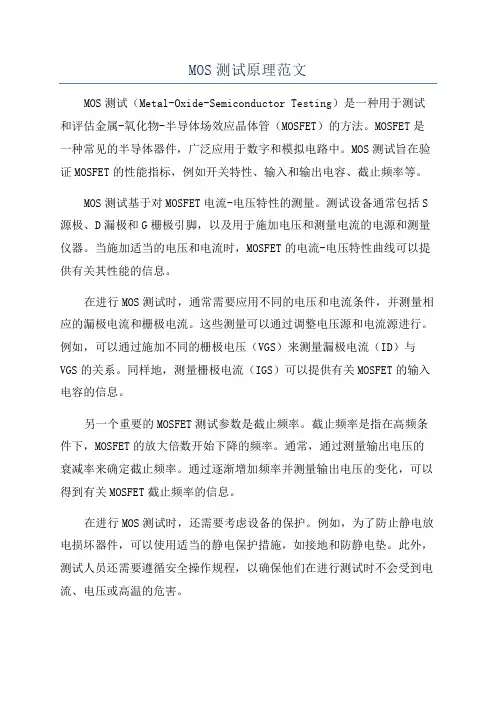

MOS测试原理范文MOS测试（Metal-Oxide-Semiconductor Testing）是一种用于测试和评估金属-氧化物-半导体场效应晶体管（MOSFET）的方法。

MOSFET是一种常见的半导体器件，广泛应用于数字和模拟电路中。

MOS测试旨在验证MOSFET的性能指标，例如开关特性、输入和输出电容、截止频率等。

MOS测试基于对MOSFET电流-电压特性的测量。

测试设备通常包括S 源极、D漏极和G栅极引脚，以及用于施加电压和测量电流的电源和测量仪器。

当施加适当的电压和电流时，MOSFET的电流-电压特性曲线可以提供有关其性能的信息。

在进行MOS测试时，通常需要应用不同的电压和电流条件，并测量相应的漏极电流和栅极电流。

这些测量可以通过调整电压源和电流源进行。

例如，可以通过施加不同的栅极电压（VGS）来测量漏极电流（ID）与VGS的关系。

同样地，测量栅极电流（IGS）可以提供有关MOSFET的输入电容的信息。

另一个重要的MOSFET测试参数是截止频率。

截止频率是指在高频条件下，MOSFET的放大倍数开始下降的频率。

通常，通过测量输出电压的衰减率来确定截止频率。

通过逐渐增加频率并测量输出电压的变化，可以得到有关MOSFET截止频率的信息。

在进行MOS测试时，还需要考虑设备的保护。

例如，为了防止静电放电损坏器件，可以使用适当的静电保护措施，如接地和防静电垫。

此外，测试人员还需要遵循安全操作规程，以确保他们在进行测试时不会受到电流、电压或高温的危害。

MOS测试在电子产品的制造和维修中起着重要的作用。

它可以帮助验证MOSFET器件是否能正常工作，并评估其性能是否符合预期。

此外，MOS 测试还可以用于鉴定和排除出现故障的MOSFET，从而提高电子产品的质量和可靠性。

总之，MOS测试是一种用于评估MOSFET器件性能的重要方法。

它通过测量电流-电压特性和输出电压的变化来提供有关MOSFET的关键参数和性能指标。

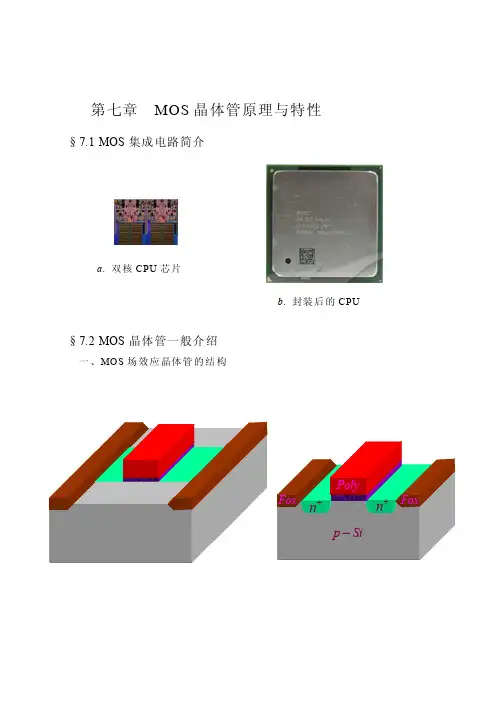

第七章 MOS 晶体管原理与特性§7.1 MOS 集成电路简介§7.2 MOS 晶体管一般介绍一、MOS 场效应晶体管的结构a . 双核CPU 芯片b . 封装后的CPU二、MOS 场效应晶体管的工作原理+ -源区(Oxide Fox 场氧化层）Poly Silicon - 耗尽区 沟道夹断点nMOS 管的转移特性曲线GST三、nMOS 晶体管的输出伏安特性曲线nMOS 管的转移特性曲线GST 管 )nMOS (增强型)管的输出伏安特性曲线T V =>DSnMOS (耗尽型)管的输出伏安特性曲线DS0V )0T V <四、pMOS 晶体管的特性曲线 1. 转移特性曲线2.输出伏安特性曲线五、MOS 晶体管的四种类型DDV pMOS 管的转移特性曲线GSpMOS (增强pMOS (增强型)管的输出伏安特性曲线GST VV =DSMOSFETpMOSnMOSnMOS Enhancement—nMOS Depletion—pMOS Enhancement—pMOS Depletion—§7.3 MOS 晶体管物理基础一、Si-SiO 2系统半导体器件的性能与半导体表面的特征性质有着特别重要的联系。

在超大规模集成电路技术迅速发展的今天，半导体器件的制造相当多的是在很薄的一层内制造完成的(通常为几个微米甚至小于1微米的范围)。

因而，如何有效控制和完善半导体的表面质量，从而更好地利用半导体的表面效应将有着十分重要的作用。

1. 二氧化硅(S iO 2)中的可动离子2. 固定电荷3. 界面陷阱(界面态)4. 电离陷阱二、表面空间电荷区与表面势 1.MOS 结构（MIS 结构）2氧化层固定电荷2Si-SiO 2结构中电荷种类与特点。

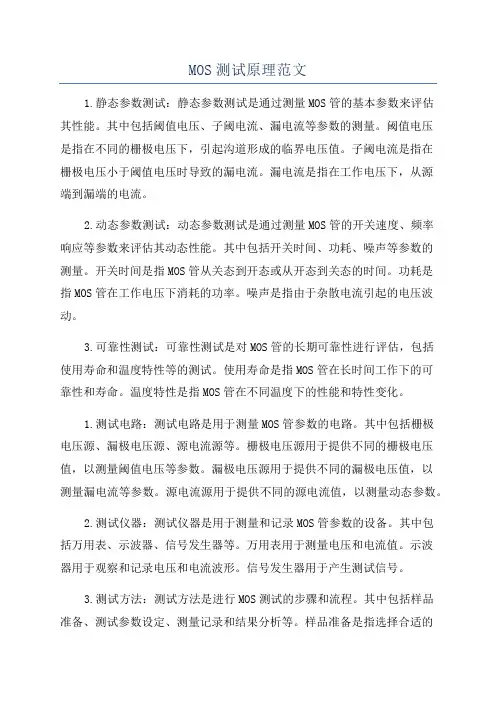

MOS测试原理范文1.静态参数测试：静态参数测试是通过测量MOS管的基本参数来评估其性能。

其中包括阈值电压、子阈电流、漏电流等参数的测量。

阈值电压是指在不同的栅极电压下，引起沟道形成的临界电压值。

子阈电流是指在栅极电压小于阈值电压时导致的漏电流。

漏电流是指在工作电压下，从源端到漏端的电流。

2.动态参数测试：动态参数测试是通过测量MOS管的开关速度、频率响应等参数来评估其动态性能。

其中包括开关时间、功耗、噪声等参数的测量。

开关时间是指MOS管从关态到开态或从开态到关态的时间。

功耗是指MOS管在工作电压下消耗的功率。

噪声是指由于杂散电流引起的电压波动。

3.可靠性测试：可靠性测试是对MOS管的长期可靠性进行评估，包括使用寿命和温度特性等的测试。

使用寿命是指MOS管在长时间工作下的可靠性和寿命。

温度特性是指MOS管在不同温度下的性能和特性变化。

1.测试电路：测试电路是用于测量MOS管参数的电路。

其中包括栅极电压源、漏极电压源、源电流源等。

栅极电压源用于提供不同的栅极电压值，以测量阈值电压等参数。

漏极电压源用于提供不同的漏极电压值，以测量漏电流等参数。

源电流源用于提供不同的源电流值，以测量动态参数。

2.测试仪器：测试仪器是用于测量和记录MOS管参数的设备。

其中包括万用表、示波器、信号发生器等。

万用表用于测量电压和电流值。

示波器用于观察和记录电压和电流波形。

信号发生器用于产生测试信号。

3.测试方法：测试方法是进行MOS测试的步骤和流程。

其中包括样品准备、测试参数设定、测量记录和结果分析等。

样品准备是指选择合适的MOS管样品进行测试。

测试参数设定是根据具体要求设置测试的电压、电流和频率等参数。

测量记录是将测试结果记录下来，以便后续分析和评估。

结果分析是对测试结果进行分析和评价，根据需求做出相应的改进和调整。

总之，MOS测试原理是通过测量MOS管的静态参数、动态参数和可靠性参数来评估其性能和质量。

通过合理的测试电路、测试仪器和测试方法，可以获得准确的测试结果，并对MOS管进行进一步的优化和改进。

MOS晶体管特征及其静态特性MOS晶体管（Metal-Oxide-Semiconductor Transistor）是一种用于电子电路的半导体器件，具有独特的特性和静态特性。

在1200字以上的篇幅中，我将详细讨论MOS晶体管的特点和静态特性。

首先，让我们来了解MOS晶体管的基本结构。

它由三个区域组成：源（Source）、漏（Drain）和栅（Gate）。

在源和漏之间有一个绝缘层，称为二氧化硅层（Oxide Layer）。

栅结构覆盖在二氧化硅层上，用于控制源漏间的电流。

1.双极性：MOS晶体管可以在N型和P型半导体上使用，因此它具有双极性特性。

N沟道MOS（NMOS）晶体管在N型半导体上工作，而P沟道MOS（PMOS）晶体管在P型半导体上工作。

2.低功耗：相对于双极晶体管（BJT），MOS晶体管的功耗较低。

这是因为MOS晶体管在零输入电流情况下只有非常小的漏电流。

而BJT则具有基本电流，这在许多应用中会导致不必要的能量损失。

3.无关性能：MOS晶体管具有无关性能，即在给定电流和电压的情况下，其输出特性与器件制造工艺无关。

这使得MOS晶体管在集成电路中具有很高的一致性。

4.多功能：MOS晶体管可以用于多种应用，从模拟电路到数字电路和混合信号电路等。

这使得它在现代电子设备中得到广泛应用。

接下来，我们将深入探讨MOS晶体管的静态特性。

1. 阈值电压（Threshold Voltage，Vth）：在MOS晶体管中，栅电压低于阈值电压时，晶体管处于关断状态。

只有当栅电压高于阈值电压时，MOS晶体管才打开。

2. 漏源电流（Drain-Source Current，Ids）：漏源电流指的是通过晶体管的电流。

当栅电压大于阈值电压时，源漏之间会形成一个导电通道，允许电流流过。

3. 输出电阻（Output Resistance）：输出电阻是MOS晶体管的基本特性之一、它是一个衡量晶体管输出信号对于输入信号的变化敏感程度的参数。

自制MOSFET特性与参数测试装置毕业设计论文D【摘要】：MOS管的应用，目前与我们的日常生活息息相关，如现代电子计算机、超大规模集成电路、数码相机、开关电源、LED照明领域、逆变电源，控制电路、液晶电视、数码音响、热释电传感器等就是以场效应管为基本器件构成和发展起来的。
