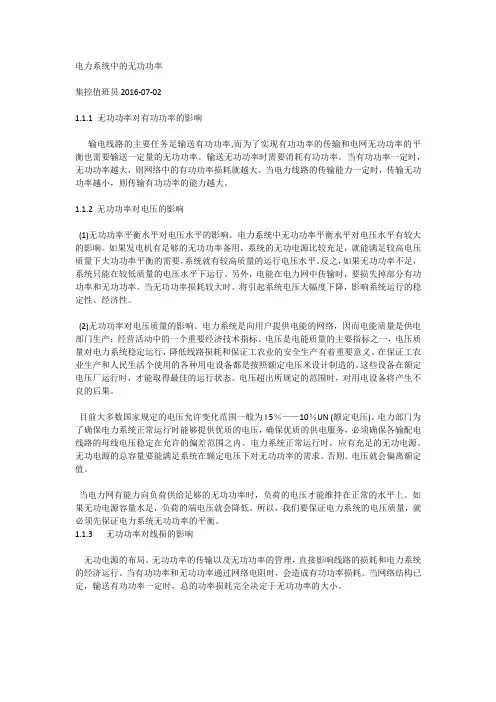

电力系统的无功功率

电力系统中的无功功率集控值班员2016-07-021.1.1 无功功率对有功功率的影响输电线路的主要任务足输送有功功率,而为了实现有功功率的传输和电网无功功率的平衡也需要输送一定量的无功功率。

输送无功功率时需要消耗有功功率。

当有功功率一定时，无功功率越大，则网络中的有功功率损耗就越大。

当电力线路的传输能力一定时，传输无功功率越小，则传输有功功率的能力越大。

1.1.2无功功率对电压的影响(1)无功功率平衡水平对电压水平的影响。

电力系统中无功功率平衡水平对电压水平有较大的影响。

如果发电机有足够的无功功率备用，系统的无功电源比较充足，就能满足较高电压质量下大功功率平衡的需要，系统就有较高质量的运行电压水平。

反之，如果无功功率不足，系统只能在较低质量的电压水平下运行。

另外，电能在电力网中传输时，要损失掉部分有功功率和无功功率。

当无功功率损耗较大时。

将引起系统电压大幅度下降，影响系统运行的稳定性、经济性。

(2)无功功率对电压质量的影响。

电力系统是向用户提供电能的网络，因而电能质量是供电部门生产；经营活动中的一个重要经济技术指标。

电压是电能质量的主要指标之一，电压质量对电力系统稳定运行，降低线路损耗和保证工农业的安全生产有着重要意义。

在保证工农业生产和人民生活个使用的各种用电设备都是按照额定电压米设计制造的。

这些设备在额定电压厂运行时，才能取得最佳的运行状态。

电压超出所规定的范围时，对用电设备将产生不良的后果。

目前大多数国家规定的电压允许变化范围一般为l 5％——10％UN (额定电压)。

电力部门为了确保电力系统正常运行时能够提供优质的电压，确保优质的供电服务，必须确保各输配电线路的母线电压稳定在允许的偏差范围之内。

电力系统正常运行时，应有充足的无功电源。

无功电源的总容量要能满足系统在额定电压下对无功功率的需求。

否则．电压就会偏离额定值。

当电力网有能力向负荷供给足够的无功功率时，负荷的电压才能维持在正常的水平上。

无功功率名词解释
无功功率是电力系统中的一个重要指标，指的是电路中所消耗或产生的无效功率。

与有功功率不同，无功功率并不向负载提供能量，而是用于维持电网的稳定性和运行效率。

在交流电路中，无功功率分为两个方面：感性无功功率和容性无功功率。

感性无功功率是由感性负载产生的，如电感等。

当电路中有感性负载时，由于电感的特性，电流会比电压滞后一个相位，导致电流与电压之间有一定的相位差。

这种相位差导致电流交替方向与电压不一致，从而产生反向能量的流动，造成消耗电能的无效功率。

容性无功功率是由容性负载产生的，如电容等。

当电路中有容性负载时，电流会比电压超前一个相位，同样导致相位差，进而产生反向能量流动。

无功功率的存在是不可避免的，但过多的无功功率会导致电网的能量损耗，降低电力系统的效率。

因此，在电力系统的设计和运行中，需要采取一系列措施来控制和补偿无功功率，以确保电能的有效利用和系统的稳定运行。

一种常见的无功功率补偿方法是使用无功功率补偿装置，如无功功率补偿电容器或电感器。

这些装置可以通过自动调节电路中的电容或电感值，使感性无功功率和容性无功功率相互抵消，从而减少无功功率的消耗。

总而言之，无功功率是电力系统中的一种无效功率，由感性和容性负载产生。

在电力系统设计和运行中，需要采取措施来控制和补偿无功功率，以提高电网的效率和稳定性。

无功功率的基本知识1.1什么是电力系统中的无功功率？1、电力系统从源头发电机到终端设备都是由非纯阻性元件组成的，因此必然存在无功功率的交换。

2、电感元件或电容元件虽然不消耗功率，但功率P瞬时值按正弦规律正负交替变化，这说明元件与外电路在不断的进行着能量交换。

因此电感电容元件的瞬时功率又称为交换功率。

元件交换功率的幅值越大，表面同样时间内“吞吐”的能量就越多，也即能量交换的规模越大。

基于上面的分析，可得如下结论：电感元件的瞬时功率的幅值，可以作为衡量电感或电容元件与外电路能量交规模的指标，并称之为电感或电容元件的无功功率，用符号Q表示。

则Q=UI无功功率的单位为var。

3、然而电力系统中大部分的无功功率并非无用的功率，相反在电力传输当中起着什么重要的作用。

许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递，磁场交变就需要与电源进行能量交换。

为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。

1.2为什么要进行无功补偿？一、减低电力系统网络损耗。

当电力系统运行时，在线路和变压器中将要产生功率损耗和电能损耗。

通常配电网的损耗是由两部分组成的：一部分是与传输功率有关的损耗。

它产生在输电线路和变压器的串联阻抗上，传输功率愈大则损耗愈大，这种损耗叫变动损耗，在总损耗中所占比重较大；另一部分损耗则仅与电压有关，它产生在输电线路和变压器的并联导纳上，如输电线路的电晕损耗、变压器的励磁损耗等，这种损耗叫固定损耗。

电力系统的有功功率损耗不仅大大增加了发电厂和变电所的设备容量，同时也是对动力资源的额外浪费。

电能损耗还密切影响到电能成本，从而影响整个国民经济的效益。

电力系统各元件中的无功功率损耗相对来说较有功功率损耗还大，由于无功功率损耗要有发电机或其他无功电源来供给，因此在众多发、输电设备视在容量为一定的条件下，无功功率的增大势必相应减少发、输电的有功功率，即减少发、输电容量。

无功功率的公式无功功率是电力系统中的一个重要概念，咱们先来聊聊无功功率的公式到底是啥。

无功功率的公式是：Q = UIsinφ 。

这里面的 U 表示电压，I 是电流，φ 则是电压和电流之间的相位差。

就拿咱们日常生活来说吧，我记得有一次去一个工厂参观。

那个工厂里机器轰鸣，各种设备运转不停。

我好奇地问那里的工程师，为啥有些设备看着转得挺欢，但是实际做功好像又不那么明显呢？工程师笑着跟我解释，这就涉及到无功功率啦。

他说，你看那些大型的电动机，在启动的时候，电流会突然增大，但是并不是所有的电流都用来转化为有用的机械能，一部分电流只是用来建立磁场，这部分就属于无功功率。

就好比你去搬一个重物，一开始你要使足了劲儿调整姿势，这部分力气没直接把重物搬起来，但却是为后面能搬起来做准备，这调整姿势使的力就类似于无功功率。

咱们再回到这个公式，UIsinφ ，这里面的sinφ 就特别关键。

如果电压和电流同相位，也就是φ = 0 ，那sinφ 就是 0 ，无功功率也就为 0 ，这说明电能都被有效地利用了，没有“浪费”在建立磁场之类的事情上。

但实际情况中，大多数负载都不是纯电阻性的，总会存在相位差，也就有了无功功率。

比如说在电力传输中，如果无功功率太大，那线路的损耗就会增加，效率就会降低。

想象一下，电流就像一群努力工作的小蚂蚁，本来应该齐心协力把能量送到目的地，结果有一部分小蚂蚁跑偏了，去干了“无用功”，这不仅影响了整体的效率，还可能让线路发热，增加故障的风险。

在工厂的配电室里，各种仪表不停地跳动着数字，工程师们时刻关注着无功功率的变化，通过调整电容补偿装置等手段，来尽量减少无功功率，提高电能的利用效率。

总之啊，无功功率虽然不像有功功率那样直观地体现为实实在在的能量输出，但它在电力系统中却起着至关重要的作用。

理解和掌握无功功率的公式，对于优化电力系统的运行、提高能源利用效率都有着重要的意义。

就像我们在生活中，有时候看似一些不起眼的准备工作或者调整，其实都是为了最终能够更高效地达成目标，无功功率也是这样，虽然看不见摸不着，但却默默地影响着我们的电力世界。

无功计算公式电力系统是工业化国家的重要基础设施，无功补偿是电力系统中的重要组成部分，它可以纠正系统中功率因数低于一定值的异常。

因此，正确计算电力系统中无功功率的公式非常重要。

无功公式可以分为两类：三相四线系统公式和三相三线系统公式。

在三相四线系统中，无功功率可以用以下公式计算：无功功率 = P = VAB*IAB*cosφAB+VBC*IBC*cosφBC+VCA*ICA*cosφCA其中，VAB、VBC、VCA分别表示三个相的电压，IAB、IBC、ICA分别表示三个相的电流，φAB、φBC、φCA分别表示三个相的功率角。

在三相三线系统中，无功功率可以用以下公式计算：P = VAB*IA*cosφA+VBC*IB*cosφB+VCA*IC*cosφC 其中，VAB、VBC、VCA分别表示三个相的电压，IA、IB、IC分别表示三个相的电流，φA、φB、φC分别表示三个相的功率角。

无功功率的计算不仅包括上述两类无功公式，还包括其他各种形式的无功公式，如单相系统的无功公式，以及在电力系统中经常出现的纯电势、纯电流、混合电气状态下的无功计算公式等等。

另外，为了正确计算电力系统中的无功功率，有时需要考虑一些特殊情况，如窃电，三相电压不平衡和一致，晶闸管中的过电流保护，多星变电站的无功补偿等等。

由于电力系统的发展，无功计算公式也在不断发展和完善，正确的计算无功功率对于保障电力系统安全运行至关重要。

因此，经常更新和学习最新的电力系统无功计算公式尤为重要，有助于更好地满足电力系统安全运行的需要。

电力系统中的无功计算公式非常重要，它可以帮助我们更准确地计算出无功功率，有助于更好地满足电力系统安全运行的需要。

同时，也需要考虑一些特殊情况，如窃电、三相电压不平衡和一致等等，以更好地计算电力系统中的无功功率。

只有通过正确计算电力系统中的无功功率，才能确保电力系统安全、可靠运行。
