锌合金的牌号及力学性能
- 格式:doc
- 大小:233.00 KB
- 文档页数:2

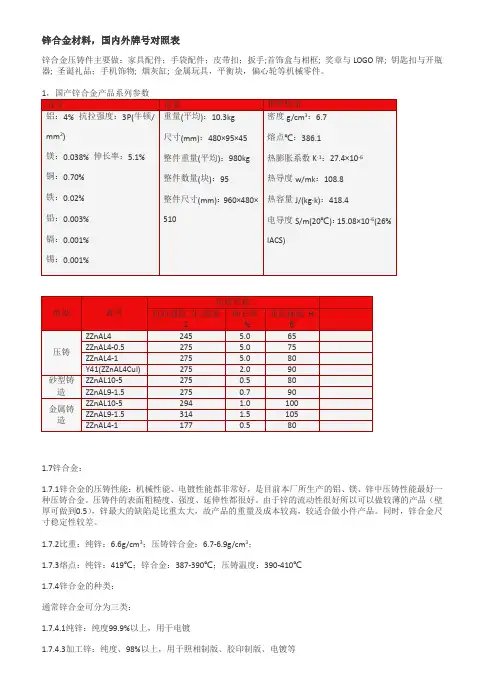

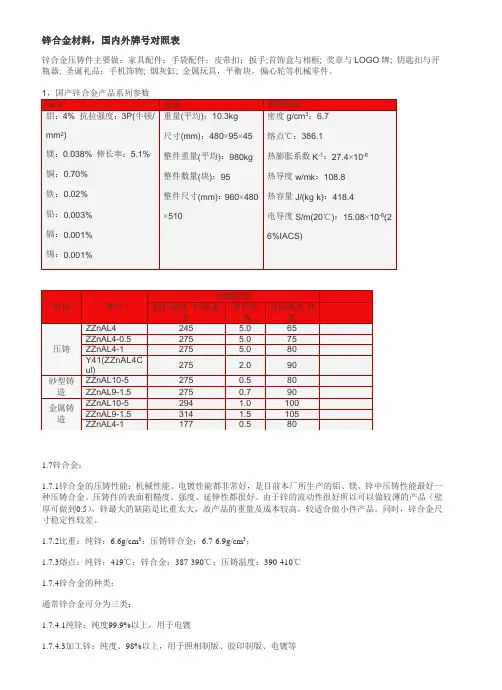

锌合金材料,国内外牌号对照表锌合金压铸件主要做:家具配件;手袋配件;皮带扣;扳手;首饰盒与相框; 奖章与LOGO牌; 钥匙扣与开瓶器; 圣诞礼品;手机饰物; 烟灰缸; 金属玩具,平衡块,偏心轮等机械零件。
1,国产锌合金产品系列参数成分包装物理性质铝:4% 抗拉强度:3P(牛顿/ mm2)镁:0.038% 伸长率:5.1% 铜:0.70%铁:0.02%铅:0.003%镉:0.001%锡:0.001% 重量(平均):10.3kg尺寸(mm):480×95×45整件重量(平均):980kg整件数量(块):95整件尺寸(mm):960×480×510密度g/cm3:6.7熔点℃:386.1热膨胀系数K-1:27.4×10-6热导度w/mk:108.8热容量J/(kg·k):418.4电导度S/m(20℃):15.08×10-6(26%IACS)组别牌号机械性能抗拉强度牛/毫米2伸长率%布氏硬度HB压铸ZZnAL4 245 5.0 65 ZZnAL4-0.5 275 5.0 75 ZZnAL4-1 275 5.0 80 Y41(ZZnAL4Cul)275 2.0 90砂型铸造ZZnAL10-5 275 0.5 80 ZZnAL9-1.5 275 0.7 90金属铸造ZZnAL10-5 294 1.0 100 ZZnAL9-1.5 314 1.5 105 ZZnAL4-1 177 0.5 801.7锌合金:1.7.1锌合金的压铸性能:机械性能、电镀性能都非常好,是目前本厂所生产的铝、镁、锌中压铸性能最好一种压铸合金。
压铸件的表面粗糙度、强度、延伸性都很好。
由于锌的流动性很好所以可以做较薄的产品(壁厚可做到0.5),锌最大的缺陷是比重太大,故产品的重量及成本较高,较适合做小件产品。
同时,锌合金尺寸稳定性较差。
1.7.2比重:纯锌:6.6g/cm3;压铸锌合金:6.7-6.9g/cm3;1.7.3熔点:纯锌:419℃;锌合金:387-390℃;压铸温度:390-410℃1.7.4锌合金的种类:通常锌合金可分为三类:1.7.4.1纯锌:纯度99.9%以上,用于电镀1.7.4.3加工锌:纯度、98%以上,用于照相制版、胶印制版、电镀等1.7.4.4铸造锌合金:合金锌通常有两种;1.7.4.4.1翻砂锌合金:含有8.0-12.0%的锌合金,用于砂型铸造。
锌合金材料,国内外牌号对照表加工锌:纯度、98%以上,用于照相制版、胶印制版、电镀等铸造锌合金:合金锌通常有两种;.1翻砂锌合金:含有的锌合金,用于砂型铸造。
.2压铸锌合金:目前用于压铸的锌合金型号比较少,最常用的是3#锌合金(ZAMAK 3)。
压铸锌合金型号:ZAMAK 3对应的各国标准及型号如下:英国BS:1004-1972 Alloy A美国ASTM:B240-74Alloy AG40A;SAE:903日本JIS:H2201 Na 2(ZDC2)德国DIN 1743:1978 GB ZN A14澳洲AS 1881-1977 Zn A14台湾CNS:ZAC1中国GB:Z ZnAl4压铸锌合金成分:常用的几种锌合金的化学成份如下:ZAMAK 2 ZAMAK 3 ZAMAK 5 铝Al铜Cu≤镁Mg铅Pb ≤≤≤铁Fe ≤≤≤镉Cd ≤≤≤锡Sn ≤≤≤硅Si ≤≤≤镍Ni ≤≤≤锌合金的尺寸稳定性锌合金产品在成型后将会持续的收缩,在6个月后,将基本稳定。
锌压铸件之收缩量如下:铸件处理时间合金3号mm/m 合金5号mm/m正常时效变化5周后6月后5年后8年后经过稳定化处理5周后3月后2年后由于锌合金有明显的持续收缩现象,对尺寸要求较严格的产品,建议做稳定后处理,100-120℃、2-4H锌合金中化学成份的作用:铝(Al)压铸用锌合金中,通常含有的铝。
铝能改善铸件的强度,但只有在%及%两个点时铸件的强度最好,同时,铝的加入会影响锌合金的流动性。
锌合金中铝的含量在0%及5%时流动性最好。
由于铝的含量对锌合金铸件的影响有相对的矛盾性,所以锌合金中铝的含量控制较严格,通过以下两个图表可以明显的看出:通过以上的分析可能看出,在生产过程中,锌合金中铝的混入量应严格控制。
镁(Mg):锌合金中微量的镁可以改善由于杂质的存在而引起的晶粒腐蚀(微现腐蚀),镁的含量过多会增加铸中的脆性。
在生产中,镁由于是极易烧损的成份,故返生产越多,镁的含量会越低。

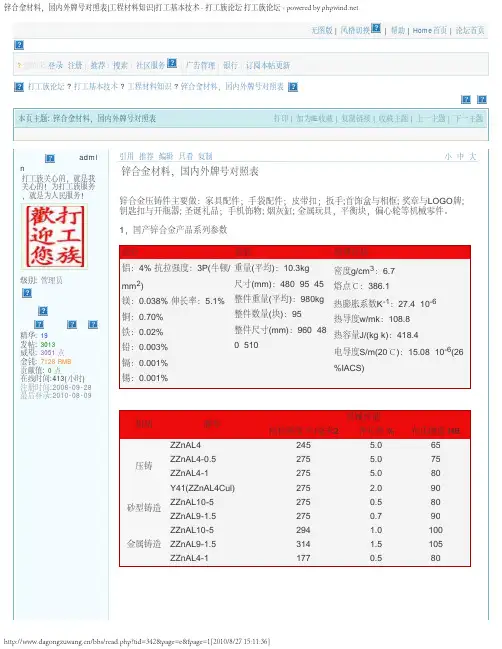

无图版 | 风格切换 | 帮助 | Home 首页 | 论坛首页? 您尚未 登录 注册 | 推荐 | 搜索 | 社区服务 | 广告管理 | 银行 | 订阅本帖更新打工族论坛 ? 打工基本技术 ? 工程材料知识 ? 锌合金材料,国内外牌号对照表本页主题: 锌合金材料,国内外牌号对照表打印 | 加为IE 收藏 | 复制链接 | 收藏主题 | 上一主题 | 下一主题admi n打工族关心的,就是我关心的!为打工族服务,就是为人民服务!级别: 管理员 精华: 19发帖: 3013威望: 3051 点金钱: 7128 RMB贡献值: 0 点在线时间:413(小时)注册时间:2008-09-28最后登录:2010-08-09小 中 大引用 推荐 编辑 只看 复制 锌合金材料,国内外牌号对照表锌合金压铸件主要做:家具配件;手袋配件;皮带扣;扳手;首饰盒与相框; 奖章与LOGO 牌;钥匙扣与开瓶器; 圣诞礼品;手机饰物; 烟灰缸; 金属玩具,平衡块,偏心轮等机械零件。
1,国产锌合金产品系列参数成分包装物理性质铝:4% 抗拉强度:3P(牛顿/mm 2) 镁:0.038% 伸长率:5.1% 铜:0.70% 铁:0.02% 铅:0.003% 镉:0.001% 锡:0.001%重量(平均):10.3kg 尺寸(mm):480×95×45 整件重量(平均):980kg 整件数量(块):95 整件尺寸(mm):960×480×510密度g/cm 3:6.7熔点℃:386.1热膨胀系数K -1:27.4×10-6热导度w/mk :108.8热容量J/(kg·k):418.4电导度S/m(20℃):15.08×10-6(26%IACS)组别牌号机械性能抗拉强度 牛/毫米2伸长率 %布氏硬度 HB压铸ZZnAL4245 5.065ZZnAL4-0.5275 5.075ZZnAL4-1275 5.080Y41(ZZnAL4Cul)275 2.090砂型铸造ZZnAL10-52750.580ZZnAL9-1.52750.790金属铸造ZZnAL10-5294 1.0100ZZnAL9-1.5314 1.5105ZZnAL4-11770.580顶端Posted: 2009-01-25 10:03 | [楼主]admin打工族关心的,就是我关心的!为打工族服务,就是为人民服务!级别: 管理员精华: 19发帖: 3013威望: 3051 点金钱: 7128 RMB贡献值: 0 点在线时间:413(小时)注册时间:2008-09-28最后登录:2010-08-09小中大引用推荐编辑只看复制1.7锌合金:1.7.1锌合金的压铸性能:机械性能、电镀性能都非常好,是目前本厂所生产的铝、镁、锌中压铸性能最好一种压铸合金。

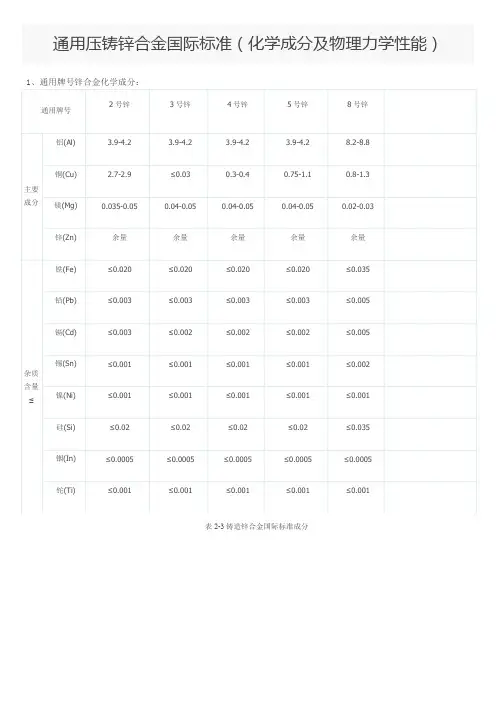

通用压铸锌合金国际标准(化学成分及物理力学性能) 1、通用牌号锌合金化学成分:通用牌号2号锌 3号锌 4号锌 5号锌 8号锌主要成分铝(Al) 3.9-4.2 3.9-4.2 3.9-4.2 3.9-4.2 8.2-8.8 铜(Cu) 2.7-2.9 ≤0.03 0.3-0.4 0.75-1.1 0.8-1.3 镁(Mg) 0.035-0.05 0.04-0.05 0.04-0.05 0.04-0.05 0.02-0.03 锌(Zn) 余量余量余量余量余量杂质含量≤铁(Fe) ≤0.020 ≤0.020 ≤0.020 ≤0.020 ≤0.035 铅(Pb) ≤0.003 ≤0.003 ≤0.003 ≤0.003 ≤0.005 镉(Cd) ≤0.003 ≤0.002 ≤0.002 ≤0.002 ≤0.005 锡(Sn) ≤0.001 ≤0.001 ≤0.001 ≤0.001 ≤0.002 镍(Ni) ≤0.001 ≤0.001 ≤0.001 ≤0.001 ≤0.001 硅(Si) ≤0.02 ≤0.02 ≤0.02 ≤0.02 ≤0.035 铟(In) ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 铊(Ti) ≤0.001 ≤0.001 ≤0.001 ≤0.001 ≤0.001表2-3铸造锌合金国际标准成分2、通用牌号锌合金机械特性通用牌号 2# 3# 4# 5# ZA-8 ZA-12机械特性压铸压铸压铸压铸砂铸压铸砂铸压铸极限抗拉强度(MPa) 359 283 317 328 263 374 276-317 400 冲击应力(J) 48 58 61 65 20 42 25 29 延伸系数(%) 7 10 7 7 1-2 6-10 1-3 4-7 布什硬度(HB) 100 82 92 91 85 95-110 89-105 95-115抗剪强度(MPa) 317 214 214-262 262 - 275 255 296 屈服强度(-0.2%,MPa) 283 221 221-269 269 200 290 214 317抗疲劳强度(MPa)59 48 48-57 57 - 103 103 117 (旋转弯曲5亿次)压力屈服强度(-0.1%MPa) 641 414 414-600 600 199 252 227 269表2-5通用牌号锌合金机械特性3、通用牌号锌合金物理性能通用牌号 2# 3# 4# 5# ZA-8 ZA-12密度(g/cm3) 6.6 6.6 6.6 6.6 6.3 6.0熔点(0C) 379-390 381-387 380-386 380-386 375-404 377-432 电导率(%IACS) 25 27 26-27 26 27.7 28.3 热传导率(W/m/hr/0C) 104.7 113.0 108.9-113.0 108.9 114.7 116.1热膨胀系数(100-2000C,um/m27.8 27.4 27.4 27.4 23.3 24.2m/0C)比热(J/kg/0C) 418.7 418.7 418.7 418.7 435.4 448.0缩模率(mm/mm) 0.007 0.007 0.007 0.007 0.0074 0.0075表2-6通用牌号锌合金物理性能通用牌号锌合金性能说明:1)3#锌合金:一向是压铸业的首选材料,它最能平衡物理及机械性能的要求。

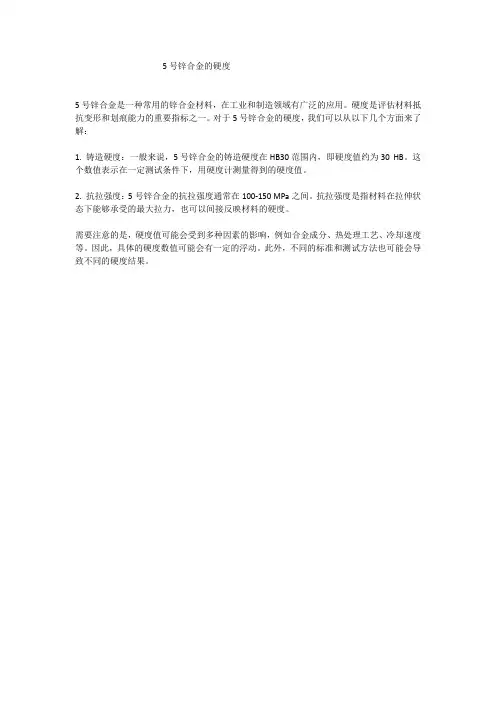

5号锌合金的硬度
5号锌合金是一种常用的锌合金材料,在工业和制造领域有广泛的应用。
硬度是评估材料抵抗变形和划痕能力的重要指标之一。
对于5号锌合金的硬度,我们可以从以下几个方面来了解:
1. 铸造硬度:一般来说,5号锌合金的铸造硬度在HB30范围内,即硬度值约为30 HB。
这个数值表示在一定测试条件下,用硬度计测量得到的硬度值。
2. 抗拉强度:5号锌合金的抗拉强度通常在100-150 MPa之间。
抗拉强度是指材料在拉伸状态下能够承受的最大拉力,也可以间接反映材料的硬度。
需要注意的是,硬度值可能会受到多种因素的影响,例如合金成分、热处理工艺、冷却速度等。
因此,具体的硬度数值可能会有一定的浮动。
此外,不同的标准和测试方法也可能会导致不同的硬度结果。

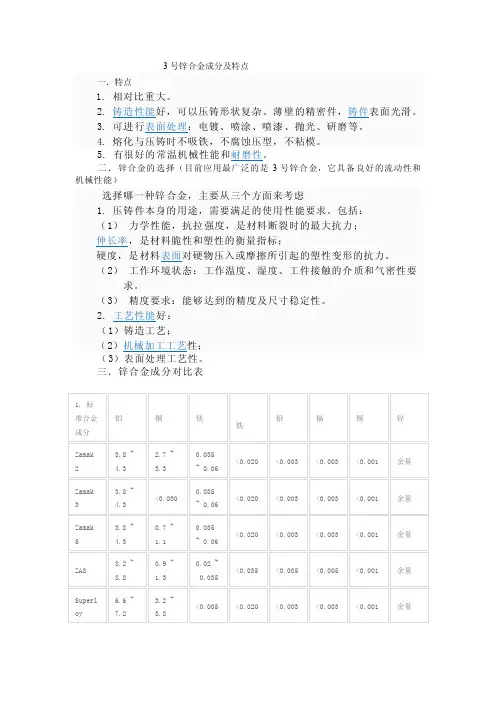

3号锌合金成分及特点
一.特点
1. 相对比重大。
2. 铸造性能好,可以压铸形状复杂、薄壁的精密件,铸件表面光滑。
3. 可进行表面处理:电镀、喷涂、喷漆、抛光、研磨等。
4. 熔化与压铸时不吸铁,不腐蚀压型,不粘模。
5. 有很好的常温机械性能和耐磨性。
二.锌合金的选择(目前应用最广泛的是3号锌合金,它具备良好的流动性和机械性能)
选择哪一种锌合金,主要从三个方面来考虑
1. 压铸件本身的用途,需要满足的使用性能要求。
包括:
(1)力学性能,抗拉强度,是材料断裂时的最大抗力;
伸长率,是材料脆性和塑性的衡量指标;
硬度,是材料表面对硬物压入或摩擦所引起的塑性变形的抗力。
(2)工作环境状态:工作温度、湿度、工件接触的介质和气密性要求。
(3)精度要求:能够达到的精度及尺寸稳定性。
2. 工艺性能好:
(1)铸造工艺;
(2)机械加工工艺性;
(3)表面处理工艺性。
三.锌合金成分对比表。

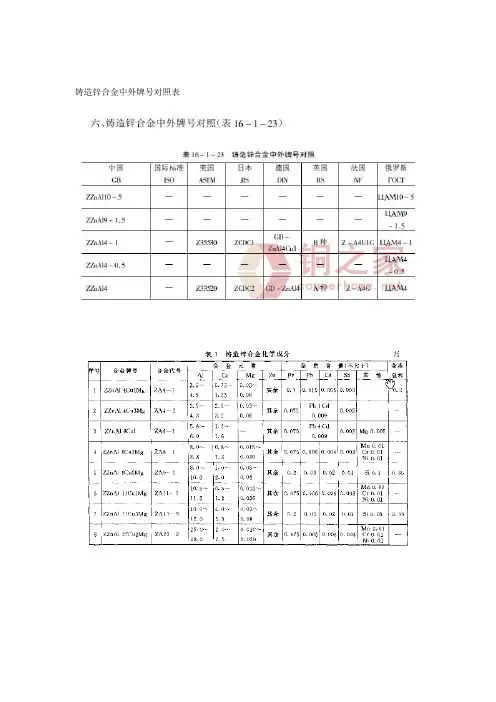

铸造锌合金中外牌号对照表铸造锌合金材料介绍2.1 概述2.1.1 锌的存在形式及基本属性自然界中未曾发现过自然锌,锌往往是以硫化矿物和氧化矿物的形式存在。
在硫化矿物中,锌主要是以闪锌矿形式存在,而在氧化矿中主要以菱锌矿和异极矿的形式存在。
在现代炼锌工业所采用的原料,绝大部分是硫化矿物。
同时,自然界中很少存在单一的锌矿床,一般多与其他金属伴生,如铅锌矿、铜锌矿及铜铅锌矿等。
锌是一种具有金属光泽的银白色金属。
其熔点为419.5℃,沸点为907℃。
在未合金化时,它是一种较软的金属,其强度和硬度值要比锡和铅大,但比铝和铜要小。
锌是同素异晶型金属,在低于170℃时,主要以μ形式存在;在170~330℃范围以β形式存在;在330~419℃范围以α形式存在。
μ相具有密排六方结构,因此室温下锌通常形成六面体晶体,在断裂面出现结晶状。
一般讲,锌的晶格常数a及c分别为0.2665nm和0.4947nm,c/a的理论值为1.856。
每个锌原子周围有12个临位原子,其中6个原子的间距为0.2665nm,另外6个为0.2907nm。
在六方基面中,原子之间的结合力要比层间强。
这就是锌各向异性的根源所在。
锌晶体学的另一个很重要的方面是高温条件下原子在晶格中的易动性及纯锌在室温条件下变形后的再结晶。
假如某些合金元素如镉、铜等会形成锌固溶体,锌金属的再结晶温度则会提高。
对纯锌而言,几乎不发生加工硬化,因为再结晶会使加工造成的应力得到松弛。
由于锌的恢复特性及加工硬化程度很小,因此其蠕变抗力或在长期作用下承受变形的能力较小。
这就是锌不能用作工程材料的原因,但是如果加入某些合金元素如Ti及Cu等,蠕变抗力会增加许多倍。
2.1.2 铸造锌合金的优缺点铸造锌合金的生产历史较长,主要适用于压力铸造或重力铸造,用来浇注汽车、拖拉机等机电部门的各种仪表壳体类铸件或浇注各种起重设备、机床、水泵等的轴承,并且近些年来又发展了高铝的高强度高耐磨性的铸造锌合金。
