现代数控技术及数控机床期末复习资料试卷答案浙工大

机床数控技术期末考试试题一、填空题（每小题2分，共20分）1.1软件插补和硬件插补的原理相同，其作用都是根据给定的信息进行计算，在计算的过程中不断向各坐标轴发出相互协调的进给脉冲，使数控机床按指定的轨迹运动。

1.2数据采样插补的特点是插补运算分两步进行。

第一步进行粗插补，第二步进行精插补。

1.3交流主轴伺服电机，采用变频调速的方法时，基频以下调速称为恒转矩调速；基频以上调速称为恒功率调速。

1.4依据模拟电路“调制”理论，产生SPWM波形的方法是，以控制正弦波为调制波，对等腰三角形波为载波的信号进行调制。

1.5刀具补偿包括刀具长度补偿和刀具半径补偿。

1.6前加减速控制是对合成速度即编程指令速度F进行控制；后加减速控制是对各运动轴分别进行加减速控制。

1.7逐点比较法是以折线逼近直线或圆弧曲线，它与给定的直线或圆弧之间的最大误差不超过一个脉冲当量。

1.8 编程人员以工件图样上的某一点为原点建立的坐标系，称为编程坐标系，编程坐标系的原点称为编程零点。

1.9 伺服系统被看作一个独立部分，与数控系统和机床本体并列为数控机床的三大组成部分。

1.10 机床数控系统中常使用的位置检测装置，按运动方式可分为直线型和回转型两类。

二、选择题（每小题2 分，共20分）2.1 一般而言，数据采样的插补周期T必须A插补运算时间。

A：大于；B：小于；C：等于2.2 数据采样插补又称为数字增量插补，适用于数控机床C驱动的闭环进给伺服系统。

A：步进电机；B：直流伺服电机；C：交流或直流伺服电机2.3 双螺母齿差调隙式滚珠丝杠，两齿轮的齿数分别为Z1=99、Z2=100，丝杠导程t=10mm，若间隙为0.004mm，则相应的螺母应转过B 个齿即可消除间隙，达到预紧的目的。

A：3；B：4；C：5；D：62.4 机床数控系统中的PLC经常被用作A 控制。

A：逻辑顺序；B：智能；C：进给伺服；2.5 目前数控机床高速主轴电机使用最多的是C 。

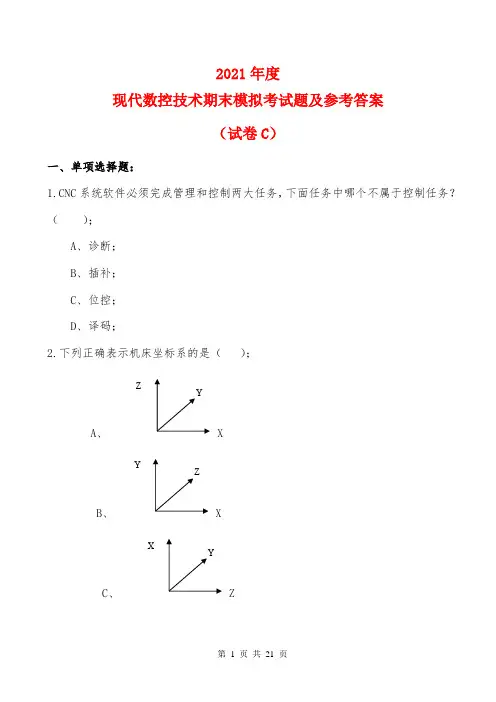

2021年度现代数控技术期末模拟考试题及参考答案（试卷C ）一、单项选择题：C 系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务？（ ）；A 、诊断；B 、插补；C 、位控；D 、译码；2.下列正确表示机床坐标系的是（ ）；A 、XB 、XC 、 ZZYYZXYD 、 Y3.脉冲当量的大小决定了加工精度，下面哪种脉冲当量对应的加工精度最高？ （ ）；A 、1um/脉冲；B 、5um/脉冲；C 、10um/脉冲；D 、0.01mm/脉冲；4.设编程原点在工件的上表面，执行下列程序后，钻孔深度是（ ）。

G90 G01 G43 Z-50 H01 F100 （H01补偿值-2.00mm ）。

A ．48mm ； B. 52mm ； C. 50mm 。

5.直线的起点坐标在坐标原点，终点坐标为A （x a 、y a ），刀具的坐标为P （x 、y ）。

用逐点比较法对该直线进行插补时的偏差函数是（ ）。

A. F ＝x ·y －x a ·y a ；B. F ＝x a ·y －y a ·x ；C. F ＝x a ·x －y a ·y ；D. F ＝x a +y a －x －y ；6. 加工中心与其他数控机床的主要区别是( )。

A.有刀库和自动换刀装置；ZXB.机床转速高；C.机床刚性好；D.进刀速度高7. 数控机床的数控装置包括( )。

A.光电读带机和输入程序载体；B.步进电机和伺服系统C.输入、信息处理和输出单元；D.位移、速度传感器和反馈系统8. G00的指令移动速度值是（）。

A．机床参数指定；B 数控程序指定；C 操作面板指定。

9．编程坐标系一般指的是（）。

A．机床坐标系；B. 工件坐标系；10．下面哪项任务不是数据预处理（预计算）要完成的工作？（）。

A、位置控制；B、刀具半径补偿计算；C、刀具长度补偿计算；D、象限及进给方向判断；11. A步进电机的转速是否通过改变电机的（）而实现。

数控技术期末复习习题及答案数控技术期末复习习题及答案一、选择题1、下列哪个部件属于数控机床的执行机构？（） A. 数控装置 B. 进给伺服系统 C. 主轴伺服系统 D. 输入输出装置答案：B2、下面哪一项不是数控机床的常用运动方式？（） A. 点位控制 B. 直线控制 C. 轮廓控制 D. 虚轴控制答案：D3、在数控机床中，下列哪一种切削用量通常是由工人根据刀具的耐用度来决定的？（） A. 切削速度 B. 进给速度 C. 切削深度 D. 切削宽度答案：C二、填空题1、数控机床的进给运动通常采用___________传动方式。

答案：滚珠丝杠2.数控机床的坐标系规定以___________为正方向。

答案：增大刀具与工件距离3、数控编程的主要任务之一是按一定的规则编写___________。

答案：数控程序三、判断题1、数控机床的常用控制方式有开环控制、闭环控制和半闭环控制。

（）答案：对2、数控装置是数控机床的核心部件，它的功能是生成并输出数控指令。

（）答案：错3、在加工过程中，刀具一旦出现磨损，就会影响工件的加工精度和表面质量。

（）答案：对四、简答题1、简述数控机床的特点及其应用范围。

答案：数控机床具有高精度、高效率、高柔性和高可靠性等优点，应用范围广泛，主要包括航空航天、汽车、机械制造等领域。

2、简述数控编程的主要步骤。

答案：数控编程的主要步骤包括分析零件图、确定工艺过程、数值计算、编写零件加工程序、程序输入和检验等。

3、如何进行数控刀具的磨损判断和更换？答案：通过观察加工过程中刀具的切削力、切削声音、切削温度的变化，以及工件的加工精度和表面质量的变化，可以判断刀具的磨损情况。

当刀具磨损严重时，应及时更换。

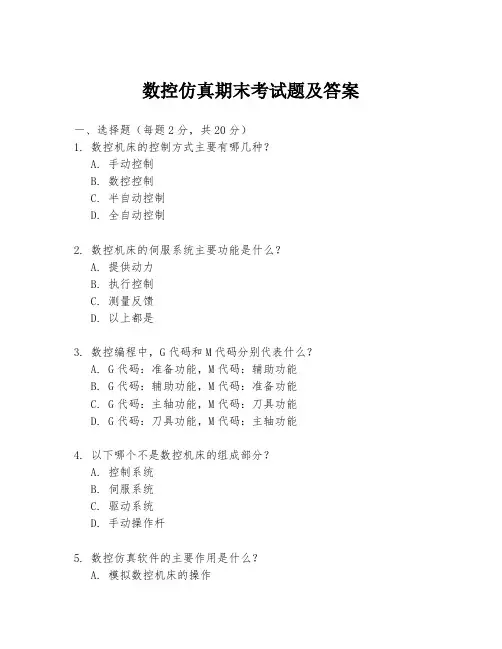

数控仿真期末考试题及答案一、选择题（每题2分，共20分）1. 数控机床的控制方式主要有哪几种？A. 手动控制B. 数控控制C. 半自动控制D. 全自动控制2. 数控机床的伺服系统主要功能是什么？A. 提供动力B. 执行控制C. 测量反馈D. 以上都是3. 数控编程中，G代码和M代码分别代表什么？A. G代码：准备功能，M代码：辅助功能B. G代码：辅助功能，M代码：准备功能C. G代码：主轴功能，M代码：刀具功能D. G代码：刀具功能，M代码：主轴功能4. 以下哪个不是数控机床的组成部分？A. 控制系统B. 伺服系统C. 驱动系统D. 手动操作杆5. 数控仿真软件的主要作用是什么？A. 模拟数控机床的操作B. 进行数控编程C. 进行数控机床的维修D. 以上都是6. 数控机床的坐标系通常采用什么形式？A. 直角坐标系B. 极坐标系C. 球坐标系D. 圆柱坐标系7. 数控编程中，绝对编程和增量编程的区别是什么？A. 绝对编程使用工件坐标系，增量编程使用机床坐标系B. 绝对编程使用机床坐标系，增量编程使用工件坐标系C. 绝对编程和增量编程没有区别D. 以上都不是8. 数控机床加工过程中，刀具补偿的作用是什么？A. 保证加工精度B. 延长刀具寿命C. 提高加工效率D. 以上都是9. 数控机床的加工精度通常由哪些因素决定？A. 机床结构B. 控制系统C. 刀具D. 以上都是10. 在数控编程中，轮廓编程通常使用什么方式？A. 直线插补B. 圆弧插补C. 直线和圆弧插补D. 以上都不是二、判断题（每题1分，共10分）1. 数控机床的精度只与机床本身的结构有关。

（）2. 数控编程时，G代码和M代码可以同时使用。

（）3. 数控仿真软件不能模拟数控机床的实际操作。

（）4. 数控机床的伺服系统不包括电机。

（）5. 数控机床的坐标系通常采用极坐标系。

（）6. 数控机床加工过程中，刀具补偿可以保证加工精度。

（）7. 数控机床的加工精度只与控制系统有关。

《数控技术与机床》期末考试试卷附答案一、填空题（每空3分，共30分）1、数控机床按伺服系统的控制方式可分为、、半闭环。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

二、判断题（每题3分，共30分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

（）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

（）4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

（）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

（）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

（）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

（）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。

（）9、M08指令功能在程序段运动结束后开始。

（）10、旋转变压器能测量直线位移和角位移。

（）三、单选（每空4分，共20分）1、数控加工中心的主轴部件上设有准停装置，其作用是（）A、提高加工精度B、提高机床精度C、保证自动换刀、提高刀具重复定位精度，满足一些特殊工艺要求2、用铣刀加工轮廓时，其铣刀半径应（）A、选择尽量小一些B、大于轮廓最小曲率半径C、小于或等于零件凹形轮廓处的最小曲率半径D、小于轮廓最小曲率半径3、在数控电火花成形加工时，为获得较高的精度和较好的表面质量，在工件或电极能方便开工作液孔时，宜采用的工作液工作方式为（）。

A、抽油式B、喷射式C、冲油式4、数控电火花高速走丝线切割加工时，所选用的工作液和电极丝为（）A、去离子水、钼丝B、机油、黄铜丝C、乳化液、钼丝D、纯水、黄铜丝5、数控线切割加工，丝电极接脉冲电源（）A、正极B、负极C、不确定，可接正极、可接负极四、名词解释（每题5分，共10分）1、模态代码2、译码五、简答（10分）1. 试说明基准脉冲插补法和数据采样法的特点？数控技术与机床参考答案：一、填空1、开环全闭环2、前后台型中断型3、基准脉冲数据采样开环闭环4、直线滚动液体静压二、判断1、（√）2、（√）3、（√）4、（×）5、（×）6、（×）7、（√）8、（√）9、（×）10、（×）三、单选1、（ C ）2、（ C ）3、（ A ）4、（ C ）5、（ B ）四、名词解释1、模态代码答：模态代码也称为续效代码，模态代码在程序段中一经被应用，一直连续有效，直到出现同组的任一代码时才失效。

(数控技术期末复习题)一、填空题1、数控机床由输入输出设备、数控装置、伺服系统、测量反馈和机床本体组成。

2、数控装置是数控机床的核心。

它接受来自输入设备的程序和数据，并按输入的信息的要求完成数值计算、逻辑判断和输入输出控制等功能。

3、数控机床分为开环控制的数控机床、闭环控制的数控机床、半闭环控制的数控机床。

4、数控编程的步骤：分析零件确定加工工艺过程、数值计算、编写零件加工程序、制作控制介质、程序校验和试切削。

5、数控机床坐标系确定顺序：Z-X-Y.。

6、数控机床中X尺寸一般采用直径编程。

7、坐标平面指令：G17、G18、G19。

8、圆弧差补指令用R代替I、J、K值。

圆心角小于180度时，R 取正直。

9、数值计算内容：基点和节点计算、刀位点轨迹计算、辅助计算。

10、CMC数控机床的功能分为基本功能和选择功能。

11、刀补过程分为刀补建立、刀补运行、刀补取消。

12、插补算法：脉冲增量插补、数据采样插补。

13、四个工作节拍：偏差判别、紧急计算、偏差计算、终点判别。

14、脉冲分配方法：电路分配法、软件分配法。

环形分配器的作用是将来自CMC的指令脉冲按一定的顺序送主电动机绕组的控制电路。

15、感应同步器是一种电磁式位置检测元件，按其结构特点一般分为直线式和旋转式。

前者用于直线位移测量，后者用于角位移测量。

16、丝杠螺母副可通过垫片调整、螺纹调整、齿差式调整来调整间隙。

二、名词解释1、基点：构成零件轮廓的不同几何素线的交点或切点称为基点。

基点可以直接作为其运动轨迹的起点或终点。

节点：当采用不具备非圆曲线插补功能的数控机床加工非圆曲线轮廓的零件时，在加工程序的编制工作中，常用多个直线段或圆弧去近似代替非圆曲线，这称为拟合处理。

拟合线段的交点或切点称为节点。

2、数控加工：数控加工:是利用一种能自动换刀的数控铣铿床,即工件经一次装夹后能自动完成铣锉钻铰等多工序综合加工,综合加工机对原料作综合加工处理，得到所需形状。

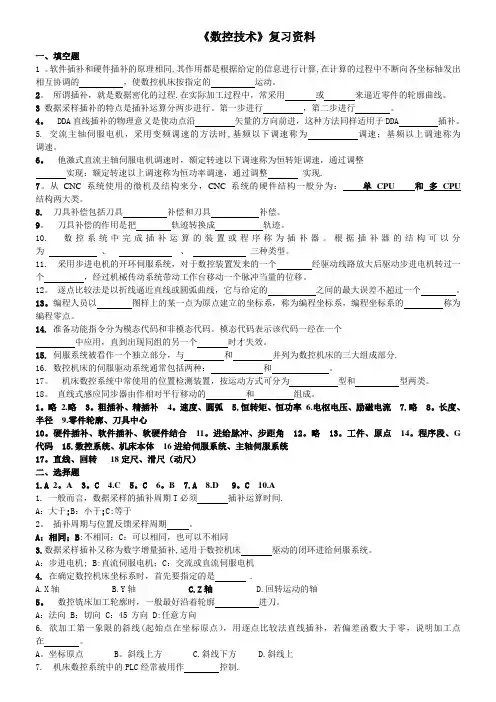

《数控技术》复习资料一、填空题1 。

软件插补和硬件插补的原理相同,其作用都是根据给定的信息进行计算,在计算的过程中不断向各坐标轴发出相互协调的，使数控机床按指定的运动。

2。

所谓插补，就是数据密化的过程.在实际加工过程中，常采用或来逼近零件的轮廓曲线。

3 数据采样插补的特点是插补运算分两步进行。

第一步进行，第二步进行。

4。

DDA直线插补的物理意义是使动点沿矢量的方向前进，这种方法同样适用于DDA 插补。

5. 交流主轴伺服电机，采用变频调速的方法时,基频以下调速称为调速；基频以上调速称为调速。

6。

他激式直流主轴伺服电机调速时，额定转速以下调速称为恒转矩调速，通过调整实现；额定转速以上调速称为恒功率调速，通过调整实现.7。

从CNC系统使用的微机及结构来分，CNC系统的硬件结构一般分为：单CPU 和多CPU 结构两大类。

8.刀具补偿包括刀具补偿和刀具补偿。

9。

刀具补偿的作用是把轨迹转换成轨迹。

10. 数控系统中完成插补运算的装置或程序称为插补器。

根据插补器的结构可以分为、、三种类型。

11. 采用步进电机的开环伺服系统，对于数控装置发来的一个经驱动线路放大后驱动步进电机转过一个，经过机械传动系统带动工作台移动一个脉冲当量的位移。

12。

逐点比较法是以折线逼近直线或圆弧曲线，它与给定的之间的最大误差不超过一个。

13。

编程人员以图样上的某一点为原点建立的坐标系，称为编程坐标系，编程坐标系的称为编程零点。

14.准备功能指令分为模态代码和非模态代码。

模态代码表示该代码一经在一个中应用，直到出现同组的另一个时才失效。

15.伺服系统被看作一个独立部分，与和并列为数控机床的三大组成部分.16. 数控机床的伺服驱动系统通常包括两种：和。

17。

机床数控系统中常使用的位置检测装置，按运动方式可分为型和型两类。

18。

直线式感应同步器由作相对平行移动的和组成。

1。

略 2.略3。

粗插补、精插补4。

速度、圆弧 5.恒转矩、恒功率 6.电枢电压、励磁电流7.略 8。

数控技术期末试题及答案一、选择题1. 下列哪项不属于数控技术的优点？A. 精度高B. 生产效率低C. 可重复性好D. 自动化程度高答案：B2. G代码中G00指令表示？A. 速度限制B. 线性插补C. 圆弧插补D. 封闭循环答案：A3. 下列哪个设备不属于数控机床的组成部分？A. 伺服驱动器B. 变频器C. 伺服电机D. 首轴答案：D4. CAD是指什么？A. 计算机辅助设计B. 计算机自动化设计C. 计算机应用设计D. 计算机工程设计答案：A5. 数控编程中，NC指令N代表？A. 数控编程B. 数字化C. 数值D. 是数控机床的代表字母答案：C二、填空题1. 数控机床的自动化程度相对较高，其特点是_______。

答案：自动化程度高2. 伺服驱动器是数控机床的重要组成部分之一，其主要作用是_______。

答案：控制伺服电机的转动3. 数控技术的应用领域非常广泛，包括________、________、________等。

答案：机械加工、模具制造、航空航天等4. 数控机床采用的控制系统分为开环和________控制系统。

答案：闭环5. CAD软件在数控编程中扮演着重要的角色，它可以方便地进行零件的________和________。

答案：设计、绘制三、简答题1. 简述数控技术的优势和应用领域。

数控技术的优势主要体现在以下几个方面：- 精度高：数控机床可以实现微小的位置和角度控制，保证了零件加工的精确度。

- 自动化程度高：数控机床可以根据预定的程序进行自动加工，减少了人工操作，提高了生产效率。

- 可重复性好：数控编程可以实现相同步骤的重复加工，确保了零件的一致性和稳定性。

数控技术的应用领域非常广泛，主要包括机械加工、模具制造、航空航天等。

在这些领域中，数控机床可以完成复杂的加工任务，提高生产效率，并且可以适应不同形状、不同材料的加工要求。

同时，随着数字化技术的发展，数控技术还可以与计算机辅助设计（CAD）和计算机辅助制造（CAM）相结合，实现高效、精确的零件加工。

数控技术期末试题（附答案）一、填空题（30×1分）1．伺服系统由和组成。

2．数控机床按控制运动的方式可分为、、。

3．数控技术中常用的插补算法有和插补法两类。

4．刀具补偿分为补偿，补偿。

5．程序编制可分为手工编程和。

6．数控设备主要由、、和受控设备组成。

7．G代码中，代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；代码表示只在本程序段中有效。

8．典型的数控系统有：日本的、德国的、西班牙的FAGOR。

9．常用的位置检测装置有：、、等。

10．伺服系统的作用是。

11．影响电火化成形加工精度的主要因素：、、等。

12．光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为和。

13．电火化线切割加工时，常用的工作液主要有：、。

14．插补是指：。

15．数控车削中的指令G71格式为：。

二、解释如下指令或字母含义（15×1分）1、G50(车)2、CNC3、G024、ATC5、G436、G177、G90（铣）8、G549、G81 10、G41 11、M03 12、M0513、M06 14、M30 15、T0305三、简答题（10×2分）1．简述数控线切割的加工原理？它与电火化成形加工有哪些不同？2．简述电火化成形加工时减小电极损耗的吸附效应?四、原理题（15分）欲加工第一象限直线AB，起点A（0，0），终点B（4，3）。

试用逐点比较插补法，写出插补节拍并绘出插补轨迹。

五、编程题（10×2分）1、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。

试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向；(4)用箭头和文字标明刀具偏移方向、距离。

%O001N001 G90G00G54X-20.Y0Z100.;N002 S1000M03;N003 G43Z-10.H01;N004 G01G41X0Y0D02F300.;N005 G01X0Y15.;N006 G02X10.Y25.R10.;N007 G01X58.775;N008 G02X58.775Y-25.R-40.;N009 G01X10.;N010 G02X0Y-15.I0J10.;N011 G01X0Y0;N012 G01G40X-20.Y0;N013 G00Z100.M05;N014 M30;%2、已知零件(厚20mm)及钻孔数控加工程序，采用了循环加工指令；试将如下程序说明填写完整。

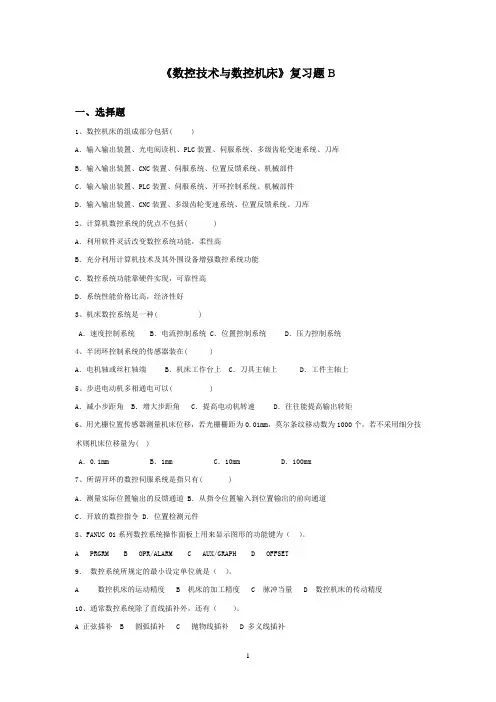

《数控技术与数控机床》复习题B一、选择题1、数控机床的组成部分包括( )A．输入输出装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B．输入输出装置、CNC装置、伺服系统、位置反馈系统、机械部件C．输入输出装置、PLC装置、伺服系统、开环控制系统、机械部件D．输入输出装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库2、计算机数控系统的优点不包括( )A．利用软件灵活改变数控系统功能，柔性高B．充分利用计算机技术及其外围设备增强数控系统功能C．数控系统功能靠硬件实现，可靠性高D．系统性能价格比高，经济性好3、机床数控系统是一种( )A．速度控制系统B．电流控制系统 C．位置控制系统 D．压力控制系统4、半闭环控制系统的传感器装在( )A．电机轴或丝杠轴端 B．机床工作台上 C．刀具主轴上D．工件主轴上5、步进电动机多相通电可以( )A．减小步距角B．增大步距角 C．提高电动机转速 D．往往能提高输出转矩6、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( )A．0.1mm B．1mm C．10mm D．100mm7、所谓开环的数控伺服系统是指只有( )A．测量实际位置输出的反馈通道 B．从指令位置输入到位置输出的前向通道C．开放的数控指令 D．位置检测元件8、FANUC 0i系列数控系统操作面板上用来显示图形的功能键为（）。

A PRGRMB OPR/ALARMC AUX/GRAPHD OFFSET9．数控系统所规定的最小设定单位就是（）。

A 数控机床的运动精度B 机床的加工精度C 脉冲当量D 数控机床的传动精度10、通常数控系统除了直线插补外，还有（）。

A 正弦插补B 圆弧插补C 抛物线插补D 多义线插补1。

数控机床期末试题及答案一、选择题1. 数控机床是一种能够根据预先编好的控制程序，自动完成加工操作的机床，它通过（）执行加工。

a) 人工操作b) 电气操作c) 液压操作d) 数字控制系统答案：d) 数字控制系统2. 数控机床的主要特点是（）。

a) 精度高、生产效率低b) 精度高、生产效率高c) 精度低、生产效率低d) 精度低、生产效率高答案：b) 精度高、生产效率高3. 下列哪个不是数控机床的三个重要组成部分之一？a) 机床本体b) 数字控制系统c) 刀具d) 自动送料装置答案：c) 刀具4. 数控机床中用于加工轮廓形状的刀具称为（）。

a) 刀杆b) 刀柄c) 主轴d) 刀具答案：d) 刀具5. 数控机床的坐标系包括以下几个方向：（）。

a) X、Y、Zb) A、B、Cc) U、V、Wd) D、E、F答案：a) X、Y、Z二、简答题1. 请简要描述数控机床的工作原理。

答案：数控机床是通过数字控制系统来控制机床的加工过程。

首先，通过计算机编程，将加工工艺参数转化为机床能够理解的控制程序。

然后，将控制程序输入数控系统，数控系统根据程序的指令控制各个执行机构的运动，从而实现加工操作。

最后，数控系统根据加工结果与期望结果的差异，通过反馈系统进行调整，保证加工的精度和质量。

2. 请简述数控机床与传统机床的主要区别。

答案：数控机床相对于传统机床具有以下主要区别：- 数控机床采用数字控制系统来实现自动化控制，而传统机床则需要人工操作；- 数控机床具有更高的加工精度和生产效率；- 数控机床具有灵活性和多样化加工能力，能够通过编程实现复杂的轮廓加工；- 数控机床具备自动化检测和故障诊断功能，提高了设备的可靠性和维护效率。

三、计算题1. 在数控机床上进行一次加工作业，需要完成长度为200mm、宽度为100mm的矩形轮廓加工。

根据机床的加工速度为200mm/min，计算完成一次加工作业所需的时间。

答案：矩形轮廓的周长为2(200+100)=600mm，根据加工速度为200mm/min，完成一次加工所需的时间为600mm/200mm/min=3分钟。

《数控加工工艺与编程》模拟试题一一、填空题(每题1分,共20分)1、数控机床大体由输入装置、数控装置、伺服系统和机床本体组成。

2、FMC由加工中心和自动交换工件装置所组成。

3、数控系统按一定的方法确定刀具运动轨迹的过程叫插补，实现这一运算的装置叫插补器4、数控机床坐标系三坐标轴X、Y、Z及其正方向用右手定则判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用右手螺旋法则判断。

5、走刀路线是指加工过程中，刀具刀位点相对于工件的运动轨迹和方向。

6、使用返回参考点指令G28时，应取消刀具补偿功能，否则机床无法返回参考点。

7、在精铣内外轮廓时，为改善表面粗糙度，应采用顺铣的进给路线加工方案。

8、一般数控加工程序的编制分为三个阶段完成，即工艺处理、数学处理和编程调试。

9、一般维修应包含两方面的含义，一是日常的维护,二是故障维修。

10、数控机床的精度检查，分为几何精度检查、定位精度检查和切削精度检查。

11、刚度是指材料在外力作用下抵抗变形的能力。

12、三相步进电动机的转子上有40个齿，若采用三相六拍通电方式，则步进电动机的步距角为1.50 。

13、切削时的切削热大部分由切屑带走。

14、决定某一种定位方式属于几点定位，根据工件被消除了几个自由度。

15、滚珠丝杠消除轴向间隙的目的是提高反向传动精度。

16、车刀的角度中影响切削力最大的是前角。

17、观察G02(G03)方向为垂直于圆弧所在坐标平面的坐标轴负向。

18、刀具路线是刀位点相对于工件运动轨迹。

19、可以完成几何造型，刀具轨迹生成，后置处理的编程方法称图形交互式自动编程。

20、刀具磨损主要原因是切削时的高温。

二、判断(每题1分,共20分)1．数控机床是为了发展柔性制造系统而研制的。

（×）2．数控技术是一种自动控制技术。

（√）3．数控机床的柔性表现在它的自动化程度很高。

（×）4．数控机床是一种程序控制机床。

（√）5．能进行轮廓控制的数控机床，一般也能进行点位控制和直线控制。

《数控机床与数控编程》期末考试试卷附答案一、填空题（共10空，每空2分，共20分）1.工序的划分可以采用两种不同原则，即工序原则和工序原则。

2．数控机床的精度包括：精度和精度。

3．数控是数字控制的简称，是用对机床的运动及加工过程进行控制的自动控制技术。

4．只在写有该代码的程序段中才有效的代码为代码。

5.用于确定几何图形上各几何要素的位置而建立的坐标是。

6．用数控机床加工工件时，工件装夹到机床上，通过对刀求得工件原点与机床原点间的距离，这个距离称为。

7.数控机床上的坐标系是采用坐标系，大拇指的方向为X正方向。

8. 为了简化程序可以让子程序调用另一个子程序成为。

二、判断题（对的在括号里写T，错的写F。

共10小题，每小题2分，共20分）1.G02功能为逆时针圆弧插补，G03功能为顺时针圆弧插补。

（）2.G98功能为每转进给，G99功能为每分钟进给。

（）3．数控铣床和加工中心上的刀柄一般采用7:24圆锥刀柄，这种刀柄换刀方便，有较高的定心精度和刚度，且能够实现自锁。

（）4.加工中心一般具有刀库和自动换刀装置，并实现工序集中。

（）5.G92功能为封闭的螺纹切削循环，可加工直螺纹和锥螺纹。

（）6．以氧化铝为主体的陶瓷材料刀具，其硬度及耐磨性均比硬质合金高。

（）7.G96功能为主轴恒线速控制，G97功能为主轴恒转速控制。

（）8.刀具位置偏置补偿是对编程时假想的刀具与实际使用的差值进行补偿。

（）9．为减小积屑瘤对加工质量的影响，一般采用降低切削速度，选择涂层硬质合金或金属陶瓷等刀具材料，并在加工过程中使用切削液等措施。

（）10.子程序号中的零可以省略。

（）三、选择题：（共20小题，每小题3分，共60分）1．加工中心上一般采用（）圆锥刀柄，这类刀柄不能自锁，换刀方便，且有较高的定心精度和刚度。

A． 1：16 B． 7：64 C ．1：4 D． 7：242．按照机床运动的控制轨迹分类，加工中心属于（）。

A．轮廓控制 B．直线控制 C．点位控制 D．远程控制3.工序集中有利于保证零件加工表面的（）。

（完整版）数控技术重点复习资料试题及答案数控加工工艺与编程》习题集、填空题1. 数控机床按伺服系统的控制方式可分为（开环系统）、（闭环系统）、（半闭环系统）。

2. NC机床的含义是数控机床，CNC机床的含义是（计算机数字控制）机床，FMS的含义是（柔性制造系统），（ CIMS ）的含义是计算机集成制造系统。

3. 在数控编程时，使用（刀具半径补偿）指令后，就可以按工件的轮廓尺寸进行编程，而不需按照刀具的中心线运动轨迹来编程。

4. 圆弧插补时，通常把与时钟走向一致的圆弧叫（顺时针圆弧），反之称为（逆时针圆弧）。

5. 按控制运动的方式分类，数控机床可分为点位控制数控机床、（直线控制）和（轮廓控制）等三种。

6. 对于数控机床，规定（平行于主轴方向）的坐标轴为Z轴，取刀具远离工件的方向为正方向+Z, X轴为（水平、平行于工件装夹面、垂直于Z轴），Y坐标轴垂直于X及Z坐标。

7. 数控加工程序是由若干（程序段）组成，每个（程序段）是由若干个指令字组成，指令字代表某一信息单元。

8. 数控机床的坐标系采用（右手迪卡尔直角）坐标系。

它规定直角坐标X、Y、Z三者的关系及其正方向用（右手定则）来判定。

9. 数控程序中的每个指令字由（地址符）和（数字）组成，它代表机床的一个位置或一个动作，指令字是程序中指令的最小单位。

10. 对刀点既是程序的（起点），也是程序的（终点）。

为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。

11. 在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆弧表面的（切线方向）进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧表面的（切线方向）退出。

12. 在轮廓控制中，为了保证一定的精度和编程方便，通常利用刀具（长度）和（半径）补偿功能。

13. 数控机床坐标系三坐标轴X、Y、Z及其正方向用（右手定则）判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用（右手螺旋法则）判断。

数控技术期末整理试题及答案一、知识点1、数控及数控机床的定义；数控机床的组成；数控机床的主要技术参数；数控机床的分类？答：数控，即是数字控制（NC）；数控机床就是采用了数控技术的机床；数控机床主要由程序介质、数控装置、伺服系统、机床主体四部分组成；数控机床的主要技术参数：1、主要规格尺寸；2、主轴系统；3、进给系统；4、刀具系统；数控机床的分类：1、按机械运动轨迹分类（1.点位控制数控机床；2.直线控制数控机床；3.轮廓控制数控机床。

）；2、按伺服系统的类型分类（1.开环伺服系统数控机床；2.闭环伺服系统数控机床；3. 半闭环伺服系统数控机床。

）；3、按功能水平分类（高、中、低档）；4、按加工方式分类（1.金属切削类数控机床；2金属成型类数控机床；3.数控特种加工机床。

）2、什么是脉冲当量（分辨率）；什么是定位精度和重复定位精度？答：脉冲当量是指两个相邻分散细节之间可以分辨的最小间隔，是重要的精度指标。

定位精度是指数控机床工作台等移动部件在确定的终点所达到的实际位置的精度。

重复定位精度是指在同一台机床上，应用相同程序相同代码加工一批零件，所得到的连续结果的一致程度。

3、开环伺服系统数控机床、闭环伺服系统数控机床、半闭环伺服系统数控机床各自有什么特点？答：(1)开环：这类机床没有来自位置传感器的反馈信号。

数控系统将零件程序处理后，输出数字指令后给伺服系统，驱动机床运动；其结构简单、较为经济、维护方便，但是速度及精度低，适于精度要求不高的中小型机床，多用于对旧机床的数控化改造。

（2）闭环：这类机床上装有位置检测装置，直接对工件的位移量进行测量；其精度高，但系统设计和调整困难、结构复杂、成本高，主要用于一些精度要求很高的镗铣床、超精密车床、超精密铣床、加工中心等。

（3）半闭环：这类数控机床采用安装在进给丝杠或电动机端头上的转角测量元件测量丝杠旋转角度，来间接获得位置反馈信息；可获得较为满意的精度和速度，大多数数控机床采用它，如数控车床、数控铣床和加工中心等。

现代数控技术及数控机床试卷2标准答案学生姓名：，班级：，学号：，成绩：一．填空题（每题2分）1．数控机床是由控制介质、数控装置、伺服驱动装置、辅助控制装置、反馈装置、适应控制装置和机床等部分组成。

2．数控机床加工过程的加工路线是指刀具中心的运动轨迹和方向。

3．三相步进电机的转子上有40个齿，若采用三相六拍通电方式，则步进电机的步距角为 1.50。

4．数控机床的最小设定单位是数控机床能实现的最小位移量，标制着数控机床精度的分辨率，其值一般为0.0001～0.01mm，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。

5．通常把数控车床的床身导轨倾斜布置，可改善其排屑条件和受力状态。

提高机床的静刚度。

6．数控机床的工作台和刀架等部件的移动，是由交流或直流伺服电机驱动，经过滚珠丝杠传动，可减少进给系统所需要的驱动扭矩，提高定位精度、运动平稳性。

7．对步进电机施加一个电脉冲信号时，步进电机就回转一个固定的角度，叫做步距角，电机的总回转角和输入脉冲数成正比，而电机的转速则正比于输入脉冲的频率。

8．位置检测装置是数控机床的重要组成部分，在闭环系统中，它的主要作用是检测位移量，并发出反馈信号与数控装置发出的指令信号进行比较，如有偏差，经放大后控制执行部件，使其向着消除偏差方向运动，直至偏差等于零为止。

9．刀具半径补偿功能的作用就是要求数控系统根据工件轮廓程序和刀具中心偏移量，自动计算出刀具中心轨迹。

10．伺服系统的输入是插补器发出的指令脉冲，输出是直线或转角位移。

11．数控机床工作台和刀架等部件的移动，由交流或直流伺服电机驱动，经过滚珠丝杠传动，减少了进给系统所需要的驱动扭矩，提高了定位精度和运动平稳性。

12．光栅依不同制造方法有透射光栅和反射光栅两种。

数控机床中常用透射光栅做位置传感器。

二．选择题（每题2分）1．闭环伺服系统使用的执行元件是（1，2）（1）支流伺服电机（2）交流伺服电机（3）步进电机（4）电液脉冲马达2．步进电机的角位移与（4）成正比。
