火力发电厂热工自动化基本检修项目与质量要求检修运行维护规程10.1.1 机组停运前的检查10.1.1.1 控制系统的检查按4.1.1 进行。
10.1.1.2 火焰检测系统的各路火焰显示情况检查，异常情况做好记录。
10.1.1.3 减负荷和停炉过程中的设备状态显示及打印记录检查，异常情况做好记录。
1 0.1.2 系统停运后的基本检修与要求10-1.2.1 控制系统硬件检修，按第4 章要求进行，检修后不符合质量指标的硬件进行更换。
135110.1.2.2 控制系统电源、线路及测量管路检修，按第7 章有关要求进行。
10.1.2.3 火焰检测系统、外围测量和执行设备的检修与校准，按第5、6 章有关要求进行。
10.1.2.4 系统部件、设备、线路的绝缘电阻测试，应符合规定的绝缘等级要求。
10.1.2.5 停运前检查记录的缺陷处理。
10-1.2.6 检查FSSS 系统的控制逻辑，应符合DL／435 的要求。
在对各控制逻辑、判据信号、定值、参数设置的正确性检查中，如需修改，按规定修改程序进行，并做好备份。
10.1.2.7 独立配置的锅炉灭火保护装置(系统)按第5.9.3 条要求进行检修、试验后，其基本性能和功能应符合DL／T 655 的要求。
10.1.2.8 各控制系统相关画面检查，应正确无误。
10.1.2.9 检修前后应对控制逻辑各备份一次，并作好标记存放在规定处。
10.1.3 测试项目与技术标准10.1.3.1 控制装置及模件的测试，按第4 章有关要求进行。
10.1.3.2 控制系统的基本性能和功能测试，按第4 章(独立装置按第5.9.3 条)有关要求进行。
10.1.3.3 所有继电器的测试检查，结果应满足第7.3.1.1.5 条d)要求。
10.1.3.4 检查控制对象的开、关和转动方向，应与显示画面显示一致，符合实际工艺要求；测试各阀门、挡板开、关方向上的全行程动作时间[测试方法见第6.3.2.2.8 条的b)～f)]，其值应与控制逻辑设定的实际值相对应。
热工自动化系统检修运行维护规程

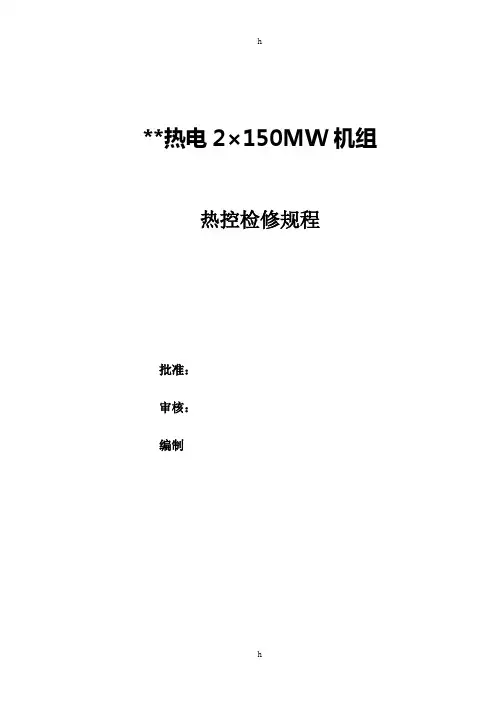

**热电2×150MW机组热控检修规程批准：审核：编制目次1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)3.1 DCS (1)3.2 DAS (1)3.3 MCS (1)3.4 CCS (1)3.5 AGC (2)3.6 SCS (2)3.7 FSSS (2)3.8 MFT (2)3.9 DEH (2)3.10 ATC (2)3.11 OPC (2)3.12 TSI (2)3.13 FCS (2)4 计算机控制系统 (2)4.1 基本检修项目及质量要求 (2)4.1.1 停运前检查 (2)4.1.2 停运后的检修 (3)4.1.3 软件检查 (6)4.2 试验项目与技术标准 (7)4.2.1 控制系统基本性能试验 (7)4.2.2 控制系统基本功能试验 (10)4.2.3 热工自备UPS试验 (11)4.3 计算机控制系统的运行维护 (12)4.3.1 计算机控制系统的投运与验收 (12)4.3.2 计算机控制系统的维护 (13)4.3.3 计算机控制系统的停用与维护 (14)5 检测仪表及装置 (15)5.1 基本检修与校准 (15)5.1.1 单体检测仪表 (15)5.1.2 测量系统 (16)5.1.3 运行维护 (17)5.2 通用检测仪表检修与校准 (17)5.2.1 数字式仪表 (17)5.2.2 检测开关和控制器 (19)5.2.3 压力（差压）变送器 (20)5.3 温度检测仪表检修与校准 (21)5.3.1 感温元件 (21)5.3.2 直读式温度计 (22)5.3.3 温度变送器 (23)5.3.4 温度测量显示仪表 (24)5.3.5 温度检测系统 (24)5.4 压力测量仪表检修与校准 (25)5.4.1 直读式压力表 (25)5.4.2 压力测量、显示仪表 (27)5.4.3 压力测量系统 (27)5.5 液位测量仪表的检修与校准 (28)5.5.1 电接点水位计 (28)5.5.2 差压式水位测量 (29)5.6 流量测量仪表的检修与校准 (29)5.6.1 节流装置 (30)5.6.2 流量测量仪表 (30)5.6.3 流量测量系统 (31)5.7 分析仪表检修与校准 (32)5.7.1 氧化锆氧量分析器 (32)5.7.2 电导式分析仪表（在线电导率仪、酸碱浓度计） (33)5.7.3 电位式分析仪表（在线酸度计、钠离子监测仪） (35)5.7.4 电流式分析仪表（在线溶解氧表、联氨表） (36)5.7.5 光学式分析仪表（在线硅表、磷表） (37)5.8 机械量仪表的检修与校准 (38)5.8.1 电涡流式监测保护装置 (38)5.8.2 磁电式位移发讯装置 (39)5.8.3 磁电式偏心度(大轴挠度)监视装置 (40)5.8.4 转速监视与保护装置 (41)5.8.5 振动监视装置 (44)5.9 特殊仪表与装置的检修与校准 (45)5.9.1 工业摄像机系统 (45)5.9.2 锅炉安全监控装置 (46)5.10 称重仪表的检修与标准 (49)5.10.1 电子皮带秤 (49)5.10.2 电子皮带秤实物检测装置 (51)6 过程控制仪表及设备 (53)6.1 操作和执行单元检修与校准 (53)6.1.1 操作器与伺服放大器 (53)6.1.2 电动执行机构 (53)6.1.3 电信号气动执行机构 (55)6.1.4 电磁阀 (57)7 共用系统、电气线路与测量管路 (57)7.1 共用系统的检修与试验 (57)7.1.1 电源 (57)7.1.2 接地 (58)7.1.3 防护 (59)7.1.4 仪用气源 (59)7.2 取源部件的检修 (60)7.2.1 基本要求 (60)7.2.2 感温件的检修与质量要求 (60)7.2.3 取压部件的检修与质量要求 (61)7.2.4 电接点筒的检修与质量要求 (61)7.2.5 水位测量筒检修与质量要求 (61)7.2.6 流量取源部件的检修与质量要求 (62)7.3 电气线路与测量管路的检修与试验 (62)7.3.1 机柜 (62)7.3.2 电气线路 (64)7.3.3 测量管路 (66)8 数据采集系统 (67)8.1 基本检修项目与质量要求 (67)8.1.1 机组停运前的检查 (67)8.1.2 机组停电后的检修及测试 (67)8.1.3 DAS系统通电后的检查及试验 (67)8.2 校准项目与技术标准 (67)8.2.1 测量综合误差的校准 (67)8.2.2 系统功能测试 (68)8.3 运行维护 (70)8.3.1 投运前的检查、验收 (70)8.3.2 数据采集系统的日常与定期维护 (70)9 模拟量自动控制系统 (70)9.1 基本检修项目及要求 (70)9.1.1 基本检查项目与试验 (70)9.1.2 调校项目与技术标准 (71)9.2 给水控制系统 (71)9.2.1 投入前的试验项目及质量要求 (71)9.2.2 控制系统投入的条件 (71)9.2.3 质量指标 (71)9.2.4 检修验收 (72)9.2.5 运行维护 (72)9.2.6 运行中试验 (72)9.2.7 控制系统的撤除 (72)9.3 汽温自动控制系统 (72)9.3.1 投运前的试验项目及质量要求 (72)9.3.2 控制系统投入的条件 (73)9.3.3 质量指标（负荷范围70～100%） (73)9.3.4 检修验收 (73)9.3.5 运行维护 (73)9.3.6 运行中试验 (73)9.3.7 控制系统的撤除 (73)9.4 燃烧自动控制系统 (73)9.4.1 炉膛压力控制系统 (73)9.4.2 风量氧量控制系统 (74)9.4.3 一次风压控制系统 (75)9.4.4 磨煤机控制系统 (75)9.4.5 钢球磨煤机入口风压调节（中储式制粉系统） (77)9.5 机炉协调控制系统 (77)9.5.1 投运前的试验项目及质量要求 (77)9.5.2 控制系统投入的条件 (77)9.5.3 质量指标 (77)9.5.4 检修验收 (78)9.5.5 运行维护 (78)9.5.6 运行中试验 (78)9.5.7 控制系统的撤除 (78)9.6 辅助设备自动控制系统 (78)9.6.1 除氧器水位控制系统 (78)9.6.2 除氧器压力控制系统 (79)9.6.3 加热器水位控制系统 (79)9.6.4 汽机凝汽器水位控制系统 (80)9.6.5 其他辅助设备自动控制系统 (80)10 炉膛安全监控系统 (80)10.1 检修项目与质量要求 (80)10.1.1 机组停运前的检查 (80)10.1.2 系统停运后的基本检修与要求 (80)10.1.3 测试项目与技术标准 (81)10.2 系统试验项目与要求 (81)10.2.1 试验准备工作 (81)10.2.2 燃油系统启动前功能试验 (81)10.2.3 MFT功能试验 (83)10.2.4 烟风系统大联锁功能试验 (84)10.2.5 锅炉汽包水位保护实际传动试验 (84)10.2.6 FSSS系统的动态试验 (84)10.3 检修验收与运行维护 (85)10.3.1 检修验收 (85)10.3.2 运行维护 (85)11 热工信号与热工保护系统 (85)11.1 系统检查、测试及一般要求 (85)11.2 系统试验项目与要求 (85)11.2.1 系统试验的一般规定 (85)11.2.2 汽轮发电机组保护系统试验 (86)11.2.3 锅炉安全门保护 (91)11.3 运行维护 (91)12 顺序控制系统 (91)12.1 基本检修项目及要求 (91)12.1.1 机组停运前的检查 (91)12.1.2 系统停运后的检修 (91)12.1.3 测试项目与技术标准 (91)12.2 热力系统试验项目与要求 (92)12.2.1 试验前的准备工作与要求 (92)12.2.2 锅炉风烟系统功能组 (92)12.2.3 锅炉吹灰功能子组 (93)12.2.4 电动给水泵功能子组 (94)12.2.5 汽机油系统子组 (94)12.2.6 凝结水子组 (95)12.2.7 凝汽器真空系统子组 (96)12.2.8 汽机轴封系统子组 (97)12.2.9 低压加热器子组 (97)12.2.10 高压加热器子组 (98)12.2.11 发电机定子冷却水 (99)12.2.12 发电机密封油系统 (99)12.2.13 抗燃油系统 (100)12.2.14 顶轴油盘车系统 (100)12.2.15 汽机抽汽系统 (100)12.2.16 开式、闭式冷却水系统 (101)12.2.17 循环水系统 (102)12.2.18 蒸汽管道疏水系统 (102)12.2.19 汽机蒸汽管道疏水阀子组 (103)12.2.20 仪用空气系统 (103)12.2.21 锅炉排污、疏水、放气功能子组 (104)12.3 发变组和厂用电系统试验项目与要求 (105)12.3.1 发变组并列系统 (105)12.3.2 发变组解列系统 (106)12.3.3 6kV母线备用电源与常用电源切换 (106)12.3.4 高压备变投入系统 (107)12.3.5 低压厂变投入系统 (107)12.3.6 低压备变投入系统 (108)12.4 运行维护 (108)12.4.1 热力系统运行维护 (108)12.4.2 发变组和厂用电系统运行维护 (108)13 汽机数字电液控制系统 (108)13.1 基本检修项目与质量要求 (108)13.1.1 系统停运前的检查 (108)13.1.2 系统停运后检修 (108)13.1.3 校准项目与技术标准 (108)13.2 系统投运前的试验项目及质量要求 (109)13.2.1 开机前DEH系统静态试验 (109)13.3 系统各功能投运过程及质量要求 (110)13.3.1 转速控制功能投运 (110)13.3.2 负荷控制功能投运 (111)13.3.3 阀门管理和在线试验 (111)13.3.4 汽机自启动 (112)13.3.5 机组跳闸保护试验 (112)13.3.6 汽阀严密性试验 (113)13.4 系统的动态特性试验与质量指标 (113)13.4.1 动态特性试验 (113)13.4.2 评价系统动态特性的主要质量指标 (113)13.5 DEH系统的运行维护 (114)13.5.1 投运与验收要求 (114)13.5.2 维护 (114)14 高低压旁路控制系统 (114)14.1 基本检修项目和质量要求 (114)14.1.1 机组大修停机前（后）的检查 (114)14.1.2 检修项目及质量要求 (114)14.1.3 设备及部件调整校验： (115)14.2 试验项目与技术要求 (115)14.2.1 投运前的静态试验项目及质量要求 (115)14.2.2 高低压旁路控制系统的投运 (116)14.2.3 低压旁路控制系统的投运 (116)14.2.4 调节系统的动态品质指标 (116)14.3 系统运行维护 (116)14.3.1 验收 (116)14.3.2 维护 (116)15 热工技术管理 (117)15.1 热工自动化系统检修运行的管理 (117)15.1.1 一般规定 (117)15.1.2 检测仪表的检修管理 (117)15.1.3 热工保护联锁系统的管理 (118)15.1.4 自动控制系统的运行管理 (118)15.1.5 计算机控制系统的运行管理 (119)15.1.6 检修项目的验收管理 (119)15.2 计算机控制系统软件管理 (119)15.2.1 软件和数据库备份 (119)15.2.2 软件保护和口令管理 (119)15.2.3 计算机软件的修改与保存 (119)15.2.4 升级管理 (119)15.3 技术规程、制度与技术档案管理 (120)15.3.1 应建立的技术规程、制度： (120)15.3.2 应建立的技术档案资料 (120)15.3.3 应健全的热工记录 (120)15.4 热工指标考核、统计内容 (120)15.4.1 计算机控制系统可用率 (120)15.4.2 热工检测仪表（参数）抽检合格率 (121)15.4.3 热工检测仪表（模件）校前合格率 (121)15.4.4 数据采集系统完好率 (121)15.4.5 模拟量控制系统利（可）用率 (121)15.4.6 保护系统可用率及保护系统动作正确率 (122)15.4.7 顺序控制系统投入率 (122)15.5 备品备件的保存与管理 (122)15.5.1 备品备件的贮存 (122)15.5.2 定期检查 (122)15.6 热工设备检修项目管理 (122)附录 A （规范性附录）热工设备检修项目管理 (1)附录 B （规范性附录）分散控制系统硬件加权系数表 (3)附录 C （规范性附录）考核项目、误差定义与计算 (4)C.1 项目考核 (4)C.1.1 校准 (4)C.1.2 校验 (4)C.1.3 抽查 (4)C.1.4 测量范围 (4)C.1.5 量程 (4)C.1.6 对比 (4)C.1.7 调整 (4)C.1.8 校准（检修）周期 (4)C.1.9 准确度（精确度） (4)C.1.10 稳定度（稳定性） (4)C.1.11 灵敏度 (4)C.1.12 可靠性 (4)C.1.13 准确度等级 (4)C.1.14 仪表分辨力 (5)C.2 误差定义与计算 (5)C.2.1 测量误差 (5)C.2.2 基本误差 (5)C.2.3 允许误差 (5)C.2.4 附加误差 (5)C.2.5 修正值 (5)C.2.6 方法误差 (5)C.2.7 调整误差 (5)C.2.8 读数误差 (5)C.2.9 引用误差 (5)C.2.10 零位误差 (5)C.2.11 偏差 (5)C.2.12 回程误差 (5)C.2.13 重复性误差 (6)C.2.14 综合误差 (6)C.3 名词解释 (6)C.3.1 寻找转换点检定法 (6)C.3.2 输入基准法 (6)附录 D （资料性附录）抗共模差模干扰能力测试 (7)D.1 测试要求 (7)D.2 测试方法 (7)D.2.1 CMR测试（见图B.1） (7)D.2.2 NMR测试(见图B.2) (7)**热电厂2*150MW机组检修规程（热工卷）前言为搞好我厂设备的检修工作，不断提高职工队伍的检修工艺水平，确保设备检修质量，加强专业技术管理，热工试验室组织有关人员于2006年编了《2×150MW火电机组检修工艺规程》（热工卷试行版）。
DCS系统通道校验方法及精度要求

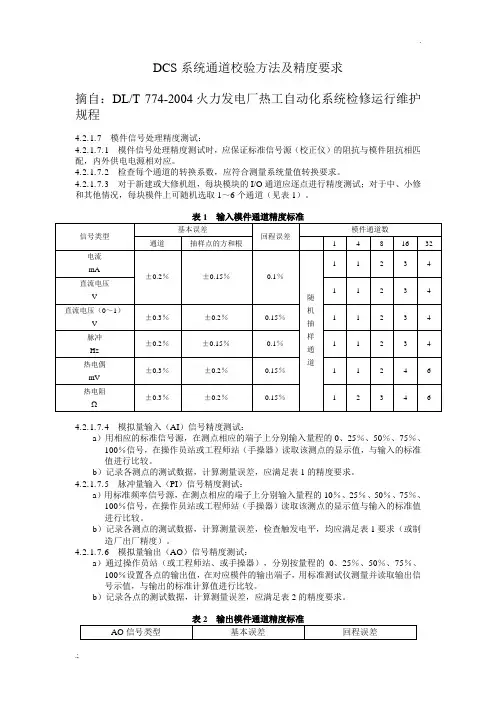

DCS系统通道校验方法及精度要求摘自：DL/T 774-2004火力发电厂热工自动化系统检修运行维护规程4.2.1.7模件信号处理精度测试：4.2.1.7.1模件信号处理精度测试时，应保证标准信号源（校正仪）的阻抗与模件阻抗相匹配，内外供电电源相对应。
4.2.1.7.2检查每个通道的转换系数，应符合测量系统量值转换要求。
4.2.1.7.3对于新建或大修机组，每块模块的I/O通道应逐点进行精度测试；对于中、小修和其他情况，每块模件上可随机选取1～6个通道（见表1）。
4.2.1.7.4模拟量输入（AI）信号精度测试：a）用相应的标准信号源，在测点相应的端子上分别输入量程的0、25％、50％、75％、100％信号，在操作员站或工程师站（手操器）读取该测点的显示值，与输入的标准值进行比较。
b）记录各测点的测试数据，计算测量误差，应满足表1的精度要求。
4.2.1.7.5脉冲量输入（PI）信号精度测试：a）用标准频率信号源，在测点相应的端子上分别输入量程的10％、25％、50％、75％、100％信号，在操作员站或工程师站（手操器）读取该测点的显示值与输入的标准值进行比较。
b）记录各测点的测试数据，计算测量误差，检查触发电平，均应满足表1要求（或制造厂出厂精度）。
4.2.1.7.6模拟量输出（AO）信号精度测试：a）通过操作员站（或工程师站、或手操器），分别按量程的0、25％、50％、75％、100％设置各点的输出值，在对应模件的输出端子，用标准测试仪测量并读取输出信号示值，与输出的标准计算值进行比较。
b）记录各点的测试数据，计算测量误差，应满足表2的精度要求。
4.2.1.7.7脉冲量输出（PO）信号精度测试：a）通过操作员站（或工程师站或手操器）分别按量程的10％、25％、50％、75％、100％设置各点的输出值，分别在各输出端子上用标准频率计测量并读取示值。
与输出的标准计算值进行比较。
b）记录各测点的测试数据，计算测量误差，应满足制造厂出厂精度要求。
火力发电厂热工自动化系统检修运行维护规程
第五、六章 仪表的检修与运行维护
检测仪表与装置的可靠性和准确度，直接影响到机组的经济、 安全运行。但在电力生产中 ，人们对热工检测仪表并没有象对保 护、自动那么重视，使得检测系统一些问题 往往不能得到及时消 除，如在线运行的热工参数显示值与正常生产流程不符，控制屏 与台间、DCS（或 DAS）与 BT 盘间的同参数测量示值超过其允 许偏差等。这些问题的存在，有设备质量原因，也有工作人员的 主观过失所造成。因此本章节对检测仪表与装置的检修、校准、 维护内容和要求进行了规范。
3）控制系统机柜内的设备、模件、部件、线路板及元件 及外设设备清扫完毕后，其上电前、后检查，各工作站硬件、 软件工作状态的检查，应严格按照规定进行，各自的功能要通 过试验确认正确无误，不可漏项。软件检查分为操作系统检查 和应用系统检查，主要考虑系统的正常启动、无出错报警和记 录，并对系统软件的完整性和口令设置、磁盘检测、磁盘空间 回收等进行检查和维护，以提高系统的性能和安全。带有冷却 风扇的机柜和设备，运行中要定期检查冷却风扇，不正常的即 时更换，确保机柜风通风效果，以防计算机控制系统运行中由 于风扇局部环境温度增高，诱发模件部件故障。
电力行业规程
热工自动化系统检修运行维护规程 学习与讨论
浙江省电力试验研究院
一、前言 二、编写起因和过程 三、本规程特点 四、本规程结构
五、本规程内容介绍 六、本规程适用性 七、编后语
一、前言
规程编制依据
根据国家经贸委电力司电力［2000］(70号)文通知，组织编制本 标准
本标准归口
本标准由国家电力行业热工自动化标准化技术委员会提出并归口
4．2 试验项目与技术标准中，规定了计算机控制系统对的 基本性能和应用功能的试验内容。
计算机控制系统是一个整体，为确保计算机控制系统检修 后的正常投用和长期稳定运行，新投运的控制系统、软件升级 或作了较大改动的运行机组控制系统，在其各组成设备调试、 检修完毕并符合质量要求的前提下，必须进行计算机控制系统 的整体试验
火力发电厂热工自动化数据采集系统检修运行维护规程
火力发电厂热工自动化数据采集系统检修运行维护规程火力发电厂热工自动化数据采集系统检修运行维护规程8.1 基本检修项目与质量要求8.1.1 机组停运前的检查8.1.1.1 检查显示画面，不符下列要求的作好详细记录，列入检修项目：a) 显示参数应与电力生产工艺流程相符；b) 同参数显示偏差应不大于测量系统允许综合误差；c) 测量系统中应无坏点信号；d) 实时统计报表数据应与实际相符，格式、指标满足管理要求。
8.1.1.2 停机过程中，检查系统各部分的工作情况，异常情况做好详细记录，列入检修项目。
8.1.2 机组停电后的检修及测试8.1.2.1 UO 模件检修与校准，按第4 章要求进行。
8.1.2.2 机柜及机柜内设备检修，按第7 章要求进行。
8.1.2.3 在环境温度为15~C~35~C、温度变化率不大于5~C／h、相对湿度为45％~80％的条件下，测试：a) 全隔离型AI 通道模板输入端与计算机地之间和各输入通道之间的绝缘电阻应不小于IOOM~。
半隔离型AI 通道模板输入端与计算机地之间的绝缘电阻应不小于IOOM~。
b) 全隔离型AO 通道模板的输出端与计算机地之间和各通道之间的绝缘电阻应不小于IOOM~。
1171半隔离型Ao 通道模板的输出端与计算机地之间的绝缘电阻应不小于100M~。
c) 电压输入的AI 模件通道输入阻抗应大于lMQ。
d) 电压输出的AO 模件通道，最小负载电阻不大于2kQ。
e) 电流输出的AO 模件通道，最大负载电阻不小于500f2。
8.1.2.4 检查测量系统的正确性(包括连接电缆，开关量、模拟量的输入和输出通道及接地系统检查)。
8.1.2.5 对停运前检查的异常记录，查明原因，予以消除。
8.1.3 系统通电后的检查及试验8.1.3.1 对模件供电质量、模件适应电源及负载变化能力进行测试，应符合下列要求：a) I/O 模件供电直流电源电压在额定值的±5％范围内变化时，电源纹波小于O·1％。
火力发电厂热工自动化系统检修运行维护规程共54页文档
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
火力发电厂热工自动化系统 检修运行维护规程
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格。——孔子
火力发电厂热工自动化热工信号与热工保护系统检修运行维护规程
火力发电厂热工自动化热工信号与热工保护系统检修运行维护规程11.1 系统检查、测试及一般要求按10.1 中相关要求进行。
11.2 系统试验项目与要求11.2.1 系统试验的一般规定。
11.2.1.1 试验前应满足的条件：a) 本体检修工作全部完毕(新安装机组，应安装工作全面完毕)，启动的各项条件具备；b) 热工信号光字牌的书写正确、清晰，灯光和音响报警可靠；c) 热工保护装置(仪表)、部件的单体试验合格，并已复原上电，经检查工作正常；d) 电源可靠，信号报警系统经全面检查正确无误；e) 逻辑检查修改工作完成；f) 就地及集控室手动启、停控制试验合格；g) 有关油泵、气动阀、电动阀等电源、气源正常；h) 机组正常运行中进行试验时，须确认汽机监视系统(TSI)报警盘无报警、无跳闸指示方可进行。
11.2.1.2 试验的一般要求：a) 试验的每一步骤，均应检查仪表或显示画面的显示、光字牌信号和打印记录，与实际状况相符；b) 试验应按试验操作卡逐步进行，做好详细试验记录并建立试验档案；c) 集控室及就地手动紧急停机试验，在每次主机冷态启动前必须进行：d) 机组检修或机组停机时间超过30 天后，首次启动前应进行全部连锁试验；e) 保护系统中某个元件检修后，必须经试验合格后才能投运；f) 试验期间若出现异常情况，应立即中止试验并恢复系统原状，故障消除后应重新进行试验；g) 试验结束，做好系统及设备的恢复工作。
146111.2.1.3 试验项目与逻辑条件，根据各机组具体设计而定。
11.2.2 汽轮发电机组保护系统试验。
11.2.2.1 热工信号系统试验：信号系统的试验、确认、消音或复归，经试验正常，其显示、声光报警、打印应正确。
11.2.2.2 主汽门关闭及联动抽汽逆止门试验：a) 操作主汽门控制开关或按钮，主汽门应立即关闭，并发出声光报警：b) 抽汽逆止门电磁阀随主汽门应同时动作，并发出声光报警；c) 开启主汽门，主汽门关闭信号继电器应复位，抽汽逆止门应处于运行状态。
DL／T 774-2001 火力发电厂分散控制系统运行检修导则

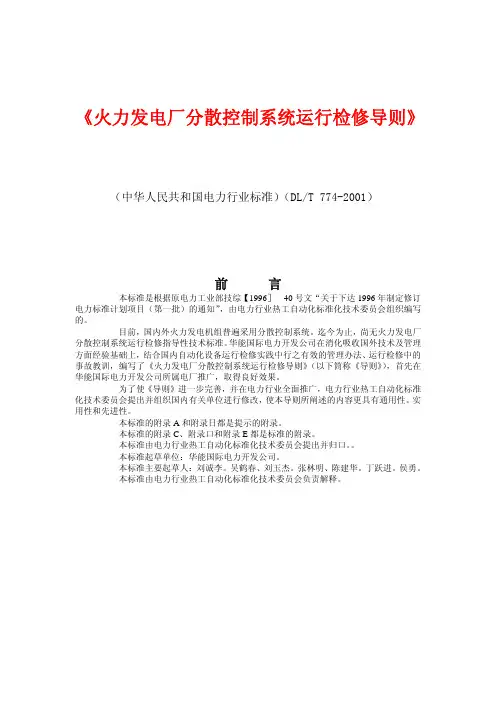

《火力发电厂分散控制系统运行检修导则》（中华人民共和国电力行业标准）（DL/T 774-2001）前言本标准是根据原电力工业部技综【1996］ 40号文“关于下达1996年制定修订电力标准计划项目（第一批）的通知”，由电力行业热工自动化标准化技术委员会组织编写的。
目前，国内外火力发电机组普遍采用分散控制系统。
迄今为止，尚无火力发电厂分散控制系统运行检修指导性技术标准。
华能国际电力开发公司在消化吸收国外技术及管理方面经验基础上，结合国内自动化设备运行检修实践中行之有效的管理办法、运行检修中的事故教训，编写了《火力发电厂分散控制系统运行检修导则》（以下筒称《导则》），首先在华能国际电力开发公司所属电厂推广，取得良好效果。
为了使《导则》进一步完善，并在电力行业全面推广，电力行业热工自动化标准化技术委员会提出并组织国内有关单位进行修改，使本导则所阐述的内容更具有通用性。
实用性和先进性。
本标准的附录A和附录日都是提示的附录。
本标准的附录C、附录口和附录E都是标准的附录。
本标准由电力行业热工自动化标准化技术委员会提出并归口。
本标准起草单位：华能国际电力开发公司。
本标准主要起草人：刘诚李。
吴鹤春、刘玉杰。
张林明、陈建华。
丁跃进。
侯勇。
本标准由电力行业热工自动化标准化技术委员会负责解释。
中华人民共和国电力行业标准火力发电厂分散控制系统运行检修导则1范围本标准规定了火力发电厂分散控制系统运行、检修及其技术管理的要求。
本标准适用于单机容量300Mw及以上采用分散控制系统（DCS）的火力发电机组，控制系统功能包括数据采集和处理系统（DAS）。
锅炉汽轮机模拟量控制系统（MCS）、机组及其辅机顺序控制系统（CSC）、锅炉炉膛安全监控系统（FSSS）及机组热工保护系统等。
单机容量300Mw以下的采用分散控制系统的火力发电机组也可参照执行。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
DL／T774-2004火力发电厂热工自动化系统检修运行维护规程
目次前言1 范围2 规范性引用文件3 术语和定义4 计算机控制系统4.1 基本检修项目及质量要求4.2 试验项目与技术标准4.3 计算机控制系统运行维护5 检测仪表及装置5.1 基本检修与校准5.2 通用检测仪表检修与校准5.3 温度检测仪表检修与校准5.4 压力测量仪表检修与校准5.5 液位测量仪表检修与校准5.6 流量测量仪表检修与校准5.7 分析仪表检修与校准5.8 机械量仪表检修与校准5.9 特殊仪表及装置检修与校准5.10 称重仪表检修与校准6 过程控制仪表及设备6.1 控制器单元检修与校准6.2 计算单元检修与校准6.3 操作和执行单元检修与校准7 共用系统、电气线路与测量管路7.1 共用系统检修与试验7.2 取源部件检修7.3 机柜、电气线路、测量管路检修与试验8 数据采集系统8.1 基本检修项目与质量要求8.2 校准项目与技术标准8.3 运行维护9 模拟量控制系统9.1 基本检修项目及要求9.2 给水控制系统9.3 汽温控制系统9.4 燃烧控制系统9.5 辅助设备控制系统9.6 机炉协调控制系统10 炉膛安全监控系统10.1 基本检修项目与质量要求10.2 系统试验项目与要求10.3 检修验收与运行维护11 热工信号与热工保护系统11.1 系统检查、测试及一般要求11.2 系统试验项目与要求11.3 运行维护12 顺序控制系统12.1 基本检修项目及要求12.2 热力系统试验项目与要求12.3 发电机变压器组和厂用电系统试验项目与要求12.4 运行维护13 汽机数字电液控制系统13.1 基本检修项目与质量要求13.2 系统投运前的试验项目及质量要求13.3 系统各功能投运过程及质量要求13.4 系统的动态特性试验与质量指标13.5 DEH系统运行维护14 汽动给水泵控制系统14.1 基本检修项目与质量要求14.2 系统投运前的试验项目及质量要求14.3 系统功能投运过程试验与质量要求14.4 系统动态特性试验与质量指标14.5 汽动给水泵控制系统运行维护15 高低压旁路控制系统15.1 基本检修项目和质量要求15.2 试验项目与技术要求15.3 系统运行维护16 热工技术管理16.1 热工自动化系统检修运行管理16.2 计算机控制系统软件、硬件管理16.3 技术规程、制度与技术档案管理16.4 热工指标考核、统计指标16.5 备品备件的保存与管理附录A（规范性附录）热工设备检修项目管理附录B（规范性附录）考核项目、误差定义与计算、名词解释附录C（资料性附录）抗共模差模干扰能力测试附录D（资料性附录）热工技术管理表格前言根据原国家经贸委电力司《关于下达2000年度电力行业标准编制、修订计划项目的通知》［电力（2000）70号］安排，组织编制本标准。
火力发电厂热工自动化检测仪表及装置检修运行维护规程
火力发电厂热工自动化检测仪表及装置检修运行维护规程5.1 基本检修与校准5.1.1 单体检测仪表5.1.1.1 检修项目与质量要求：5.1.1.1.1 进行仪表的清扫和常规检修，检修后仪表应符合下列要求：1a) 被检仪表(或装置)外壳、外露部件(端钮、面板、开关等)表面应光洁完好，铭牌标志应清楚。
b) 仪表刻度线、数字和其他标志应完整、清晰、准确；表盘上的玻璃应保持透明，无影响使用和计量性能的缺陷；用于测量温度的仪表还应注明分度号。
c) 各部件应清洁无尘、完整无损，不得有锈蚀、变形。
d) 紧固件应牢固可靠，不得有松动、脱落等现象，可动部分应转动灵活、平衡，无卡涩。
e) 各调节器部件应操作灵敏、响应正确，在规定的状态时，具有相应的功能和一定的调节范围。
f) 接线端子板的接线标志应清晰，引线孔、表门及玻璃的密封应良好。
g) 电源熔丝容量符合要求。
5.1.1.1.2 绝缘电阻检查应符合表4 规定(章节中有单独要求的除外)。
表 4 绝缘电阻测量条件与阻值表绝缘电阻绝缘表读被测仪表绝缘表输出MQ环境温度相对湿度数前稳定被测对象电源电压直流电压℃％V V 时间S信号c|信号信号|接地电源|接地电源|信号热电偶500100 ≥100 铠装热电偶a热电阻/壁铂15～35 ≤80500250/100≥1000 ≥1000≥100 ≥100温专用铜250/100 ≥50 ≥50 直读式仪表5～35 ≤80 >60 500 ≥20 ≥20 ≥20 ≥20 压力开关15～35 45～75 >60 500 ≥20 ≥20动圈式仪表常规仪表b 15～35 45～7515～35 45～75>60 500>60 50010 ≥40 ≥20 ≥20≥20 ≥20 ≥20 15～35 45～75 ≤60 100 ≥7 ≥7 ≥7调节、控制仪表变送器20 15～35 45～7515～35 45～75>60 500≤60 100500 ≥20 ≥20 ≥50≥20 ≥20 ≥50 ≥501表4（续表）被测对象环境温度℃相对湿度％被测仪表电源电压V绝缘表输出直流电压V绝缘表读数前稳定时间S信号c|信号绝缘电阻MQ信号电源| |接地接地电源|信号执行机构-25～+75 <95 >60 500 ≥20 ≥50 伺服放大器0～50 10～70 >60 500 ≥20 ≥50 电接点水位计15～35 45～75 >60 500 ≥50 ≥20 ≥50 ≥50 电磁阀15～35 ≤85 >60 ≥20电涡流传感器15～35 45～75 >60 500 ≥5 ≥100 ≥100分析仪表15～35 45～75 >60 250 ≥2 ≥2 ≥20 ≥20发电机检漏仪工业摄像机“皮带显示仪表15～35 45～7515～35 70～75 >60 500>60 500V100/500≥100 ≥100 ≥1()() ≥100≥1 ≥20≥20 ≥20 ≥20秤传感器≤60 100V ≥20a 其绝缘电阻的单位是MΩ・m。

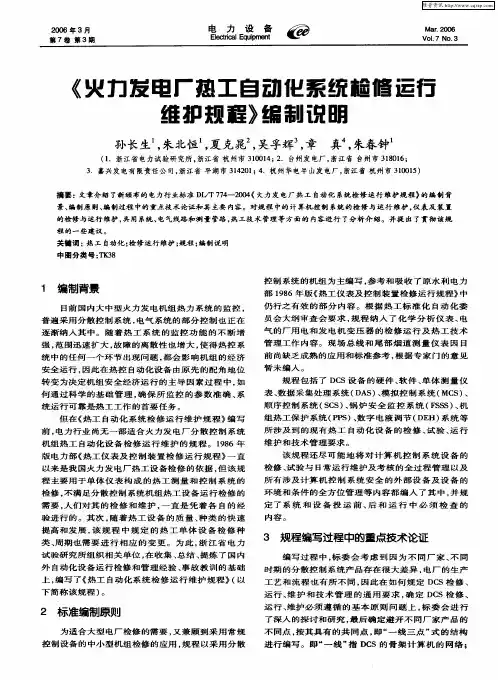

《火力发电厂热工自动化系统检修运行维护规程》编制说明
