责任编辑：王莹8 2020.9ROHM为新基建带来的功率器件和电源产品罗姆 （ROHM）1 无线基站罗姆（ROHM ）针对无线基站推出了多款解决方案，包括一系列高耐压MOSFET 和高效率DC /DC 转换器等，有助于降低功耗。
SiC MOSFET 具有高耐压、高速开关、低导通电阻的特性，即使在高温环境下也能显示出色的电器特性，有助于大幅降低开关损耗和周边零部件的小型化。
罗姆备有650 V 、1 200 V 、1 700 V SiC MOSFET 产品。
其中，第3代沟槽栅型SiC MOSFET SCT3系列有650 V 和1 200 V 的六款产品，特点是导通电阻比第2代平面型产品小50%，这使其非常适合需要高效率的大型服务器电源、UPS 系统、太阳能转换器以及电动汽车充电桩。
SCT3系列以能更大限度提高开关性能的4引脚封装（TO -247-4L ）（图1右）形式提供。
与传统3引脚封装类型相比，开关损耗最大可以减少35%，有助于在各种应用中降低功耗。
此外，与传统3引脚封装SiC MOSFET 中的栅极电压因电源终端的电感元件而下降、导致开关速度延迟不同的是，这种新型4引脚封装包含的栅极驱动器电源终端与传统电源终端分离，可更大限度减少栅极电压的下降，从而能够大幅度提高开关性能。
2 80 V工业应用罗姆的耐高压DC /DC 转换器输入电压达80 V ，输出电流达3 A ,支持广泛的工业应用。
其中，BD9G341AEFJ -LB （图2）内置80 V 耐压3.5 A 额定电流、导通电阻150 mΩ的功率MOSFET ，还通过电流模式控制方式，实现了高速瞬态响应和简便的相位补偿设定。
频率在(50～750) kHz 的范围内可变，内置低电压误动作防止电路、过电流保护电路等保护功能。
此外，可通过高精度的EN 引脚阈值进行低电压锁定，及使用外接电阻设定滞后。
图２ 罗姆耐高压ＤＣ／ＤＣ转换器ＢＤ９Ｇ３４１ＡＥＦＪ－ＬＢ3 48 V汽车、工业与基站设备此外，在罗姆高耐压、同步整流降压DC /DC 转换器产品中，BD9V101MUF -LB （图3）采用了罗姆专有的超高速控制技术——Nano Pulse Control ，开关导通时间短，使用单芯片即可从48 V 转换为3.3 V （2.1 MHz 开关频率下）。
TO-247-4LHalf-Bridge Evaluation Board Operation ManualNotice ＜High Voltage Safety Precautions＞◇ Read all safety precautions before usePlease note that this document covers only the SiC MOSFET for TO-247-4L evaluation board (P02SCT3040KR-EVK-001) and its functions. For additional information, please refer to the product specification.To ensure safe operation, please carefully read all precautions before handling the evaluation boardDepending on the configuration of the board and voltages used,Potentially lethal voltages may be generated.Therefore, please make sure to read and observe all safety precautions described inthe red box below.This evaluation board is intended for use only in research and development facilities and should by handled only by qualified personnel familiar with all safety and operating procedures.We recommend carrying out operation in a safe environment that includes the use of high voltage signage at all entrances, safety interlocks, and protective glasses.User’s GuideSiC MOSFET 评估板TO-247-4L 半桥评估板 使用说明书在SiC MOSFET 等功率元器件的评估中，一般会涉及到高电压和大电流，因此要求恰当地构建其评估环境。
ROHM Solution Simulator Power Device用户指南(PFC篇)User’s Guide ROHM Solution SimulatorPower Device 用户指南(PFC篇)前言本用户指南是为了便于充分灵活运用「Power Device Solution circuit」的PFC电路，对各参数的基本调整方法和知识的总结。
对于PFC电路设计时遇到的各个难题，这里分别介绍具体的解決方法，请在面对「不能正常运行」「进一步优化条件」等课题时作为参考。
此外，「PFC篇」的后续还有「逆变器篇」「DC-DC转换器篇」等篇章会在今后依次公开，请一同在电路设计中灵活运用。
目次■ 1. PFC电路一览・・・・・・・・・・・・・・・・・p.1■ 2. 电感值L的调整・・・・・・・・・・・・・・・・p.2■ 3. Switching频率fsw的调整・・・・・・・・・・・・・・・p.4■ 4. 栅极驱动电圧Vgs值的检讨・・・・・・・・・・・p.6■ 5. 栅极电阻Rg的变更・・・・・・・・・・・・・・・p.8■ 6. Dead time最佳值的检讨・・・・・・・・・・・・・p.101. PFC电路一览Table 1.是「Power Device Solution circuit」的PFC电路的总结。
表中包含通常使用的临界(BCM)、连续(CCM)、不连续(DCM)各动作模式，以及大功率３相PFC电路。
从基本的单机驱动，到交错式驱动、同步整流、无桥、Totem-pole等，我们针对不同情况均准备了介绍内容，请根据实际用途参考并应用。
Table 1. Power Device Solution Circuit PFC电路一览2. 电感值L的调整这里介绍的是通过调整线圈电感值来调整电感电流的波动率的方法。
调整的前提是动作模式为CCM（连续模式）。
2-1. 电路举例这里以Figure 1.的电路「A-4 PFC CCM Vin=200V Iin=2.5A」为例，变更黄色方框内的条件，并针对变更后的条件来调整L值。
龙源期刊网

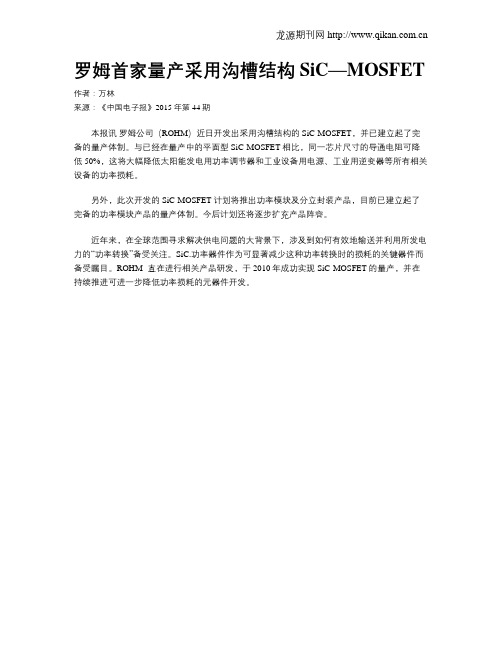

罗姆首家量产采用沟槽结构SiC—MOSFET 作者：万林
