各类高清接口图片说明及会议室布线说明

电脑接口和连线图解电脑接口和连线图解主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

HDMI、DVI、VGA、RGB、分量、S端子)高清接口图片说明各种视频输出端口(HDMI、DVI、VGA、RGB、分量、S端子)图片说明1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

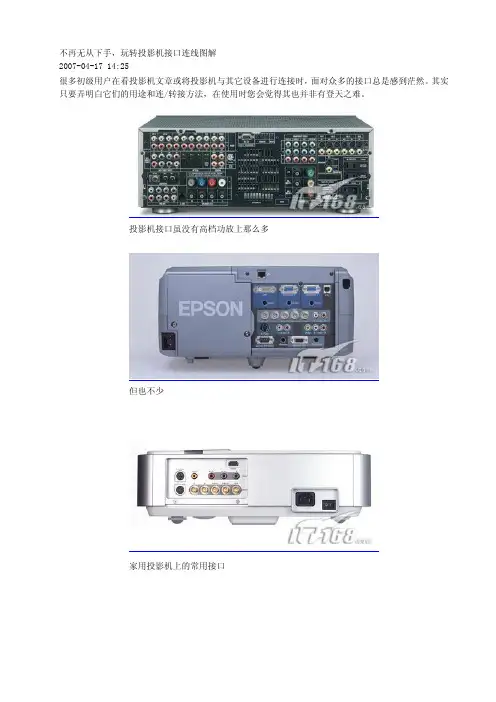

不再无从下手，玩转投影机接口连线图解2007-04-17 14:25很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。

其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。

投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。

但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

不要小瞧了RCA，其也有做工不错的高档货 ●S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。

电视机
会议终端
功放
各设备间线缆说明：
●HD1摄像机-----T600会议终端：
有2根线缆，一是视频传输线，使用SDI线缆，最长距离100米；二是摄像头控制专用电缆，最长距离25米，如果不够，可以剪开用5类双绞线接续
●PC机-----T600会议终端：
使用双流功能时，PC机需要向T600传送视频信号，使用VGA线缆（公对公），最长距离20米
●电视机（投影机）-----T600会议终端：
建议使用HDMI线缆，最长距离15米。

如果超过这个距离，需要使用HDMI延长设备，见这个网页
如果电视机（投影机），建议使用YPbPr电缆，最长距离20米。

如果超过这个距离，需要用YPbPr延长设备，见这个网页
●麦克风----T600会议终端：
一般使用三芯或两芯屏蔽音频信号线，建议两者之间尽量通过调音台转接，通过调音台进行增益和音质调节。

最长距离一般为75米。

●功放-----T600会议终端：
一般使用两芯屏蔽音频信号线，建议两者之间尽量通过调音台转接，通过调音台进行增益和音质调节。

最长距离一般为75米。

玩转投影机接口连线图解很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。

其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。

投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。

但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

不要小瞧了RCA，其也有做工不错的高档货●S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。

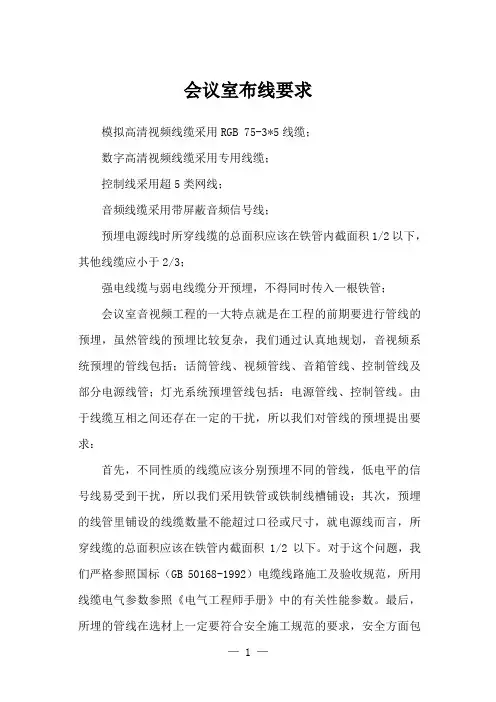

会议室布线要求模拟高清视频线缆采用RGB 75-3*5线缆；数字高清视频线缆采用专用线缆；控制线采用超5类网线；音频线缆采用带屏蔽音频信号线；预埋电源线时所穿线缆的总面积应该在铁管内截面积1/2以下，其他线缆应小于2/3；强电线缆与弱电线缆分开预埋，不得同时传入一根铁管；会议室音视频工程的一大特点就是在工程的前期要进行管线的预埋，虽然管线的预埋比较复杂，我们通过认真地规划，音视频系统预埋的管线包括；话筒管线、视频管线、音箱管线、控制管线及部分电源线管；灯光系统预埋管线包括：电源管线、控制管线。

由于线缆互相之间还存在一定的干扰，所以我们对管线的预埋提出要求：首先，不同性质的线缆应该分别预埋不同的管线，低电平的信号线易受到干扰，所以我们采用铁管或铁制线槽铺设；其次，预埋的线管里铺设的线缆数量不能超过口径或尺寸，就电源线而言，所穿线缆的总面积应该在铁管内截面积1/2以下。

对于这个问题，我们严格参照国标（GB 50168-1992）电缆线路施工及验收规范，所用线缆电气参数参照《电气工程师手册》中的有关性能参数。

最后，所埋的管线在选材上一定要符合安全施工规范的要求，安全方面包括防火、防腐要求；而规范包括走线的合理、美观，及在一定的距离内预留检查口等，落实公司施工工艺要求。

从控制室经吊顶布线到摄像机和显示终端。

经网络地板布线到各个多媒体地插盒。

到摄像机位置布放视频线、控制线和电源线；到电视机位置布放视频线、控制线和电源线；到多媒体地插盒布放网络线、VGA线、音频线、话筒线、电源线。

我司所提供线缆均采用业界知名厂商的成熟产品实施，其中的同轴线缆不细于75-3的双重屏蔽线缆，铜芯规格不小于20AWG、100米距离传输100MHz信号衰减在9db以下、工作带宽不小于900MHz。

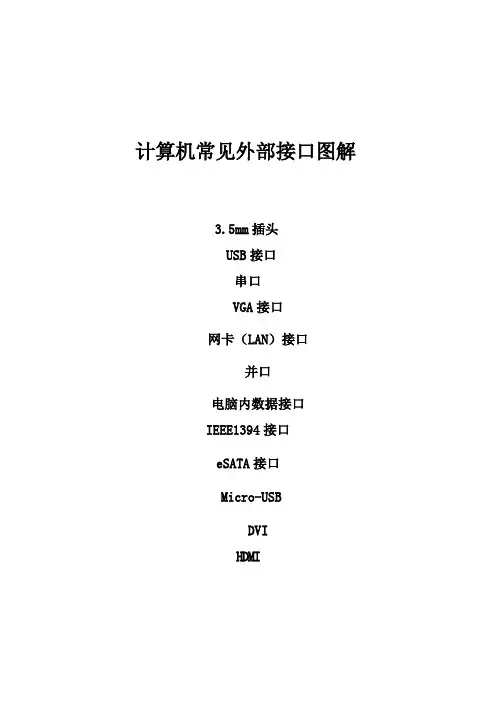

计算机常见外部接口图解3.5mm插头USB接口串口VGA接口网卡（LAN）接口并口电脑内数据接口IEEE1394接口eSATA接口Micro-USBDVIHDMI3.5mm插头最常见的立体声耳机分三层，也有两层的，每一层都有对应的功能，要DIY的话一定要分层。

标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。

最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。

由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。

USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地USB接口定义图USB全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为电脑外设最主要的接口方式。

一.工程概况
本工程配置MCU8650一台,VP9035终端八台,采用E1线路组网方式互联.其中市公司作为主会场另外配声音都通过各公司现有的调音台接入,图像通过各公司现有的电视机输出.对于利旧的设备我方可作相应公司提供.二.组网图
县公司1 县公司2 县公司3 县公司4
三.设备连线图
华为VP9035会议终端
电视机
摄像机
图像输出
图像输入
控制线
四.客户端终侧准备条件
1,确认E1传输线路是否连通,线路要布放到终端位置.(本工程采用2对2M线路接入,连接到市公司MCU上) 2,确认终端,摄像头,电视机安装位置.根据位置确定如何走线,线缆长度.另外设备接头,电源的提供.
五,MCU端准备条件
1,E1传输线路的布放,并打通电路.
2,到各县公司货物的发放
3,设备电源的提供,直流48V,要做到主备.
4,交换机,服务器各提供一台
主会场另外配置一台HD1高清摄像头一个.市公司利用旧的标清摄像头.
旧的设备我方可作相应指导配合各公司共同完成.另外利旧设备用到的接头由各MCU8650
县公司5 县公司6县公司7
市公司MCU上)
接头,电源的提供.。

USB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（50 0+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。

普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。

Firewire-800设备使用的是9针线缆以及接口。

一头6针，一头4针的1394连接线可提供电源的6针接头不提供电源的4针接头，一般用于数码摄像机以及笔记本电脑Cinch RCA（复合视频，音频，HDTV分量）这种接口通过同轴电缆传输多种电信号。

它们的功能可以容易地按接口颜色加以区分，见下表：警告：音频SPDIF/复合视频（FBAS），HDTV 分量/音频右声道这两组接口的颜色可能容易搞混，请注意查看说明书，并注意HDTV分量接口总是3个一组。

不同颜色，传输不同信号的RCA线缆两种SPDIF（数字音频）接口：左边为RCA/同轴接口，右边是TOSLINK（光纤）接口TOSKLINK光纤接口SCART - RCA转接器（复合视频，双声道音频和S-Video），SCART请见下文详解术语表：RCA = Radio Corporation of America 美国无线电公司SPDIF =Sony/PhilipsDigital Interfaces 索尼/飞利浦数码接口PS/2左边是带颜色标示的PS/2接口，右边的没有颜色标示PS/2是一种古老的接口，广泛用于键盘和鼠标的连接。

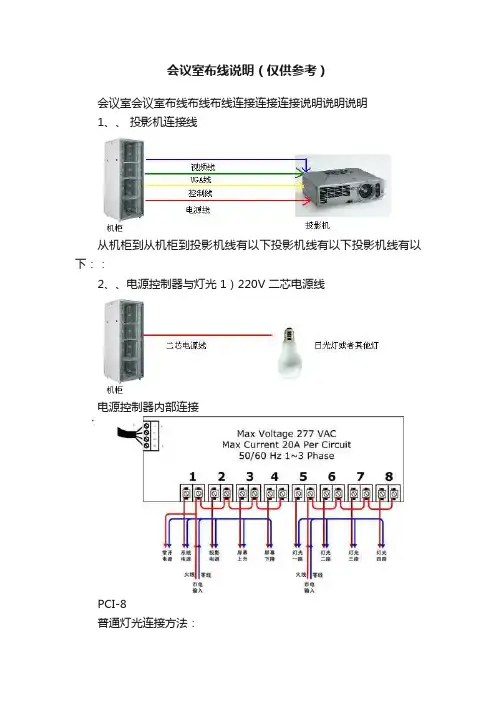

会议室布线说明（仅供参考）会议室会议室布线布线布线连接连接连接说明说明说明1、、投影机连接线从机柜到从机柜到投影机线有以下投影机线有以下投影机线有以下：：2、、电源控制器与灯光 1）220V 二芯电源线电源控制器内部连接PCI-8普通灯光连接方法：双控灯光连接方法：3、、等离子从机柜到等离子从机柜到等离子线有以下线有以下线有以下：：1）220V 三芯电源线1条 2）VGA 线1条 3）视频线1条4）控制线1条（用电话线或网线）、电动窗帘连接方法电动窗帘有很多接口连接方法（具体参考电动窗帘说明书）：1) 有部分厂家提供红外控制需要布网线和电源线2)有部分厂家提供手动面板控制方式（不用电源方式）需要布网线和电源线 3) 有部分厂家提供220V 交流电控制，这个方式是利用电机正转和反转原理，直接用220V 电源输电给马达（需要三芯电源线）41）220V三芯电源线1条5、中控与投影吊架连接方法投影吊架有很多接口连接方法（具体参考投影吊架说明书）：4)有部分厂家提供串口控制（RS-232控制）需要布网线和电源线5)有部分厂家提供手动面板控制方式（不用电源方式）需要布网线和电源线6)有部分厂家提供220V交流电控制，这个方式是利用电机正转和反转原理，直接用220V电源输电给马达（需要三芯电源线）、摄像系统连接3)网线、1)电源线1条（一般摄像机电源是+24V） 2)视频线1条 1条（控制线）、中控与投影屏幕连接方法投影屏幕有很多接口连接方法（具体参考投影屏幕说明书）： 7) 小部分厂家提供红外控制需要布网线和电源线8) 小部分厂家提供手动面板控制方式（不用电源方式）需要布网线和电源线 9) 95%大部分厂家提供220V 交流电控制，这个方式是利用电机正转和反转原理，直接用220V 电源输电给马达（需要三芯电源线）注意注意：：一般情况下布三芯电源线就可以一般情况下布三芯电源线就可以，，只有在特殊情况才多布一条控制线只有在特殊情况才多布一条控制线67、调光器连接方法8。

会议室会议室布线布线布线连接连接连接说明说明说明1、、 投影机连接线从机柜到从机柜到投影机线有以下投影机线有以下投影机线有以下：：2、、电源控制器与灯光 1）220V 二芯电源线电源控制器内部连接PCI-8普通灯光连接方法：双控灯光连接方法：3、、等离子从机柜到等离子从机柜到等离子线有以下线有以下线有以下：：1）220V 三芯电源线1条 2）VGA 线1条 3）视频线1条4）控制线1条（用电话线或网线）、电动窗帘连接方法电动窗帘有很多接口连接方法（具体参考电动窗帘说明书）：1) 有部分厂家提供红外控制需要布网线和电源线2)有部分厂家提供手动面板控制方式（不用电源方式）需要布网线和电源线 3) 有部分厂家提供220V 交流电控制，这个方式是利用电机正转和反转原理，直接用220V 电源输电给马达（需要三芯电源线）41）220V三芯电源线1条5、中控与投影吊架连接方法投影吊架有很多接口连接方法（具体参考投影吊架说明书）：4)有部分厂家提供串口控制（RS-232控制）需要布网线和电源线5)有部分厂家提供手动面板控制方式（不用电源方式）需要布网线和电源线6)有部分厂家提供220V交流电控制，这个方式是利用电机正转和反转原理，直接用220V电源输电给马达（需要三芯电源线）、摄像系统连接3)网线、1)电源线1条（一般摄像机电源是+24V） 2)视频线1条 1条（控制线）、中控与投影屏幕连接方法投影屏幕有很多接口连接方法（具体参考投影屏幕说明书）： 7)小部分厂家提供红外控制需要布网线和电源线8) 小部分厂家提供手动面板控制方式（不用电源方式）需要布网线和电源线 9) 95%大部分厂家提供220V 交流电控制，这个方式是利用电机正转和反转原理，直接用220V 电源输电给马达（需要三芯电源线）注意注意：：一般情况下布三芯电源线就可以一般情况下布三芯电源线就可以，，只有在特殊情况才多布一条控制线只有在特殊情况才多布一条控制线67、调光器连接方法8。

会议室布线
音响
1.会议桌8个话筒音频输入到（机房调音台)
2.会议室四个角4个喇叭（接入到机房功放）
3.会议室网线墙壁插口和会议桌插口（或者网线接入到机房使
用无线路由器）
4.会议室投影接入
投影仪A V输入到机房和会议桌、两路VGA到会议桌
5.办公桌带音频输入线缆3.5mm插孔输入（到机房调音台）
有线电视线路
有线电视信号到会议桌，（接入电视盒、电视盒带VGA输出到投影）
视频会议摄像头
独立的直通RJ45网线插座到机房插座
另外需要两根直通双头RJ45网线各10米
需要接入投影仪A V（安装A V插座到墙壁网线插座并排和会议桌A V是同一条线路）
电源供电
办公桌需要220V 15A 插排两项三项
涉及笔记本电脑电视盒话筒分频器等
北墙需要墙壁供2相插孔给视频会议摄像头使用。

高清视频会议终端各种数据传输应用接口介绍DVI接口与HDMI接口视频通讯作为一种面向用户的实时双向视频交互沟通方式，最终还是要通过视频会议终端设备传输过来的视频信号还原到面向用户的显示设备(液晶电视/等离子电视/背投电视/大屏幕投影机等显示设备)之上，所以视频接口的选择，尤其是目前我们所发展的高清晰视频通讯方面的接口的选择尤其重要，这个过程应该包括高清摄像机与视频终端连接接口的选择，高清晰视频终端和高清晰显示设备的连接接口的选择。

高清晰视频会议作为一种视频应用模式，应充分适应现有的数字高清晰视频压缩;传输通讯及接口规范。

目前高清晰显示对外连接通讯接口规程主要有以下几种：DVI(数字视频接口);HDMI(高清晰多媒体接口)：标准的端子;IEEE 1394端子：或“火线”的简称。

还有一种广电应用比较广泛的HD-SDI接口，在这里不作为主要论述内容。

DVI接口：DVI接口标准是1999年，由数字视频输出工作组(Digital Display Working Group)所推出的一项标准，主要成员包括惠普、IBM、英特尔、NEC 等厂家。

目前，采用DVI接口的消费类产品遍布高清晰显示设备;平板电视;显卡等多种设备。

其设计的最初目的，是为了实现个人PC和液晶显示设备之间的数字化连接，从而实现设备间通讯的数字化，目前在视盘播放设备(DVD)和平板显示设备之间是使用此技术最常用的领域。

目前中高端个人PC的计算机主板大多数均已配置了DVI信号输出接口。

由此可以看出DVI接口逐渐得到广泛应用。

DVI接口是一种24位数字式RGB接口技术，在单条DVI连接通道中，有三对低电压差分信号通路，分别用来进行红、绿、蓝三种色度分量和同步信号的传输。

除此之外，还有第四对信号通道。

用来传送各像素的时钟信号。

每一个长度为8个数位的RGB分量信号数据都是以串行数位流方式进行传送的。

最高传输率可以达到每秒1.65Gbps。

因此，单条DVI连接通道的最大传输率就可以达到4.95Gbit/s。

指挥大厅会议室布线
视频会议系统应采用暗敷方式布线，指挥大厅会议室和控制室之间应预先埋设地槽或管子。

布设时，在不影响美观的情况下尽可能走最短路线。

注意：视频、音频、通信电缆与电源线应分开布放。

布线时还要考虑布放备用线，以防线缆损坏影响设备的正常使用。

（1）通信设备布线
IP网：终端通常通过HUB连到网上，终端与HUB距离不超过100米。

（2）MCU机架：建议MCU机架安装在主会场的控制室内，MCU侧要预留的主要是通信接口电缆。

（3）终端与会议网：根据使用不同网络，注意满足距离要求。

（4）显示屏的AV端子视频电缆：与摄像机视频电缆一致，为75Ω同轴电缆，总线长不宜超过75m，需多布放50％~100％的备用线。

（5）话筒线：带屏蔽层立体声电缆，总长不宜超过75m。

数量视实际需要而定，另外，需多布放50％~100％的备用线。

（6）6音响设备电缆有两种：一种是两芯带屏蔽层立体声电缆，一种是分左右声道的75Ω同轴电缆。

音频电缆的布线根据音响设备的音频接口
而定，也可以做两种准备而同时布放两种类型的电缆，音频电缆的
长度不宜超过75m。
