(整理)MBR平板膜百问百答

对平板膜MBR的理解（二）
膜组件的出水总管都是与产水泵直接相连，由于产水泵的转速较大，抽吸过程中会夹杂空气。

长时间工作后，管道中空气量的增加会影响清水的排出速度，导致离心泵空转，因此实际工作中往往需要在膜组件的出水口处安装液位计用于观察出水情况，当液位较低时则停止工作，手动泄放管道中的空气，这种抽真空方法耗时较长。

目前，常采用真空泵或真空发生器来排出泵前管路内的空气，确保整个抽吸过程的顺畅进行。

一般建议在尽量短的时间（3min以内）排出吸水泵前产水管路内的全部空气，以保证产水泵的顺利运转。

以真空泵引水方式为例：现有的真空引水装置包括基座、液环真空泵、真空储罐和汽水分离器组成。

液环真空泵、真空储罐和汽水分离器设在基座上，液环真空泵进气口经进气管与真空储罐相连，液环真空泵排气口经排气管与汽水分离器相连，汽水分离器下部经补液管与液环真空泵的补液口相连，汽水分离器上端设有排气口，汽水分离器一侧设有排水口。

工作时，液环真空泵进气口经进气管把真空储罐内的气体抽出，使得真空储罐内始终保持在设定的真空压力范围内，真空储罐的用户真空接口与需要抽真空的空间和设备是相连接；液环真空泵排气口经排气管将由进气口进入的气体、水分及工作所需的液体等排入气液分离器内；气液分离器将进入其内的气体和液体分离后经排气口和排液口排出；补液管用于将气液分离器分离出的部分液体补充入液环真空泵内、使其正常工作。

当真空罐内的水位高于设定值时，真空泵关闭，产水泵打开，膜组件内的清水可以在负压抽吸作用下进入产水泵；当真空罐内的水位低于设定值时，产水泵关闭，真空泵打开，真空罐内的空气经汽水分离器排出，出水可直接排至排水沟，随着真空罐内的真空度逐渐降低，其液位也会逐渐增加至设定值，然后再次关闭真空泵，打开产水泵，如此往复操作。

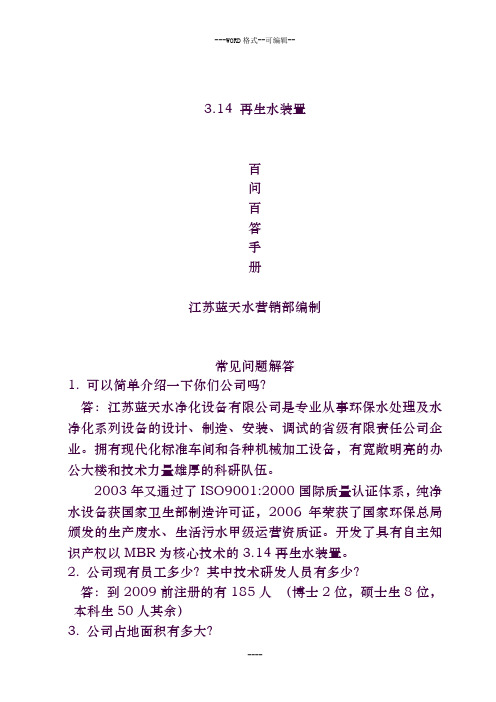

3.14 再生水装置百问百答手册江苏蓝天水营销部编制常见问题解答1. 可以简单介绍一下你们公司吗？答：江苏蓝天水净化设备有限公司是专业从事环保水处理及水净化系列设备的设计、制造、安装、调试的省级有限责任公司企业。

拥有现代化标准车间和各种机械加工设备，有宽敞明亮的办公大楼和技术力量雄厚的科研队伍。

2003年又通过了ISO9001:2000国际质量认证体系，纯净水设备获国家卫生部制造许可证，2006年荣获了国家环保总局颁发的生产废水、生活污水甲级运营资质证。

开发了具有自主知识产权以MBR为核心技术的3.14再生水装置。

2. 公司现有员工多少？其中技术研发人员有多少？答：到2009前注册的有185人（博士2位，硕士生8位，本科生50人其余）3. 公司占地面积有多大？答：100多亩，6万多平方米4. 公司年产值多少？答：1.2亿左右5. 公司注册资金多少？答：设备公司3000万，沛尔公司5000万，工程公司800万6. 全国都有哪些办事处或分公司？答：上海公司、郑州公司、北京、山东、云南、长春等办事处7. 蓝天水在当地环保之乡处于什么位置？答：公司规模居环保之乡环保企业前5名。

8. 公司主要产品是什么或者说什么才是你们的强项？答：有二十年制造、设计、安装经验，普通标准环保都能做蓝天环保水处理产品共分三大类：一、给水部分：主要产品有过滤器、反渗透、电渗析、EDI电除盐、离子交换器等用于供电、化工、冶金、轻工、医药、饮料行业的设备。

二、排水部分：主要产品有一体化污水处理中水回用设备、沉淀池、陆用油水分离器、气浮设备、回用水设备等。

三、循环水设备：主要产品有玻璃钢冷却塔、游泳池循环水处理设备、全自动旁滤设备等。

主打产品：3.14再生水装置、沛尔膜9. 3.14装置有哪些优点及特征？答：集装一体化，工艺流程短，占地面积小；智能化控制，利用国产最先进的沛尔浸没式平板膜，出水优质稳定，安全回用；污泥产量少，处理效率高，运行成本低；施工周期短，灵活性强，易于迁移。

专注水处理及流体分离技术
德兰梅尔膜技术中心mbr中空纤维膜如何进行在线清洗？
mbr中空纤维膜在线清洗易于操作，高性价比。

一般在线清洗都先碱洗再酸洗，再采用重力自流泵的方式加药。

mbr中空纤维膜在线清洗之碱洗
配置2000~5000的次氯酸钠和1000的氢氧化钠混合，高液位清水压灌至元件，药液3~5升一片，浸泡5小时。

mbr中空纤维膜在线清洗之酸洗
配1000的草酸或者柠檬酸，在线清洗，水量一样，浸泡3~5小时。

注：采用药液重力自流的方式把药液通过膜抽吸管路上预留的加药口注入到膜片内清洗膜片的方式。

mbr中空纤维膜离线清洗又称为维护下清洗，一般一年或者在线清洗无法恢复膜通量的时候进行离线清洗。

设置一个离线清洗池或者膜池内清洗，也就是整池加药整体浸泡，通过曝气冲刷来恢复通量。

mbr中空纤维膜分离系统集可靠性、高脱盐特性以及抗微生物侵蚀等优点于一身，拥有稳定的分离膜工艺，具有较低的故障率，安装使用量大，应用领域广泛。

对平板膜MBR的理解（一）平板膜生物反应器工艺具有：出水水质好、占地面积小、抗水质冲击负荷等优势，在选择工艺时，避免过度处理。

平板膜对于使用者而言，最特别的优点莫过于洗膜的便捷性了。

比起要吊起来装到另一个池子来洗膜的中空纤维膜，平板膜是不用吊出来洗的，很方便，而且如果维护得当的话，一年一般也就清洗两三次。

平板膜的长泥龄使得硝化细菌得到良好的富集，脱氨氮能力强；由于可以按较高污泥浓度运行，占地面积较小，水力停留时间较短，较传统工艺少1/3以上。

1. 建议采用曝气沉砂池，该类池型处理效果好且去除的砂粒较为干净，附带的有机物较少。

2. 由于膜池对进水SS要求较高，污水预处理系统应设置精细杂质分离设备，且宜自带清洗装置，一般设置两道细格栅（1mm）。

常采用自进流网板细格栅，主要是过滤精度高，该设备包含机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分。

减速电机驱动链轮转动，链轮带动网板连续回转；污水从进水口进入格栅，经网板过滤，滤后水流向网板外侧，污物被截留在同板内表面，随着网板连续回转带至顶部；反冲洗系统一直冲洗洗板外侧，在高压冲洗水（0.4-0.8MPa）作用下污物被冲洗到收渣槽，收渣溜槽随坡度自流至高排水压榨机，渣滓经过压榨机脱水处理，处理水排入厂区污水检查井。

如果污水厂排出口距离细格栅较远，建议采用贮水水箱+变频泵的模式，如果距离较近则可以直接从管道上抽水加压。

高压冲洗水过程一直进行，有点浪费水啊，如果用自来水的话。

3. 当好氧区与膜区体积相差较大时，宜采用分体式平板膜生物反应系统，比如用容积负荷法算出的容积与膜布置所需的容积相差很大。

为了保证污泥浓度的均匀性及适宜的升降流区，可采用分体浸没式，但必须设置污泥回流，以维持好氧区的污泥浓度。

4. 为控制膜污染速率，平板膜底部采用曝气方式对膜表面进行冲刷。

单纯靠膜组件自身附带的曝气管曝气是不够的，还需要在池底进行辅助曝气。

一般认为，穿孔大气泡带动气水混合液对膜表面的冲刷效果更好，因此膜池一般采用鼓风穿孔曝气。

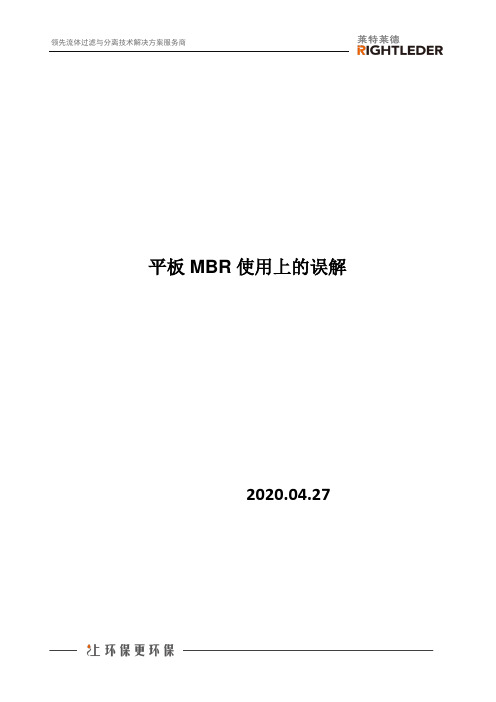

平板MBR使用上的误解
2020.04.27
平板MBR使用上的误解
随着国内膜制造企业的发展，膜的价格在不断下降。

采用MBR膜系统，可节省土建和占地成本，减少污泥量和污泥处置费用，综合性价比高，是很好的选择。

对于平板MBR的使用性能上，业主往往存在误解，比如认为膜太娇贵，易损坏，在使用过程中维护困难，造成使用寿命短，同时认为操作困难，不方便等问题，下面对于膜使用上的一些误解做出解释。

—些工程公司由于经验不足，设计施工的膜系统出现膜断丝、膜片报废等问题，使用者误以为膜产品娇贵，难以维护。

其实，主要问题出自工艺设计和膜自身两个方面。

通过合理的前处理设计和安全性保护设计，优质的内衬增强型PVDF膜通常情况下寿命都很长。

膜法水处理系统的自控要求远高于常规生化处理系统，很多使用者误以为膜法水处理系统是高难操作系统。

事实上，膜法水处理系统操作简单自动化程度高，启停、加药和在线冲洗等操作都由PLC系统程序执行，可以做到无人值守，仅需人工定时巡检配药、周期性维护清洗，基本不需要额外增加操作员工。

膜的常规清洗维护，培训一天即可掌握，难度远低于对员工综合技能要求较高的生化系统。

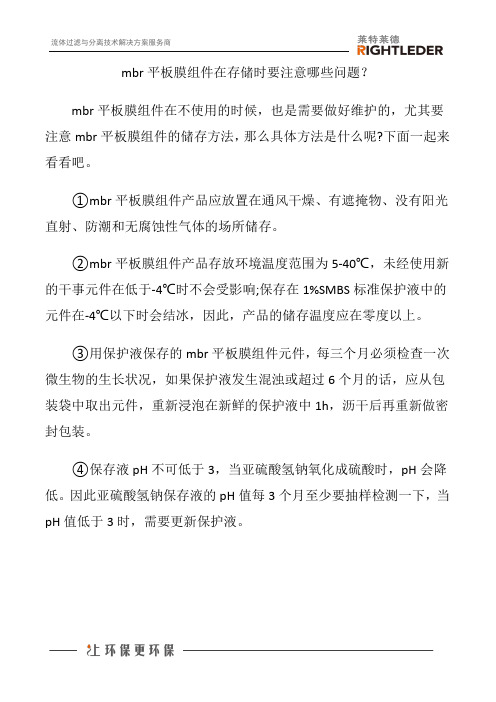

mbr平板膜组件在存储时要注意哪些问题？
mbr平板膜组件在不使用的时候，也是需要做好维护的，尤其要注意mbr平板膜组件的储存方法，那么具体方法是什么呢?下面一起来看看吧。

①mbr平板膜组件产品应放置在通风干燥、有遮掩物、没有阳光直射、防潮和无腐蚀性气体的场所储存。

②mbr平板膜组件产品存放环境温度范围为5-40℃，未经使用新的干事元件在低于-4℃时不会受影响;保存在1%SMBS标准保护液中的元件在-4℃以下时会结冰，因此，产品的储存温度应在零度以上。

③用保护液保存的mbr平板膜组件元件，每三个月必须检查一次微生物的生长状况，如果保护液发生混浊或超过6个月的话，应从包装袋中取出元件，重新浸泡在新鲜的保护液中1h，沥干后再重新做密封包装。

④保存液pH不可低于3，当亚硫酸氢钠氧化成硫酸时，pH会降低。

因此亚硫酸氢钠保存液的pH值每3个月至少要抽样检测一下，当pH值低于3时，需要更新保护液。

MBR平板膜培训--图文教程MBR平板膜培训--图文教程MBR（膜生物反应器）技术是近年来水处理领域的一项重大进展。

MBR平板膜则是MBR技术中最常用的膜型之一。

采用该技术不仅可以实现高效深度处理水源，提高污水回用率，同时还可以有效避免传统方法中难以避免的滤池堵塞等现象。

为了使更多人了解MBR平板膜的使用和操作，笔者整理总结了一份MBR平板膜培训图文教程，供读者参考。

一、MBR平板膜定义及特点MBR平板膜是将膜过滤技术应用于MBR中的一种膜组件。

它结构简单，膜面积大，悬浮体截留效果好，大大提高了处理水源的效率。

MBR平板膜的特点有以下几个方面：1. 高净水产量：MBR平板膜的膜面积远大于传统滤池，能够大大提高污水处理量。

2. 膜截留效果好：与传统方法相比，MBR平板膜的膜孔径小，可以截留更小的悬浮物。

同时其压力驱动方式可以逆向清洗，有效避免滤层堵塞。

3. 处理效率高：MBR平板膜采用生物反应器进行预处理，使水源达到更高的水质标准。

4. 污泥浓度高：MBR平板膜允许更高的污泥浓度，从而能够减少不必要的能源开支。

二、MBR平板膜的结构与组成MBR平板膜主要由膜组件、进出口管道、排污管道、风机、污泥泵等部件组成。

1. 膜组件：MBR平板膜的核心部件，通常由多个膜板的组合构成，膜板上有大量密集排列的膜孔，用于滤除污水中的悬浮物。

2. 进出口管道：用于进入污水的压力水和进入反应器的空气。

3. 排污管道：用于从处理区域尽头排出反应器中的水，也可作为逆洗管路使用。

4. 风机：为膜板提供气体，促进自然通风。

5. 污泥泵：用于循环污泥，同时维持足够的反应器封闭以阻止外部空气混入反应器。

MBR平板膜组件大多采用聚烯烃、聚酯等高分子材料制造，这些材料具有优良的耐化学腐蚀性能和较高的湿度和温度稳定性。

三、MBR平板膜的处理流程MBR平板膜的处理流程包括物理处理、生物处理和膜过滤三个阶段。

不同的水源，其处理过程可能会有所不同，但大体的处理流程是相同的。

平板MBR处理优势介绍 MBR膜产品
平板MBR处理优势介绍 MBR膜产品
平板MBR适合应用在很多领域，例如生活污水领域、工业废水领域等，常常应用可以包括制药、工业、造纸、制糖、制革等行业所产生的污水，平板MBR以其技术上的优势，完全可以对其进行处理，甚至出水可以达到回用的标准，食品污水处理、生活污水处理、景区应急设备污水处理以及各类企业的污水处理站可以对其进行改造。

本文介绍在处理各类污水时平板MBR的技术优势。

1. 抗污染性能更好
相比较中空纤维膜生物反应器，平板MBR可以在更高的活性污泥浓度下，高通量稳定的运行。

因为在污水处理过程中往往伴随一些毛发类的物质，平板MBR更加抗污染。

2. 机械稳定性好，无断丝现象
在实际应用过程中，中空纤维膜生物反应器由于材质、结构问题会出现断丝现象，而平板MBR结构上有无纺布作为支撑层，机械性能稳定性好，不会出现断丝现象。

3. 清洗操作简单，清洗周期长
平板MBR清洗采用化学清洗的方式，只需要将清洗药剂回灌到膜片中，平板膜生物反应器的清洗周期更长，清洗周期可达3 个月以上。

平板膜组件还可以通过物理清洗的方法使膜通量得到恢复，而这对于中空纤维膜几乎是不可能的。

4. 寿命长，运行费用低
现在市场上的中空纤维膜平均寿命为2 年左右，而平板MBR膜的平均寿命都在5-7 年，不需频繁的更换膜片。

若需要更换也可以单片更换，降低更换费用。

MBR常见问题及解决办法1、膜组件在安装过程中未加以保护或保护不当，导致组件或膜片损坏规范要求：a、试水前勿拆除出厂包装，组件就位后需立即遮盖，避免焊接施工时焊渣灼伤膜片。

b、吊装时取4个吊耳起吊，防止组件变形，吊装时严禁碰撞、倾斜、侧翻。

2、现场不具备吊装条件或吊装困难处理方法：a、吊装困难时，需结合当地天气及污水站周围土质和起吊距离选用合适的吊车;b、不具备吊装条件时，将膜片拆出，曝气箱和膜组件拆分后由人力往池内吊放。

3、膜组件地脚固定不牢或没有固定，导致使用时组件移位或损坏连接管道，后期加固难度增加规范要求：组件曝气箱严格定位，同时采用不锈钢膨胀螺丝固定，防止组件长时间动荡、移位，甚至拉断上方抽吸管。

4、各膜组件空气放空管道没有接到水池上部用总管连接规范要求：将每个膜组件的气管放空管单独接至水池上部，并在液面上适当位置设置阀门，再用总管将伸上来的管道统一连接。

5、膜组件安装完成后必要的检查措施规范要求：在膜组件安装后进水调试前需要检查组件连接管、硅胶管是否安装合格，有无泄漏隐患。

组件出水管安装电接点真空压力表部位比较容易出现漏气现象，需要重点检查生料带是否缠绕仔细。

6、膜池内施工垃圾较多，对膜组件正常运行留有隐患规范要求：安装前反应池内的施工应已完成，并请检查清扫工作。

大块的垃圾(混凝土块、切削屑粒、零碎材料)等不得残留在槽内，请务必将其除去。

在清水调试前再次检查池体，如有必要必须再次清扫。

7、浮球安装随意，造成浮球到处移动，液位控制不准，同时造成浮球控制失灵。

规范要求：就位准确、固定牢固，确保浮球在合理的范围上下浮动。

8、加药管路安装不正确安装方式：必须有喇叭口，药剂由喇叭口自流进入膜组件，喇叭口到膜池液位距离不能大于1米，若是封口(没有喇叭口)安装加药管路，加药时的压力可能会将膜组件损坏，使出水浑浊或产生大量气泡。

6、膜池内施工垃圾较多，对膜组件正常运行留有隐患规范要求：安装前反应池内的施工应已完成，并请检查清扫工作。

专注水处理及流体分离技术
企业对MBR平板膜有哪些误解？
许多企业依然选择以往的膜材料是由于对MBR平板膜存在误解，其实MBR 平板膜性能稳定、膜片更换简单、寿命长。

MBR平板膜五大误解如下：
1、操作系统困难。

其实MBR平板膜系统已经可以高度自动化，甚至可以实现超远距离监控，安装后仅仅需要人工定时巡检配药维护清洗即可。

2、投资大更换成本高。

其实企业购买的大部分费用仅仅存在于购买期间，MBR膜目前的价格不断下降，从长远来看对于一个企业其他方面的节省空间更高，产生的经济效益将远超于设备本身。

3、膜易损坏。

MBR平板膜机械稳定性、无断丝现象，其使用年限通常为2~5年。

4、进膜比国产膜好。

其实，我国很多的国产企业生产的膜性能已经完全达到国际膜标准，甚至在性价比上更优于国际膜。

5、MBR膜的数量越多越好越安全。

其实不然，当数量过多到一定程度后将均摊到单位膜上的水量会降低，从而使得水流膜面的流速低于临界值，不能带走污染物而导致冲洗水量增加，冲洗水量一旦增加如果无法满足冲洗要求将导致难以冲洗加重膜污染。
